一覧

V型6気筒ガソリン・エンジンM276 DE35LA
276.850 => M276 DE35LA

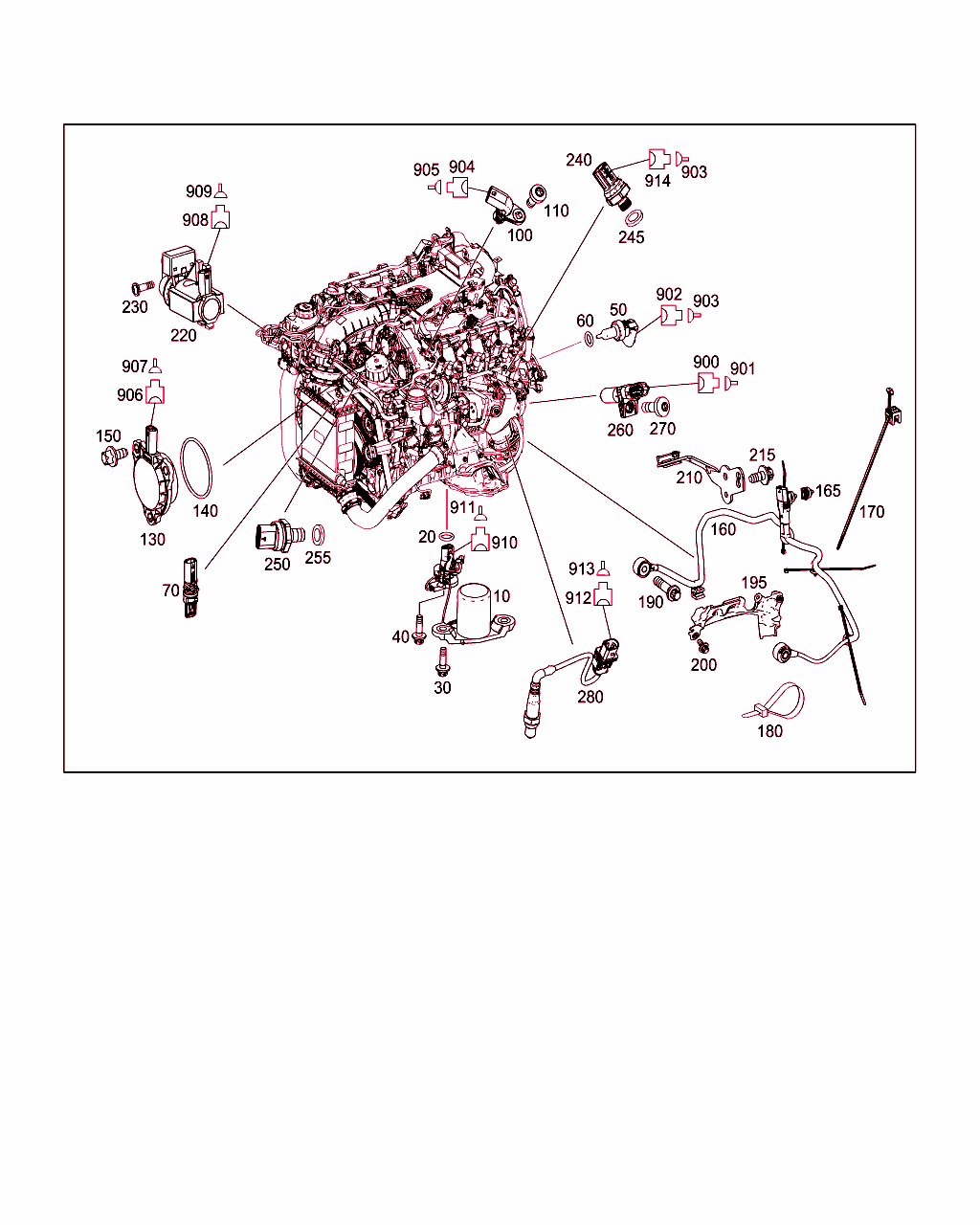

Schema

B15120000046.160627

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 001 153 13 32
充填レベル・スイッチ
オイル・レベル・スイッチ 		001
20 A 012 997 73 45
シールリング
TO A 001 153 13 32

[008]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 30/11/2015
[009]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 04/01/2013
 		001
20 A 027 997 95 45
Oリング

[010]から ｴﾝｼﾞﾝ: 3 => から 日付: 30/11/2015
[011]から ｴﾝｼﾞﾝ: 1 => から 日付: 04/01/2013
 		001
30 N 000000 001116
6角丸頭ボルト
オイル・レベル・スイッチをオイル・パンに
M6X19
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M005+M007
ｺｰﾄﾞ日付指定名称
[M005]199606254 マチック・ドライブ車
200911174 マチック搭載車/全輪駆動車
[M007]20091203車両 4X2 ドライブ
 		002
30 N 000000 001116
6角丸頭ボルト
オイル・レベル・スイッチをオイル・パンに
M6X19
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F166-F251-F292-M005
ｺｰﾄﾞ日付指定名称
[F166]20091117モデル 166
[F251]20110401モデル 251
[F292]20121115モデル292
[M005]199606254 マチック・ドライブ車
200911174 マチック搭載車/全輪駆動車
 		002
30 N 000000 001116
6角丸頭ボルト
オイル・レベル・スイッチをオイル・パンに
M6X19
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207+M005/F212+M005/F218+M005
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[M005]199606254 マチック・ドライブ車
200911174 マチック搭載車/全輪駆動車
[F212]20091117モデル212
[F218]20100330モデル218
 		002
40 N 000000 001116
6角丸頭ボルト
オイル・パンに取り付けるプラグ
M6X19 		001
50 A 000 905 06 00
温度センサ
クーラント

これに変更 A 099 905 37 00

[012]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 11/04/2016
[014]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 16/05/2013
 		001
50 A 099 905 37 00
温度センサ
クーラント

[012]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 11/04/2016
[014]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 16/05/2013
 		001
50 A 000 905 61 02
温度センサ
クーラント

[015]から ｴﾝｼﾞﾝ: 3 => から 日付: 11/04/2016
 		001
60 A 022 997 98 48
シールリング 001
70 A 276 905 00 00
温度センサ
インタークーラーに 		001
100 A 276 905 09 00
ポジション・センサ
カムシャフト 		004
110 N 000000 006469
6角丸頭ボルト
シリンダ・ヘッド・カバーに取り付けるカムシャフト・ポジション・センサ
M6X14 		004
130 A 276 156 04 90
エレクトロ・マグネット
エグゾースト・カムシャフト・アジャスタ

これに変更 A 276 156 07 90

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[017]まで ｴﾝｼﾞﾝ: 30062601 => まで 日付: 01/04/2014
[018]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 27/06/2014
 		002
130 A 276 156 07 90
エレクトロ・マグネット
エグゾースト・カムシャフト・アジャスタ 		002
130 A 276 156 04 90
エレクトロ・マグネット
インテーク・カムシャフト・アジャスタ 		002
140 A 016 997 50 45
Oリング
エグゾースト 		002
140 A 016 997 50 45
Oリング
インテーク 		002
150 A 000 990 95 06
アウタ6角丸頭ボルト
エグゾースト
M6X12 		006
150 A 000 990 95 06
アウタ6角丸頭ボルト
インテーク
M6X12 		006
160 A 000 905 09 02
ノック・センサ 001
165 A 646 150 00 73
ホルダー
クラッチ・ハウジングに 		001
170 A 169 545 53 40
ホルダー
ノック・センサーに 		001
180 A 006 997 35 90
ケーブル・ストラップ
2.5X100 MM 		001
190 N 910142 008009
6角丸頭ボルト
クランクケースに取り付けるノック・センサ 		002
195 A 276 150 27 76
シールド・プレート
左ノック・センサ 		001
195 A 276 150 29 76
シールド・プレート
右ノック・センサ 		001
200 N 910143 006000
6角丸頭ボルト
シールド・プレートをクランクケースに、左
M6X12 		002
200 N 910143 006000
6角丸頭ボルト
シールド・プレートをクランクケースに、右
M6X12 		003
210 A 276 150 76 73
ホルダー
ノック・センサ・ライン固定部

[019]まで ｴﾝｼﾞﾝ: 30033415 => まで 日付: 06/09/2013
[020]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 30/05/2014
 		001
210 A 276 150 90 73
ホルダー
ノック・センサ・ライン固定部

[021]から ｴﾝｼﾞﾝ: 30033416 => から 日付: 29/11/2013
[022]から ｴﾝｼﾞﾝ: 1 => から 日付: 30/05/2014
 		001
215 N 910143 006000
6角丸頭ボルト
ブラケット固定用ツール
M6X12 		001
220 A 008 153 54 28
トランスデューサ
ブースト・エア・ディストリビューター・ラインに 		001
230 N 000000 002179
6角丸頭ボルト
バキューム・トランスデューサ / ブラケット
M6X20 		002
240 A 009 153 52 28
トランスデューサ
排気ガスの背圧
B60/1-B60/2 		002
245 N 007603 012100
シールリング
12X16-AL 		002
260 A 276 153 01 28
ポジション・センサ
クランクシャフト

これに変更 A 276 905 07 00

[025]まで ｴﾝｼﾞﾝ: 30423161 => まで 日付: 11/05/2016
 		001
260 A 276 905 07 00
ポジション・センサ
クランクシャフト

これに変更 A 276 905 12 00

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[025]まで ｴﾝｼﾞﾝ: 30423161 => まで 日付: 11/05/2016
 		001
260 A 276 905 12 00
ポジション・センサ
クランクシャフト 		001
270 N 000000 002193
6角丸頭ボルト
シリンダ・ブロックに取り付けるポジション・センサ
M6X16 		001
280 A 009 542 55 18
O2 センサ
ターボチャージャ、左側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+807+920+F218/460+807+920+F218/807+835+920+F218
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20130318米国仕様
[807]19951002モデル・イヤー変更
20140709変更年16/1
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20091203ガソリン直接噴射、層状過給 (DES) 装備
[F218]20100330モデル218
[460]19951002カナダ仕様車補助部品
20111125カナダ仕様
[835]19951002韓国仕様車補助部品
20130719韓国仕様
 		001
280 A 009 542 55 18
O2 センサ
ターボチャージャ、右側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+807+920+F218/460+807+920+F218/807+835+920+F218
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20130318米国仕様
[807]19951002モデル・イヤー変更
20140709変更年16/1
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20091203ガソリン直接噴射、層状過給 (DES) 装備
[F218]20100330モデル218
[460]19951002カナダ仕様車補助部品
20111125カナダ仕様
[835]19951002韓国仕様車補助部品
20130719韓国仕様
 		001
900 A 024 545 78 26
クラッチ・ハウジング
クランクシャフト・ポジション・センサ
3-PIN;L5 		001
900 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
901 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
902 A 210 540 20 81
ハウジング
水温センサ
2-PIN MQS;B11/4 		001
903 A 014 545 25 26
コンタクト・ソケット NB
903 A 000 545 69 80
ガスケット
ダーク・グリーン
1.4-1.9 MM 		NB
904 A 022 545 24 26
クラッチ
カムシャフト・ポジション・センサ
3-PIN MLK1.2;B6/4-B6/7 		004
905 A 003 982 73 26
コンタクト・ソケット
0.75-1.0 MM2 MLK1.2SM 		NB
905 A 003 982 70 26
コンタクト・ソケット
0.5 MM2 MLK 1,2SM 		NB
905 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
906 A 031 545 48 26
クラッチ・ハウジング
カムシャフト・アジャスタ
Y49/4-Y49/7 		004
907 A 003 982 73 26
コンタクト・ソケット
0.75-1.0 MM2 MLK1.2SM 		NB
907 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
908 A 022 545 19 26
クラッチ・ハウジング
ブロー・オフ・バルブ
2-PIN MLK1.2;Y101/1

これに変更 A 029 545 10 26 		001
908 A 029 545 10 26
クラッチ・ハウジング
ブロー・オフ・バルブ
2-PIN MLK1.2;Y101/1 		001
909 A 003 982 73 26
コンタクト・ソケット
0.75-1.0 MM2 MLK1.2SM 		NB
909 A 003 982 70 26
コンタクト・ソケット
0.5 MM2 MLK 1,2SM 		NB
909 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
910 A 023 545 48 26
クラッチ・ハウジング
オイル・レベル・スイッチ
S43 		001
911 A 002 982 57 26
コンタクト・インサート NB
911 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
912 A 046 545 91 28
ハウジング
O2センサ(触媒の前)
6-PIN MLK1.2;G3/3-G3/4 		002
913 A 003 982 70 26
コンタクト・ソケット
0.5 MM2 MLK 1,2SM 		NB
913 A 003 982 73 26
コンタクト・ソケット
0.75-1.0 MM2 MLK1.2SM 		NB
913 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
914 A 006 540 24 81
クラッチ
排気ガスの背圧
B60/1-B60/2 		002
