一覧

V型6気筒ガソリン・エンジンM276 DE35LA
276.850 => M276 DE35LA

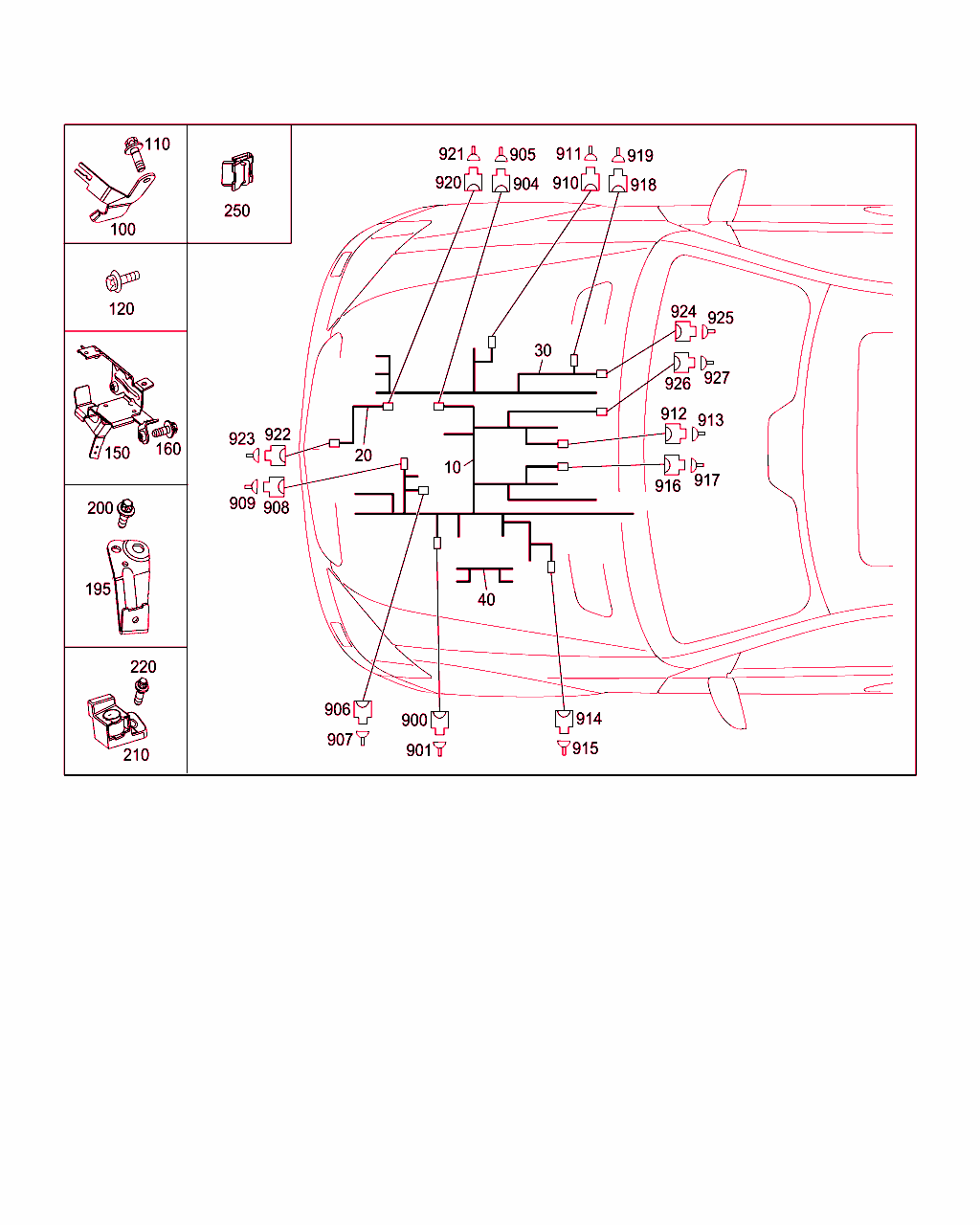

Schema

B54120000574.180814

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 276 150 77 88
ケーブル・ハーネス

[009]から ｴﾝｼﾞﾝ: 1 => から 日付: 04/01/2013
[019]から ｴﾝｼﾞﾝ: 3 => から 日付: 03/08/2012
[020]まで ｴﾝｼﾞﾝ: 30157965 => まで 日付: 04/11/2014
[021]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 04/01/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207/F212/F218
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[F212]20091117モデル212
[F218]20100330モデル218
 		001 L
10 A 276 150 23 86
ケーブル・ハーネス

[022]から ｴﾝｼﾞﾝ: 30157966 => から 日付: 04/11/2014
[023]まで ｴﾝｼﾞﾝ: 30201569 => まで 日付: 20/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207/F212/F218
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[F212]20091117モデル212
[F218]20100330モデル218
 		001 L
10 A 276 150 57 86
ケーブル・ハーネス

[024]から ｴﾝｼﾞﾝ: 30201570 => から 日付: 20/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207/F212/F218
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[F212]20091117モデル212
[F218]20100330モデル218
 		001 L
10 A 276 150 61 86
ケーブル・ハーネス

[028]から ｴﾝｼﾞﾝ: 30183452 => から 日付: 14/01/2015
[029]まで ｴﾝｼﾞﾝ: 30454762 => まで 日付: 11/07/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207+M005/F212+M005/F218+M005
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[M005]199606254 マチック・ドライブ車
200911174 マチック搭載車/全輪駆動車
[F212]20091117モデル212
[F218]20100330モデル218
 		001
10 A 276 150 95 86
ケーブル・ハーネス

[030]から ｴﾝｼﾞﾝ: 30454763 => から 日付: 11/07/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207+M005/F212+M005/F218+M005
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[M005]199606254 マチック・ドライブ車
200911174 マチック搭載車/全輪駆動車
[F212]20091117モデル212
[F218]20100330モデル218
 		001
10 A 276 150 61 86
ケーブル・ハーネス

[028]から ｴﾝｼﾞﾝ: 30183452 => から 日付: 14/01/2015
[029]まで ｴﾝｼﾞﾝ: 30454762 => まで 日付: 11/07/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207/F212/F218
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[F212]20091117モデル212
[F218]20100330モデル218
 		001 R
10 A 276 150 95 86
ケーブル・ハーネス

[030]から ｴﾝｼﾞﾝ: 30454763 => から 日付: 11/07/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207/F212/F218
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[F212]20091117モデル212
[F218]20100330モデル218
 		001 R
10 A 276 150 79 86
ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421+460+920+F218+M005/421+494+920+F218+M005
ｺｰﾄﾞ日付指定名称
[421]201009139速オートマチック・トランスミッション
[460]19951002カナダ仕様車補助部品
20111125カナダ仕様
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20091203ガソリン直接噴射、層状過給 (DES) 装備
[F218]20100330モデル218
[M005]199606254 マチック・ドライブ車
200911174 マチック搭載車/全輪駆動車
[494]19951002カリフォルニア仕様
20130318米国仕様
 		001
10 A 276 150 78 86
ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421+460+920+F218/421+494+920+F218
ｺｰﾄﾞ日付指定名称
[421]201009139速オートマチック・トランスミッション
[460]19951002カナダ仕様車補助部品
20111125カナダ仕様
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20091203ガソリン直接噴射、層状過給 (DES) 装備
[F218]20100330モデル218
[494]19951002カリフォルニア仕様
20130318米国仕様
 		001
10 A 276 150 76 86
ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421+920+F218
ｺｰﾄﾞ日付指定名称
[421]201009139速オートマチック・トランスミッション
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20091203ガソリン直接噴射、層状過給 (DES) 装備
[F218]20100330モデル218
 		001 L
10 A 276 150 77 86
ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421+920+F218
ｺｰﾄﾞ日付指定名称
[421]201009139速オートマチック・トランスミッション
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20091203ガソリン直接噴射、層状過給 (DES) 装備
[F218]20100330モデル218
 		001 R
20 A 276 150 02 86
ハーネス
可変オイル・ポンプ・アダプタ・ケーブル 		001
30 A 276 150 66 88
ハーネス
エンジン・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207/F212/F218
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[F212]20091117モデル212
[F218]20100330モデル218
 		001 R
30 A 276 150 43 88
ハーネス
エンジン・ハーネス

[021]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 04/01/2013
[093]まで ｴﾝｼﾞﾝ: 30013797 => まで 日付: 26/09/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207/F212/F218/F212+FV
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[F212]20091117モデル212
[F218]20100330モデル218
[FV]20110131セダン、ロング
 		001 L
30 A 276 150 65 88
ハーネス
エンジン・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207+M005/F212+M005/F218+M005
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[M005]199606254 マチック・ドライブ車
200911174 マチック搭載車/全輪駆動車
[F212]20091117モデル212
[F218]20100330モデル218
 		001
30 A 276 150 91 88
ハーネス
エンジン・ハーネス

[009]から ｴﾝｼﾞﾝ: 1 => から 日付: 04/01/2013
[094]から ｴﾝｼﾞﾝ: 30013798 => から 日付: 26/09/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207/F212/F218
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[F212]20091117モデル212
[F218]20100330モデル218
 		001 L
120 N 910142 006001
6角丸頭ボルト
ケーブル・ハーネス固定用ツール
M6X16 		005
120 N 000000 003853
6角丸頭ボルト
セパレーション・ポイント (ターミナル 50) のエンジン・サポートへの固定
M8X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F231-M005
ｺｰﾄﾞ日付指定名称
[F231]20091117モデル231
[M005]199606254 マチック・ドライブ車
200911174 マチック搭載車/全輪駆動車
 		001 L
150 A 276 159 75 41
ホルダー
バキューム・ポンプに

[021]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 04/01/2013
[096]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 05/03/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F166-F172-F222-F231-F251-F292
ｺｰﾄﾞ日付指定名称
[F166]20091117モデル 166
[F172]20091117モデル 172
[F222]20091117モデル222
[F231]20091117モデル231
[F251]20110401モデル 251
[F292]20121115モデル292
 		001
150 A 276 159 60 41
ホルダー
バキューム・ポンプに

[009]から ｴﾝｼﾞﾝ: 1 => から 日付: 04/01/2013
[097]から ｴﾝｼﾞﾝ: 3 => から 日付: 05/03/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F166-F172-F222-F231-F251-F292
ｺｰﾄﾞ日付指定名称
[F166]20091117モデル 166
[F172]20091117モデル 172
[F222]20091117モデル222
[F231]20091117モデル231
[F251]20110401モデル 251
[F292]20121115モデル292
 		001
160 N 910143 006001
6角丸頭ボルト
ブラケット固定用ツール
M6X16 		002
195 A 276 159 82 41
ホルダー
スタータ・ケーブル・ハーネスを左シリンダ・ヘッドに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207/F212/F218
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[F212]20091117モデル212
[F218]20100330モデル218
 		001 R
200 N 910143 006001
6角丸頭ボルト
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207/F212/F218
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[F212]20091117モデル212
[F218]20100330モデル218
 		001 R
210 A 276 159 06 25
ケーブル・ガイド
左 		001
210 A 276 159 05 25
ケーブル・ガイド
右 		001
220 N 910142 006001
6角丸頭ボルト
ケーブル・ガイド、コントロール・ユニットの固定部
M6X16 		001
900 A 048 545 99 28
プラグ
ラムダ・センサ
MINI MIC;G3/5-G3/6 		002
901 A 050 545 33 28
プラグ NB
901 A 051 545 62 28
プラグ
0.5-1.0 MM2 MINI MIC 		NB
901 A 002 545 17 80
ガスケット
オレンジ 		NB
901 A 000 982 21 19
ケーブル・シーリング
ライト・ブルー 		NB
904 A 055 545 29 28
コネクタ・ハウジング
セパレーション・ポント(エンジン・ケーブル・ハーネス、エンジン側)
14-PIN SLK2.8, MLK1.2;X26 		001
904 A 002 545 18 40
ホルダー
ケーブル・ハーネス固定部をノイズ・カプセルに

[100]まで ｴﾝｼﾞﾝ: 30001944 => まで 日付: 31/01/2013
 		001
904 A 006 545 55 40
ホルダー
ケーブル・ハーネス固定部をノイズ・カプセルに

[101]から ｴﾝｼﾞﾝ: 30001945 => から 日付: 31/01/2013
 		001
905 A 047 545 99 28
コンタクト・ピン
0.75-1.0 MM2 MLK1.2 		NB
905 A 035 545 59 28
プラグ NB
905 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
905 A 000 545 76 80
ガスケット
ブラウン
2.2-3.0 MM 		NB
905 A 000 545 78 80
ガスケット
明緑色
5.2 MM 		NB
905 A 001 545 59 80
ダミー・プラグ
オレンジ 		NB
906 A 028 545 27 26
クラッチ・ハウジング
セパレーション・ポント(エンジン・ケーブル・ハーネス、エンジン側)
4-PIN MLK1.2;X26 		001
907 A 003 982 70 26
コンタクト・ソケット
0.5 MM2 MLK 1,2SM 		NB
907 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
908 A 022 545 25 26
クラッチ・ハウジング
インテーク・パイプに取り付けるプレッシャ・センサ
B28/1-B28/2 		002
909 A 003 982 70 26
コンタクト・ソケット
0.5 MM2 MLK 1,2SM 		NB
909 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
912 A 022 545 26 26
クラッチ・ハウジング
可変スライド・タービン・センサ
B4/14 		001
913 A 003 982 70 26
コンタクト・ソケット
0.5 MM2 MLK 1,2SM 		NB
913 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
914 A 052 545 56 26
クラッチ・ハウジング
セパレーション・ポント(エンジン・ケーブル・ハーネス、エンジン側)
14-PIN SLK2.8, MLK1.2;X26 		001
915 A 002 982 57 26
コンタクト・インサート NB
915 A 009 545 82 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
915 A 001 545 59 80
ダミー・プラグ
オレンジ 		NB
915 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
915 A 000 545 76 80
ガスケット
ブラウン
2.2-3.0 MM 		NB
916 A 022 545 24 26
クラッチ
センサ
3-PIN MLK1.2;B5/2 		001
917 A 003 982 70 26
コンタクト・ソケット
0.5 MM2 MLK 1,2SM 		NB
917 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
918 A 022 545 24 26
クラッチ
エアコン・コンプレッサ
3-PIN MLK1.2;A9/7 		001
919 A 003 982 73 26
コンタクト・ソケット
0.75-1.0 MM2 MLK1.2SM 		NB
919 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
920 A 055 545 29 28
コネクタ・ハウジング
制御式オイル・ポンプ・アダプタ・ケーブル・ハーネス・セパレーション・ポイント
14-PIN SLK2.8, MLK1.2;X26 		001
921 A 000 982 41 28
圧着コンタクト
0.5 MM2 MLK1.2 		NB
921 A 035 545 59 28
プラグ NB
921 A 035 545 57 28
プラグ NB
921 A 035 545 62 28
コネクタ・ハウジング
0.25-0.5 MM2 SLK2.8 		NB
921 A 001 545 59 80
ダミー・プラグ
オレンジ 		NB
921 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
921 A 000 545 76 80
ガスケット
ブラウン
2.2-3.0 MM 		NB
921 A 000 545 78 80
ガスケット
明緑色
5.2 MM 		NB
921 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
922 A 025 545 47 26
コンタクト・ソケット
オルタネータ
2-PIN SLK2.8;G2 		001
923 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
923 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
924 A 028 545 68 26
クラッチ・ハウジング
エア・マス・センサ
B2/6-B2/7 		002
925 A 003 982 70 26
コンタクト・ソケット
0.5 MM2 MLK 1,2SM 		NB
925 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
925 A 001 545 59 80
ダミー・プラグ
オレンジ 		NB
926 A 022 545 25 26
クラッチ・ハウジング
インテーク・マニホールド・プレッシャ・センサ
B28/1-B28/2 		002
927 A 003 982 70 26
コンタクト・ソケット
0.5 MM2 MLK 1,2SM 		NB
927 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
