直列4気筒ディーゼル・エンジンOM646 DE 22 LA EVO-ECO
646.812 => OM646

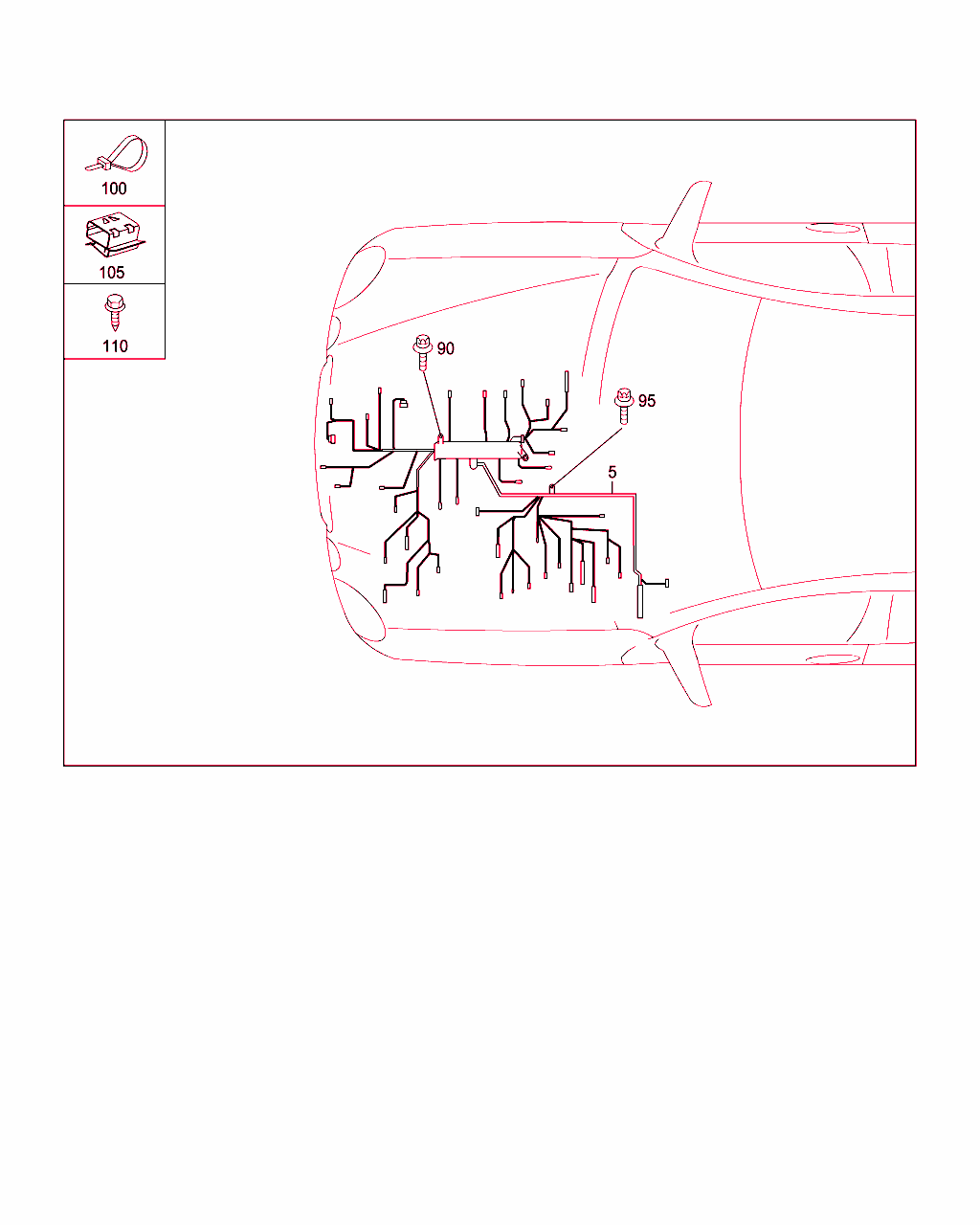

Schema

B54120000457.130122

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 646 150 39 20
電気ケーブル
エンジン・ハーネス

[002]まで ｴﾝｼﾞﾝ: 30059660 => まで 日付: 04/04/2007 除外したﾓﾃﾞﾙｲﾔｰ: P 300597683007039730132318
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -423-474
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
200503185 速オートマチック・トランスミッション
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
 		001 L
5 A 646 150 40 20
電気ケーブル
エンジン・ハーネス

[003]まで ｴﾝｼﾞﾝ: 30059921 => まで 日付: 05/04/2007 除外したﾓﾃﾞﾙｲﾔｰ: P 3007802130137988
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -474-U41+423
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[423]199510025 速オートマチック・トランスミッション
200503185 速オートマチック・トランスミッション
 		001 L
5 A 646 150 41 20
電気ケーブル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+808+FW
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[808]19951002モデル・イヤー変更
20051220AEJ 07/1
20060621変更年17/1
[FW]19951002セダン
 		001 L
5 A 646 150 46 20
電気ケーブル
エンジン・ハーネス

[005]まで ｴﾝｼﾞﾝ: 30137874 => まで 日付: 28/09/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+U41/423+474+U41
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[423]199510025 速オートマチック・トランスミッション
200503185 速オートマチック・トランスミッション
 		001 L
5 A 646 150 57 20
ケーブル・ハーネス
エンジン・ハーネス

[006]から ｴﾝｼﾞﾝ: 30137875 => から 日付: 28/09/2007
[007]まで ｴﾝｼﾞﾝ: 30266242 => まで 日付: 30/05/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423+474+U41
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
200503185 速オートマチック・トランスミッション
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
 		001 L
5 A 646 150 55 20
ケーブル・ハーネス
エンジン・ハーネス

[007]まで ｴﾝｼﾞﾝ: 30266242 => まで 日付: 30/05/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -474+423+U41
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[423]199510025 速オートマチック・トランスミッション
200503185 速オートマチック・トランスミッション
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
 		001 L
5 A 646 150 18 20
ケーブル・ハーネス
エンジン・ハーネス

[007]まで ｴﾝｼﾞﾝ: 30266242 => まで 日付: 30/05/2008
[008]から ｴﾝｼﾞﾝ: 30059661 => から 日付: 04/04/2007 除外したﾓﾃﾞﾙｲﾔｰ: M300597683007039730132318
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -474-808-A02-U41
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[808]19951002モデル・イヤー変更
20051220AEJ 07/1
20060621変更年17/1
[A02]20061025ZMS-KOSTENOPTIMIERT
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
 		001 L
5 A 646 150 31 56
電気ケーブル
エンジン・ハーネス

[009]から ｴﾝｼﾞﾝ: 30266243 => から 日付: 30/05/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -474-808-A02-U41
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[808]19951002モデル・イヤー変更
20051220AEJ 07/1
20060621変更年17/1
[A02]20061025ZMS-KOSTENOPTIMIERT
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
 		001 L
5 A 646 150 31 56
電気ケーブル
エンジン・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -474+038+808
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[038]19951209SV イモビライザ用赤外線コントロール・ユニット
20061027STEUERCODE - ANPASSUNG GPS-SIGNAL NTG5.5
[808]19951002モデル・イヤー変更
20051220AEJ 07/1
20060621変更年17/1
 		001 L
5 A 646 150 19 20
ケーブル・ハーネス
エンジン・ハーネス

[010]から ｴﾝｼﾞﾝ: 30059922 => から 日付: 05/04/2007 除外したﾓﾃﾞﾙｲﾔｰ: M3007802130137988
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -474-A02-U41+423
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[A02]20061025ZMS-KOSTENOPTIMIERT
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[423]199510025 速オートマチック・トランスミッション
200503185 速オートマチック・トランスミッション
 		001 L
5 A 646 150 37 20
ケーブル・ハーネス
エンジン・ハーネス

[011]から ｴﾝｼﾞﾝ: 30049051 => から 日付: 14/01/2008 除外したﾓﾃﾞﾙｲﾔｰ: M300544363005606530057547300668893006691330069983300722593007366030076526300788923008243230082805300849133008684330091316300924433009261530100005301017133011113430111868301164003011666430119827301373083014324830145712
[012]まで ｴﾝｼﾞﾝ: 30270944 => まで 日付: 09/06/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U41+474/038+411+474+808
ｺｰﾄﾞ日付指定名称
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[038]19951209SV イモビライザ用赤外線コントロール・ユニット
20061027STEUERCODE - ANPASSUNG GPS-SIGNAL NTG5.5
[411]ｺｰﾄﾞ名称がありません
[808]19951002モデル・イヤー変更
20051220AEJ 07/1
20060621変更年17/1
 		001 L
5 A 646 150 33 56
電気ケーブル
エンジン・ハーネス

[013]から ｴﾝｼﾞﾝ: 30270945 => から 日付: 09/06/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U41+474/038+411+474+808
ｺｰﾄﾞ日付指定名称
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[038]19951209SV イモビライザ用赤外線コントロール・ユニット
20061027STEUERCODE - ANPASSUNG GPS-SIGNAL NTG5.5
[411]ｺｰﾄﾞ名称がありません
[808]19951002モデル・イヤー変更
20051220AEJ 07/1
20060621変更年17/1
 		001 L
5 A 646 150 33 56
電気ケーブル
エンジン・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -411+038+474+808
ｺｰﾄﾞ日付指定名称
[411]ｺｰﾄﾞ名称がありません
[038]19951209SV イモビライザ用赤外線コントロール・ユニット
20061027STEUERCODE - ANPASSUNG GPS-SIGNAL NTG5.5
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[808]19951002モデル・イヤー変更
20051220AEJ 07/1
20060621変更年17/1
 		001 L
5 A 646 150 35 20
ケーブル・ハーネス
エンジン・ハーネス

これに変更 A 646 150 47 56

[011]から ｴﾝｼﾞﾝ: 30049051 => から 日付: 14/01/2008 除外したﾓﾃﾞﾙｲﾔｰ: M300544363005606530057547300668893006691330069983300722593007366030076526300788923008243230082805300849133008684330091316300924433009261530100005301017133011113430111868301164003011666430119827301373083014324830145712
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -411+474+U41/-411+423+474+U41
ｺｰﾄﾞ日付指定名称
[411]ｺｰﾄﾞ名称がありません
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[423]199510025 速オートマチック・トランスミッション
200503185 速オートマチック・トランスミッション
 		001 L
5 A 646 150 47 56
電気ケーブル
エンジン・ハーネス

[011]から ｴﾝｼﾞﾝ: 30049051 => から 日付: 14/01/2008 除外したﾓﾃﾞﾙｲﾔｰ: M300544363005606530057547300668893006691330069983300722593007366030076526300788923008243230082805300849133008684330091316300924433009261530100005301017133011113430111868301164003011666430119827301373083014324830145712
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -411+474+U41/-411+423+474+U41
ｺｰﾄﾞ日付指定名称
[411]ｺｰﾄﾞ名称がありません
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[423]199510025 速オートマチック・トランスミッション
200503185 速オートマチック・トランスミッション
 		001 L
5 A 646 150 24 20
ケーブル・ハーネス
エンジン・ハーネス

これに変更 A 646 150 44 56
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -411-474-A02+U41
ｺｰﾄﾞ日付指定名称
[411]ｺｰﾄﾞ名称がありません
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[A02]20061025ZMS-KOSTENOPTIMIERT
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
 		001 L
5 A 646 150 44 56
電気ケーブル
エンジン・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -411-474-A02+U41
ｺｰﾄﾞ日付指定名称
[411]ｺｰﾄﾞ名称がありません
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[A02]20061025ZMS-KOSTENOPTIMIERT
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
 		001 L
5 A 646 150 80 56
電気ケーブル
エンジン・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -423-U41+474+A02
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
200503185 速オートマチック・トランスミッション
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[A02]20061025ZMS-KOSTENOPTIMIERT
 		001 L
5 A 646 150 81 56
電気ケーブル
エンジン・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -474-U41+A02
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[A02]20061025ZMS-KOSTENOPTIMIERT
 		001 L
5 A 646 150 80 56
電気ケーブル
エンジン・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 212+474
ｺｰﾄﾞ日付指定名称
[212]19951002エレクトロニック・トラクション・システム (ETS)
20080917ECOステアリング
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
 		001 L
5 A 646 150 42 20
電気ケーブル
エンジン・ハーネス

[004]まで ｴﾝｼﾞﾝ: 30049050 => まで 日付: 14/01/2008 除外したﾓﾃﾞﾙｲﾔｰ: P 300544363005606530057547300668893006691330069983300722593007366030076526300788923008243230082805300849133008684330091316300924433009261530100005301017133011113430111868301164003011666430119827301373083014324830145712
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -423-U41
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
200503185 速オートマチック・トランスミッション
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
 		001 R
5 A 646 150 43 20
電気ケーブル
エンジン・ハーネス

[004]まで ｴﾝｼﾞﾝ: 30049050 => まで 日付: 14/01/2008 除外したﾓﾃﾞﾙｲﾔｰ: P 300544363005606530057547300668893006691330069983300722593007366030076526300788923008243230082805300849133008684330091316300924433009261530100005301017133011113430111868301164003011666430119827301373083014324830145712
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U41
ｺｰﾄﾞ日付指定名称
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
 		001 R
5 A 646 150 45 20
電気ケーブル
エンジン・ハーネス

[004]まで ｴﾝｼﾞﾝ: 30049050 => まで 日付: 14/01/2008 除外したﾓﾃﾞﾙｲﾔｰ: P 300544363005606530057547300668893006691330069983300722593007366030076526300788923008243230082805300849133008684330091316300924433009261530100005301017133011113430111868301164003011666430119827301373083014324830145712
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U41/423+U41
ｺｰﾄﾞ日付指定名称
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[423]199510025 速オートマチック・トランスミッション
200503185 速オートマチック・トランスミッション
 		001 R
5 A 646 150 20 20
ケーブル・ハーネス
エンジン・ハーネス

[011]から ｴﾝｼﾞﾝ: 30049051 => から 日付: 14/01/2008 除外したﾓﾃﾞﾙｲﾔｰ: M300544363005606530057547300668893006691330069983300722593007366030076526300788923008243230082805300849133008684330091316300924433009261530100005301017133011113430111868301164003011666430119827301373083014324830145712
[014]まで ｴﾝｼﾞﾝ: 30263914 => まで 日付: 27/05/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A02-U41/-474-U41
ｺｰﾄﾞ日付指定名称
[A02]20061025ZMS-KOSTENOPTIMIERT
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
 		001 R
5 A 646 150 34 56
電気ケーブル
エンジン・ハーネス

[015]から ｴﾝｼﾞﾝ: 30263915 => から 日付: 27/05/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A02-U41/-474-U41
ｺｰﾄﾞ日付指定名称
[A02]20061025ZMS-KOSTENOPTIMIERT
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
 		001 R
5 A 646 150 21 20
ハーネス
エンジン・ハーネス

[011]から ｴﾝｼﾞﾝ: 30049051 => から 日付: 14/01/2008 除外したﾓﾃﾞﾙｲﾔｰ: M300544363005606530057547300668893006691330069983300722593007366030076526300788923008243230082805300849133008684330091316300924433009261530100005301017133011113430111868301164003011666430119827301373083014324830145712
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A02-U41+423/-474-U41+423
ｺｰﾄﾞ日付指定名称
[A02]20061025ZMS-KOSTENOPTIMIERT
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[423]199510025 速オートマチック・トランスミッション
200503185 速オートマチック・トランスミッション
[474]20001208パティキュレート・フィルタ
20050318パティキュレート・フィルタ
 		001 R
5 A 646 150 25 20
ケーブル・ハーネス
エンジン・ハーネス

これに変更 A 646 150 45 56

[011]から ｴﾝｼﾞﾝ: 30049051 => から 日付: 14/01/2008 除外したﾓﾃﾞﾙｲﾔｰ: M300544363005606530057547300668893006691330069983300722593007366030076526300788923008243230082805300849133008684330091316300924433009261530100005301017133011113430111868301164003011666430119827301373083014324830145712
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U41/423+U41
ｺｰﾄﾞ日付指定名称
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[423]199510025 速オートマチック・トランスミッション
200503185 速オートマチック・トランスミッション
 		001 R
5 A 646 150 45 56
電気ケーブル

[011]から ｴﾝｼﾞﾝ: 30049051 => から 日付: 14/01/2008 除外したﾓﾃﾞﾙｲﾔｰ: M300544363005606530057547300668893006691330069983300722593007366030076526300788923008243230082805300849133008684330091316300924433009261530100005301017133011113430111868301164003011666430119827301373083014324830145712
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U41
ｺｰﾄﾞ日付指定名称
[U41]20051109燃料ウォータ・セパレータおよびルブリケーション・パッケージ
 		001 R
90 A 005 990 57 12
プラスチック用平頭ボルト
ケーブル・ダクト固定用ツール 		002
95 N 910143 006000
6角丸頭ボルト
電気ケーブル固定箇所
M6X12 		001
100 A 002 997 24 90
ケーブル・ストラップ
ケーブル・ハーネス固定用ツール
4.8X300 MM 		NB
105 A 000 991 02 71
クリップ
ケーブル・ハーネス固定用ツール
18X19 MM 		NB
110 N 000000 001117
6角丸頭ボルト
ケーブル・ハーネス固定用ツール
M6X23 		001
