V6 ディーゼル・エンジン OM642 D 30
642.920 => OM642

Schema

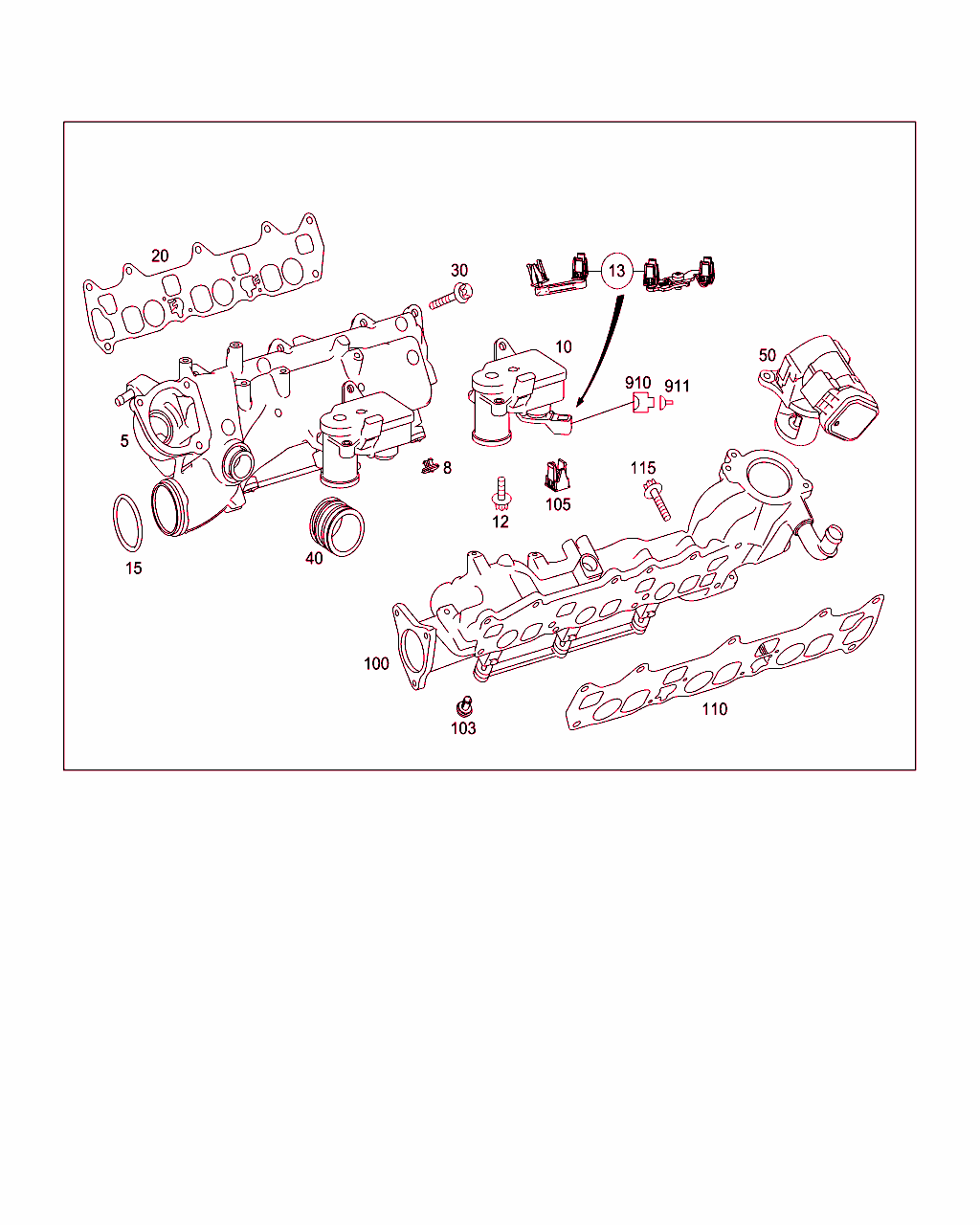

B14030000361.140130

[image]

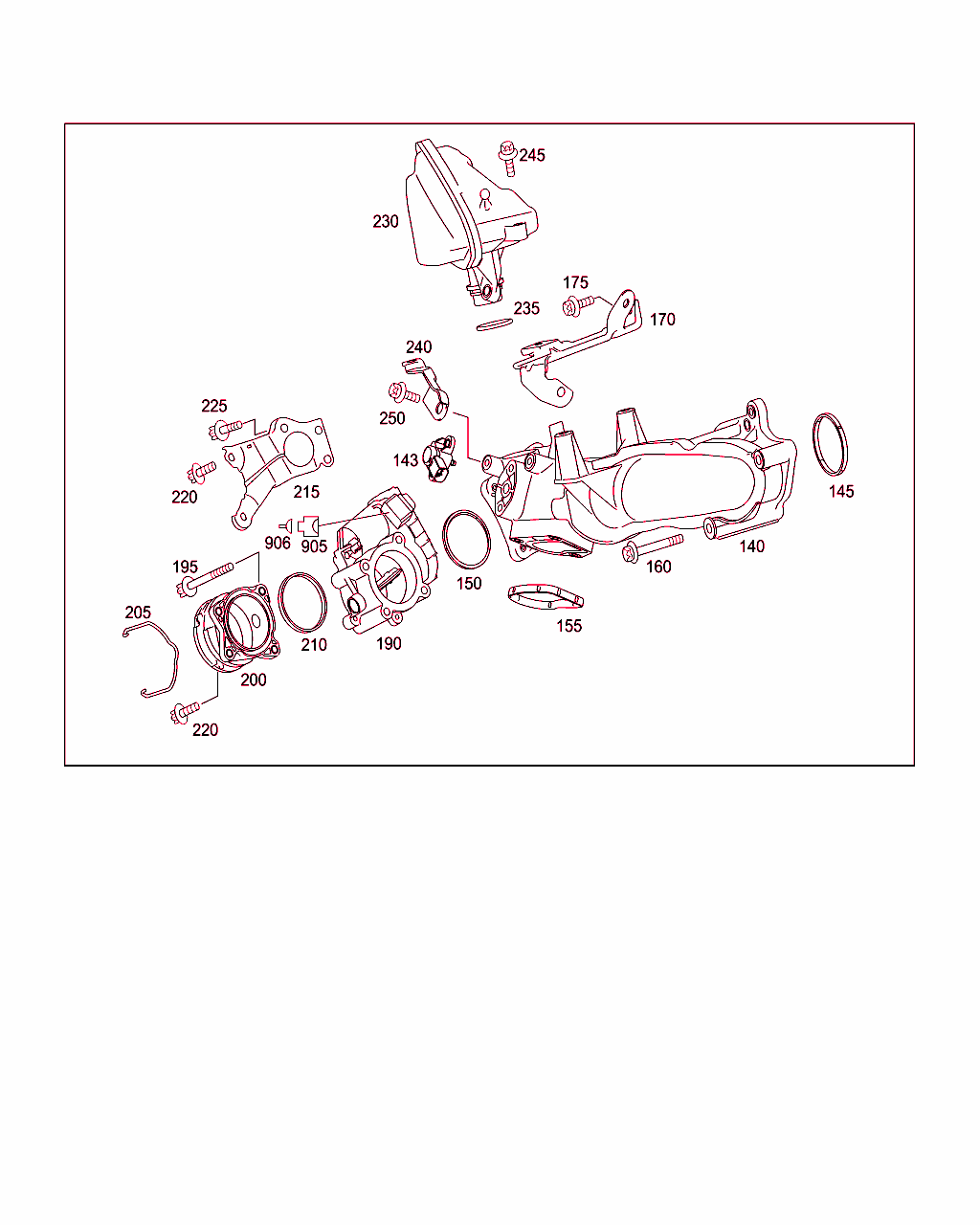

B14030000364.110830

[image]

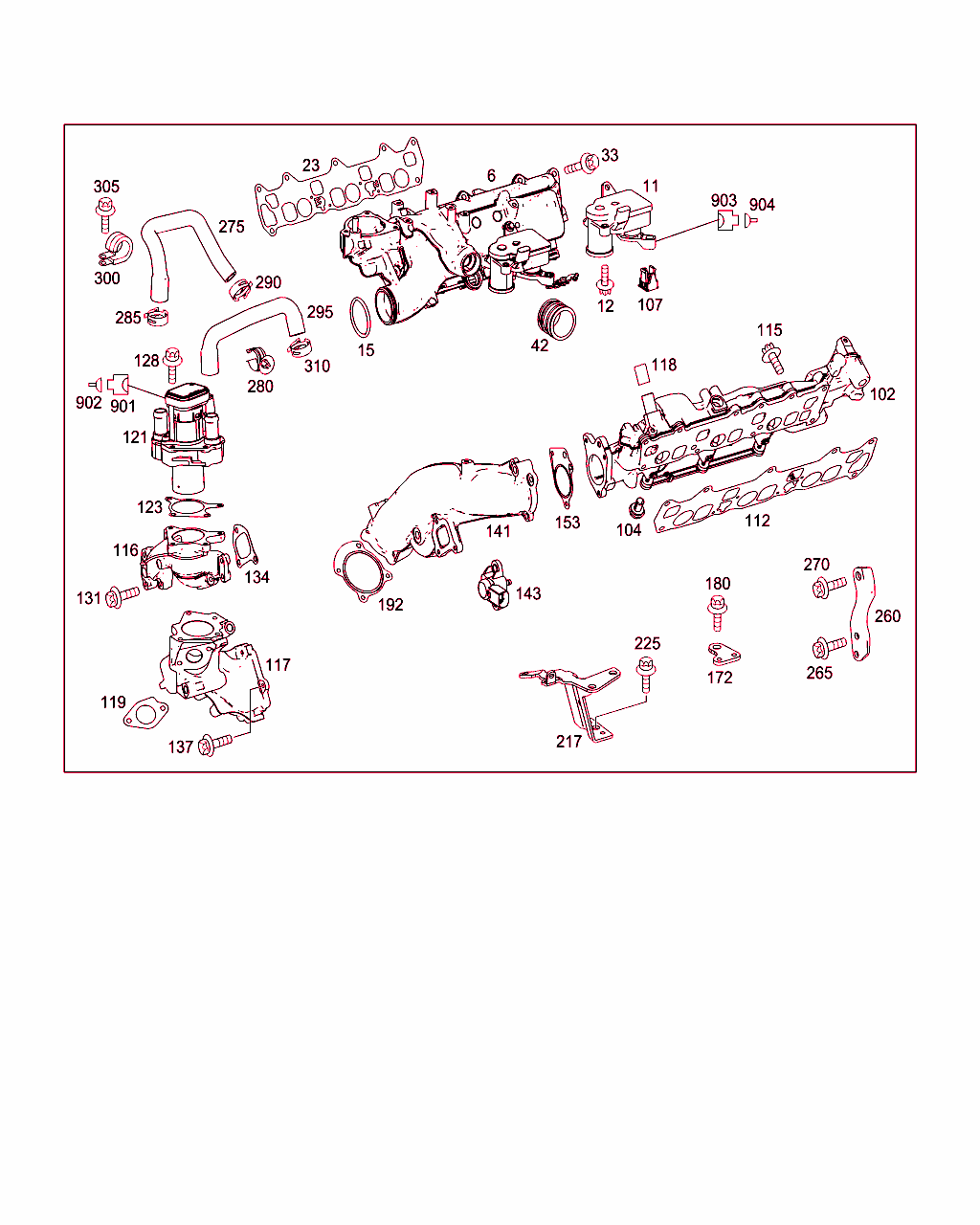

B14030000403.160822

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 642 090 50 37
ライン
右ブースト・エア・ディストリビュータ・ライン

これに変更 A 642 090 77 37

ﾌｯﾄﾉｰﾄ解説
[002]
注意!注文前に新しいディストリビュータラインが既に取り付けられているかどうか点検すること。
 		001
5 A 642 090 77 37
ライン
右ブースト・エア・ディストリビュータ・ライン 		001
8 A 000 991 36 95
クリップ 003
10 A 642 150 01 94
アクチュエータ
TO: A 642 090 50 37

これに変更 A 642 150 02 94

[003]まで ｴﾝｼﾞﾝ: 40852649 => まで 日付: 30/04/2009
 		001
10 A 642 150 02 94
アクチュエータ
TO: A 642 090 50 37

これに変更 A 642 150 03 94

[003]まで ｴﾝｼﾞﾝ: 40852649 => まで 日付: 30/04/2009
 		001
10 A 642 150 03 94
アクチュエータ
TO: A 642 090 50 37

これに変更 A 642 150 04 94

[003]まで ｴﾝｼﾞﾝ: 40852649 => まで 日付: 30/04/2009
 		001
10 A 642 150 04 94
アクチュエータ
TO: A 642 090 50 37

[003]まで ｴﾝｼﾞﾝ: 40852649 => まで 日付: 30/04/2009

ﾌｯﾄﾉｰﾄ解説
[002]
注意!注文前に新しいディストリビュータラインが既に取り付けられているかどうか点検すること。
 		001
10 A 642 150 05 94
アクチュエータ
TO: A 642 090 77 37

[004]から ｴﾝｼﾞﾝ: 40852650 => から 日付: 30/04/2009
 		001
12 N 000000 000426
6角丸頭ボルト
ブースト・エア・ディストリビュータ・ラインに取り付けるアクチュエータ 		002
13 A 642 144 00 35
TS コントロール・レバー
TO A 642 150 05 94

[004]から ｴﾝｼﾞﾝ: 40852650 => から 日付: 30/04/2009

ﾌｯﾄﾉｰﾄ解説
[006]
部品セットは必ずアクチュエータA 642 150 05 94と組み合わせて取り付けます。
 		001
15 A 013 997 00 45
シールリング 001
20 A 642 141 05 80
ガスケット 001
30 A 002 990 01 22
ボルト
ブースト・エア・ディストリビュータ・ライン / シリンダ・ヘッド 		006
30 A 002 990 92 22
ボルト
ブースト・エア・ディストリビュータ・ライン / シリンダ・ヘッド
M7X70 		002
30 A 002 990 99 22
ボルト
ブラケット固定用ツール
M7X100 		001
40 A 642 098 00 37
インテーク・コネクション
シーリング・リング付き 		001
42 A 642 098 00 37
インテーク・コネクション
シーリング・リング付き 		001
50 Q 0000000001
重要情報
部品は以下を参照:
14/090 		001
100 A 642 090 33 37
ライン
左ブースト・エア・ディストリビュータ・ライン

これに変更 A 642 090 13 37 		001
100 A 642 090 13 37
ライン
左ブースト・エア・ディストリビュータ・ライン

これに変更 A 642 090 54 37
• +004 N 910142 006002
• +001 A 000 990 30 11 		001
100 A 642 090 54 37
エア・ダクト
左ブースト・エア・ディストリビュータ・ライン 		001
103 A 000 991 36 95
クリップ 003
105 A 642 091 01 50
ボール・ソケット
レバーに取り付けるコネクティング・ロッド 		003
107 A 642 091 01 50
ボール・ソケット
レバーに取り付けるコネクティング・ロッド 		001
110 A 642 141 05 80
ガスケット
ブースト・エア・ディストリビュータ・ライン / シリンダ・ヘッド 		001
115 A 001 990 57 22
ボルト
ブースト・エア・ディストリビュータ・ライン / シリンダ・ヘッド
M7X40 		004
115 A 002 990 92 22
ボルト
ブースト・エア・ディストリビュータ・ライン / シリンダ・ヘッド
M7X70 		003
140 A 642 090 00 37
ブースト・エア・パイプ
クロス・パイプ

これに変更 A 642 090 10 37
• +001 A 642 090 11 37 		001
140 A 642 090 10 37
クロス・パイプ
クロス・パイプ

これに変更 A 642 090 16 37 		001
140 A 642 090 16 37
クロス・パイプ
クロス・パイプ 		001
143 A 006 153 15 28
プレッシャ・センサ
ブースト・エア・クロス・パイプ内

これに変更 A 006 153 99 28 		001
143 A 006 153 99 28
プレッシャ・センサ
ブースト・エア・クロス・パイプ内 		001
145 A 642 098 01 80
シーリング・リング
ブースト・エア・ディストリビュータ・ラインに取り付けるパイプ 		001
150 A 642 098 02 80
シーリング・リング
パイプをオリフィスに 		001
155 A 642 141 00 80
ガスケット 001
160 N 910143 006002
6角丸頭ボルト
M6X20

[011]まで ｴﾝｼﾞﾝ: 40013275 => まで 日付:
001
160 N 000000 001117
6角丸頭ボルト
M6X23

[012]から ｴﾝｼﾞﾝ: 40013276 => から 日付: 14/04/2005
 		001
160 N 910105 006014
6角ボルト
M6X55 		001
160 N 910143 006010
6角丸頭ボルト
ブラケットに取り付けるパイプ
M6X90 		001
170 A 642 141 00 40
ホルダー
ブースト・エア・ディストリビュータ・ライン / シリンダ・ヘッド

これに変更 A 642 141 07 40 		001
170 A 642 141 07 40
ホルダー
ブースト・エア・ディストリビュータ・ライン / シリンダ・ヘッド 		001
170 A 642 141 05 40
ホルダー
ブースト・エア・ディストリビュータ・ライン / シリンダ・ヘッド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/498/U43/U83
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20031201米国仕様
20060427米国仕様
[498]19951002日本仕様
20051214日本仕様
20071025日本仕様
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070322ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20070329ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
175 N 910143 006000
6角丸頭ボルト
ブースト・エア・ディストリビュータ・ライン / シリンダ・ヘッド
M6X12 		001
190 A 642 090 00 70
インテークエアスロットル

これに変更 A 642 090 02 70 		001
190 A 642 090 02 70
インテークエアスロットル 001
195 N 000000 000104
6角ボルト
ブースト・エア・ディストリビュータ・ラインに取り付けるインテーク・スロットル
M5X80 		003
195 N 000000 003804
6角丸頭ボルト
ブースト・エア・ディストリビュータ・ラインに取り付けるインテーク・スロットル
M5X90 		001
200 A 642 090 01 44
カップリング・フランジ
インテーク・スロットル

これに変更 A 642 090 02 44 		001
200 A 642 090 02 44
カップリング・フランジ
インテーク・スロットル

これに変更 A 642 090 03 44

ﾌｯﾄﾉｰﾄ解説
[013]
モデル 203 では、フランジを取付け時に適合させてください。　　　　　　　　　　　　　　　
 		001
200 A 642 090 03 44
フランジ
インテーク・スロットル

ﾌｯﾄﾉｰﾄ解説
[013]
モデル 203 では、フランジを取付け時に適合させてください。　　　　　　　　　　　　　　　
 		001
205 A 007 993 42 01
キャッチ・スプリング 001
210 A 642 141 01 80
シーリング・リング 001
215 A 642 141 03 40
ホルダー 001
220 N 910143 006002
6角丸頭ボルト
M6X20

[011]まで ｴﾝｼﾞﾝ: 40013275 => まで 日付:
003
220 N 000000 001117
6角丸頭ボルト
M6X23

[012]から ｴﾝｼﾞﾝ: 40013276 => から 日付: 14/04/2005
 		003
225 N 910143 006000
6角丸頭ボルト
シリンダ・ヘッドに取り付けるブラケット
M6X12 		001
230 A 642 140 00 87
ダンパ
マフラ 		001
235 A 013 997 23 45
Oリング 001
240 A 642 090 02 41
ホルダー
マフラ 		001
245 N 910143 006002
6角丸頭ボルト
M6X20 		002
250 N 910143 006000
6角丸頭ボルト
M6X12 		001
903 A 211 545 19 28
プラグ
インテーク・ポート・カットオフ・リミット・スイッチ
4-PIN MLK1.2;S99

これに変更 A 022 545 27 26 		001
903 A 022 545 27 26
クラッチ・ハウジング
インテーク・ポート・カットオフ・リミット・スイッチ
4-PIN MLK1.2;S99 		001
904 A 019 545 18 26
コンタクト・ソケット
0.22-0.5 MM2 MLK1.2 		NB
904 A 019 545 19 26
コンタクト・ソケット
0.75-1.0 MM2 MLK1.2 		NB
904 A 000 545 84 80
シール・リング NB
905 A 210 540 36 81
クラッチ
インテーク・スロットル
6-PIN MQS 		001
906 A 013 545 46 26
コンタクト・ソケット
0.5-0.75 MM2 MQS 		NB
906 A 000 546 14 69
ダミー・プラグ
白 		NB
906 A 000 545 87 80
ダミー・プラグ
青
4.1MM 		NB
906 A 000 545 69 80
ガスケット
1.4-1.9 MM 		NB
910 A 211 545 19 28
プラグ
インテーク・ポート・カットオフ・リミット・スイッチ
4-PIN MLK1.2;S99

これに変更 A 022 545 27 26 		001
910 A 022 545 27 26
クラッチ・ハウジング
インテーク・ポート・カットオフ・リミット・スイッチ
4-PIN MLK1.2;S99 		001
911 A 019 545 18 26
コンタクト・ソケット
0.22-0.5 MM2 MLK1.2 		NB
911 A 019 545 19 26
コンタクト・ソケット
0.75-1.0 MM2 MLK1.2 		NB
911 A 000 545 84 80
シール・リング NB
