一覧

V6 ディーゼル・エンジン OM642 D 30
642.920 => OM642

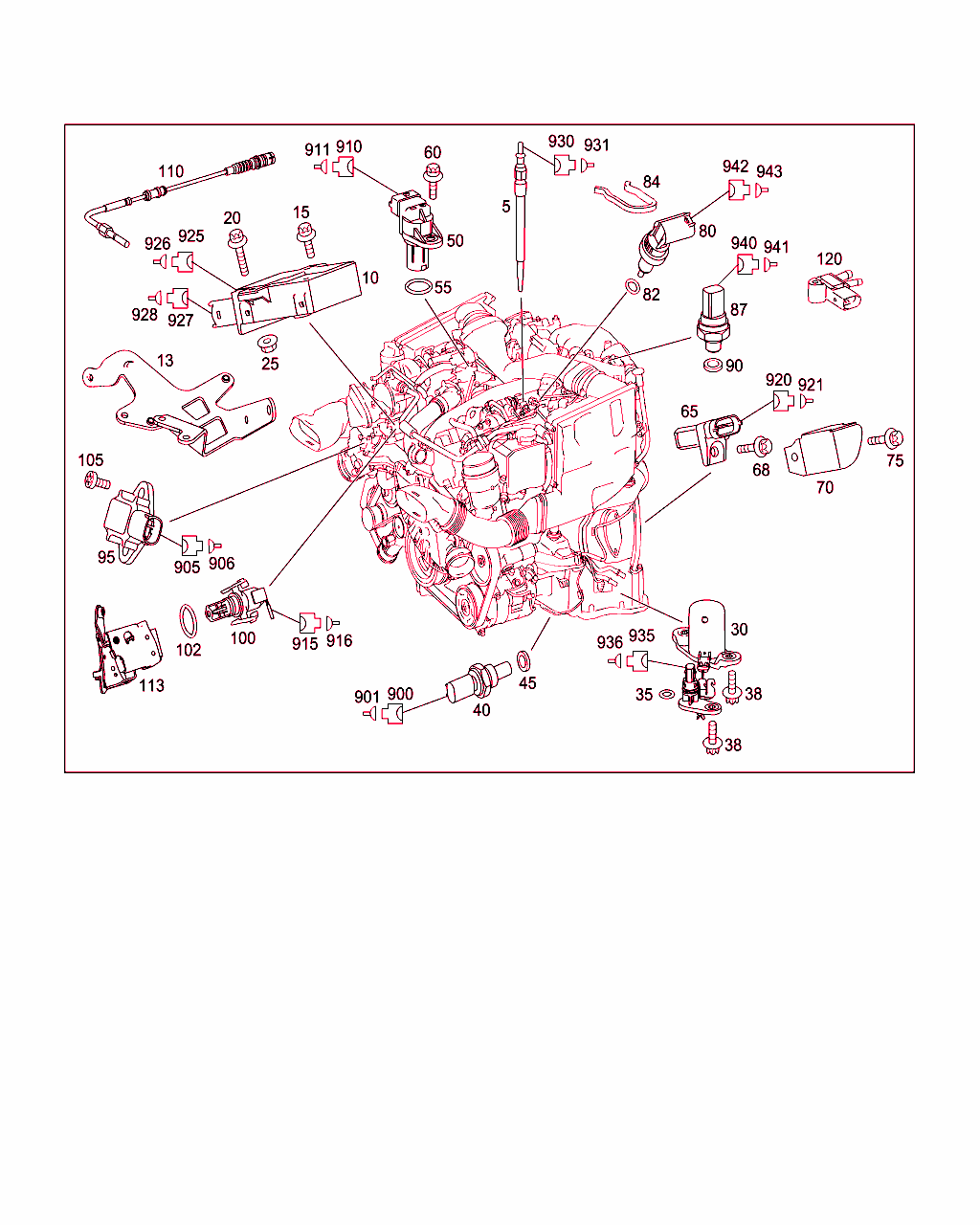

Schema

B15105000072.111104

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 001 159 50 01
ペンシル型グロー・プラグ
スチール製

これに変更 A 001 159 71 01

[002]まで ｴﾝｼﾞﾝ: 41330713 => まで 日付: 16/06/2012
 		006
5 A 001 159 71 01
グロープラグ
スチール製

[002]まで ｴﾝｼﾞﾝ: 41330713 => まで 日付: 16/06/2012

ﾌｯﾄﾉｰﾄ解説
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
 		006
5 A 001 159 66 01
グロープラグ
セラミック仕様

[003]から ｴﾝｼﾞﾝ: 41330714 => から 日付: 16/06/2012

ﾌｯﾄﾉｰﾄ解説
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
 		006
5 A 001 159 58 01
グロープラグ
セラミック仕様

これに変更 A 001 159 66 01
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/U43/U83
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20031201米国仕様
20060427米国仕様
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070322ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20070329ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		006
5 A 001 159 66 01
グロープラグ
セラミック仕様

ﾌｯﾄﾉｰﾄ解説
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/U43/U83
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20031201米国仕様
20060427米国仕様
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070322ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20070329ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		006
5 A 001 159 58 01
グロープラグ
セラミック仕様

これに変更 A 001 159 66 01
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498+808/498+809/498+800
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
20051214日本仕様
20071025日本仕様
[808]19951002モデル・イヤー変更
20051220AEJ 07/1
[809]19951002モデル・イヤー変更
[800]19951002モデル・イヤー変更
20080328AEJ 09/1
20080416AEJ 09/1
 		006
5 A 001 159 66 01
グロープラグ
セラミック仕様

ﾌｯﾄﾉｰﾄ解説
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498+808/498+809/498+800
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
20051214日本仕様
20071025日本仕様
[808]19951002モデル・イヤー変更
20051220AEJ 07/1
[809]19951002モデル・イヤー変更
[800]19951002モデル・イヤー変更
20080328AEJ 09/1
20080416AEJ 09/1
 		006
10 A 642 153 03 79
コントロールユニット
予熱時間アウトプット・ステージ

これに変更 A 642 153 20 79

[004]まで ｴﾝｼﾞﾝ: 41694476 => まで 日付: 03/03/2015

ﾌｯﾄﾉｰﾄ解説
[005]
スチール仕様グロー・プラグ用
 		001
10 A 642 153 20 79
コントロールユニット
予熱時間アウトプット・ステージ

これに変更 A 642 900 28 00

[004]まで ｴﾝｼﾞﾝ: 41694476 => まで 日付: 03/03/2015

ﾌｯﾄﾉｰﾄ解説
[005]
スチール仕様グロー・プラグ用
 		001
10 A 642 900 28 00
コントロール・ユニット
予熱時間アウトプット・ステージ

これに変更 A 642 900 58 01

[004]まで ｴﾝｼﾞﾝ: 41694476 => まで 日付: 03/03/2015

ﾌｯﾄﾉｰﾄ解説
[005]
スチール仕様グロー・プラグ用
 		001
10 A 642 900 58 01
コントロール・ユニット
予熱時間アウトプット・ステージ

これに変更 A 642 900 78 01

ﾌｯﾄﾉｰﾄ解説
[005]
スチール仕様グロー・プラグ用
[006]
次のエンジン以前の場合は、旧部品番号を使用します。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。

[004]まで ｴﾝｼﾞﾝ: 41694476 => まで 日付: 03/03/2015
 		001
10 A 642 900 78 01
コントロール・ユニット
予熱時間アウトプット・ステージ

ﾌｯﾄﾉｰﾄ解説
[005]
スチール仕様グロー・プラグ用
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 642 153 37 79
コントロール・ユニット
予熱時間アウトプット・ステージ

これに変更 A 642 900 27 00

ﾌｯﾄﾉｰﾄ解説
[007]
セラミック仕様グロー・プラグ用
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/498+808/498+809/498+800/U43/U83
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20031201米国仕様
20060427米国仕様
[498]19951002日本仕様
20051214日本仕様
20071025日本仕様
[808]19951002モデル・イヤー変更
20051220AEJ 07/1
[809]19951002モデル・イヤー変更
[800]19951002モデル・イヤー変更
20080328AEJ 09/1
20080416AEJ 09/1
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070322ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20070329ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
10 A 642 900 27 00
コントロール・ユニット
予熱時間アウトプット・ステージ

これに変更 A 642 900 57 01

ﾌｯﾄﾉｰﾄ解説
[007]
セラミック仕様グロー・プラグ用
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/498+808/498+809/498+800/U43/U83
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20031201米国仕様
20060427米国仕様
[498]19951002日本仕様
20051214日本仕様
20071025日本仕様
[808]19951002モデル・イヤー変更
20051220AEJ 07/1
[809]19951002モデル・イヤー変更
[800]19951002モデル・イヤー変更
20080328AEJ 09/1
20080416AEJ 09/1
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070322ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20070329ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
10 A 642 900 57 01
コントロール・ユニット
予熱時間アウトプット・ステージ

これに変更 A 642 900 77 01

ﾌｯﾄﾉｰﾄ解説
[007]
セラミック仕様グロー・プラグ用
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/498+808/498+809/498+800/U43/U83
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20031201米国仕様
20060427米国仕様
[498]19951002日本仕様
20051214日本仕様
20071025日本仕様
[808]19951002モデル・イヤー変更
20051220AEJ 07/1
[809]19951002モデル・イヤー変更
[800]19951002モデル・イヤー変更
20080328AEJ 09/1
20080416AEJ 09/1
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070322ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20070329ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
10 A 642 900 77 01
コントロール・ユニット
予熱時間アウトプット・ステージ

ﾌｯﾄﾉｰﾄ解説
[007]
セラミック仕様グロー・プラグ用
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/498+808/498+809/498+800/U43/U83
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20031201米国仕様
20060427米国仕様
[498]19951002日本仕様
20051214日本仕様
20071025日本仕様
[808]19951002モデル・イヤー変更
20051220AEJ 07/1
[809]19951002モデル・イヤー変更
[800]19951002モデル・イヤー変更
20080328AEJ 09/1
20080416AEJ 09/1
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070322ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20070329ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
15 N 910143 006002
6角丸頭ボルト
ブースト・エア・クロス・パイプに取り付けるコントロール・ユニット
M6X20 		001
20 N 910143 006008
6角丸頭ボルト
ブースト・エア・クロス・パイプに取り付けるコントロール・ユニット
M6X60 		001
25 N 910112 006003
ヘキサゴン・ナット
M6 		001
30 A 001 153 03 32
プレッシャ・スイッチ
オイル・レベル・センサ

これに変更 A 001 153 11 32

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
30 A 001 153 11 32
プレッシャ・スイッチ
オイル・レベル・センサ

これに変更 A 001 153 13 32 		001
30 A 001 153 13 32
充填レベル・スイッチ
オイル・レベル・センサ 		001
35 A 012 997 73 45
シールリング

[009]まで ｴﾝｼﾞﾝ: 41784727 => まで 日付: 05/11/2015
 		001
35 A 027 997 95 45
Oリング

[010]から ｴﾝｼﾞﾝ: 41784728 => から 日付: 05/11/2015
 		001
38 N 000000 001114
6角丸頭ボルト
ブラケットに取り付けるスイッチ
M6X15 		002
38 N 000000 001114
6角丸頭ボルト
オイル・パンに取り付けるプラグ
M6X15 		001
40 A 005 153 63 28
温度センサ
オイル温度

これに変更 A 005 153 23 28 		001
40 A 005 153 23 28
温度センサ
オイル温度 		001
45 N 007603 014100
シールリング
温度センサ
14X18-AL

これに変更 N 007603 014403

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
45 N 007603 014403
シールリング
温度センサ 		001
50 A 003 153 97 28
ポジション・センサ
カムシャフト・スピード・センサ

これに変更 A 005 153 13 28

ﾌｯﾄﾉｰﾄ解説
[006]
次のエンジン以前の場合は、旧部品番号を使用します。

[011]まで ｴﾝｼﾞﾝ: 40086332 => まで 日付:
001
50 A 005 153 13 28
ポジション・センサ
カムシャフト・スピード・センサ 		001
55 A 023 997 82 48
シールリング
TO A 003 153 97 28 		001
55 A 014 997 86 45
シールリング
TO A 005 153 13 28 		001
60 N 000000 001116
6角丸頭ボルト
シリンダ・ヘッド・カバーに取り付けるカムシャフト・ポジション・センサ
M6X19 		001
65 A 004 153 87 28
ポジション・センサ
クランクシャフト・ポジション・センサ

これに変更 A 642 153 07 28

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
65 A 642 153 07 28
アングル・センサ
クランクシャフト・ポジション・センサ

これに変更 A 642 905 00 00

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
65 A 642 905 00 00
ポジション・センサ
クランクシャフト・ポジション・センサ 		001
68 A 000 990 70 03
6角丸頭フィット・ボルト
シリンダ・ブロックに取り付けるセンサ 		001
70 A 642 016 01 24
シールド・プレート
クランクシャフト・ポジション・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20031201米国仕様
20060427米国仕様
 		001
75 A 000 990 70 03
6角丸頭フィット・ボルト
クランクケースに取り付けるシールド・プレート 		001
80 A 004 153 97 28
温度センサ
クーラント・ノズルへ

これに変更 A 000 905 06 00

[012]まで ｴﾝｼﾞﾝ: => まで 日付: 30/10/2015
 		001
80 A 000 905 06 00
温度センサ
クーラント・ノズルへ

これに変更 A 099 905 37 00

[012]まで ｴﾝｼﾞﾝ: => まで 日付: 30/10/2015
 		001
80 A 099 905 37 00
温度センサ
クーラント・ノズルへ

これに変更 A 000 905 61 02

ﾌｯﾄﾉｰﾄ解説
[006]
次のエンジン以前の場合は、旧部品番号を使用します。

[012]まで ｴﾝｼﾞﾝ: => まで 日付: 30/10/2015
 		001
80 A 000 905 61 02
温度センサ
クーラント・ノズルへ 		001
82 A 022 997 98 48
シールリング 001
84 A 008 988 91 78
クリップ 001
87 A 006 153 60 28
プレッシャ・センサ
排気ガスの背圧

これに変更 A 007 153 43 28

[013]まで ｴﾝｼﾞﾝ: => まで 日付: 07/08/2015
 		001
87 A 007 153 43 28
プレッシャ・センサ
排気ガスの背圧

これに変更 A 009 153 50 28

ﾌｯﾄﾉｰﾄ解説
[006]
次のエンジン以前の場合は、旧部品番号を使用します。

[013]まで ｴﾝｼﾞﾝ: => まで 日付: 07/08/2015
 		001
87 A 009 153 50 28
トランスデューサ
排気ガスの背圧 		001
90 N 007603 012100
シールリング
プレッシャ・センサ
12X16-AL 		001
95 A 004 153 84 28
プレッシャ・センサ
ブースト・エア・クロス・パイプ内

これに変更 A 006 153 15 28 		001
95 A 006 153 15 28
プレッシャ・センサ
ブースト・エア・クロス・パイプ内

これに変更 A 006 153 99 28 		001
95 A 006 153 99 28
プレッシャ・センサ
ブースト・エア・クロス・パイプ内 		001
100 A 000 542 28 18
温度センサ
インテーク・エア・スロットル

これに変更 A 651 153 00 28 		001
100 A 651 153 00 28
温度センサ
インテーク・エア・スロットル 		001
102 A 601 997 04 48
シールリング
11X2 		001
105 A 005 990 25 12
プラスチック用平頭ボルト
プレッシャ・センサ固定用ツール 		002
110 A 000 905 38 05
温度センサ
マニホールド内の排気ガス温度測定
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498/494/U43/U83
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
20051214日本仕様
20071025日本仕様
[494]19951002カリフォルニア仕様
20031201米国仕様
20060427米国仕様
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070322ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20070329ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
120 A 006 153 49 28
プレッシャ・センサ
エア・クリーナ・メインテナンス・インジケータ 		001
900 A 210 540 20 81
ハウジング
オイル温度
2-PIN MQS;B1 		001
901 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[015]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
905 A 210 540 21 81
クラッチ
3-PIN MQS 		001
906 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[015]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
910 A 203 545 30 28
プラグ
カムシャフト・スピード・センサ
3-PIN SLK2.8;B6/1 		001
911 A 009 545 80 26
コンタクト・ソケット
0.22-0.5 MM2 SLK2.8 		NB
911 A 000 545 28 39
バンドル・シーリング
0.5-1.0 MM 		NB
915 A 210 540 20 81
ハウジング
インテーク・エア温度センサ
2-PIN MQS;B17 		001
916 A 000 540 23 05
電気ケーブル
インテーク・エア温度センサ
0.5 MM2 MQS;B17

ﾌｯﾄﾉｰﾄ解説
[015]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
916 A 000 545 69 80
ガスケット
インテーク・エア温度センサ
1.4-1.9 MM;B17 		NB
920 A 203 545 30 28
プラグ
クランクシャフト・ポジション・センサ
3-PIN SLK2.8;L5 		001
921 A 009 545 80 26
コンタクト・ソケット
0.22-0.5 MM2 SLK2.8 		NB
921 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
925 A 045 545 29 28
クラッチ
12 PIN 		001
926 A 009 545 80 26
コンタクト・ソケット
0.22-0.5 MM2 SLK2.8 		NB
926 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
926 A 009 545 82 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
926 A 000 545 29 39
バンドル・シーリング
1.0-2.5 MM 		NB
926 A 000 545 28 39
バンドル・シーリング
0.5-1.0 MM 		NB
927 A 045 545 28 28
プラグ
予熱アウトプット・ステージ
1 PIN 		001
928 A 009 545 25 26
コンタクト・ソケット
6.0-10.0 MM2 		NB
930 A 044 545 79 28
クラッチ 006
931 A 003 545 26 26
コンタクト・ソケット
0.35-4.0 MM2 RK4 		NB
935 A 048 545 44 28
クラッチ
2-PIN MLK 		001
935 A 210 540 21 81
クラッチ
3-PIN MQS 		001
936 A 019 545 18 26
コンタクト・ソケット
0.22-0.5 MM2 MLK1.2 		NB
936 A 001 545 50 80
ケーブル・シーリング
0.22-1.0 MM2 		NB
936 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[015]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
940 A 005 540 39 81
クラッチ
3-PIN;MQS 		001
941 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[015]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
941 A 000 545 69 80
ガスケット
1.4-1.9 MM 		NB
942 A 210 540 20 81
ハウジング
水温センサ
2-PIN MQS;B11/4 		001
943 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[015]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
943 A 000 545 69 80
ガスケット
1.4-1.9 MM 		NB
