一覧

V型6気筒ディーゼル・エンジン OM642 D30、左ハンドル車 REPO.
642.850 => OM642

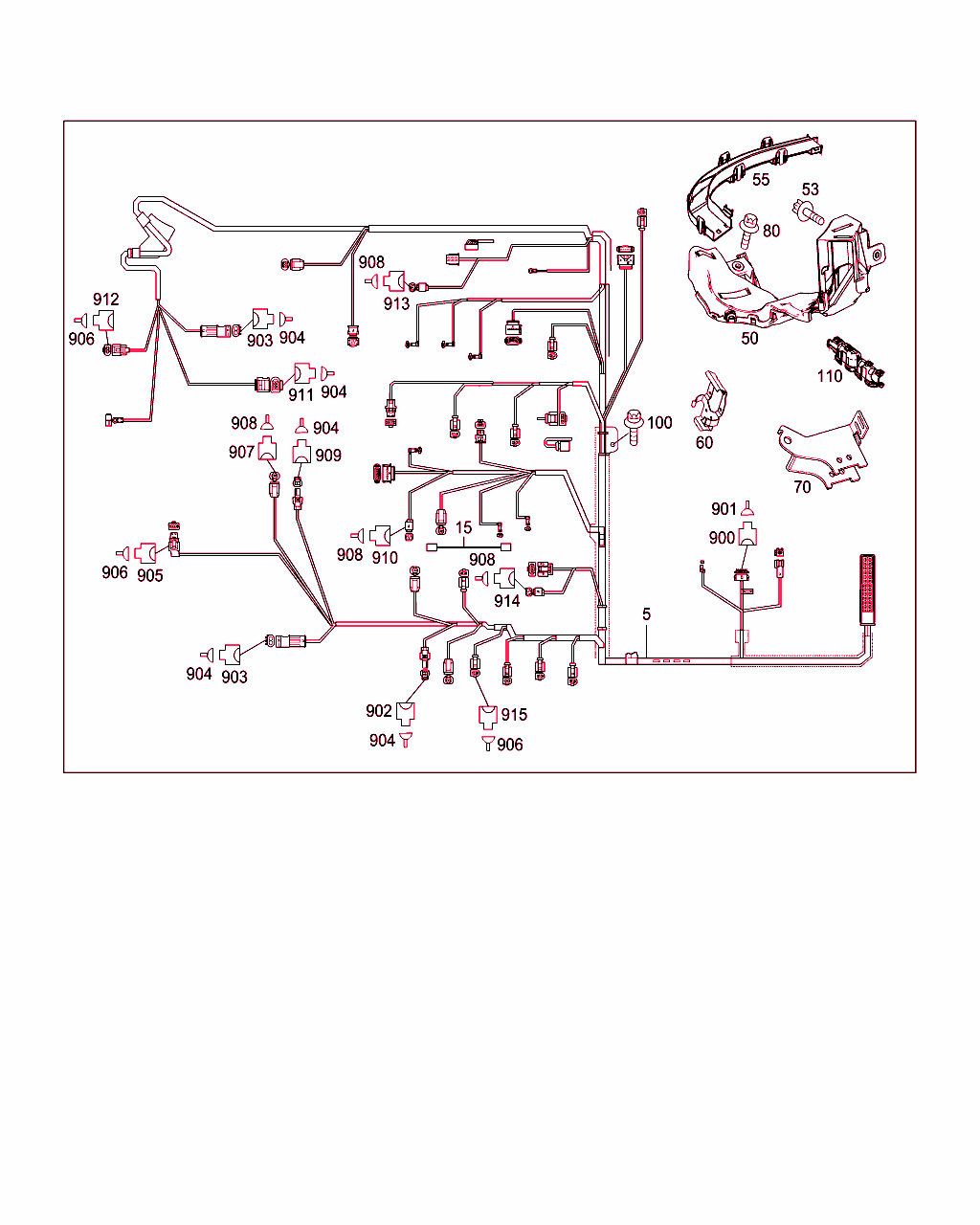

Schema

B54120000508.150226

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 642 150 23 86
ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 828
ｺｰﾄﾞ日付指定名称
[828]19951002エミッション・コントロール (KAT) - 廃止
20080926触媒コーティング除去
 		001 L
5 A 642 150 30 88
ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -800-U42
ｺｰﾄﾞ日付指定名称
[800]19951002モデル・イヤー変更
20080328AEJ 09/1
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001 L
5 A 642 150 31 88
ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U42
ｺｰﾄﾞ日付指定名称
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001 R
5 A 642 150 13 89
ケーブル・ハーネス

[003]まで ｴﾝｼﾞﾝ: 40993374 => まで 日付: 21/05/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -051-801+427+460+U41+U42/-051-801+427+494+U41+U42
ｺｰﾄﾞ日付指定名称
[051]19970922変更年 2000 年 2 月
19980504変更年 2000 年 2 月
[801]19951002モデル・イヤー変更
20090114AEJ 10/1
[427]200104106 速オートマチック・トランスミッション
20060410オートマチック・トランスミッション、7 速
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[U41]20060427燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
[494]19951002カリフォルニア仕様
20060427米国仕様
 		001 L
5 A 642 150 47 86
ケーブル・ハーネス

[004]から ｴﾝｼﾞﾝ: 40993375 => から 日付: 21/05/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -051-801+427+460+U41+U42/-051-801+427+494+U41+U42
ｺｰﾄﾞ日付指定名称
[051]19970922変更年 2000 年 2 月
19980504変更年 2000 年 2 月
[801]19951002モデル・イヤー変更
20090114AEJ 10/1
[427]200104106 速オートマチック・トランスミッション
20060410オートマチック・トランスミッション、7 速
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[U41]20060427燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
[494]19951002カリフォルニア仕様
20060427米国仕様
 		001 L
5 A 642 150 39 86
ケーブル・ハーネス

ﾌｯﾄﾉｰﾄ解説
[005]
モデル212にのみ適用されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494+U42
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[494]19951002カリフォルニア仕様
20060427米国仕様
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001 L
5 A 642 150 40 86
ケーブル・ハーネス

これに変更 A 642 150 95 89
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -050-072+498/-050-072+U42
ｺｰﾄﾞ日付指定名称
[050]ｺｰﾄﾞ名称がありません
[072]ｺｰﾄﾞ名称がありません
[498]19951002日本仕様
20071025日本仕様
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001 R
5 A 642 150 95 89
ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -050-072+498/-050-072+U42
ｺｰﾄﾞ日付指定名称
[050]ｺｰﾄﾞ名称がありません
[072]ｺｰﾄﾞ名称がありません
[498]19951002日本仕様
20071025日本仕様
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001 R
5 A 642 150 43 86
ケーブル・ハーネス

ﾌｯﾄﾉｰﾄ解説
[005]
モデル212にのみ適用されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+U42/460+U42/051+494+801+U41+U42
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20060427米国仕様
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[051]19970922変更年 2000 年 2 月
19980504変更年 2000 年 2 月
[801]19951002モデル・イヤー変更
20090114AEJ 10/1
[U41]20060427燃料ウォータ・セパレータおよびルブリケーション・パッケージ
 		001 L
5 A 642 150 24 90
ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+U42/460+U42
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20060427米国仕様
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
 		001 L
5 A 642 150 83 88
ハーネス
エンジン・ハーネス 		001 L
5 A 642 150 11 89
ケーブル・ハーネス
エンジン・ハーネス

これに変更 A 642 150 84 88

ﾌｯﾄﾉｰﾄ解説
[013]
次のエンジン以前の場合は、旧部品番号を使用します。

[015]まで ｴﾝｼﾞﾝ: 41003220 => まで 日付: 15/06/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -498-U42
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
20071025日本仕様
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001 R
5 A 642 150 84 88
ハーネス
エンジン・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -498-U42
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
20071025日本仕様
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001 R
5 A 642 150 23 86
ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U42+828
ｺｰﾄﾞ日付指定名称
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
[828]19951002エミッション・コントロール (KAT) - 廃止
20080926触媒コーティング除去
 		001 L
5 A 642 150 90 88
ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+498+800+U42
ｺｰﾄﾞ日付指定名称
[050]ｺｰﾄﾞ名称がありません
[498]19951002日本仕様
20071025日本仕様
[800]19951002モデル・イヤー変更
20080328AEJ 09/1
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001 R
5 A 642 150 63 86
ケーブル・ハーネス

ﾌｯﾄﾉｰﾄ解説
[005]
モデル212にのみ適用されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 052+802/802/803
ｺｰﾄﾞ日付指定名称
[052]19970922変更年 2001 年 2 月
19980504変更年 2001 年 2 月
20101111AEJ 21/2
[802]19951002モデル・イヤー変更
20090420
[803]19951002モデル・イヤー変更
20090420AEJ 22/1
 		001 L
5 A 642 150 64 86
ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -069-498+052+802/-069-498+802/-069-498+803
ｺｰﾄﾞ日付指定名称
[069]ｺｰﾄﾞ名称がありません
[498]19951002日本仕様
20071025日本仕様
[052]19970922変更年 2001 年 2 月
19980504変更年 2001 年 2 月
20101111AEJ 21/2
[802]19951002モデル・イヤー変更
20090420
[803]19951002モデル・イヤー変更
20090420AEJ 22/1
 		001 R
15 A 642 150 89 89
ケーブル・ハーネス
排気ガス背圧センサ

これに変更 A 642 150 90 89 		001
15 A 642 150 90 89
ケーブル・ハーネス
排気ガス背圧センサ 		001
60 A 642 159 35 40
ホルダー
エンジン・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U42
ｺｰﾄﾞ日付指定名称
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001
70 A 221 546 40 43
ホルダー 001 R
100 N 000000 001114
6角丸頭ボルト
ユニット・コンパートメント内にエンジン・ケーブル・ハーネスを固定するツール
M6X15 		001
110 A 000 150 22 15
ケーブル・ガイド 001
900 A 052 545 56 26
クラッチ・ハウジング
車内/エンジン・セパレーション・ポイント
14-PIN SLK2.8, MLK1.2;X18/7 		001
901 A 000 982 28 26
圧着ソケット・コンタクト
0.22-0.35 MM2 MLK1.2S 		NB
902 A 051 545 14 28
ハウジング
排気ガス温度
2-PIN MLK;B6/1 		001
903 A 051 545 14 28
ハウジング
温度センサ、ダンパの手前
2-PIN MLK;B19/13 		001
904 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
904 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
904 A 000 982 28 26
圧着ソケット・コンタクト
0.22-0.35 MM2 MLK1.2S 		NB
905 A 203 545 38 28
プラグ
差圧センサ
3-PIN SLK2.8;B28/8 		001
906 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
907 A 006 540 36 81
ソケット・ハウジング
エアコン・コンプレッサ
2-PIN MQS;A9 		001
908 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[019]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
909 A 022 545 19 26
クラッチ・ハウジング
パワー・ステアリング・ポンプ・バルブ
2-PIN MLK1.2;Y10/1

これに変更 A 029 545 10 26 		001
909 A 029 545 10 26
クラッチ・ハウジング
パワー・ステアリング・ポンプ・バルブ
2-PIN MLK1.2;Y10/1 		001
910 A 210 540 20 81
ハウジング
フューエル・プレッシャ・センサ
2-PIN MQS;B153 		001
911 A 046 545 91 28
ハウジング
O2 センサ
6-PIN MLK1.2;G3/1 		001
912 A 168 545 65 28
ハウジング
オルタネータ
2-PIN SLK2.8;G2 		001
913 A 210 540 20 81
ハウジング
ラジエタ・バイパス・バルブ
2-PIN MQS;Y85 		001
914 A 006 540 42 81
ソケット・ハウジング
インテーク・マニホールドのプレッシャ・センサ
3-PIN MQS;B28 		001
915 A 052 545 38 26
コネクタ・ハウジング
補助ヒータ
2-PIN SLK2.8;R22/3 		001
