一覧

直列4気筒ディーゼル・エンジンOM654 DE20、左ハンドル車
654.920 => OM654

Schema

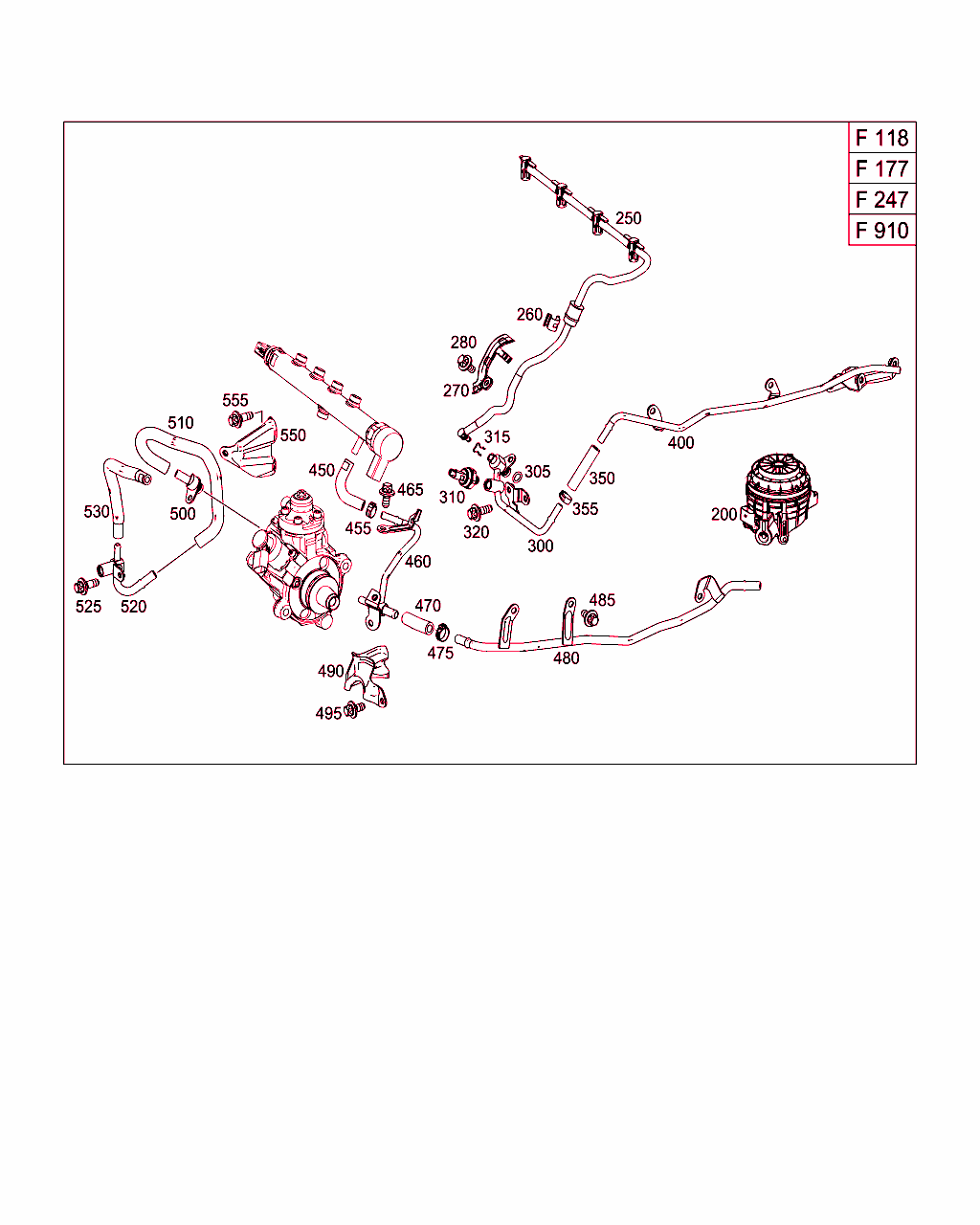

B07300000007.180926

[image]

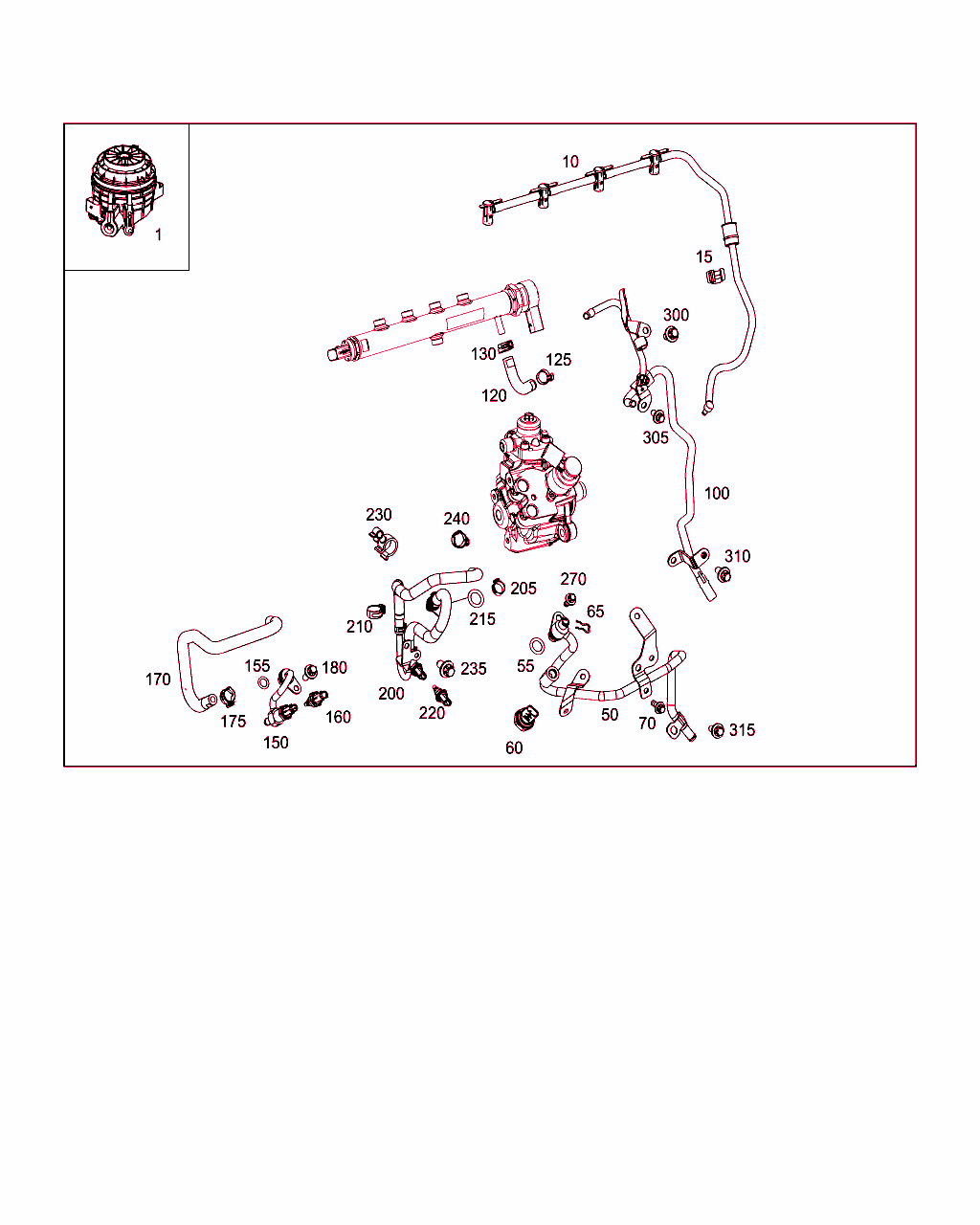

B07300000001.180604

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
1 Q 0000000001
重要情報
部品参照:
KG47 TU40 		001
10 A 654 070 00 32
オイル・ライン
インジェクタからハイプレッシャポンプへ 		001
10 A 654 070 06 01
オイル・ライン
インジェクタからハイプレッシャポンプへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: M014
ｺｰﾄﾞ日付指定名称
[M014]20110824出力強化型エンジン
 		001
15 A 001 546 00 43
ホルダー
オーバフローオイルラインに 		001
50 A 654 070 09 00
フューエル・ライン
ハイプレッシャポンプへ

これに変更 A 654 070 44 00

ﾌｯﾄﾉｰﾄ解説
[010]
次のエンジン以前の場合は、旧部品番号を使用します。

[014]まで ｴﾝｼﾞﾝ: 80111400 => まで 日付: 14/03/2017
 		001
50 A 654 070 44 00
フューエル・ライン
ハイプレッシャポンプへ

[016]まで ｴﾝｼﾞﾝ: 80195248 => まで 日付: 06/12/2017
 		001
50 A 654 070 14 01
フューエル・ライン
ハイプレッシャポンプへ

[017]から ｴﾝｼﾞﾝ: 80195249 => から 日付: 06/12/2017
 		001
50 A 654 070 28 00
フューエル・ライン
ハイプレッシャポンプへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F167
ｺｰﾄﾞ日付指定名称
[F167]20111128モデル167
20111205モデル167
 		001
55 A 027 997 23 45
Oリング
ハイプレッシャポンプへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247-F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
60 A 000 905 06 03
プレッシャ・センサ
低圧ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247-F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
65 A 001 991 58 70
スプリング・クリップ
プレッシャ・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247-F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
70 N 910143 006001
6角丸頭ボルト
フューエル・ライン / クランク・ケース
M6X16 		001
100 A 654 070 21 00
フューエル・ライン
リターン・ライン

これに変更 A 654 070 46 00

ﾌｯﾄﾉｰﾄ解説
[010]
次のエンジン以前の場合は、旧部品番号を使用します。

[018]まで ｴﾝｼﾞﾝ: 80116870 => まで 日付: 27/03/2017
 		001
100 A 654 070 46 00
フューエル・ライン
リターン・ライン 		001
100 A 654 070 53 00
フューエル・ライン
リターン・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F167
ｺｰﾄﾞ日付指定名称
[F167]20111128モデル167
20111205モデル167
 		001
120 A 654 078 00 81
フューエル・ホース
リターン 		001
125 N 000000 004683
クランプ
リターン・ライン 		001
130 A 006 997 18 90
ホース・クランプ
リターン
13-14.5 MM 		001
150 A 654 070 22 00
フューエル・ライン
ハイプレッシャからリターンラインへ

[008]まで ｴﾝｼﾞﾝ: 80095584 => まで 日付: 26/01/2017
 		001
155 A 027 997 23 45
Oリング
リターン・ライン

[008]まで ｴﾝｼﾞﾝ: 80095584 => まで 日付: 26/01/2017
 		001
160 A 000 905 12 03
温度センサ
リターン・ライン

[008]まで ｴﾝｼﾞﾝ: 80095584 => まで 日付: 26/01/2017
 		001
170 A 654 070 10 00
フューエル・ホース
ハイプレッシャからリターンラインへ

[008]まで ｴﾝｼﾞﾝ: 80095584 => まで 日付: 26/01/2017
 		001
175 A 006 997 18 90
ホース・クランプ
リターン・ライン
13-14.5 MM

[008]まで ｴﾝｼﾞﾝ: 80095584 => まで 日付: 26/01/2017
 		002
180 N 910143 006001
6角丸頭ボルト
リターンラインをハイプレッシャポンプに
M6X16

[008]まで ｴﾝｼﾞﾝ: 80095584 => まで 日付: 26/01/2017
 		001
200 A 654 070 27 00
フューエル・ホース
ハイプレッシャからリターンラインへ

[009]から ｴﾝｼﾞﾝ: 80095585 => から 日付: 26/01/2017
 		001
200 Q 0000000001
重要情報
部品参照:
KG47 TU40 		001
205 N 000000 004732
クランプ
ハイプレッシャからリターンラインへ

[009]から ｴﾝｼﾞﾝ: 80095585 => から 日付: 26/01/2017
 		002
210 N 000000 004683
クランプ
ハイプレッシャからリターンラインへ

[009]から ｴﾝｼﾞﾝ: 80095585 => から 日付: 26/01/2017
 		001
215 A 027 997 23 45
Oリング
リターン・ライン

[009]から ｴﾝｼﾞﾝ: 80095585 => から 日付: 26/01/2017
 		001
220 A 000 905 12 03
温度センサ
リターン・ライン

[009]から ｴﾝｼﾞﾝ: 80095585 => から 日付: 26/01/2017
 		001
230 A 001 995 05 65
ホース・クランプ

[009]から ｴﾝｼﾞﾝ: 80095585 => から 日付: 26/01/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247-F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
235 N 910143 006001
6角丸頭ボルト
リターン・ライン・ホルダ
M6X16

[009]から ｴﾝｼﾞﾝ: 80095585 => から 日付: 26/01/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247-F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
240 A 006 997 18 90
ホース・クランプ
リターン・ライン
13-14.5 MM

[009]から ｴﾝｼﾞﾝ: 80095585 => から 日付: 26/01/2017
 		001
250 A 654 070 00 32
オイル・ライン
インジェクタからハイプレッシャポンプへ 		001
260 A 001 546 00 43
ホルダー
オーバフローオイルラインに 		001
270 A 654 070 82 00
ガイドチューブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
270 N 910143 006001
6角丸頭ボルト
リターンラインをハイプレッシャポンプに
M6X16

[009]から ｴﾝｼﾞﾝ: 80095585 => から 日付: 26/01/2017
 		001
280 N 910143 006000
6角丸頭ボルト
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
300 A 654 070 73 32
フューエル・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
300 N 910143 006000
6角丸頭ボルト
リターンライン、上部
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F167/F172/F205/F206/F213/F238/F253/F257/F447/F907
ｺｰﾄﾞ日付指定名称
[F167]20111128モデル167
20111205モデル167
[F172]20110823モデル 172
[F205]20110823モデル・シリーズ205
[F206]20140310モデル206
20140515モデル206
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
[F253]20100122モデル・シリーズ 253
20110823モデル・シリーズ 253
[F257]20111102モデル257
[F447]20090312モデル・シリーズ447
20110823モデル・シリーズ447
[F907]20120710モデル907トランスポータVS30
20130306モデル907トランスポータVS30
 		001
305 A 027 997 23 45
Oリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
305 N 910143 006000
6角丸頭ボルト
リターンライン、中央
M6X12 		001
310 A 000 905 06 03
プレッシャ・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
310 N 910143 006000
6角丸頭ボルト
リターンライン、下部
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F167-F177-F206-F247-F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F167]20111128モデル167
20111205モデル167
[F177]20140508モデル177
[F206]20140310モデル206
20140515モデル206
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
315 A 001 991 58 70
スプリング・クリップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
315 N 910143 006001
6角丸頭ボルト
リターンラインおよびフィードラインホルダ
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247-F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
320 N 910143 006001
6角丸頭ボルト
フューエル・ライン / クランク・ケース
M6X16 		001
320 N 910143 006001
6角丸頭ボルト
フューエル・ラインをタイミング・ケースに
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
320 N 910143 006001
6角丸頭ボルト
フューエル・ライン / ブラケット
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
350 A 654 078 99 00
フューエル・ホース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
355 N 000000 004683
クランプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		002
400 A 654 070 72 32
フューエル・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
450 A 654 078 00 01
フューエル・ホース
リターン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
455 N 000000 004683
クランプ
リターン・ライン 		001
460 A 654 070 18 01
フューエル・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
465 N 910143 006000
6角丸頭ボルト
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910/120K+F907
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
[120K]2006092960度横置きエンジン
20120427エンジンの横位置取付け
[F907]20120710モデル907トランスポータVS30
20130306モデル907トランスポータVS30
 		001
470 A 654 078 01 01
フューエル・ホース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
475 N 000000 004732
クランプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		002
480 A 654 070 17 01
フューエル・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
485 N 910143 006000
6角丸頭ボルト
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		003
490 A 654 078 46 00
保護プレート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
495 N 910143 006000
6角丸頭ボルト
保護プレート / ホルダ
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
495 N 910143 006000
6角丸頭ボルト
SHIELD TO FUEL LINE
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
500 A 654 070 56 00
コネクティングピース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
510 A 654 078 02 01
フューエル・ホース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
520 A 654 070 55 00
接続ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
525 N 910143 006001
6角丸頭ボルト
フューエル・ホース / ブラケット
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
530 A 654 070 71 01
フューエル・ホース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
550 A 654 070 58 00
ホルダー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247/F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
555 N 910143 006001
6角丸頭ボルト
クランクケースに取り付けるブラケット
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		002
