一覧

直列4気筒ディーゼル・エンジンOM654 DE20、左ハンドル車
654.920 => OM654

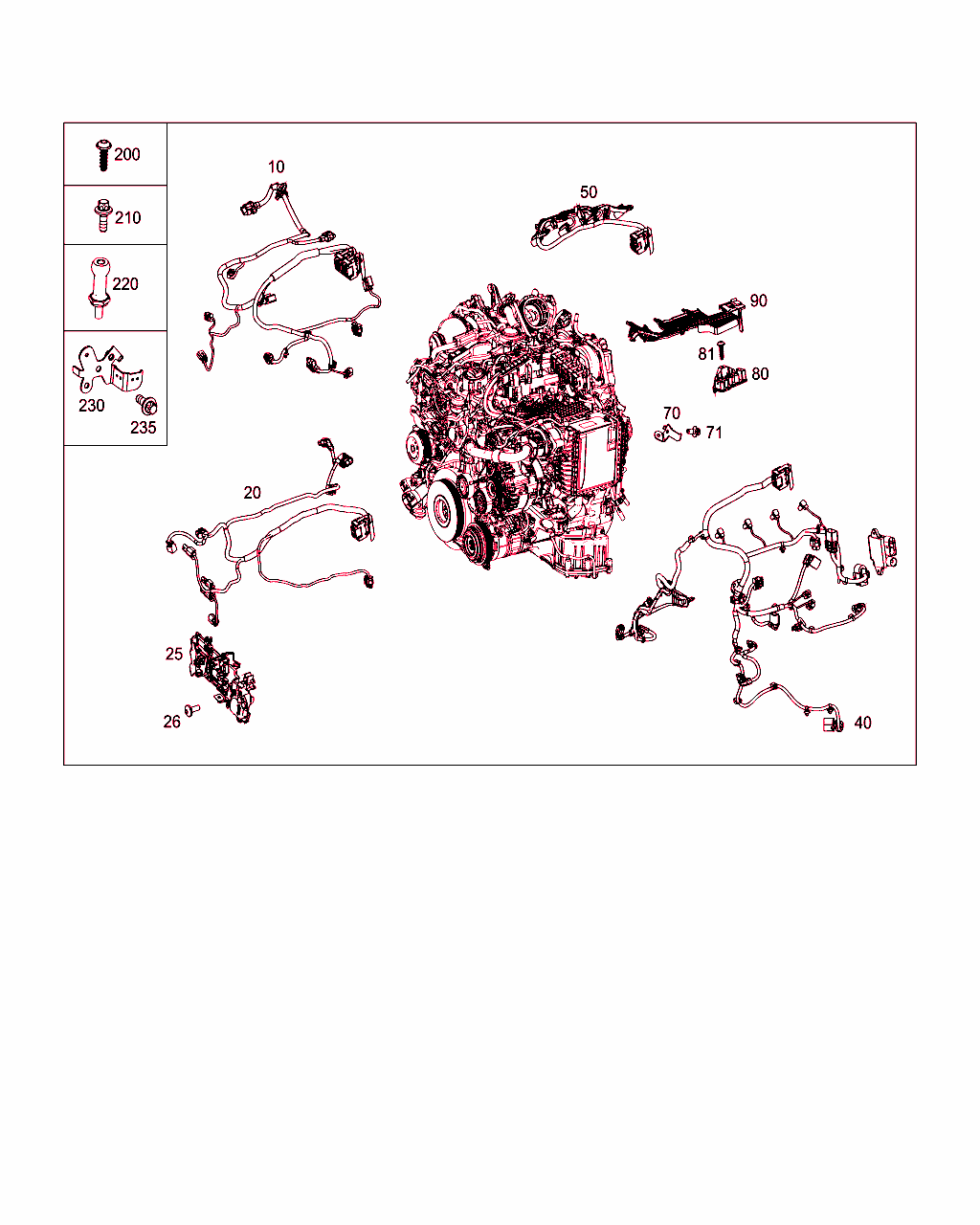

Schema

B54120000589.180926

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 654 150 04 00
ケーブル・ハーネス
ターボチャージャ/エア・マス・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F205/F213/F238/F257
ｺｰﾄﾞ日付指定名称
[F205]20110823モデル・シリーズ205
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
[F257]20111102モデル257
 		001
10 A 654 150 04 00
ケーブル・ハーネス/ブラケット
接続2および接続3コントロール・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F205+U41/828+F205/F213+U41/828+F213/F238+U41/828+F238/F257+U41/828+F257
ｺｰﾄﾞ日付指定名称
[F205]20110823モデル・シリーズ205
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
[F257]20111102モデル257
[U41]20121017燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[828]19951002エミッション・コントロール (KAT) - 廃止
20121017触媒コーティング除去
 		001
10 A 654 150 04 00
ケーブル・ハーネス/ブラケット
接続2および接続3コントロール・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 926+F205/828+F205/926+F213/828+F213/926+F238/828+F238/926+F257/828+F257
ｺｰﾄﾞ日付指定名称
[F205]20110823モデル・シリーズ205
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
[F257]20111102モデル257
[828]19951002エミッション・コントロール (KAT) - 廃止
20121017触媒コーティング除去
[926]19970909エミッション・コントロール、ユーロ 4 対策
20171102欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
10 A 654 150 37 00
ケーブル・ハーネス
接続2および接続3コントロール・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421+F205+M014/421+F213+M014/421+F238+M014/421+F257+M014
ｺｰﾄﾞ日付指定名称
[421]201109139速オートマチック・トランスミッション
[F205]20110823モデル・シリーズ205
[M014]20110824出力強化型エンジン
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
[F257]20111102モデル257
 		001
10 A 654 150 61 02
ケーブル・ハーネス
接続1および接続5コントロールユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
10 A 654 150 62 02
ケーブル・ハーネス
CONTROL UNIT CONNECTIONS 2, 3 AND 4
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 971+F118/971+F177/971+F247
ｺｰﾄﾞ日付指定名称
[971]20170904第1.5世代DPF付エグゾーストシステム
20171130第1.5世代DPF付エグゾーストシステム
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
20 A 654 150 06 00
ケーブル・ハーネス
接続4コントロール・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F205/F213/F238/F253/F257
ｺｰﾄﾞ日付指定名称
[F205]20110823モデル・シリーズ205
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
[F253]20100122モデル・シリーズ 253
20110823モデル・シリーズ 253
[F257]20111102モデル257
 		001
20 A 654 150 25 00
ケーブル・ハーネス/ブラケット
接続4コントロール・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F205+U41/828+F205/F213+U41/828+F213/F238+U41/828+F238/F253+U41/828+F253/F257+U41/828+F257/926+F205/926+F213/926+F238/926+F253/926+F257
ｺｰﾄﾞ日付指定名称
[F205]20110823モデル・シリーズ205
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
[F253]20100122モデル・シリーズ 253
20110823モデル・シリーズ 253
[F257]20111102モデル257
[U41]20121017燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[828]19951002エミッション・コントロール (KAT) - 廃止
20121017触媒コーティング除去
[926]19970909エミッション・コントロール、ユーロ 4 対策
20171102欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
20 A 654 150 40 00
ケーブル・ハーネス
接続4コントロール・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421+F205+M014/421+F213+M014/421+F238+M014/421+F257+M014
ｺｰﾄﾞ日付指定名称
[421]201109139速オートマチック・トランスミッション
[F205]20110823モデル・シリーズ205
[M014]20110824出力強化型エンジン
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
[F257]20111102モデル257
 		001
20 A 654 150 79 00
ケーブル・ハーネス
接続4コントロール・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421+F167+M014
ｺｰﾄﾞ日付指定名称
[421]201109139速オートマチック・トランスミッション
[F167]20111128モデル167
20111205モデル167
[M014]20110824出力強化型エンジン
 		001
25 A 654 159 23 00
ケーブル・ガイド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247-F910+M014
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
[M014]20110824出力強化型エンジン
 		001
25 A 654 159 00 25
ケーブル・ガイド

これに変更 A 654 159 22 00

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247-F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
25 A 654 159 22 00
ケーブル・ガイド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247-F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
26 N 000000 001476
6角丸頭ボルト
ケーブル・ガイド
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247-F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		004
40 A 654 150 02 00
ケーブル・ハーネス
接続1コントロール・ユニット

[004]まで ｴﾝｼﾞﾝ: 80138018 => まで 日付: 29/05/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F205/F213/F238/F257
ｺｰﾄﾞ日付指定名称
[F205]20110823モデル・シリーズ205
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
[F257]20111102モデル257
 		001
40 A 654 150 64 00
ケーブル・ハーネス
接続1コントロール・ユニット

[005]から ｴﾝｼﾞﾝ: 80138019 => から 日付: 29/05/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F205/F213/F238/F257
ｺｰﾄﾞ日付指定名称
[F205]20110823モデル・シリーズ205
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
[F257]20111102モデル257
 		001
40 A 654 150 24 00
ケーブル・ハーネス
接続1コントロール・ユニット

[004]まで ｴﾝｼﾞﾝ: 80138018 => まで 日付: 29/05/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F253/F205+M005/F213+M005/F238+M005/F253+M005
ｺｰﾄﾞ日付指定名称
[F253]20100122モデル・シリーズ 253
20110823モデル・シリーズ 253
[F205]20110823モデル・シリーズ205
[M005]199606254 マチック・ドライブ車
201108234 マチック搭載車/全輪駆動車
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
 		001
40 A 654 150 66 00
ケーブル・ハーネス
接続1コントロール・ユニット

[005]から ｴﾝｼﾞﾝ: 80138019 => から 日付: 29/05/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F253/F205+M005/F213+M005/F238+M005/F253+M005
ｺｰﾄﾞ日付指定名称
[F253]20100122モデル・シリーズ 253
20110823モデル・シリーズ 253
[F205]20110823モデル・シリーズ205
[M005]199606254 マチック・ドライブ車
201108234 マチック搭載車/全輪駆動車
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
 		001
40 A 654 150 60 00
ケーブル・ハーネス
接続1コントロール・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421+F205+ME05/421+F213+ME05
ｺｰﾄﾞ日付指定名称
[421]201109139速オートマチック・トランスミッション
[F205]20110823モデル・シリーズ205
[ME05]20120416ハイブリッド・ドライブ85KW-94KWバリエーション(プラグインを含む)
[F213]20110823モデル・シリーズ 213
 		001
40 A 654 150 33 00
ケーブル・ハーネス
接続1コントロール・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421+F205+M014/421+F213+M014/421+F238+M014/421+F257+M014
ｺｰﾄﾞ日付指定名称
[421]201109139速オートマチック・トランスミッション
[F205]20110823モデル・シリーズ205
[M014]20110824出力強化型エンジン
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
[F257]20111102モデル257
 		001
40 A 654 150 75 00
ケーブル・ハーネス
接続1コントロール・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421+F167+M014
ｺｰﾄﾞ日付指定名称
[421]201109139速オートマチック・トランスミッション
[F167]20111128モデル167
20111205モデル167
[M014]20110824出力強化型エンジン
 		001
50 A 654 150 08 00
ケーブル・ハーネス
接続5コントロール・ユニットからインジェクタへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F205/F213/F238/F253/F257
ｺｰﾄﾞ日付指定名称
[F205]20110823モデル・シリーズ205
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
[F253]20100122モデル・シリーズ 253
20110823モデル・シリーズ 253
[F257]20111102モデル257
 		001
50 A 654 150 08 00
ケーブル・ハーネス
接続5コントロール・ユニットからインジェクタへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F205+M005/F213+M005/F238+M005/F253+M005/F257+M005
ｺｰﾄﾞ日付指定名称
[F205]20110823モデル・シリーズ205
[M005]199606254 マチック・ドライブ車
201108234 マチック搭載車/全輪駆動車
[F213]20110823モデル・シリーズ 213
[F238]20100122モデル・シリーズ 238
20110913モデル・シリーズ 238
[F253]20100122モデル・シリーズ 253
20110823モデル・シリーズ 253
[F257]20111102モデル257
 		001
70 A 654 159 03 40
ホルダー
車両ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247-F447-F906-F907-F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F447]20090312モデル・シリーズ447
20110823モデル・シリーズ447
[F906]20110823モデル906(トランスポータ NCV3)
[F907]20120710モデル907トランスポータVS30
20130306モデル907トランスポータVS30
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
70 A 654 159 24 00
ホルダー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F177/F247
ｺｰﾄﾞ日付指定名称
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
71 N 910143 006000
6角丸頭ボルト
車両ケーブルハーネス用ホルダ
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247-F447-F906-F907-F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F447]20090312モデル・シリーズ447
20110823モデル・シリーズ447
[F906]20110823モデル906(トランスポータ NCV3)
[F907]20120710モデル907トランスポータVS30
20130306モデル907トランスポータVS30
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
71 N 910143 006001
6角丸頭ボルト
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
80 A 000 545 97 12
ディストリビュータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
81 A 006 990 69 12
ラウンド・ヘッド・ボルト
パワー・ディストリビュータ
6X22
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
90 A 654 159 22 25
ケーブル・ガイド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F118-F177-F247-F910
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
[F910]20140408モデル910 SPRINTER Q
20161014モデル910 SPRINTER Q
 		001
200 A 006 990 65 12
ラウンド・ヘッド・ボルト
ケーブル・ダクトをシリンダ・ヘッド・カバーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
210 N 910143 006001
6角丸頭ボルト
CABLE DUCT TO EXHAUST GAS RECIRCULATION VALVE
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		003
220 A 628 023 00 74
ボール・ピン
CABLE DUCT TO EXHAUST GAS RECIRCULATION VALVE
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
230 A 654 159 40 00
ホルダー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
235 N 910143 006000
6角丸頭ボルト
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F118/F177/F247
ｺｰﾄﾞ日付指定名称
[F118]20140109モデル118
20140508モデル118
[F177]20140508モデル177
[F247]20120510モデル247
20131114モデル247
 		001
