一覧

V型6気筒ディーゼル・エンジン OM642 D30、左ハンドル車 REPO. GEST.
642.852 => OM642

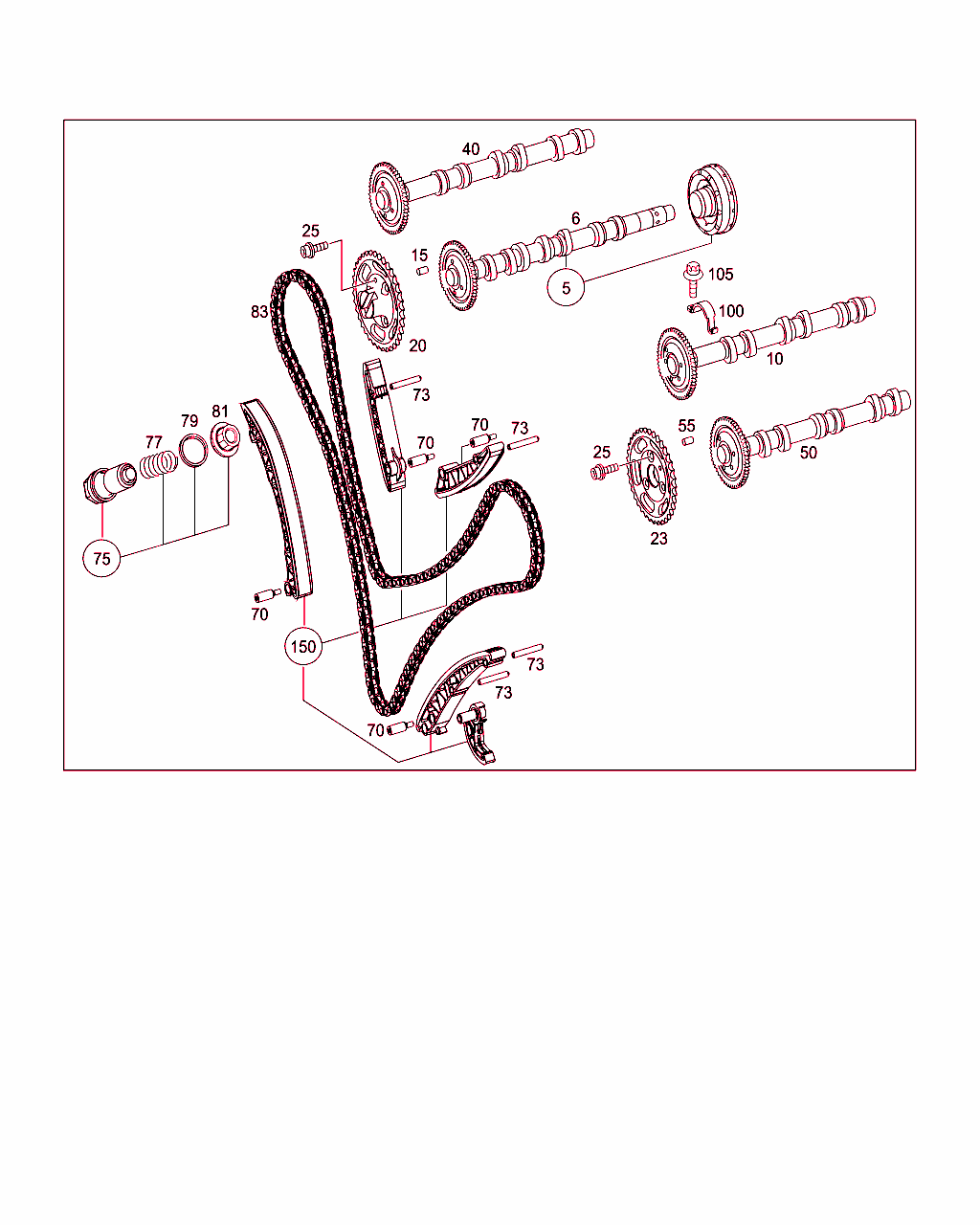

Schema

B05015000231.150507

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 642 050 61 01
カムシャフト
右インテーク

[002]まで ｴﾝｼﾞﾝ: 41606829 => まで 日付: 16/06/2014 除外したﾓﾃﾞﾙｲﾔｰ: P 416074504163738641657067417530354185268641895587
まで ｴﾝｼﾞﾝ: 41606829 => まで 日付: 16/06/2014 除外したﾓﾃﾞﾙｲﾔｰ: M4122079241226569
 		001
6 A 642 050 72 01
カムシャフト
右インテーク 		001
10 A 642 050 28 01
カムシャフト
左インテーク 		001
15 A 611 997 02 10
シリンダ・ピン
右インテーク 		001
20 A 646 050 02 49
チェーン・スプロケット
右エグゾースト

[002]まで ｴﾝｼﾞﾝ: 41606829 => まで 日付: 16/06/2014 除外したﾓﾃﾞﾙｲﾔｰ: P 416074504163738641657067417530354185268641895587
まで ｴﾝｼﾞﾝ: 41606829 => まで 日付: 16/06/2014 除外したﾓﾃﾞﾙｲﾔｰ: M4122079241226569
 		001
20 A 642 052 18 01
チェーン・スプロケット
右エグゾースト

[003]から ｴﾝｼﾞﾝ: 41606830 => から 日付: 16/06/2014 除外したﾓﾃﾞﾙｲﾔｰ: P 4122079241226569
から ｴﾝｼﾞﾝ: 41606830 => から 日付: 16/06/2014 除外したﾓﾃﾞﾙｲﾔｰ: M416074504163738641657067417530354185268641895587
 		001
20 A 642 052 18 01
チェーン・スプロケット
右エグゾースト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B03
ｺｰﾄﾞ日付指定名称
[B03]20081212ダイレクト・スタート/ECOスタート・ストップ機能
 		001
20 A 642 052 18 01
チェーン・スプロケット
右エグゾースト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B03+FX
ｺｰﾄﾞ日付指定名称
[B03]20081212ダイレクト・スタート/ECOスタート・ストップ機能
[FX]20060420オプション装備
 		001
20 A 642 050 03 49
チェーン・スプロケット
右エグゾースト

ﾌｯﾄﾉｰﾄ解説
[004]
モデル212には適用されません。
 		001
20 A 642 050 03 49
チェーン・スプロケット
右エグゾースト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804+B03/805+B03
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101020AEJ 23/1
[B03]20081212ダイレクト・スタート/ECOスタート・ストップ機能
[805]19951002モデル・イヤー変更
20110404AEJ 24/1
 		001
20 A 642 050 03 49
チェーン・スプロケット
右エグゾースト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804+B03+FC/805+B03+FC
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101020AEJ 23/1
[B03]20081212ダイレクト・スタート/ECOスタート・ストップ機能
[FC]20110404クーペ
[805]19951002モデル・イヤー変更
20110404AEJ 24/1
 		001
20 A 642 052 18 01
チェーン・スプロケット
右エグゾースト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B03+U41/828+B03/926+B03/804+B03+U41/805+B03+U41
ｺｰﾄﾞ日付指定名称
[B03]20081212ダイレクト・スタート/ECOスタート・ストップ機能
[U41]20060427燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[828]19951002エミッション・コントロール (KAT) - 廃止
20080926触媒コーティング除去
[926]19970909エミッション・コントロール、ユーロ 4 対策
20121214欧州公害規制「ユーロ4」技術によるエミッション・コントロール
[804]19951002モデル・イヤー変更
20101020AEJ 23/1
[805]19951002モデル・イヤー変更
20110404AEJ 24/1
 		001
20 A 642 050 03 49
チェーン・スプロケット
右エグゾースト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805+B03+FC/806+B03+FC/805+B03+FX/806+B03+FX/805+FX
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20110404AEJ 24/1
[B03]20081212ダイレクト・スタート/ECOスタート・ストップ機能
[FC]20110404クーペ
[806]19951002モデル・イヤー変更
20121214AEJ 25/1
[FX]20060420オプション装備
 		001
23 A 642 052 17 01
スプロケット
左エグゾースト

[005]まで ｴﾝｼﾞﾝ: 41626891 => まで 日付: 14/08/2014 除外したﾓﾃﾞﾙｲﾔｰ: M412207924131881441539118
 		001
23 A 642 052 19 01
チェーン・スプロケット
左エグゾースト

[006]から ｴﾝｼﾞﾝ: 41626892 => から 日付: 14/08/2014 除外したﾓﾃﾞﾙｲﾔｰ: P 412207924131881441539118
 		001
25 A 611 990 00 10
ボルト
カムシャフト・スプロケットを右カムシャフトに、デュプレックス・チェーン・ドライブの場合
M7X25 		003
25 A 611 990 05 22
アウタ6角丸頭ボルト
カムシャフト・スプロケットを右カムシャフトに、シングル・チェーン・ドライブの場合
M7X20.3 		003
25 A 000 990 47 10
ボルト
右カムシャフトのカムシャフト・タイミング・スプロケット
M7X20.3
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B03
ｺｰﾄﾞ日付指定名称
[B03]20081212ダイレクト・スタート/ECOスタート・ストップ機能
 		003
25 A 010 990 98 04
シリンダ・ボルト
右カムシャフトのカムシャフト・タイミング・スプロケット
M7X30 		003
25 A 010 990 98 04
シリンダ・ボルト
右カムシャフトのカムシャフト・タイミング・スプロケット
M7X30
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804+B03
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101020AEJ 23/1
[B03]20081212ダイレクト・スタート/ECOスタート・ストップ機能
 		003
25 A 010 990 98 04
シリンダ・ボルト
右カムシャフトのカムシャフト・タイミング・スプロケット
M7X30
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B03
ｺｰﾄﾞ日付指定名称
[B03]20081212ダイレクト・スタート/ECOスタート・ストップ機能
 		003
25 A 010 990 98 04
シリンダ・ボルト
右カムシャフトのカムシャフト・タイミング・スプロケット
M7X30
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B03+FC
ｺｰﾄﾞ日付指定名称
[B03]20081212ダイレクト・スタート/ECOスタート・ストップ機能
[FC]20110404クーペ
 		003
25 A 611 990 05 22
アウタ6角丸頭ボルト
右カムシャフトのカムシャフト・タイミング・スプロケット
M7X20.3
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B03+U41/828+B03/926+B03
ｺｰﾄﾞ日付指定名称
[B03]20081212ダイレクト・スタート/ECOスタート・ストップ機能
[U41]20060427燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[828]19951002エミッション・コントロール (KAT) - 廃止
20080926触媒コーティング除去
[926]19970909エミッション・コントロール、ユーロ 4 対策
20121214欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		003
25 A 611 990 05 22
アウタ6角丸頭ボルト
左カムシャフトのカムシャフト・タイミング・スプロケット
M7X20.3 		006
25 A 000 990 47 10
ボルト
左カムシャフトのカムシャフト・タイミング・スプロケット
M7X20.3
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B03
ｺｰﾄﾞ日付指定名称
[B03]20081212ダイレクト・スタート/ECOスタート・ストップ機能
 		003
40 A 642 050 12 00
カムシャフト
右エグゾースト 		001
50 A 642 050 35 01
カムシャフト
左エグゾースト 		001
50 A 642 050 11 00
カムシャフト
左エグゾースト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 800/801/802/803/804/805
ｺｰﾄﾞ日付指定名称
[800]19951002モデル・イヤー変更
20080328AEJ 09/1
[801]19951002モデル・イヤー変更
20090114AEJ 10/1
[802]19951002モデル・イヤー変更
20090420
[803]19951002モデル・イヤー変更
20090420AEJ 22/1
[804]19951002モデル・イヤー変更
20101020AEJ 23/1
[805]19951002モデル・イヤー変更
20110404AEJ 24/1
 		001
55 A 611 997 02 10
シリンダ・ピン
左エグゾースト 		001
70 A 642 052 00 74
ピン
右シリンダ・ブロックに取り付けるスライド・レール 		001
70 A 642 052 00 74
ピン
シリンダ・ブロックに取り付けるスライド・レール 		001
70 A 642 052 00 74
ピン
左シリンダブロックのガイド・レール 		002
73 A 642 052 03 74
ピン
右シリンダ・ブロックに取り付けるスライド・レール 		001
73 A 642 052 03 74
ピン
左シリンダブロックのガイド・レール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B03
ｺｰﾄﾞ日付指定名称
[B03]20081212ダイレクト・スタート/ECOスタート・ストップ機能
 		003
75 A 642 050 03 11
チェーン・テンショナ 001
77 A 606 993 03 01
スプリング 001
79 A 611 997 00 44
シールリング 001
81 A 606 052 00 76
ウインドウ 001
83 A 000 993 10 76
チェーン
ダブル・スリーブ・チェーン

これに変更 A 000 993 63 76

[005]まで ｴﾝｼﾞﾝ: 41626891 => まで 日付: 14/08/2014 除外したﾓﾃﾞﾙｲﾔｰ: M412207924131881441539118
 		001
83 A 000 993 63 76
チェーン
ダブル・スリーブ・チェーン

[005]まで ｴﾝｼﾞﾝ: 41626891 => まで 日付: 14/08/2014 除外したﾓﾃﾞﾙｲﾔｰ: M412207924131881441539118
 		001
83 A 000 993 71 76
スリーブ・チェーン
シングル・スリーブ・チェーン

[006]から ｴﾝｼﾞﾝ: 41626892 => から 日付: 14/08/2014 除外したﾓﾃﾞﾙｲﾔｰ: P 412207924131881441539118
 		001
83 A 000 993 71 76
スリーブ・チェーン
シングル・スリーブ・チェーン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B03
ｺｰﾄﾞ日付指定名称
[B03]20081212ダイレクト・スタート/ECOスタート・ストップ機能
 		001
100 A 642 052 02 40
ホルダー
右 		004
100 A 642 052 02 40
ホルダー
左 		004
105 N 910142 006000
6角丸頭ボルト
ブラケット固定用ツール
M6X12 		008
150 A 642 050 26 00
スライド・レール
部品セット、デュプレックス・チェーン用

[005]まで ｴﾝｼﾞﾝ: 41626891 => まで 日付: 14/08/2014 除外したﾓﾃﾞﾙｲﾔｰ: M412207924131881441539118
 		001
150 A 642 050 27 00
スライド・レール
部品セット、シングル・チェーン用

[006]から ｴﾝｼﾞﾝ: 41626892 => から 日付: 14/08/2014 除外したﾓﾃﾞﾙｲﾔｰ: P 412207924131881441539118
 		001
