ゲレンデヴァーゲン ホイールベース 2400 MM、オープン・ボディ
460.210 => 230 G
M: 115973
GM: 711200, 711202
GA: 720106
VG: 750600, 750602
VA: 730300, 730301, 730328
HA: 741501, 741502, 741503, 741518
LG: 760206, 765502
FH: 460512

Schema

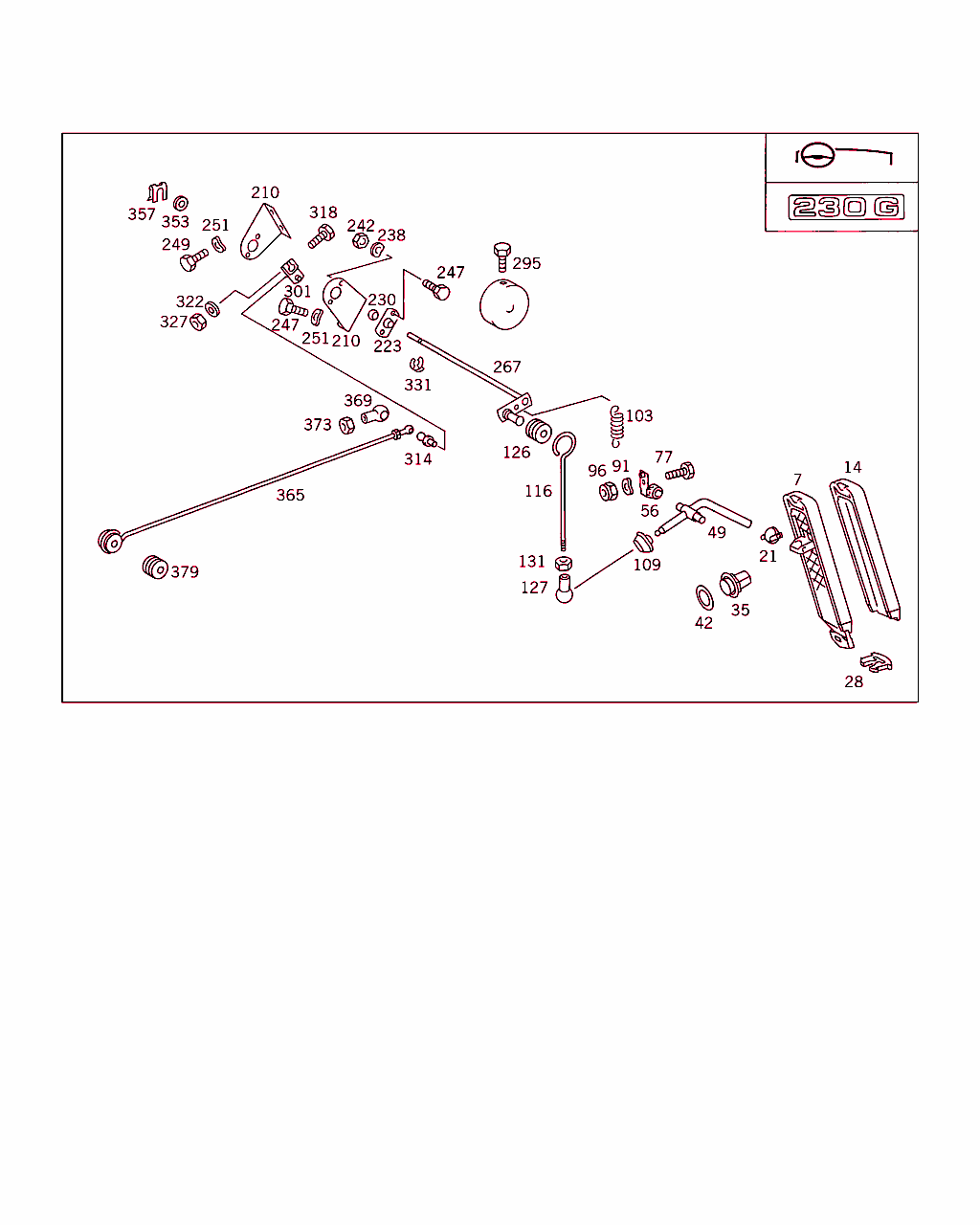

B30015000007.950330

[image]

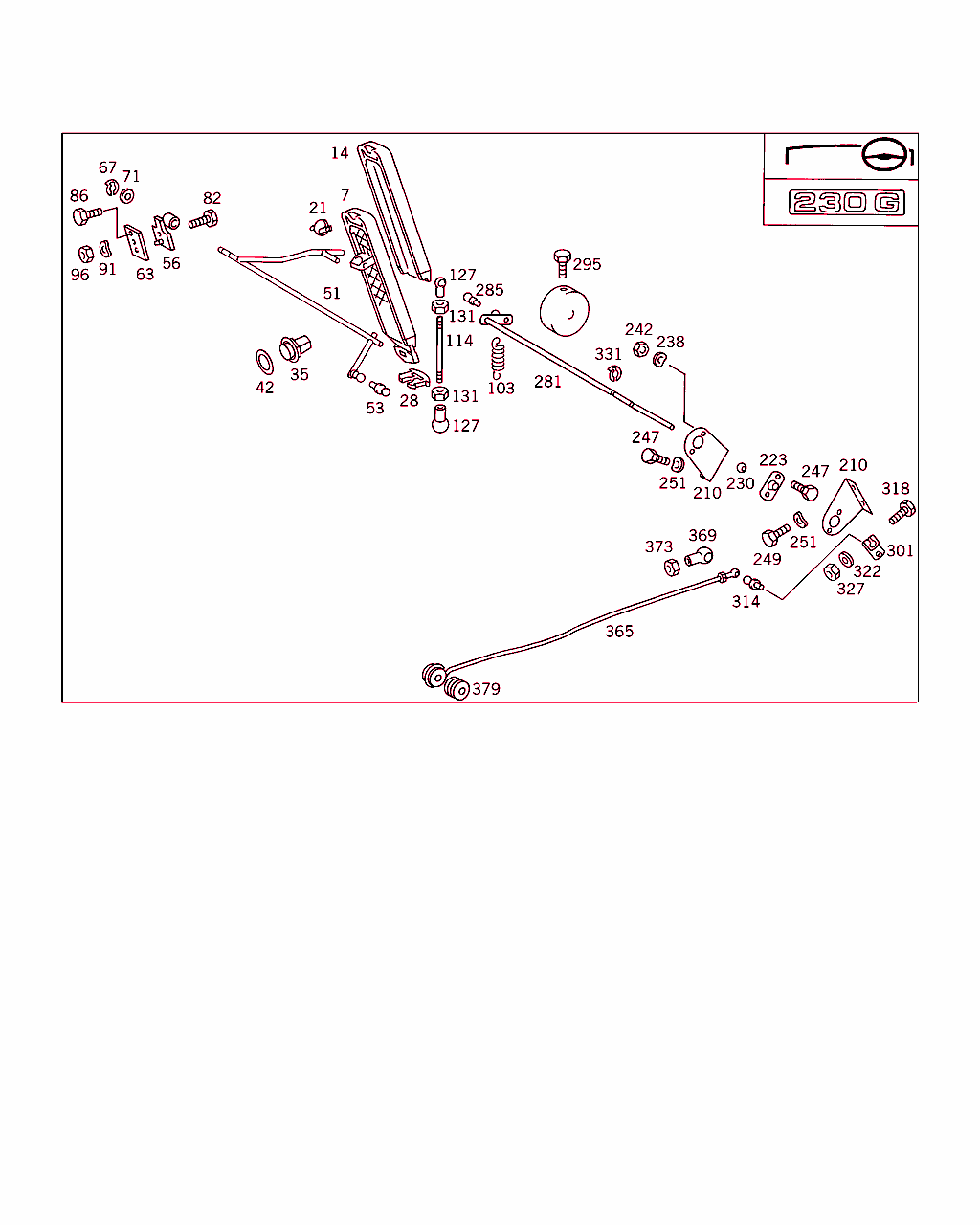

B30015000008.950330

[image]

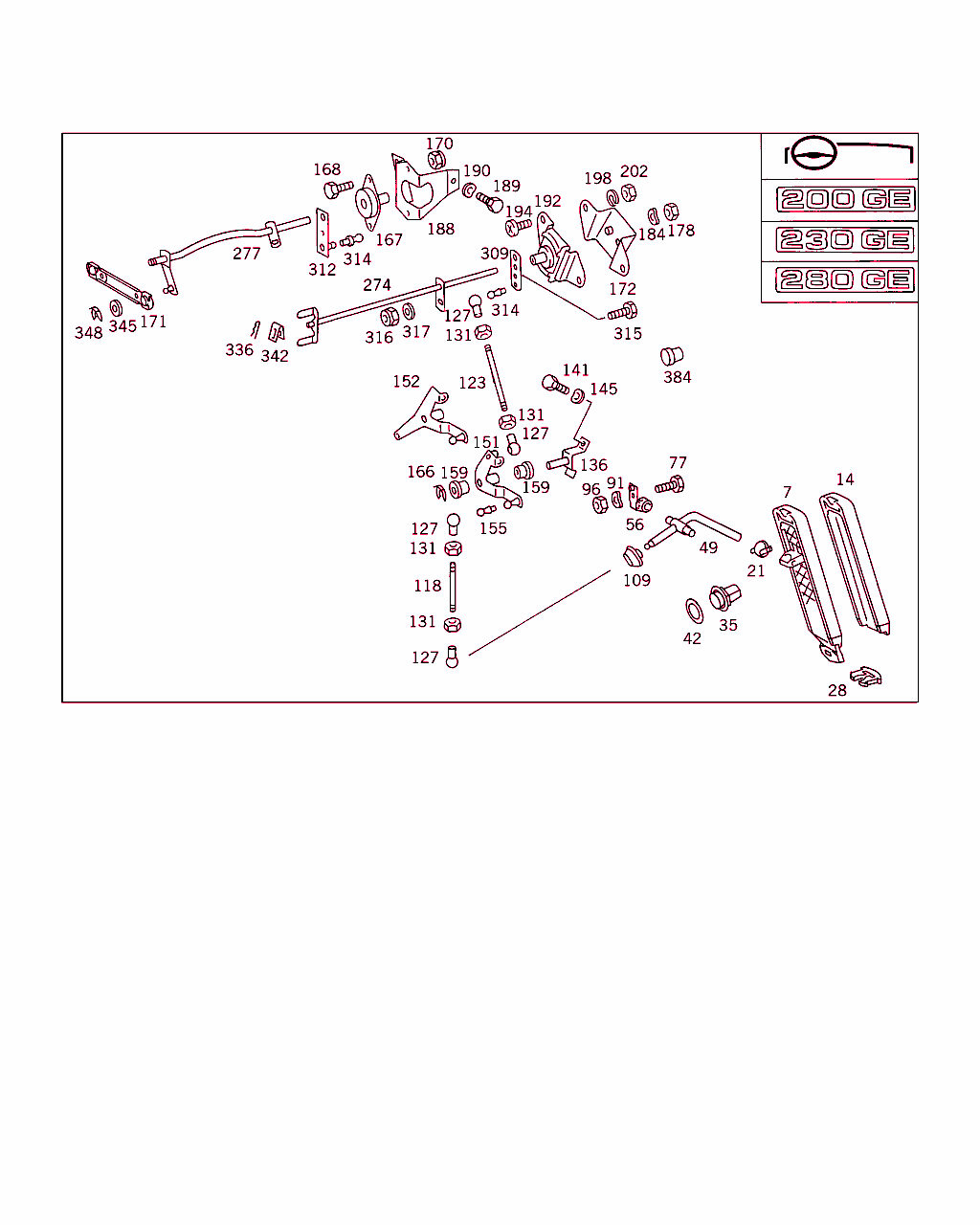

B30015000009.950330

[image]

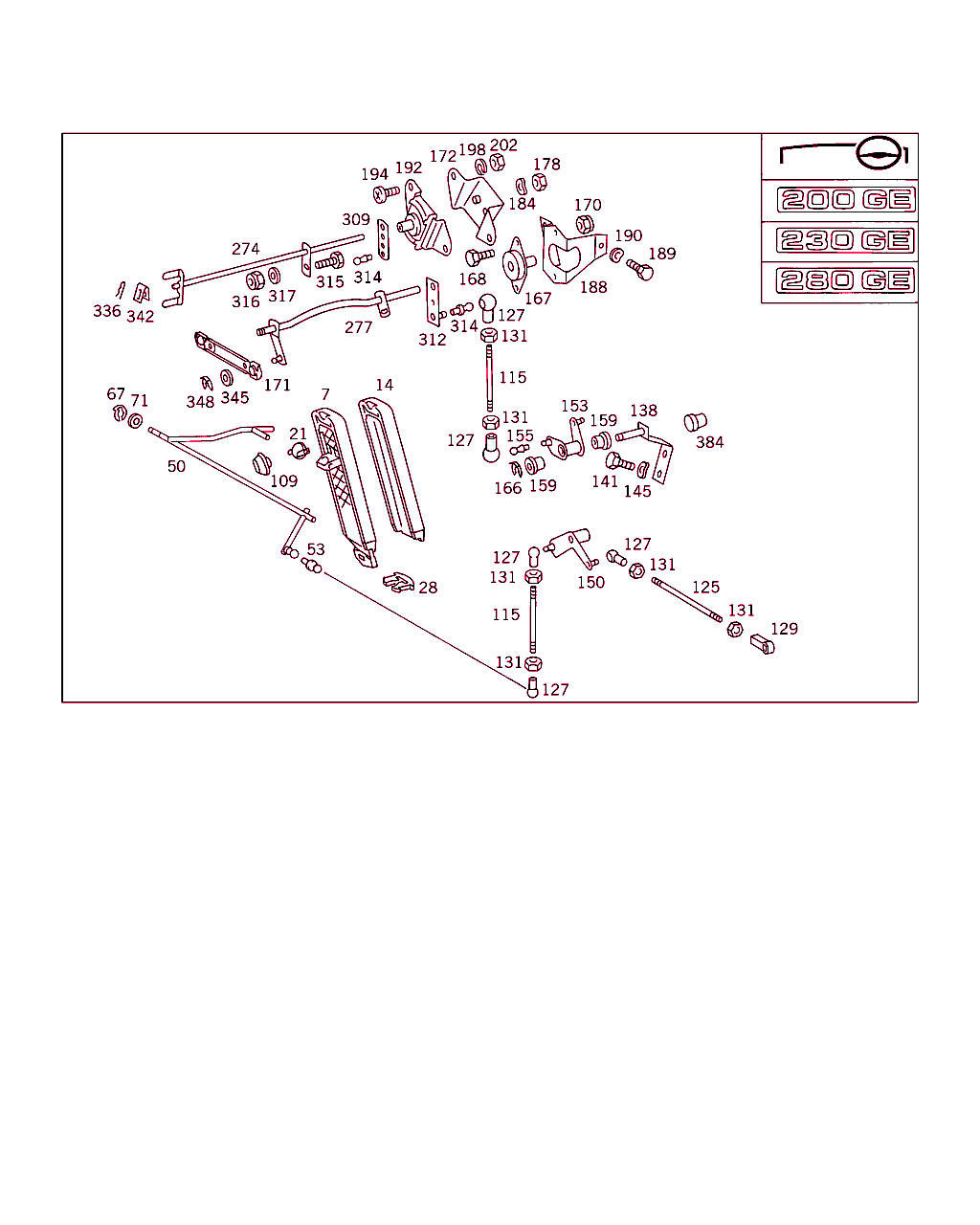

B30015000010.950330

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
7 A 123 300 02 04
アクセル・ペダル 001
14 A 123 301 00 82
カバー 001
21 A 123 301 00 22
ジョイント 001
28 A 124 988 86 78
クリップ
アクセル・ペダル 		001
35 A 115 301 02 41
ストッパ
アクセル・ペダル 		001 M
35 A 000 300 01 41
キック・ダウン・スイッチ
アクセル・ペダル 		001 A
42 A 115 997 06 40
シール・リング 001
49 A 460 300 07 25
レバー 001 L
51 A 460 300 02 20
シャフト
(コントロール・シャフト)

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
035692
901874
 		001 R
51 A 460 300 32 20
シャフト
(コントロール・シャフト)

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降:
035693
901875
 		001 R
53 N 071803 008207
ボール・ジャーナル 001 R
56 A 123 301 01 18
ベアリング
コントロール・シャフト 		002
63 A 460 301 00 84
シム
ファイヤウォールに取り付けるマウント 		001 R
67 N 912001 012001
ヒューズ
コントロール・シャフト 		002 R
71 N 000988 012009
フィッティング・ワッシャ
コントロール・シャフト 		002 R
77 N 000933 006102
ボルト
ファイヤウォールに取り付けるマウント
M 6X16 		002 L
77 N 000933 006102
ボルト
ファイヤウォールに取り付けるマウント
M 6X16 		001 R
82 N 000933 006127
ボルト
ファイヤウォールに取り付けるマウント
M 6X25 		001 R
86 N 000933 006229
ボルト
ファイヤウォールに取り付けるマウント
M 6X8 		001 R
91 N 000137 006204
スプリングワッシャ
ファイヤウォールに取り付けるマウント 		003
96 N 000934 006007
ナット
ファイヤウォールに取り付けるマウント 		002
103 A 460 993 00 10
スプリング
リターン・スプリング 		001
109 A 123 301 04 97
ブーツ
ドライバ・キャビン・フロアを通るプル・ロッド 		001
114 A 460 301 09 15
ロッド
アクセル・ペダルからシャフトへ 		001 R
116 A 460 301 20 15
ロッド
アクセル・ペダルからシャフトへ 		001 L
126 A 126 301 05 85
ラバー・バッファ 001 L
127 A 000 991 89 22
ボール・ソケット

これに変更 A 000 993 04 61 		001 L
127 A 000 993 04 61
コニカル・ソケット 001 L
127 A 000 991 89 22
ボール・ソケット

これに変更 A 000 993 04 61 		002 R
127 A 000 993 04 61
コニカル・ソケット 002 R
131 N 000934 005008
ナット 002
138 A 460 300 03 36
マウント・ブラケット 001 R
141 N 304017 006018
6角ボルト
ベアリング・ステップ / ファイヤ・ウォール 		002
145 N 000137 006204
スプリングワッシャ
ベアリング・ステップ / ファイヤ・ウォール 		002
155 N 071803 008202
ボール・ジャーナル 002
159 A 110 291 07 50
ブッシュ 002
166 N 912001 008000
ヒューズ
レバー / ベアリング・ブラケット 		001
210 A 460 301 02 40
ホルダー
コントロール・シャフト 		002
223 A 460 301 06 40
ホルダー

これに変更 A 460 301 02 40

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
223 A 460 301 02 18
ベアリング
外側部品 		004
230 A 608 301 00 18
ベアリング
インナ・パーツ 		002
238 N 000137 006204
スプリングワッシャ
ベアリング / ホルダ 		004
242 N 000934 006007
ナット
ベアリング / ホルダ 		004
242 N 000934 006007
ナット
ベアリング / ホルダ 		004
247 N 000933 006207
ボルト
ファイヤ・ウォールに取り付けるブラケット 		001 L
249 N 000933 006122
ボルト

これに変更 N 304017 006034 		-
249 N 304017 006034
6角ボルト 002
249 N 000933 008212
ボルト

これに変更 N 304017 008016 		-
249 N 304017 008016
6角ボルト
エンジンのブラケット 		002
251 N 000137 006204
スプリングワッシャ
ファイヤ・ウォールに取り付けるブラケット 		004
251 N 000137 008204
スプリングワッシャ

これに変更 N 000137 008212 		-
251 N 000137 008212
スプリングワッシャ
エンジンのブラケット
TO 460 301 06 40 		002
267 A 460 300 12 20
シャフト

これに変更 A 460 300 22 20
• +001 A 460 301 20 15
• +001 A 126 301 05 85
• +001 A 000 991 16 22
• +001 N 000934 005008 		- L
267 A 460 300 22 20
シャフト
スロットル・コントロール 		001 L
281 A 460 300 10 20
シャフト
スロットル・コントロール 		001 R
285 N 071803 008204
ボール・ジャーナル 001 R
295 N 000933 006127
ボルト 001
301 A 460 300 03 25
レバー 001
314 N 071803 008204
ボール・ジャーナル 001
318 N 000933 005035
ボルト
レバー / シャフト 		001
322 N 000125 005317
ウインドウ

これに変更 N 000433 005304 		-
322 N 000433 005304
ウインドウ
レバー / シャフト 		002
327 N 000934 005008
ナット
レバー / シャフト 		001
331 N 912001 008000
ヒューズ
コントロール・シャフト 		002
353 N 000125 008418
ウインドウ

これに変更 N 000125 008443 		- L
353 N 000125 008443
ウインドウ
コントロール・シャフト 		001 L
357 N 912002 008001
ヒューズ

これに変更 N 912002 008003 		-
357 N 912002 008003
ヒューズ
コントロール・シャフト 		001
365 A 460 301 08 15
ロッド
コントロール・シャフトからエンジン中間レバーまで 		001
369 A 000 991 89 22
ボール・ソケット

これに変更 A 000 993 04 61 		001
369 A 000 993 04 61
コニカル・ソケット 001
373 N 000934 005008
ナット 001
379 A 126 301 05 85
ラバー・バッファ 001
