一覧

ゲレンデヴァーゲン、ホイール・ベース 2400 mmカブリオレ
463.207 => 300GE/G300
M: 103987
GM: 717439
GA: 722397
VG: 750650, 750652
VA: 730391
HA: 741110
LG: 765503
FH: 463518

Schema

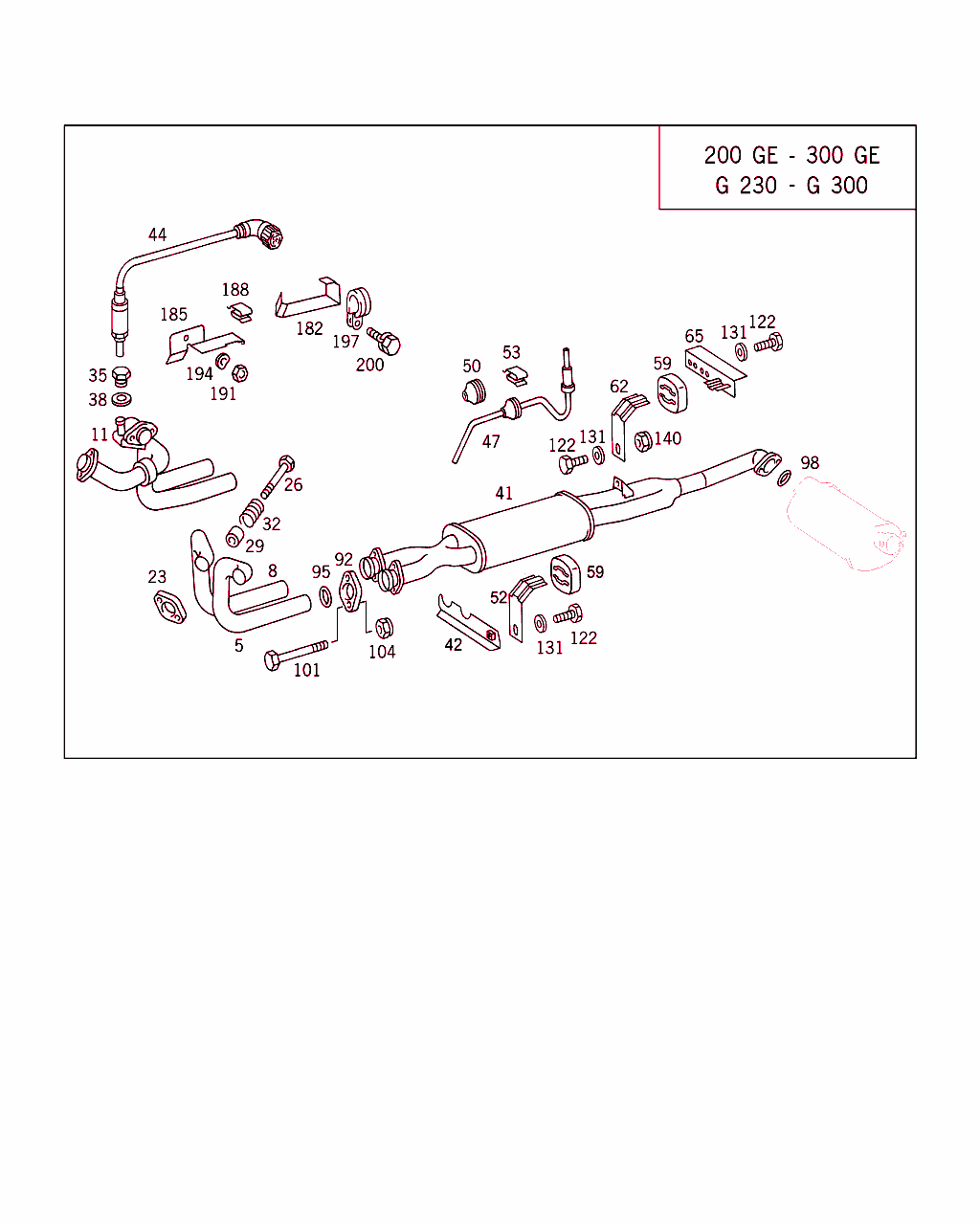

B49015000033.120828

[image]

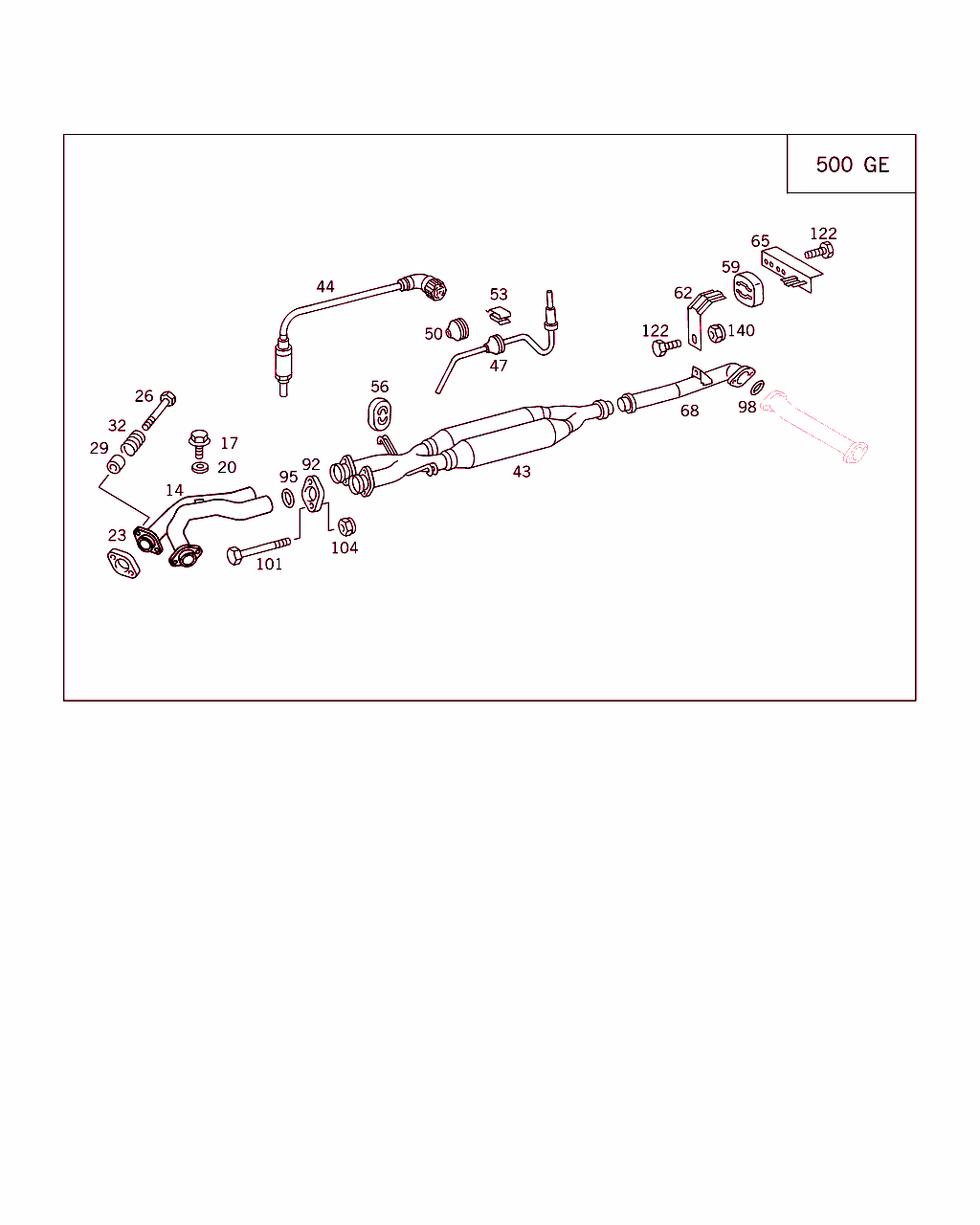

B49015000062.000609

[image]

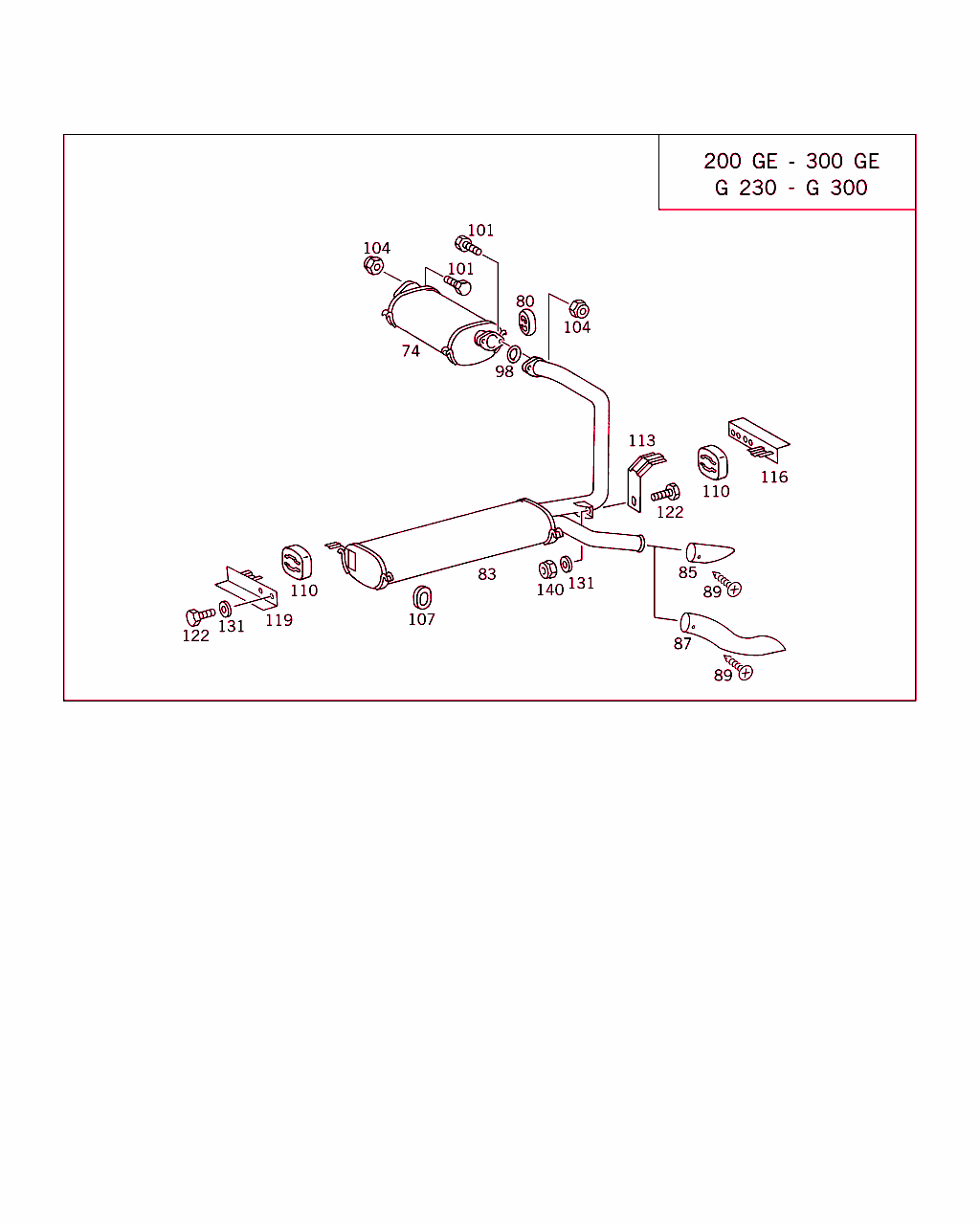

B49015000063.000609

[image]

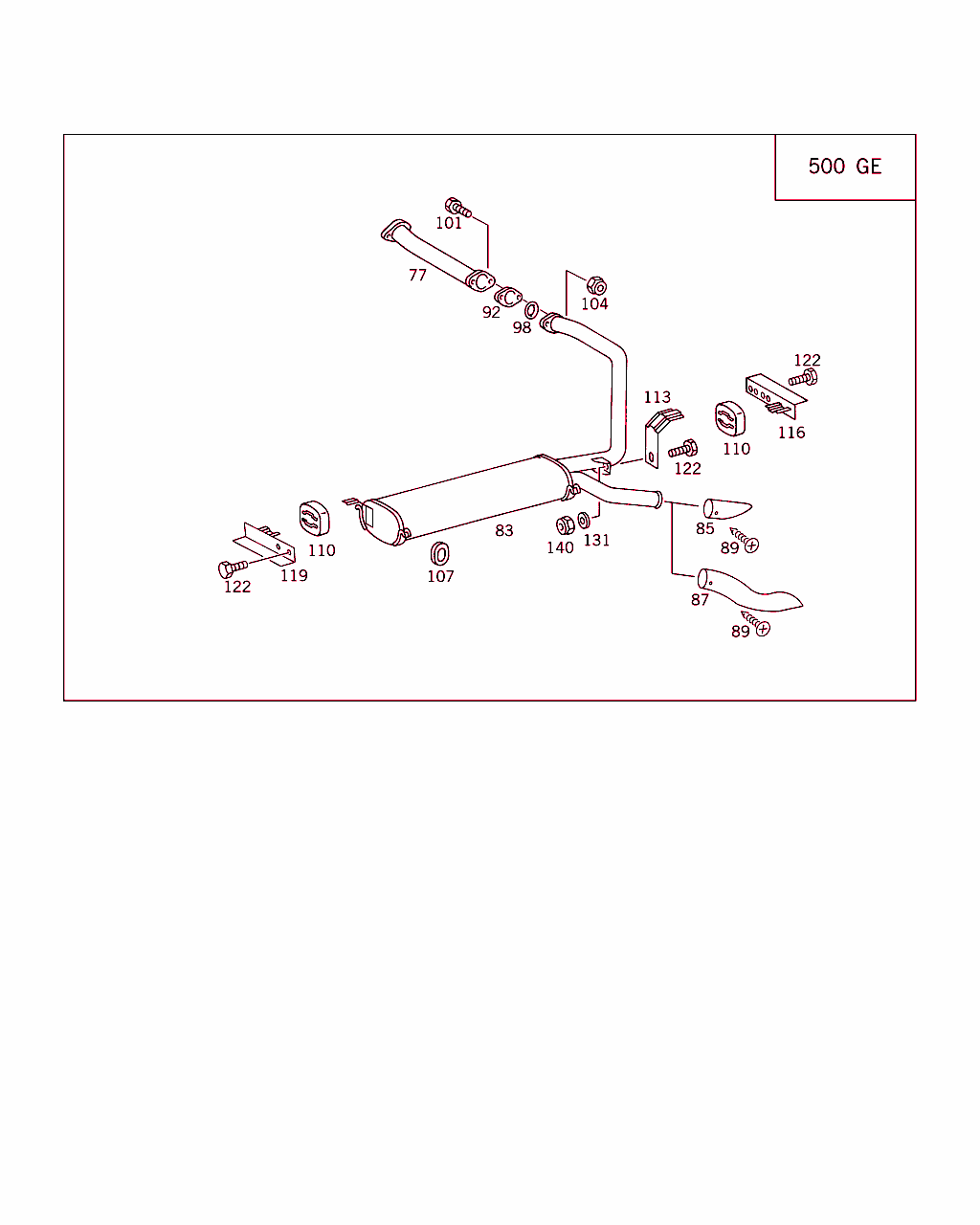

B49015000064.000609

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
11 A 463 490 00 19
エグゾースト・パイプ
フロント
300GE 		001
26 N 000931 008281
ボルト
エグゾースト・パイプ / エグゾースト・マニホールド
M 8X105 		004
29 A 460 991 51 40
スペーサチューブ
エグゾースト・パイプ / エグゾースト・マニホールド 		004
32 A 116 993 78 01
スプリング
エグゾースト・パイプ / エグゾースト・マニホールド 		004
35 N 007604 018109
スクリュ・プラグ
フロント・エグゾースト・パイプ
M 18X1.5 		001
38 N 007603 018101
シーリング・リング 001
41 A 463 490 08 01
サイレンサ

これに変更 A 463 490 23 01
• +001 A 463 490 05 40
• +001 A 463 492 21 41
• +001 A 301 492 03 82
• +002 N 000125 008418
• +003 N 000933 008145
• +001 N 009021 008205
• +003 N 913004 008007

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以前:
070769
906044
 		-
41 A 463 490 00 14
触媒

これに変更 A 463 490 06 14
• +001 A 463 490 05 40
• +001 A 463 492 21 41
• +001 A 301 492 03 82
• +002 N 000125 008418
• +003 N 000933 008145
• +001 N 009021 008205
• +003 N 913004 008007

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前:
070882
906034
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28508SV EXHAUST LINE
03FOR CATALYST VERSION WHEELBASE 2400 MM
 		-
41 A 463 490 00 14
触媒

これに変更 A 463 490 06 14
• +001 A 463 490 05 40
• +001 A 463 492 21 41
• +001 A 301 492 03 82
• +002 N 000125 008418
• +003 N 000933 008145
• +001 N 009021 008205
• +003 N 913004 008007

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以前:
070769
906044
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28508SV EXHAUST LINE
03FOR CATALYST VERSION WHEELBASE 2400 MM
 		-
41 A 463 490 23 01
マフラ
フロント・マフラ

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
070770
906045
[014]
ｼｬｼﾅﾝﾊﾞNo.以前:
074332
906482
 		001 L
41 A 463 490 23 01
マフラ
フロント・マフラ

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
070770
906045
[021]
ｼｬｼﾅﾝﾊﾞNo.以前:
072848
906222
 		001 R
41 A 463 490 28 01
マフラ
フロント・マフラ

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降:
074333
906483
 		001 L
41 A 463 490 28 01
マフラ
フロント・マフラ

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降:
072849
906223
 		001 R
41 A 463 490 06 14
触媒

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
070770
906045
[014]
ｼｬｼﾅﾝﾊﾞNo.以前:
074332
906482
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28508SV EXHAUST LINE
03FOR CATALYST VERSION WHEELBASE 2400 MM
 		001 L
41 A 463 490 06 14
触媒

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
070770
906045
[021]
ｼｬｼﾅﾝﾊﾞNo.以前:
072848
906222
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28508SV EXHAUST LINE
03FOR CATALYST VERSION WHEELBASE 2400 MM
 		001 R
41 A 463 490 10 14
触媒

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降:
074333
906483
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28508SV EXHAUST LINE
03FOR CATALYST VERSION WHEELBASE 2400 MM
 		001 L
41 A 463 490 10 14
触媒

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降:
072849
906223
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28508SV EXHAUST LINE
03FOR CATALYST VERSION WHEELBASE 2400 MM
 		001 R
41 A 463 490 08 14
触媒
オーバ・ヒート・インジケータ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28508SV EXHAUST LINE
09M103E ENGINE; 2400 MM WHEELBASE; WITH CATALYST AND OVERHEAT INDICATOR
 		001 R
42 A 463 490 07 40
ホルダー 001
44 A 009 542 05 17
O2 センサ
ラムダ・センサ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28703SV ELECTRICAL EQUIPMENT USED FOR AIR POLLUTION CONTROL
02SV ELECTRICAL EQUIPMENT USED FOR AIR POLLUTION CONTROL
 		001
47 A 463 540 08 17
センサ

これに変更 H WA 463 540 03 17 		- R
47 H WA 463 540 03 17
センサ
オーバ・ヒート・インジケータ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28746SV OVERHEAT WARNING INDICATOR
01CATALYST,JAPAN
 		001 R
50 A 001 997 14 81
ラバー・グロメット 001 R
52 A 463 492 21 41
ホルダー
フロント 		001
53 A 002 988 38 78
クリップ
温度センサ / 触媒
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28746SV OVERHEAT WARNING INDICATOR
01CATALYST,JAPAN
 		002 R
59 A 124 492 00 44
ラバー・リング
エグゾースト・マウント

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以前:
074332
906482
 		002 L
59 A 124 492 00 44
ラバー・リング
エグゾースト・マウント

ﾌｯﾄﾉｰﾄ解説
[021]
ｼｬｼﾅﾝﾊﾞNo.以前:
072848
906222
 		002 R
59 A 381 492 00 82
ダンパ・シム
エグゾースト・マウント

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降:
074333
906483
 		002 L
59 A 381 492 00 82
ダンパ・シム
エグゾースト・マウント

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降:
072849
906223
 		002 R
62 A 463 492 20 41
ホルダー
後部
200GE-300GE 		001
65 A 463 490 05 40
ホルダー
後部 		001
65 A 463 490 05 40
ホルダー
フロント

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降:
074333
906483
 		001 L
65 A 463 490 05 40
ホルダー
フロント

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降:
072849
906223
 		001 R
74 A 463 490 00 01
マフラ
センタ・マフラ

ﾌｯﾄﾉｰﾄ解説
[017]
ｼｬｼﾅﾝﾊﾞNo.以降:
070883
906035
[021]
ｼｬｼﾅﾝﾊﾞNo.以前:
072848
906222
[300]
サスペンダ取外し
070883
906035
 		001 L
74 A 463 490 00 01
マフラ
センタ・マフラ

ﾌｯﾄﾉｰﾄ解説
[017]
ｼｬｼﾅﾝﾊﾞNo.以降:
070883
906035
[021]
ｼｬｼﾅﾝﾊﾞNo.以前:
072848
906222
[300]
サスペンダ取外し
070883
906035
[409]
組立時に調整のこと
 		001 R
74 A 463 490 20 01
マフラ
センタ・マフラ

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降:
074333
906483
 		001 L
74 A 463 490 20 01
マフラ
センタ・マフラ

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降:
072849
906223
 		001 R
80 A 124 492 00 44
ラバー・リング
エグゾースト・マウント

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以前:
070769
906044
 		001
80 A 381 492 00 82
ダンパ・シム
エグゾースト・マウント

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
070770
906045
 		001
83 A 463 490 01 01
サイレンサ

これに変更 A 463 490 25 01
• +001 A 463 490 04 40
• +001 A 463 492 20 41
• +001 A 301 492 03 82
• +002 N 000125 008418
• +003 N 000933 008145
• +001 N 009021 008205
• +003 N 913004 008007

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以前:
070769
906044
 		-
83 A 463 490 25 01
マフラ
メイン・マフラ

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
070770
906045
[014]
ｼｬｼﾅﾝﾊﾞNo.以前:
074332
906482
 		001 L
83 A 463 490 25 01
マフラ
メイン・マフラ

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
070770
906045
[021]
ｼｬｼﾅﾝﾊﾞNo.以前:
072848
906222
 		001 R
83 A 463 490 30 01
サイレンサ

これに変更 A 463 490 41 01

ﾌｯﾄﾉｰﾄ解説
[018]
旧部品番号在庫なし、次の車台番号以前
083621
908228
 		-
83 A 463 490 41 01
マフラ
メイン・マフラ
200GE-300GE

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降:
074333
906483
 		001 L
83 A 463 490 41 01
マフラ
メイン・マフラ
200GE-300GE

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降:
072849
906223
 		001 R
83 A 463 490 35 01
マフラ
メイン・マフラ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28508SV EXHAUST LINE
09M103E ENGINE; 2400 MM WHEELBASE; WITH CATALYST AND OVERHEAT INDICATOR
 		001
85 A 463 492 02 14
エンド・ピース
クロームメッキ

ﾌｯﾄﾉｰﾄ解説
[019]
ステップ SA 59391 の場合は適用外
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28508SV EXHAUST LINE
06TAIL PIPE, CHROMIUM-PLATED
 		001
85 A 463 492 01 14
エンド・ピース

これに変更 A 463 492 10 14 		-
85 A 463 492 10 14
エンド・ピース

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以前:
074332
906482
[019]
ステップ SA 59391 の場合は適用外
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28508SV EXHAUST LINE
05TEIL PIPE, HEAT-RESISTANT PAINT COAT
 		001 L
85 A 463 492 10 14
エンド・ピース

ﾌｯﾄﾉｰﾄ解説
[021]
ｼｬｼﾅﾝﾊﾞNo.以前:
072848
906222
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28508SV EXHAUST LINE
05TEIL PIPE, HEAT-RESISTANT PAINT COAT
 		001 R
85 A 463 492 10 14
エンド・ピース
標準仕様

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降:
074333
906483
[019]
ステップ SA 59391 の場合は適用外
 		001 L
85 A 463 492 10 14
エンド・ピース
標準仕様

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降:
072849
906223
 		001 R
87 A 463 492 23 04
リヤ・エグゾースト・パイプ

これに変更 A 463 492 22 04 		-
87 A 463 492 22 04
エグゾースト・パイプ

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以前:
083621
908228
[023]
ステップの場合のみ
 		001
89 N 007976 004212
鉄板ビス
テール・パイプ / サイレンサ
4.2X9.5

ﾌｯﾄﾉｰﾄ解説
[019]
ステップ SA 59391 の場合は適用外
 		002
89 N 007976 004212
鉄板ビス
テール・パイプ / サイレンサ
4.2X9.5

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以前:
083621
908228
 		002
92 A 126 492 02 45
フランジ 002
95 A 001 997 18 41
シール・リング

これに変更 A 126 997 01 41 		-
95 A 126 997 01 41
シールリング
エグゾースト・マニホールドからサイレンサへ 		002
98 A 126 492 05 81
シール・リング

これに変更 A 202 492 01 81 		-
98 A 202 492 01 81
シールリング 002
101 N 000931 008327
ボルト

これに変更 N 304017 008043 		-
101 N 304017 008043
6角ボルト
M 8X55 		006
104 N 913004 008007
ナット

これに変更 A 120 142 00 72 		-
104 A 120 142 00 72
ヘキサゴン・ナット
銅 		006
107 A 124 492 00 44
ラバー・リング
エグゾースト・マウント

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以前:
074332
906482
 		002
110 A 460 492 06 82
ダンパ・シム
エグゾースト・マウント 		002
113 A 463 492 20 41
ホルダー
後部 		001
116 A 463 490 04 40
ホルダー
後部 		001
119 A 463 490 02 17
ホルダー
フロント

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降:
074333
906483
 		001 L
119 A 463 490 02 17
ホルダー
フロント

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降:
072849
906223
 		001 R
122 N 000933 008145
ボルト
サイレンサ・サスペンション
M 8X18 		NB
131 N 009021 008205
ウインドウ

これに変更 N 009021 008213 		-
131 N 009021 008213
ウインドウ
200GE-300GE 		NB
140 N 913004 008007
ナット

これに変更 A 120 142 00 72 		-
140 A 120 142 00 72
ヘキサゴン・ナット
銅 		NB
197 N 916016 008201
クランプ
O2 センサ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28703SV ELECTRICAL EQUIPMENT USED FOR AIR POLLUTION CONTROL
02SV ELECTRICAL EQUIPMENT USED FOR AIR POLLUTION CONTROL
 		001 LA
200 A 123 990 01 32
ボルト
O2 センサ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28703SV ELECTRICAL EQUIPMENT USED FOR AIR POLLUTION CONTROL
02SV ELECTRICAL EQUIPMENT USED FOR AIR POLLUTION CONTROL
 		001 LA
