ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴン
463.228 => 300GE/G300; 500GE/G500
M: 103987, 117965
GM: 717439
GA: 722382, 722397
VG: 750650, 750651, 750652
VA: 730391
HA: 741114, 741506
LG: 765503
FH: 463585, 463588

Schema

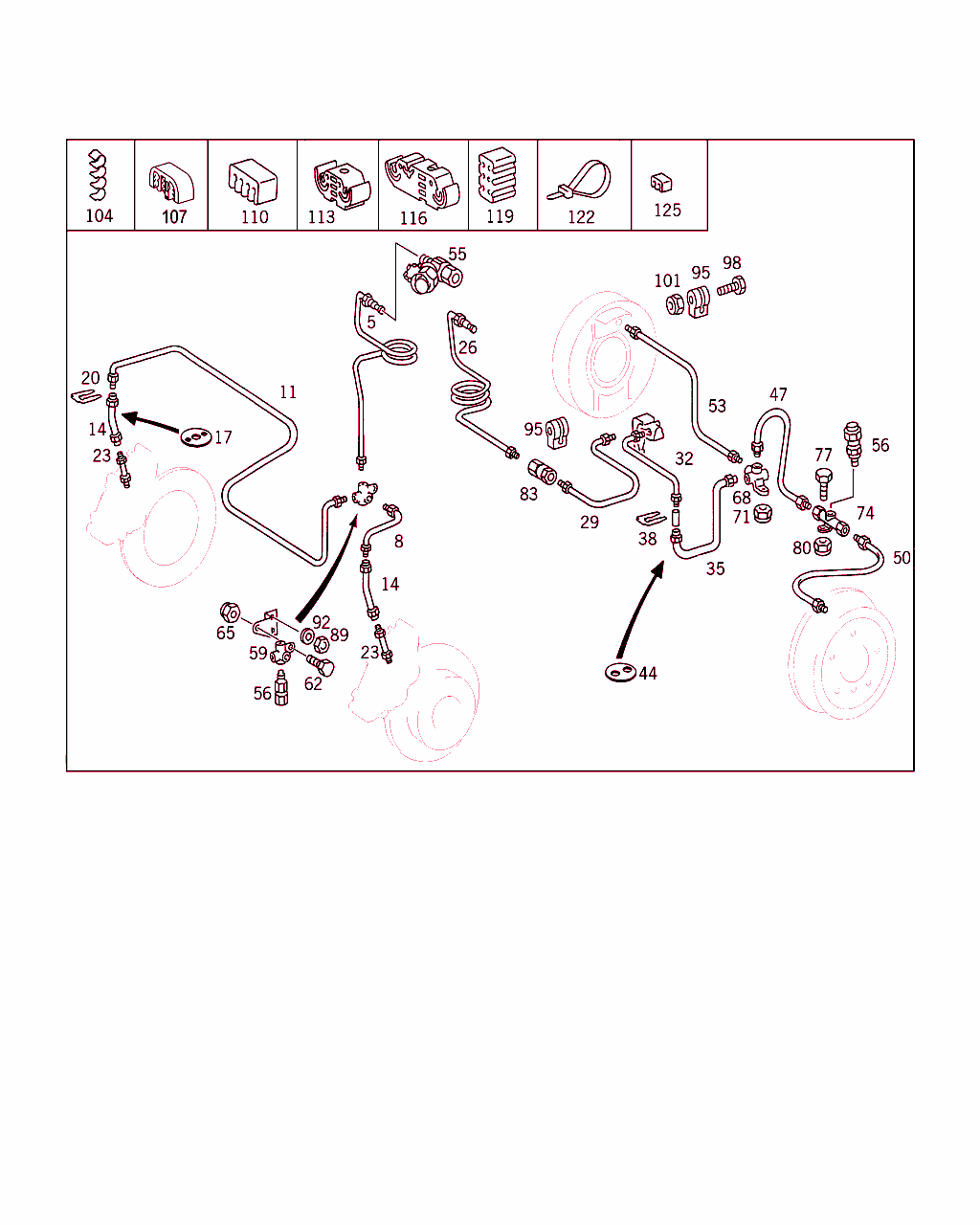

B42090000094.080114

[image]

B42090000095.970313

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 463 420 17 28
ライン
マスタ・シリンダからディストリビュータへ 		001 L
5 A 463 420 28 28
ライン
マスタ・シリンダからディストリビュータへ 		001 R
8 A 107 420 92 28
ブレーキ・ライン
ディストリビュータ / 左フロント・ホイール・ブレーキ・ホース
420 MM 		001 L
8 A 123 420 73 28
ライン
ディストリビュータ / 左フロント・ホイール・ブレーキ・ホース
1800 MM 		001 R
11 A 123 420 00 29
ブレーキ・ライン
ディストリビュータ / 右フロント・ホイール・ブレーキ・ホース
2000 MM 		001 L
11 A 123 420 54 28
ライン
ディストリビュータ / 右フロント・ホイール・ブレーキ・ホース
300 MM 		001 R
14 A 460 428 04 35
ブレーキ・ホース

これに変更 A 461 428 03 35 		-
14 A 461 428 03 35
ブレーキ・ホース

これに変更 A 461 420 07 48 		-
14 A 461 420 07 48
ブレーキ・ホース
フロント・ブレーキ 		002
17 A 460 428 00 76
ウインドウ 006
20 N 074225 012600
ホルダー
ブレーキ・ライン
12 		004
23 A 123 420 55 28
ライン
フロント・ブレーキ･ホースから左ブレーキ・ シリンダへ
345 MM 		001
23 A 123 420 55 28
ライン
フロント・ブレーキ･ホースから右ブレーキ・ シリンダへ
345 MM 		001
----- H WA 463 420 01 28
ライン
フロント・ブレーキ･ホースから右ブレーキ・ シリンダへ
500GE

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77255SV 500GE BRAKES
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
----- H WA 463 420 02 28
ライン
フロント・ブレーキ･ホースから右ブレーキ・ シリンダへ
500GE

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77255SV 500GE BRAKES
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
26 A 463 420 07 28
ライン
マスタ・シリンダから予圧バルブへ 		001 L
26 A 463 420 27 28
ライン
マスタ・シリンダから予圧バルブへ 		001 R
29 A 123 420 85 28
ライン
予圧バルブからブレーキ・フォース・レギュレータへ
3450 MM 		001
32 A 123 420 63 28
ライン
ブレーキ・フォース・レギュレータからホルダへ
785 MM 		001
35 A 463 428 02 35
ブレーキ・ホース
フレーム・ブラケットからリヤ・アクスル・ ディストリビュータへ 		001
38 N 074225 010600
ホルダー

♦ 以下から選択できます A 000 428 06 73 		001
38 A 000 428 06 73
スプリング

♦ 以下から選択できます N 074225 010600 		001
44 A 460 428 53 85
ディスク 002
47 A 123 420 61 28
ライン
ディストリビュータ / テスト・コネクタ
645 MM 		001
47 A 123 420 93 28
ライン
拡大トラックの場合
680 MM
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28537SV BRAKE LINES USED W/WIDENED TRACK
01SEE STANDARD MICROFICHE
 		001
50 A 123 420 50 28
ライン
左リヤ・ホイールのテスト・コネクタ
180 MM 		001
50 A 123 420 52 28
ライン
拡大トラックの場合
230 MM
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28537SV BRAKE LINES USED W/WIDENED TRACK
01SEE STANDARD MICROFICHE
 		001
53 A 123 420 64 28
ライン
ディストリビュータ / 右リヤ・ホイール
895 MM 		001
53 A 123 420 95 28
ライン
拡大トラックの場合
950 MM
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28537SV BRAKE LINES USED W/WIDENED TRACK
01SEE STANDARD MICROFICHE
 		001
55 A 000 431 77 31
テスト・コネクタ
フロント・アクスル 		001 R
56 A 000 431 87 31
テスト・コネクタ

これに変更 A 000 431 75 31 		- L
56 A 000 431 75 31
テスト・コネクタ
フロント・アクスル 		001 L
56 A 000 431 87 31
テスト・コネクタ

これに変更 A 000 431 75 31 		-
56 A 000 431 75 31
テスト・コネクタ
リヤ・アクスル 		001
59 A 116 990 02 72
ディストリビュータ
フロント・アクスル、左右 		001 R
59 A 000 428 57 24
ディストリビュータ
フロント・アクスル、左右 		001 L
62 N 000933 006183
ボルト

これに変更 N 304017 006016 		- L
62 N 304017 006016
6角ボルト
ディストリビュータ / ブラケット
M 6X16 		001 L
65 N 913004 006002
ナット

これに変更 N 913004 006001 		- L
65 N 913004 006001
ナット
ディストリビュータ / ブラケット 		001 L
68 A 000 428 35 24
ディストリビュータ
左および右リヤ・アクスル 		001
71 N 913004 008004
ナット

これに変更 N 913004 008001 		-
71 N 913004 008001
ナット
リヤ・アクスルのディストリビュータ

これに変更 N 910113 008003 		001
71 N 910113 008003
ヘキサゴン・ナット
リヤ・アクスルのディストリビュータ 		001
74 A 000 428 42 24
ディストリビュータ
テスト・コネクタ、リヤ・アクスルへ 		001
77 N 000933 006183
ボルト

これに変更 N 304017 006016 		-
77 N 304017 006016
6角ボルト
リヤ・アクスルのディストリビュータ
M 6X16 		001
80 N 913004 006002
ナット

これに変更 N 913004 006001 		-
80 N 913004 006001
ナット
リヤ・アクスルのディストリビュータ 		001
83 A 000 431 59 07
バルブ
(フィード圧バルブ) 		001
----- A 463 351 03 40
ホルダー
ディストリビュータ / ショック・アブソーバ・コンソール 		001 L
89 N 000934 006007
ナット 001 L
92 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		001 L
92 N 000125 006449
ウインドウ 001 L
95 A 601 428 50 41
クランプ
ブレーキ・ライン / リヤ・アクスル 		002
98 N 000933 006121
ボルト

これに変更 N 304017 006020 		-
98 N 304017 006020
6角ボルト
ブレーキ・ライン / リヤ・アクスル
M 6X20 		002
101 N 913004 006002
ナット

これに変更 N 913004 006001 		-
101 N 913004 006001
ナット
ブレーキ・ライン / リヤ・アクスル 		002
104 A 000 476 05 36
ホルダー 002 R
107 A 463 994 00 48
ヒューズ 010
110 A 463 994 01 48
クリップ

これに変更 A 631 431 06 43 		-
110 A 631 431 06 43
クランプ 002 R
113 A 201 995 01 65
ホルダー 005
116 A 201 995 02 65
ホルダー 004
119 A 107 428 00 85
ダンパ・ストリップ 002
122 A 001 997 83 90
連結ピース 002
125 A 463 994 03 48
ヒューズ 001
129 A 463 420 14 28
ライン
テスト・コネクタからハイドロリック・ユニットへ
ABS

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称

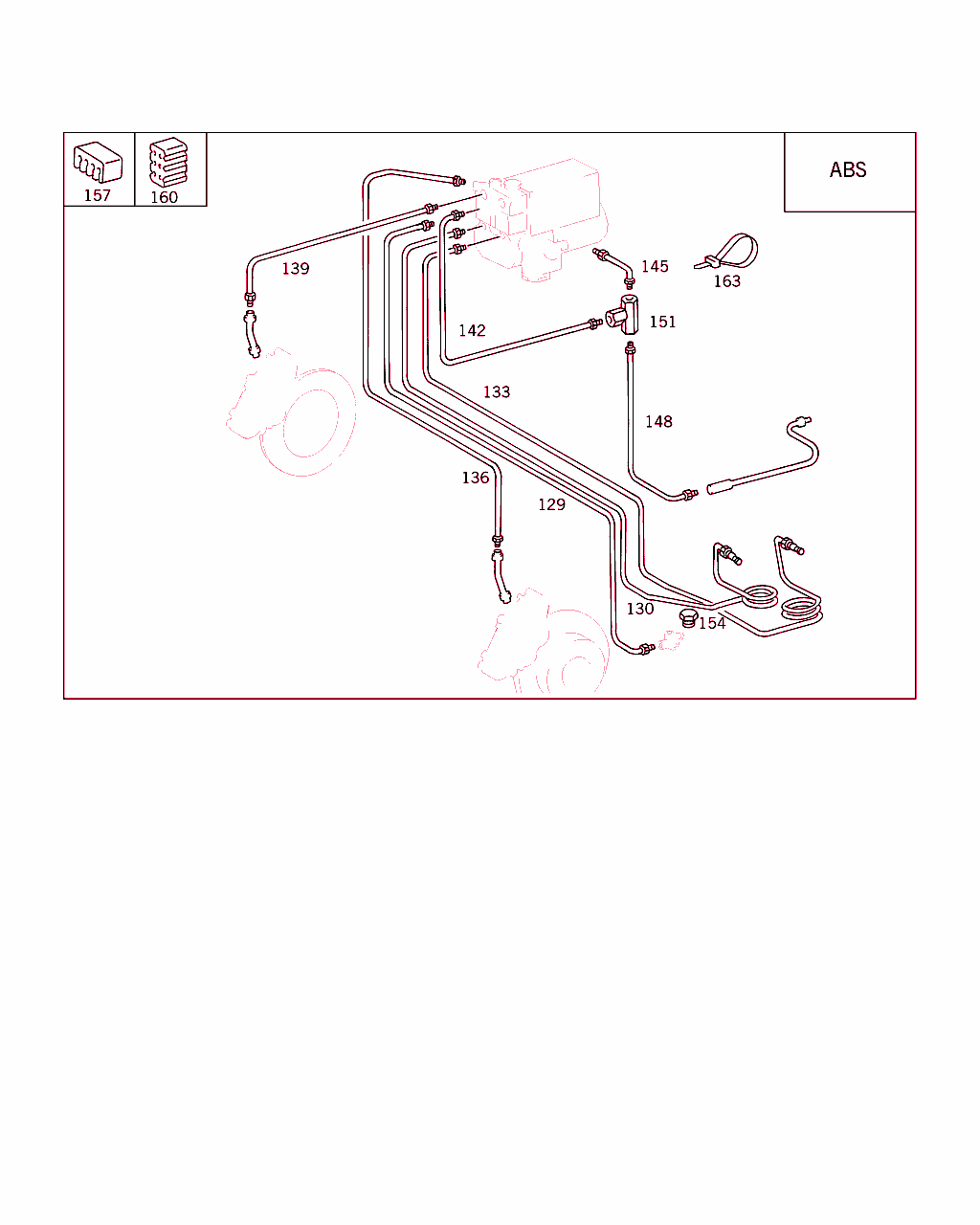

28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001 L
129 A 123 420 77 28
ライン
テスト・コネクタからハイドロリック・ユニットへ
2655 MM

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001 L
129 A 123 420 77 28
ライン
テスト・コネクタからハイドロリック・ユニットへ
2655 MM

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001 L
130 A 463 420 32 28
ライン
マスタ・シリンダからリヤ・ハイドロリック・ ユニットまで 		001 R
130 A 463 420 41 28
ライン
マスタ・シリンダからリヤ・ハイドロリック・ ユニットまで

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001 R
133 A 123 420 81 28
ライン
マスタ・シリンダからリヤ・ハイドロリック・ ユニットまで
3090 MM

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001 L
133 A 463 420 38 28
ライン
マスタ・シリンダからリヤ・ハイドロリック・ ユニットまで

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001 L
133 A 463 420 31 28
ライン
マスタ・シリンダからリヤ・ハイドロリック・ ユニットまで

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001 R
133 A 123 420 94 28
ライン
マスタ・シリンダからリヤ・ハイドロリック・ ユニットまで
840 MM

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001 R
136 A 123 420 75 28
ライン
ハイドロリック・ユニットから左フロント・ホイールへ
2200 MM

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
136 A 463 420 35 28
ライン
ハイドロリック・ユニットから左フロント・ホイールへ
2330 MM

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
139 A 123 420 63 28
ライン
ハイドロリック・ユニットから右フロント・ホイールへ
785 MM

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
139 A 123 420 64 28
ライン
ハイドロリック・ユニットから右フロント・ホイールへ
895 MM

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
142 A 123 420 54 28
ライン
ハイドロリック・ユニットからディストリビュータへ
300 MM

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
145 A 123 420 55 28
ライン
ハイドロリック・ユニットからディストリビュータへ
345 MM

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
148 A 123 420 76 28
ライン
ハイドロリック・ユニットからフィード圧バルブへ
2520 MM

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
148 A 107 420 95 28
ブレーキ・ライン
ハイドロリック・ユニットからフィード圧バルブへ
2740 MM

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
151 A 116 990 02 72
ディストリビュータ

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
154 A 001 997 55 30
スクリュ・プラグ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001 L
157 A 463 994 01 48
クリップ
ライン固定用ツール

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		NB
160 A 107 428 00 85
ダンパ・ストリップ
ライン固定用ツール

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
163 A 001 997 83 90
連結ピース
ライン固定用ツール

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
