ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴン
463.228 => 300GE/G300; 500GE/G500
M: 103987, 117965
GM: 717439
GA: 722382, 722397
VG: 750650, 750651, 750652
VA: 730391
HA: 741114, 741506
LG: 765503
FH: 463585, 463588

Schema

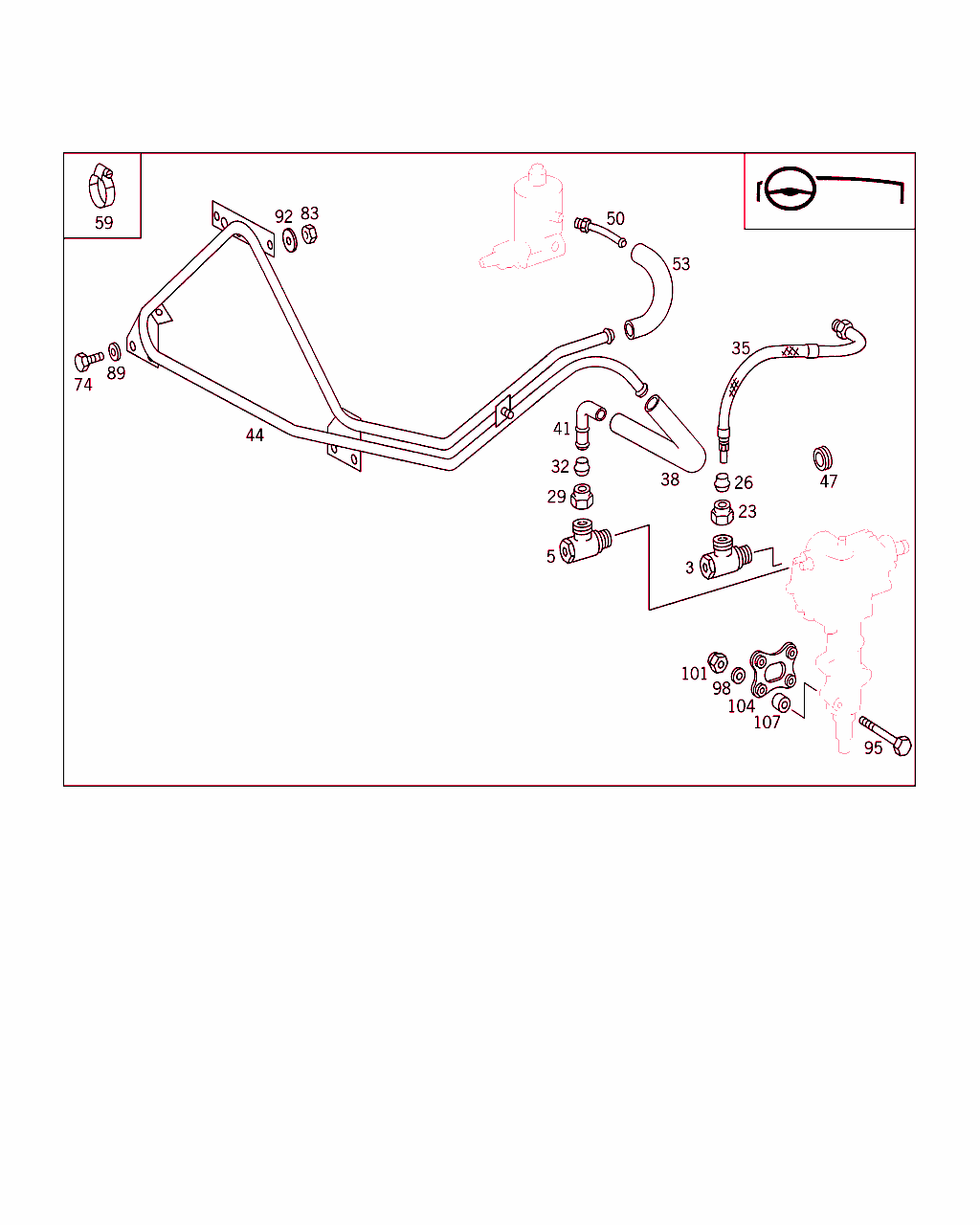

B46060000084.100415

[image]

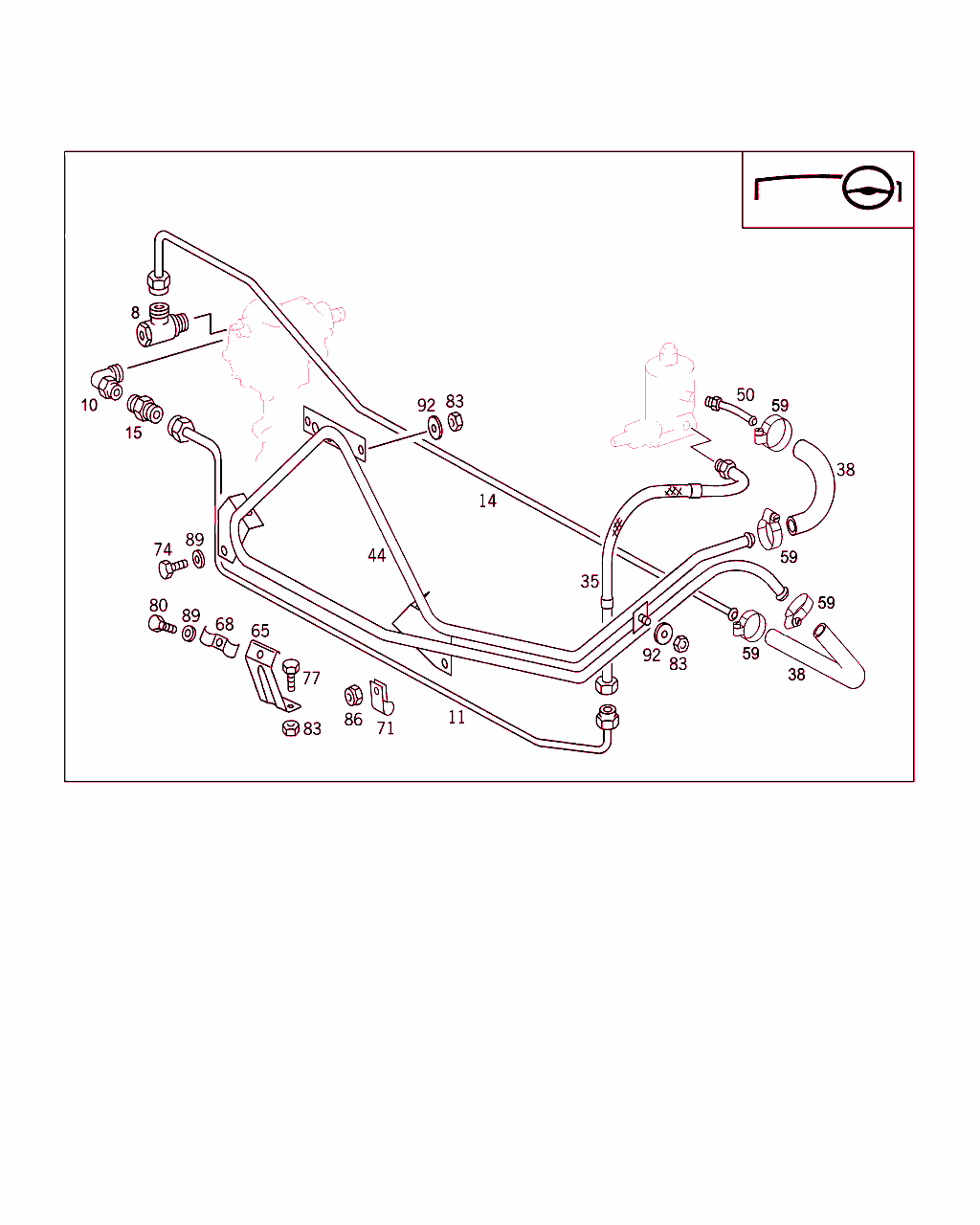

B46060000202.091124

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
3 N 915043 010200
ボルト接続部
プレッシャ・ライン
10MM 		001 L
5 N 915043 012200
ボルト接続部
リターン・ライン
12MM

これに変更 N 000000 006458 		001 L
5 N 000000 006458
ボルト接続部
リターン・ライン
12MM 		001 L
8 N 915043 012200
ボルト接続部
リターン・ライン
12MM

これに変更 N 000000 006458 		001 R
8 N 000000 006458
ボルト接続部
リターン・ライン
12MM 		001 R
10 N 003952 010100
コネクティング・ピース
プレッシャ・ライン
10MM 		001 R
11 A 463 460 06 24
ライン
プレッシャ・ライン
10X1 		001 R
14 A 463 460 07 24
ライン
リターン・ライン
12X1 		001 R
15 N 915043 012200
ボルト接続部
リターン・ライン

これに変更 N 000000 006458 		001 R
15 N 000000 006458
ボルト接続部
リターン・ライン 		001 R
15 N 003901 010013
コネクティング・ピース
プレッシャ・ライン
10MM 		001 R
23 N 915017 010100
ナット 001 L
26 N 003861 010009
カット・リング 001 L
29 N 915017 012100
ナット

これに変更 N 000000 006239 		001 L
29 N 000000 006239
ナット 001 L
32 N 003861 012007
カット・リング

これに変更 A 001 990 19 67 		- L
32 A 001 990 19 67
コニカル・ニップル 001 L
35 A 463 997 00 82
ホース
プレッシャ・ライン

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前:
082855
908101
 		001
35 A 463 997 06 82
ホース
プレッシャ・ライン

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降:
082856
908102
 		001
35 H WA 463 997 00 82
ホース
プレッシャ・ライン
500GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77256SV 500GE STEERING
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
38 A 000 997 47 52
ホース
ステアリングからクーリング・パイプへ
290 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
38 A 000 997 47 52
ホース
パワー・ステアリング・ポンプに至る冷却ライン
170 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
41 A 460 466 62 64
パイプ・ピース
ステアリングからクーリング・パイプへ 		001
44 A 463 460 04 24
ライン
クーラ・ライン
200GE-300GE 		001
44 A 463 460 09 24
ライン
クーラ・ライン
500GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77256SV 500GE STEERING
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
47 A 201 997 53 81
ラバー・グロメット
クーラ・ライン
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77256SV 500GE STEERING
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
50 A 463 460 05 24
ライン
パワー・ステアリング・ポンプに至る冷却ライン
200GE-300GE 		001
50 A 126 460 02 24
エルボ
500GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77256SV 500GE STEERING
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
53 A 463 466 00 81
ホース
パワー・ステアリング・ポンプに至る冷却ライン
500GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77256SV 500GE STEERING
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
59 N 916026 016001
クランプ

これに変更 A 005 997 01 90 		-
59 A 005 997 01 90
ホース・クランプ NB
65 A 460 466 01 40
ホルダー

これに変更 A 463 460 01 35 		- R
65 A 463 460 01 35
ホルダー 001 R
68 A 617 995 04 32
クランプ 001 R
71 N 916016 010201
クランプ

これに変更 N 916016 010211 		- R
71 N 916016 010211
クランプ

これに変更 N 000000 001045 		- R
71 N 000000 001045
クランプ
10/15 		002 R
74 N 000933 006183
ボルト

これに変更 N 304017 006016 		-
74 N 304017 006016
6角ボルト
クーラ・ライン
M 6X16 		002
77 N 304017 006018
6角ボルト
コンソールのブラケット
M 6X12 		002 R
80 N 000933 006121
ボルト

これに変更 N 304017 006020 		- R
80 N 304017 006020
6角ボルト
ブラケットのライン
M 6X20 		001 R
83 N 000934 006007
ナット 006
86 N 913004 006002
ナット

これに変更 N 913004 006001 		-
86 N 913004 006001
ナット 002
89 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		004
89 N 000125 006449
ウインドウ 004
92 N 009021 006205
ウインドウ

これに変更 N 009021 006208 		-
92 N 009021 006208
ウインドウ 002
95 N 000960 012213
ボルト
ステアリング / フレーム 		004
95 H WA 463 461 00 71
ボルト
ステアリング / フレーム
500GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77256SV 500GE STEERING
01FOR PARTS, SEE STANDARD VERSION
 		004 LA
98 N 000125 013008
ウインドウ -
101 N 913001 012000
ナット
ステアリング / フレーム 		004
101 N 913004 012008
ナット
ステアリング / フレーム
500GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77256SV 500GE STEERING
01FOR PARTS, SEE STANDARD VERSION
 		004 LA
104 A 460 460 00 28
プレート
ステアリング / フレーム 		001
107 H WA 460 466 01 50
ブッシュ
ステアリング / フレーム
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77256SV 500GE STEERING
01FOR PARTS, SEE STANDARD VERSION
 		004 LA
