ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴン
463.228 => 300GE/G300; 500GE/G500
M: 103987, 117965
GM: 717439
GA: 722382, 722397
VG: 750650, 750651, 750652
VA: 730391
HA: 741114, 741506
LG: 765503
FH: 463585, 463588

Schema

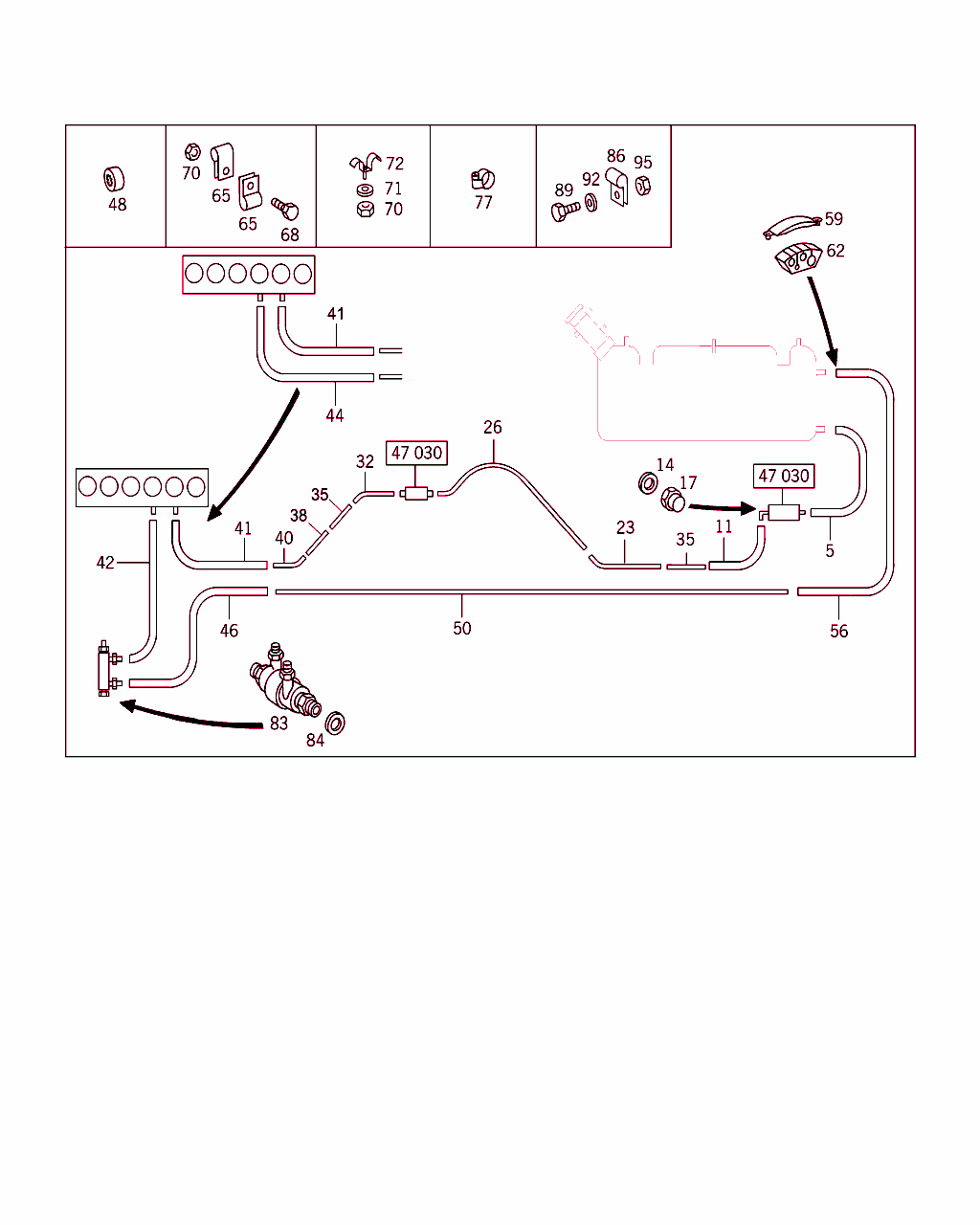

B47045000075.110415

[image]

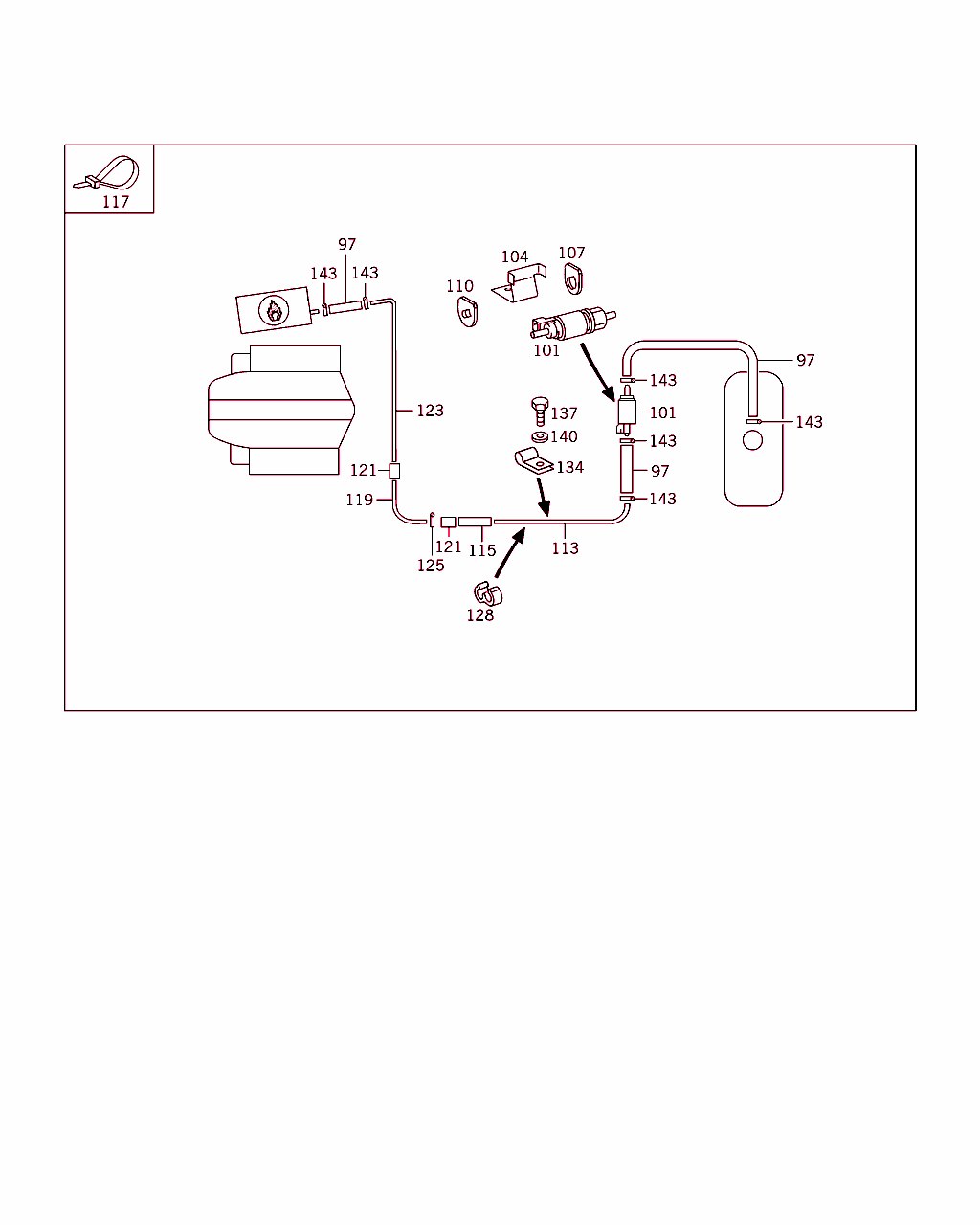

B47045000076.000609

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 463 470 00 75
フューエル・ホース
フューエル・タンクからフューエル・ ポンプへ 		001
11 A 463 470 02 75
フューエル・ホース
（プレッシャ・ライン）I、フューエル・ポンプおよびタンク 		001
14 A 000 997 56 44
シール・リング

これに変更 N 007603 012102 		-
14 N 007603 012102
シーリング・リング
フューエル・ライン / フューエル･ポンプ 		002
17 A 123 990 00 53
ナット
フューエル・ライン / フューエル･ポンプ 		001
23 A 463 476 03 26
ホース 001
26 A 463 470 00 64
ライン
フューエル・ライン I / 補助ポンプ 		001
32 A 463 470 01 75
フューエル・ホース
フューエル・ライン II / フィルタ 		001
35 A 463 470 20 64
ライン
フィード 		002
38 A 463 476 14 26
ホース
フィード 		001
40 A 463 470 07 64
ライン
フィード
200GE-300GE 		001
40 H WA 463 470 00 64
ライン
フィード
500GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77257SV 500GE FUEL SYSTEM
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
41 A 463 476 48 01
ライン
フィード 		001
41 A 463 476 19 26
ライン
フィード
200GE-300GE 		001
41 H WA 463 476 01 26
ホース
フィード
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77257SV 500GE FUEL SYSTEM
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
----- A 463 470 24 64
ライン
プレッシャ・コントロール・バルブからフューエル・クーラへ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28512SV FUEL SYSTEM
05FUEL COOLING
 		001
42 H WA 463 476 02 26
ホース
リターン・ライン、フューエル・クーラの場合
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77257SV 500GE FUEL SYSTEM
03FUEL COOLING
 		001 LA
44 A 463 476 43 01
ライン
リターン
200GE-300GE 		001
44 H WA 463 476 01 01
ライン
リターン
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77257SV 500GE FUEL SYSTEM
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
46 A 463 470 22 64
ライン
リターン
200 GE-300 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28512SV FUEL SYSTEM
05FUEL COOLING
 		001
46 H WA 463 476 04 01
ライン
リターン・ライン、フューエル・クーラの場合
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77257SV 500GE FUEL SYSTEM
03FUEL COOLING
 		001 LA
48 A 116 466 12 82
ラバー・リング
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28512SV FUEL SYSTEM
05FUEL COOLING
 		001
50 A 463 470 03 64
ライン
リターン
200GE-300GE 		001
50 H WA 463 470 02 64
ライン
リターン
500GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77257SV 500GE FUEL SYSTEM
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
56 A 463 476 04 26
ホース

これに変更 A 461 476 02 26 		-
56 A 461 476 02 26
ホース
リターン・ラインとフューエル・タンクのあいだ 		002
59 A 463 471 05 41
ホルダー

これに変更 A 463 471 09 41 		-
59 A 463 471 09 41
ホルダー
フューエル・ラインをフューエル・ タンクに 		002
62 A 463 476 00 84
ダンパ・ストリップ
フューエル・ラインをフューエル・ タンクに 		004
65 N 916016 012200
クランプ 004
68 N 000084 006197
ボルト
M 6X16 		002
70 N 000934 006007
ナット 002
70 N 000934 006007
ナット
フューエル・ライン / ホイール・ハウス
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77257SV 500GE FUEL SYSTEM
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
71 N 000125 006421
ウインドウ
フューエル・ライン / ホイール・ハウス
500 GE

これに変更 N 000125 006449
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77257SV 500GE FUEL SYSTEM
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
71 N 000125 006449
ウインドウ
フューエル・ライン / ホイール・ハウス
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77257SV 500GE FUEL SYSTEM
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
72 H WA 463 470 00 81
ホルダー
フューエル・ライン / ホイール・ハウス
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77257SV 500GE FUEL SYSTEM
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
77 N 916026 016001
クランプ

これに変更 A 005 997 01 90 		-
77 A 005 997 01 90
ホース・クランプ
フューエル・ライン / フューエル･ポンプ
14-24 		001
77 N 916033 021100
クランプ
フューエル・ライン / フューエル･ポンプ
21/9 		001
77 A 463 997 00 90
連結ピース

これに変更 A 104 997 01 90 		-
77 A 104 997 01 90
バインダ 001
77 A 120 997 01 90
連結ピース

これに変更 A 124 997 19 90 		-
77 A 124 997 19 90
バインダ 001
83 A 129 476 00 17
ラジエタ

これに変更 A 140 476 00 17

ﾌｯﾄﾉｰﾄ解説
[005]
旧部品番号在庫なし、次の車台番号以前
068409
905656
 		-
83 A 140 476 00 17
ラジエタ

これに変更 A 140 476 01 17 		-
83 A 140 476 01 17
ラジエタ

これに変更 A 140 476 02 17 		-
83 A 140 476 02 17
ラジエタ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28512SV FUEL SYSTEM
05FUEL COOLING
 		001
83 A 140 476 02 17
ラジエタ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77257SV 500GE FUEL SYSTEM
03FUEL COOLING
 		001
84 A 140 997 09 45
丸形シール・リング
フューエル・クーラ
TO 140 476 01 17 		001
86 N 916016 048200
クランプ
フューエル・クーラ 		001
89 N 000933 006130
ボルト
M 6X18 		001
92 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		002
92 N 000125 006449
ウインドウ 002
95 N 000934 006007
ナット 001
97 A 463 476 25 26
ホース
フューエル・センサとメタリング・ポンプの間
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		001
97 A 463 476 25 26
ホース
フューエル・センサとメタリング・ポンプの間
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		001
97 A 463 476 25 26
ホース
フューエル・センサとメタリング・ポンプの間
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001
97 A 463 476 25 26
ホース
ヒータ・メタリング・ポンプとフューエル・パイプの間
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		001
97 A 463 476 25 26
ホース
ヒータ・メタリング・ポンプとフューエル・パイプの間
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		001
97 A 463 476 25 26
ホース
ウォーミング・アップ: プラスチックおよびメタル・パイプの間
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		001
97 A 463 476 25 26
ホース
ウォーミング・アップ: プラスチックおよびメタル・パイプの間
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		001
97 A 463 476 30 26
ホース
ヒータ・メタリング・ポンプとフューエル・パイプの間
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001 LA
97 A 601 997 53 82
ホース
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001 LA
101 A 000 470 36 94
補助ポンプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		001
101 A 000 470 36 94
補助ポンプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		001
101 A 000 470 36 94
補助ポンプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001
104 A 463 478 01 40
ホルダー
ALBコントローラー・ブラケットに
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		001
104 A 463 478 01 40
ホルダー
ALBコントローラー・ブラケットに
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		001
104 A 463 478 01 40
ホルダー
ALBコントローラー・ブラケットに
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001
107 A 129 504 02 12
ラバー・ブッシュ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		001
107 A 129 504 02 12
ラバー・ブッシュ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		001
107 A 129 504 02 12
ラバー・ブッシュ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001
110 A 129 504 03 12
ラバー・ブッシュ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		001
110 A 129 504 03 12
ラバー・ブッシュ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		001
110 A 129 504 03 12
ラバー・ブッシュ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001
113 A 018 997 65 82
ホース
ケーブル / フレーム
2630 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		001
113 A 018 997 65 82
ホース
ケーブル / フレーム
2630 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001
113 A 463 997 17 82
ホース
ケーブル / フレーム
5150 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001 LA
115 A 000 546 99 30
絶縁チューブ
400 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001 LA
115 A 000 546 99 30
絶縁チューブ
1001MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001 LA
117 A 001 997 83 90
連結ピース
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		008 LA
119 A 463 476 44 01
ライン
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		001
119 A 463 476 44 01
ライン
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		001
119 A 463 476 44 01
ライン
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001
121 A 124 997 22 82
ホース
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		002
121 A 124 997 22 82
ホース
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		002
121 A 124 997 22 82
ホース
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		002
123 N 916030 000528
ホース
パイプからヒータまで
450 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		001
123 N 916030 000528
ホース
パイプからヒータまで
450 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		001
123 N 916030 000528
ホース
パイプからヒータまで
450 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001
123 A 463 476 30 26
ホース
パイプからヒータまで
1000 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001 LA
125 A 003 997 56 90
クランプ
ケーブル / フレーム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		003
125 A 003 997 56 90
クランプ
ケーブル / フレーム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		003
125 A 003 997 56 90
クランプ
ケーブル / フレーム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		003
128 A 000 995 62 44
クランプ
ケーブル / フレーム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		011
128 A 000 995 62 44
クランプ
ケーブル / フレーム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		011
128 A 000 995 62 44
クランプ
ケーブル / フレーム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		011
----- A 116 492 05 53
スペーサ・チューブ
ホース / サポート
10X1.5X18 MM

ﾌｯﾄﾉｰﾄ解説
[003]
自作のツール
[402]
今後の入荷予定はありません。
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		001
----- A 116 492 05 53
スペーサ・チューブ
ホース / サポート
10X1.5X18 MM

ﾌｯﾄﾉｰﾄ解説
[003]
自作のツール
[402]
今後の入荷予定はありません。
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		001
134 N 916016 012200
クランプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		001
134 N 916016 012200
クランプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		001
137 N 000931 006191
ボルト
ホース / サポート
M 6X55

これに変更 N 304017 006029
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		001
137 N 304017 006029
6角ボルト
ホース / サポート
M 6X55
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		001
137 N 000931 006191
ボルト
ホース / サポート
M 6X55

これに変更 N 304017 006029
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		001
137 N 304017 006029
6角ボルト
ホース / サポート
M 6X55
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		001
140 N 000125 006421
ウインドウ

これに変更 N 000125 006449
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001 LA
140 N 000125 006449
ウインドウ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		001 LA
143 A 124 997 07 90
クランプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
02SEE STANDARD MICROFICHE
 		008
143 A 124 997 07 90
クランプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
05SEE STANDARD MICROFICHE
 		008
143 A 124 997 07 90
クランプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		008
143 N 916002 008100
クランプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
03WITH AUXILIARY HEATER
 		002 LA
