ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴン
463.228 => 300GE/G300; 500GE/G500
M: 103987, 117965
GM: 717439
GA: 722382, 722397
VG: 750650, 750651, 750652
VA: 730391
HA: 741114, 741506
LG: 765503
FH: 463585, 463588

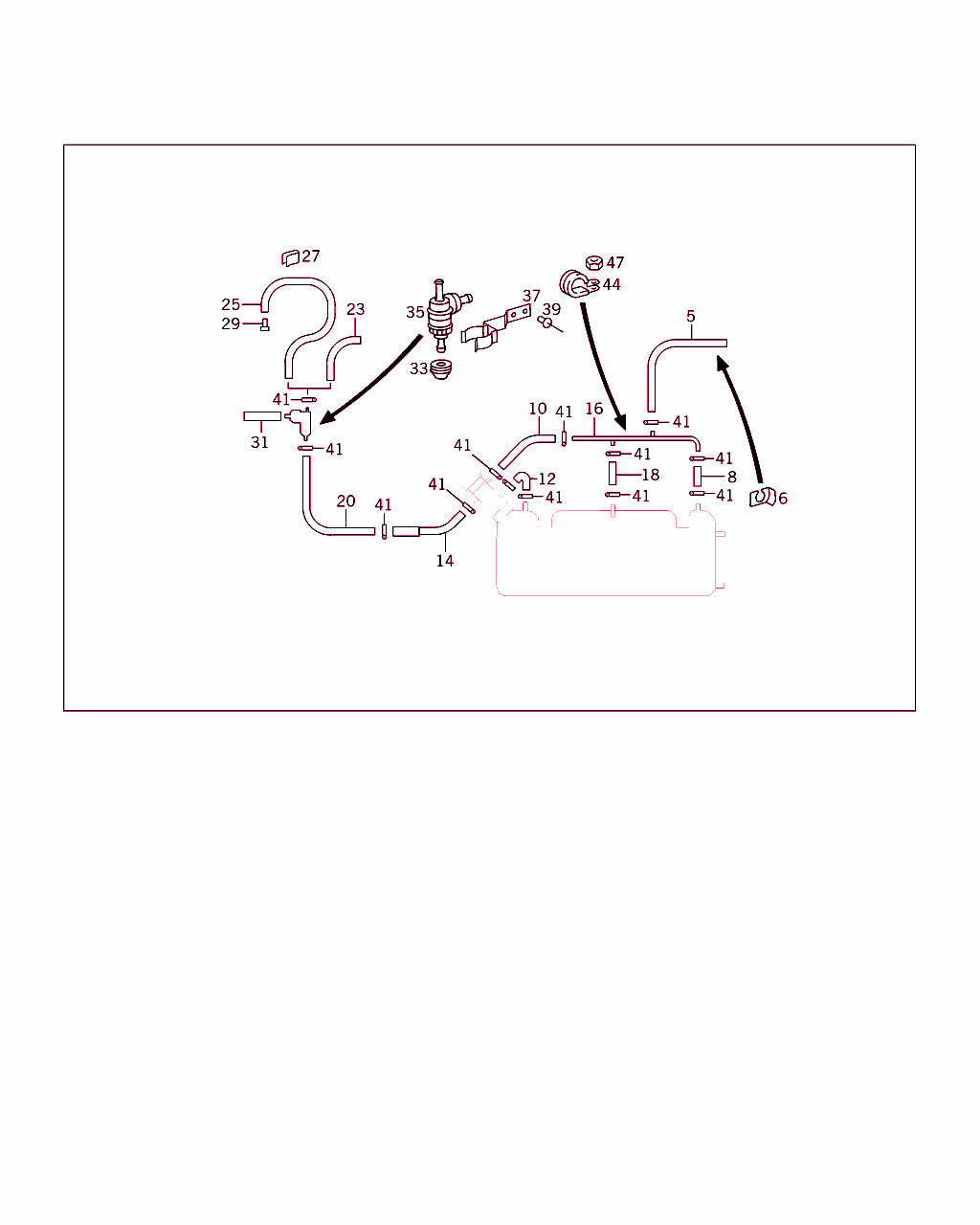

Schema

B47075000015.010508

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 N 916030 000506
ホース

これに変更 A 670 869 00 94 		-
5 A 670 869 00 94
ホース

これに変更 N 916030 000506 		-
5 N 916030 000506
ホース
6X3X850 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
6 A 463 994 04 48
ヒューズ 001
8 N 916030 000526
ホース
センサおよびベンチレーション・パイプの間
12X3.5X140 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
10 N 916030 000526
ホース
ベンチレーション・パイプおよびフィラ・パイプの間
12X3.5X560 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
12 N 916030 000526
ホース
フューエル・タンクとフィラ・パイプのあいだ
12X3.5X420 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
14 N 916030 000527
ホース
ホイール・ハウス
7.5X3X90

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
14 N 916030 000527
ホース
コンビ・バルブ
7.5X3X125

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
16 A 463 470 06 25
ブリーダ 001
18 A 463 476 20 26
ホース

これに変更 A 463 476 24 26 		-
18 A 463 476 24 26
ホース 001
20 A 460 476 48 26
ホース 001
23 A 117 078 05 81
ホース

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前:
097922
911085
 		001
25 A 007 997 61 82
ホース
1060 MM

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以降:
097923
911086
 		001
27 A 201 988 41 78
クリップ

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以降:
097923
911086
 		004
29 A 000 545 31 45
保護キャップ

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以降:
097923
911086
 		001
31 A 460 476 36 26
ホース
ブリーザ・パイプ間の ランプ・チャンバ内部 		001
33 A 186 997 04 81
グロメット

これに変更 A 110 997 04 81 		-
33 A 110 997 04 81
グロメット 001
35 A 000 476 22 32
バルブ 001
37 A 460 470 23 81
ホルダー 001
39 N 910002 002102
リベット
2,5X5,33 		002
41 A 124 997 07 90
クランプ

これに変更 N 916033 011100 		-
41 N 916033 011100
クランプ 002
41 A 463 997 00 90
連結ピース

これに変更 A 104 997 01 90 		-
41 A 104 997 01 90
バインダ 006
41 A 004 997 44 90
ホース・ホルダ 001
41 A 124 997 19 90
バインダ 008
44 N 916016 012200
クランプ
サイド・メンバ/ベンチレーション・ライン 		002
47 N 000934 006007
ナット
サイド・メンバ/ベンチレーション・ライン 		002
