一覧

ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴン
463.228 => 300GE/G300; 500GE/G500
M: 103987, 117965
GM: 717439
GA: 722382, 722397
VG: 750650, 750651, 750652
VA: 730391
HA: 741114, 741506
LG: 765503
FH: 463585, 463588

Schema

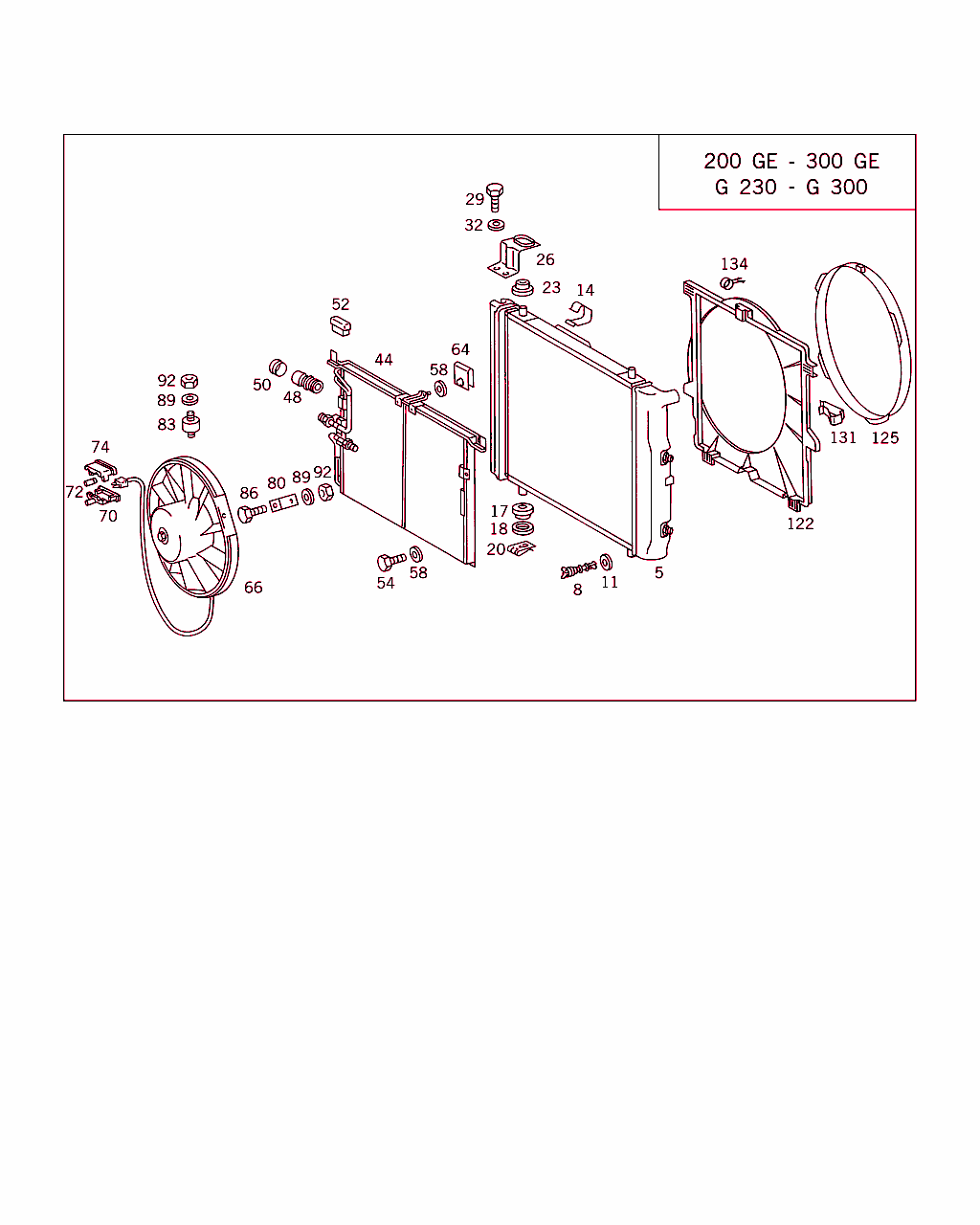

B50015000080.970313

[image]

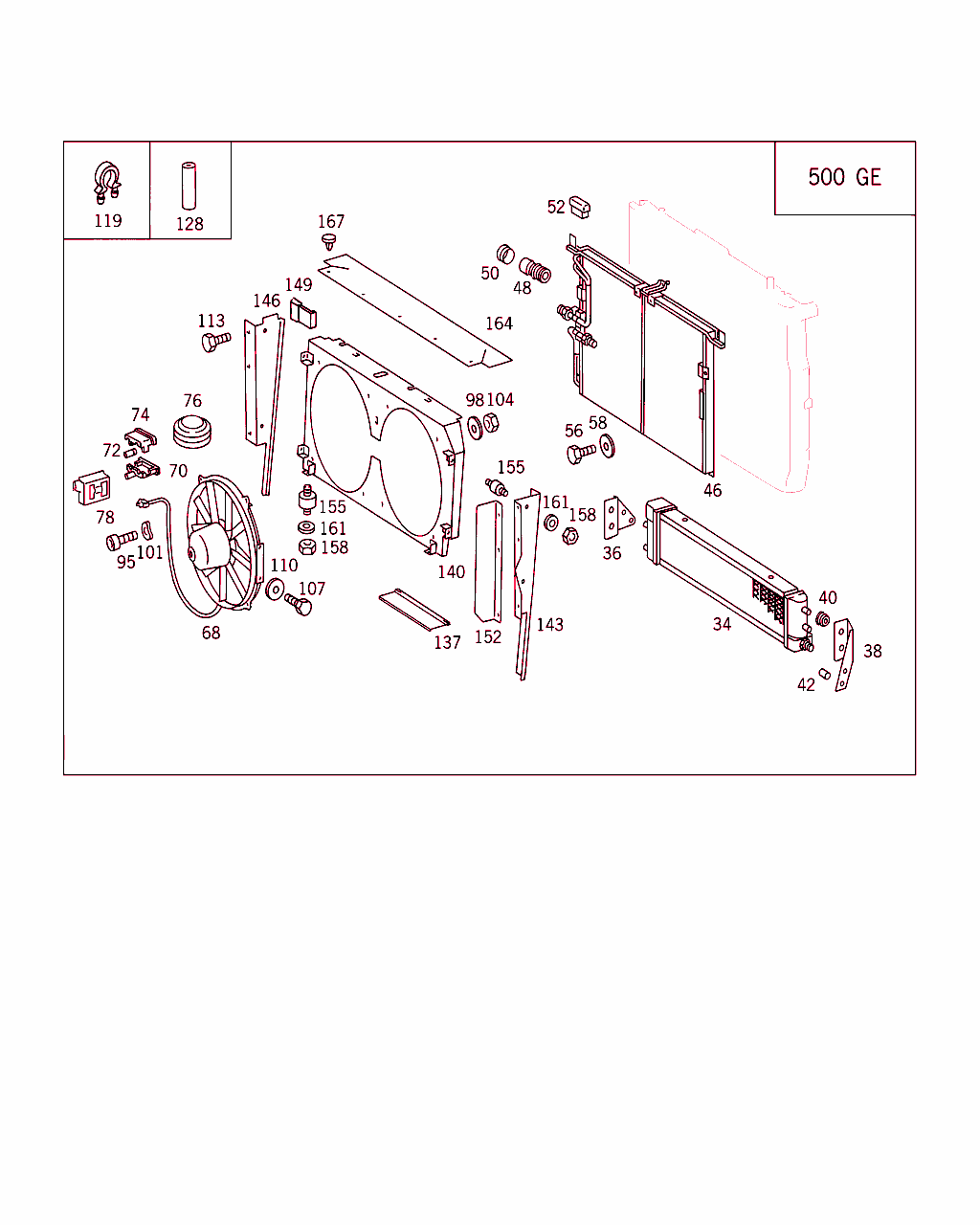

B50015000145.030227

[image]

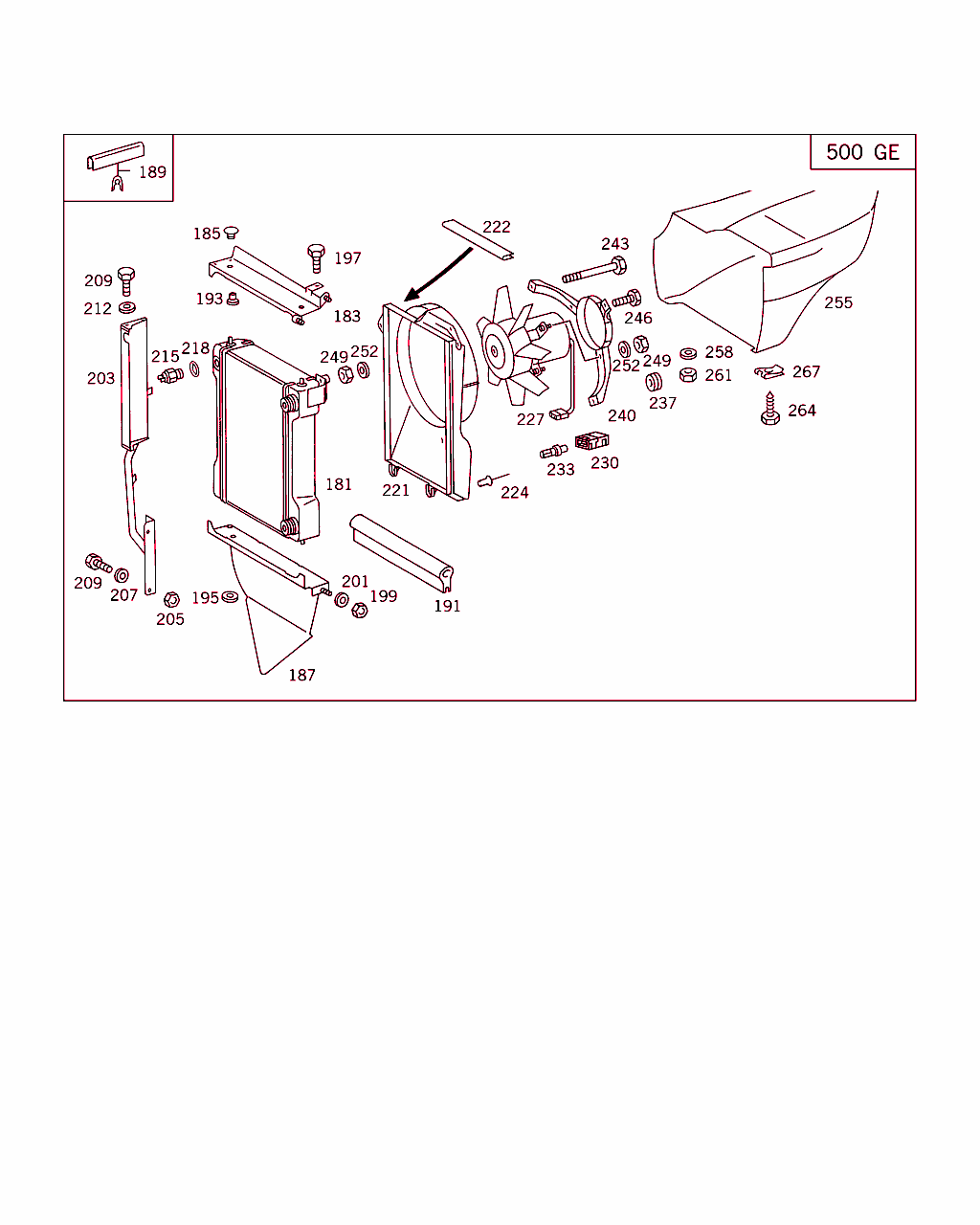

B50015000146.980702

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 463 500 04 00
ラジエタ

これに変更 A 463 500 12 00 		-
5 A 463 500 12 00
ラジエタ

ﾌｯﾄﾉｰﾄ解説
[010]
以下の車台番号以前、追加、1 シーリング・キャップ 102 987 00 45、1                      ?クランプ 916026 014000
076086
906741
 		001
8 A 201 500 00 85
ボルト

これに変更 A 000 500 01 85 		-
8 A 000 500 01 85
ドレン・プラグ
クーラント排水 		001
11 A 000 501 01 76
スペーサ・ディスク 001
14 A 463 504 00 35
クリップ 001
17 A 123 504 04 12
ラバー・ブッシュ
ラジエタ・マウント、下部

ﾌｯﾄﾉｰﾄ解説
[004]
ｼｬｼﾅﾝﾊﾞNo.以前:
080762
907492
 		002
17 A 463 997 11 81
グロメット
ラジエタ・マウント、下部

ﾌｯﾄﾉｰﾄ解説
[005]
ｼｬｼﾅﾝﾊﾞNo.以降:
080763
907493
 		002
18 A 123 267 05 52
スペーサ・ディスク
ラジエタ・マウント、下部

ﾌｯﾄﾉｰﾄ解説
[004]
ｼｬｼﾅﾝﾊﾞNo.以前:
080762
907492
 		002
18 A 463 504 00 76
ウインドウ
ラジエタ・マウント、下部

ﾌｯﾄﾉｰﾄ解説
[005]
ｼｬｼﾅﾝﾊﾞNo.以降:
080763
907493
 		002
20 N 912002 016001
ヒューズ
ラジエタ・マウント、下部 		002
23 A 463 504 00 12
ラバー・ブッシュ
ラジエタ・マウント、上部 		002
26 A 463 504 13 40
ホルダー

これに変更 A 463 504 18 40 		-
26 A 463 504 18 40
ホルダー
ラジエタ・マウント、上部
200GE-300GE 		002
26 A 463 504 14 40
ホルダー
ラジエタ・マウント、上部
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
29 N 000933 006183
ボルト

これに変更 N 304017 006016 		-
29 N 304017 006016
6角ボルト
ラジエタ・マウント、上部
M 6X16 		004
32 N 000125 006421
ウインドウ
ラジエタ・マウント、上部

これに変更 N 000125 006449 		004
32 N 000125 006449
ウインドウ
ラジエタ・マウント、上部 		004
34 A 463 500 07 00
オイル・クーラ

これに変更 A 463 500 14 00
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		- LA
34 A 463 500 14 00
ラジエタ
トランスミッション・オイル・クーラ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
36 H WA 463 501 00 20
ホルダー
右
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
38 H WA 463 501 02 20
ホルダー
左
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
40 A 126 504 02 12
ラバー・ブッシュ
ブラケットのオイル・クーラ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
42 A 460 991 51 40
スペーサチューブ
ブラケットのオイル・クーラ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
44 A 463 500 00 54
コンデンサ

これに変更 A 463 500 03 54

ﾌｯﾄﾉｰﾄ解説
[011]
旧部品番号在庫なし、次の車台番号以前
085025
908594
 		-
44 A 463 500 03 54
コンデンサ
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		001
44 A 463 500 03 54
コンデンサ
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		001
46 A 463 500 02 54
コンデンサ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		001 LA
48 A 001 830 27 84
バルブ
200GE-300GE

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
085026
908595
例外:
  085086,  085114,  085116,  085118,  085119,  085165,  085166,  085640.
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		001
48 A 001 830 27 84
バルブ
200GE-300GE

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
085026
908595
例外:
  085086,  085114,  085116,  085118,  085119,  085165,  085166,  085640.
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		001
48 A 001 830 27 84
バルブ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		001 LA
50 A 140 988 00 35
キャップ
200GE-300GE

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
085026
908595
例外:
  085086,  085114,  085116,  085118,  085119,  085165,  085166,  085640.
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		001
50 A 140 988 00 35
キャップ
200GE-300GE

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
085026
908595
例外:
  085086,  085114,  085116,  085118,  085119,  085165,  085166,  085640.
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		001
50 A 140 988 00 35
キャップ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		001 LA
52 A 129 835 01 93
スペーサ
ラジエタに取り付けるコンデンサ
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		002
52 A 129 835 01 93
スペーサ
ラジエタに取り付けるコンデンサ
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		002
52 A 129 835 01 93
スペーサ
ラジエタに取り付けるコンデンサ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		002 LA
54 N 304017 006018
6角ボルト
ラジエタに取り付けるコンデンサ
M 6X16;200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		002
54 N 304017 006018
6角ボルト
ラジエタに取り付けるコンデンサ
M 6X16;200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		002
56 N 304017 006018
6角ボルト
下
M 6X16
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		002 LA
58 N 000125 006421
ウインドウ

これに変更 N 000125 006449
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		002
58 N 000125 006449
ウインドウ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		002
58 N 000125 006421
ウインドウ

これに変更 N 000125 006449
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		002
58 N 000125 006449
ウインドウ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		002
64 A 000 990 71 91
ナット・ホルダ
ラジエタに取り付けるコンデンサ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		002
64 A 000 990 71 91
ナット・ホルダ
ラジエタに取り付けるコンデンサ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		002
66 A 000 500 60 93
ブロワ
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		001
66 A 000 500 60 93
ブロワ
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		001
68 A 001 500 15 93
ブロワ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		002 LA
70 A 009 545 40 28
クラッチ
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		001
70 A 009 545 40 28
クラッチ
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		001
70 A 008 545 09 28
コネクタ・ハウジング

これに変更 A 012 545 04 28 		- LA
70 A 012 545 04 28
電動クラッチ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		002 LA
72 A 001 545 38 26
コンタクト・ピン
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		002
72 A 001 545 38 26
コンタクト・ピン
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		002
72 A 013 545 79 28
プラグ・ピン
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		004 LA
74 A 009 545 41 28
クラッチ
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		001
74 A 009 545 41 28
クラッチ
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		001
74 A 008 545 11 28
カバー
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		002 LA
76 A 000 997 31 81
貫通グロメット
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		002 LA
78 A 006 988 52 78
クリップ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		002 LA
80 A 460 835 22 14
ホルダー
ブロワ / クーラ・ラインおよび 補強材、上
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		001
80 A 460 835 22 14
ホルダー
ブロワ / クーラ・ラインおよび 補強材、上
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		001
83 A 126 988 00 11
バッファ
ブロワ / クーラ・ラインおよび 補強材、上
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		003
83 A 126 988 00 11
バッファ
ブロワ / クーラ・ラインおよび 補強材、上
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		003
86 N 000933 005075
ボルト

これに変更 N 304017 005002 		-
86 N 304017 005002
6角ボルト
ブロワ / クーラ・ラインおよび 補強材、上
M 5X16;200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		001
86 N 304017 005002
6角ボルト
ブロワ / クーラ・ラインおよび 補強材、上
M 5X16;200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		001
89 N 000125 005317
ウインドウ

これに変更 N 000433 005304 		-
89 N 000433 005304
ウインドウ
ブロワ / クーラ・ラインおよび 補強材、上
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		005
89 N 000433 005304
ウインドウ
ブロワ / クーラ・ラインおよび 補強材、上
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		005
92 N 000934 005008
ナット
ブロワ / クーラ・ラインおよび 補強材、上
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
01AIR CONDITIONER CONDENSER M 102 / M 103
 		004
92 N 000934 005008
ナット
ブロワ / クーラ・ラインおよび 補強材、上
200GE-300GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28514SV 冷却系、シャーシ・パーツ
05AIR CONDITIONER WITH FUEL COOLING M 102 / M 103 JAPAN/SAUDI-ARABIA
 		004
95 N 000912 006004
ボルト

これに変更 A 000 984 79 29
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		- LA
95 A 000 984 79 29
ボルト
ブロワ / ファン・シュラウド
M 6X12
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		008 LA
98 N 009021 006107
ウインドウ

これに変更 N 009021 006208
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		- LA
98 N 009021 006208
ウインドウ
ブロワ / ファン・シュラウド
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		008 LA
101 N 000137 006208
スプリングワッシャ

これに変更 N 000137 006204
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		- LA
101 N 000137 006204
スプリングワッシャ
ブロワ / ファン・シュラウド
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		008 LA
104 N 000934 006007
ナット
ブロワ / ファン・シュラウド
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		008 LA
107 N 000933 005059
ボルト
ファン・シュラウド / マウント・ブラケット
M 5X12
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		002 LA
110 N 000125 005317
ウインドウ

これに変更 N 000433 005304 		- LA
110 N 000433 005304
ウインドウ
ファン・シュラウド / マウント・ブラケット
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		002 LA
113 N 000933 006183
ボルト

これに変更 N 304017 006016 		- LA
113 N 304017 006016
6角ボルト
マウント・ブラケットおよびフロント・エンド・ピラーの エア・ガイド・プレート
M 6X16; 500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		004 LA
----- N 000125 006421
ウインドウ
マウント・ブラケットおよびフロント・エンド・ピラーの エア・ガイド・プレート
500 GE

これに変更 N 000125 006449

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		004 LA
----- N 000125 006449
ウインドウ
マウント・ブラケットおよびフロント・エンド・ピラーの エア・ガイド・プレート
500 GE

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		004 LA
119 A 000 995 68 44
クランプ

これに変更 A 000 995 60 44 		- LA
119 A 000 995 60 44
クランピング・ブラケット
電気ケーブル / ファン・シュラウド
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		001 LA
119 A 000 995 60 44
クランピング・ブラケット
電気ケーブル / ファン・シュラウド
SA 77259/02 		002 LA
122 A 463 505 05 55
ファン・シュラウド 001
125 A 124 505 16 55
ファン・シュラウド 001
125 H WA 463 500 00 55
ファン・シュラウド
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
128 A 001 546 63 30
絶縁チューブ
30 MM; 500 GE

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
131 A 123 504 02 46
クリップ・ナット
ファン・シュラウド / ラジエタ 		002
134 A 201 505 00 73
ヒューズ
ファン・シュラウド
200GE-300GE 		001
137 A 463 505 01 77
フラップ
500 GE

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		007 LA
140 A 463 500 01 55
ファン・シュラウド
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		001 LA
143 A 463 500 00 62
ブラケット
エア・ガイド・プレート / ボディ･フロント･エンド
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		001 LA
146 A 463 500 01 62
ブラケット
エア・ガイド・プレート / ボディ･フロント･エンド
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		001 LA
149 A 003 987 17 51
シーリング・ラバー
422 MM; 500 GE

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		001 LA
149 A 003 987 17 51
シーリング・ラバー
435 MM; 500 GE

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		001 LA
152 A 463 505 00 30
エア・ガイド・フィン
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		001 LA
155 A 117 988 01 11
ラバー・バッファ
エア・ガイド・プレート / ボディ･フロント･エンド
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		006 LA
158 N 000934 006007
ナット
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		012 LA
161 N 000125 006423
ウインドウ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		012 LA
164 A 463 505 02 30
エア・ガイド・フィン
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		001 LA
167 A 000 988 05 28
プラグ
エア・ガイド / アンダ・フロア・プロテクション
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
02CHASSIS PARTS,AIR CONDITIONER
 		005 LA
181 A 463 500 05 00
オイル・クーラ
エンジン・オイル
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
183 A 463 500 01 27
キャリア
上
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
185 A 116 997 08 86
プラグ
上
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
187 A 463 500 00 27
キャリア

これに変更 H WA 463 500 00 27 		- LA
187 H WA 463 500 00 27
サポート
下
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
189 A 001 987 76 25
エッジガード
100 MM; 500 GE

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
191 A 201 505 03 86
ラバー・プロフィール
100 MM; 500 GE

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
191 A 201 505 03 86
ラバー・プロフィール
245 MM; 500 GE

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
193 A 000 997 20 81
貫通グロメット
サポートのラジエタ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		004 LA
195 N 000125 008418
ウインドウ

これに変更 N 000125 008443
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		- LA
195 N 000125 008443
ウインドウ
下
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
197 N 000933 006026
ボルト
サポート / ホイール・ハウス
M 6X15; 500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
199 N 000934 006007
ナット
サポート / ホイール・ハウス
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		003 LA
201 N 000125 006421
ウインドウ
サポート / ホイール・ハウス
500 GE

これに変更 N 000125 006449
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		003 LA
201 N 000125 006449
ウインドウ
サポート / ホイール・ハウス
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		003 LA
203 A 463 500 00 45
ラジエタ・ストラット
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
205 N 000934 006007
ナット
ラジエタ・ストラット / フロント・エンド・ピラー
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
207 N 000125 006421
ウインドウ
サポート / フロント・エンド・ピラー
500 GE

これに変更 N 000125 006449
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
207 N 000125 006449
ウインドウ
サポート / フロント・エンド・ピラー
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
209 N 000933 005036
ボルト
サポート / ホイール・ハウス
M 5X8; 500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		004 LA
212 N 000125 005317
ウインドウ

これに変更 N 000433 005304 		- LA
212 N 000433 005304
ウインドウ
サポート / ホイール・ハウス
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		004 LA
215 A 006 545 66 24
サーモ・タイム・スイッチ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
218 N 007603 014100
シーリング・リング
14X18; 500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
221 A 463 505 09 55
ファン・シュラウド

これに変更 A 463 505 14 55
• +001 A 007 987 09 52 		- LA
221 A 463 505 14 55
ファン・シュラウド
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
222 A 007 987 09 52
ラバー・シール

これに変更 A 007 987 13 52 		- LA
222 A 007 987 13 52
シーリング・テープ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001 LA
224 A 000 990 25 92
スプレッド・リベット
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
227 A 463 500 00 64
ファン
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
230 A 012 545 84 28
コネクタ・ハウジング
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
233 A 011 545 16 28
プラグ・ピン
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
237 A 000 997 20 81
貫通グロメット
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
240 A 463 500 15 31
ホルダー
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
243 N 000933 006189
ボルト
ブラケット / 上部ファン・カバー
M 6X12; 500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
246 N 000933 006127
ボルト
ホルダ / ファン・カバー、下
M 6X25; 500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
246 N 000933 006127
ボルト
ブラケット / 上部ファン・カバー
M 6X25; 500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
249 N 000934 006007
ナット
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		005 LA
252 N 000125 006421
ウインドウ
500 GE

これに変更 N 000125 006449
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		010 LA
252 N 000125 006449
ウインドウ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		010 LA
255 A 463 830 00 66
エア・ガイド・フィン
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
258 N 009021 006208
ウインドウ
サイド・エア吹出口 / ホイール・ハウス
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
261 N 913004 006002
ナット

これに変更 N 913004 006001
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		- LA
261 N 913004 006001
ナット
サイド・エア吹出口 / ホイール・ハウス
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
264 N 914031 004300
鉄板ビス

これに変更 N 000000 000548
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		- LA
264 N 000000 000548
鉄板ビス
ラジエタのサイド・エア吹出口
4.8X16; 500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
267 A 123 994 18 45
クリップ・ナット
ラジエタのサイド・エア吹出口
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
