ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴン
463.228 => 300GE/G300; 500GE/G500
M: 103987, 117965
GM: 717439
GA: 722382, 722397
VG: 750650, 750651, 750652
VA: 730391
HA: 741114, 741506
LG: 765503
FH: 463585, 463588

Schema

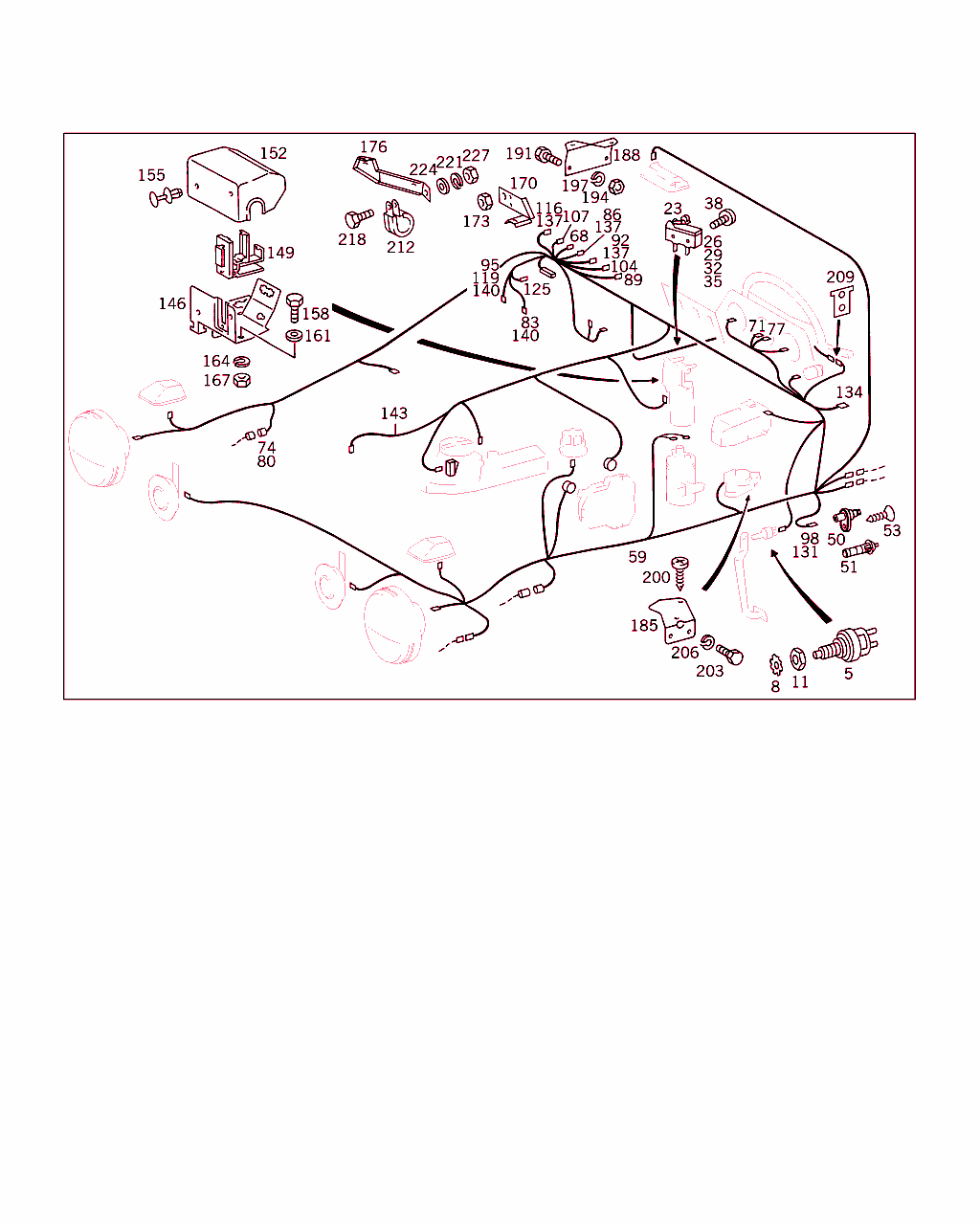

B54605000024.010321

[image]

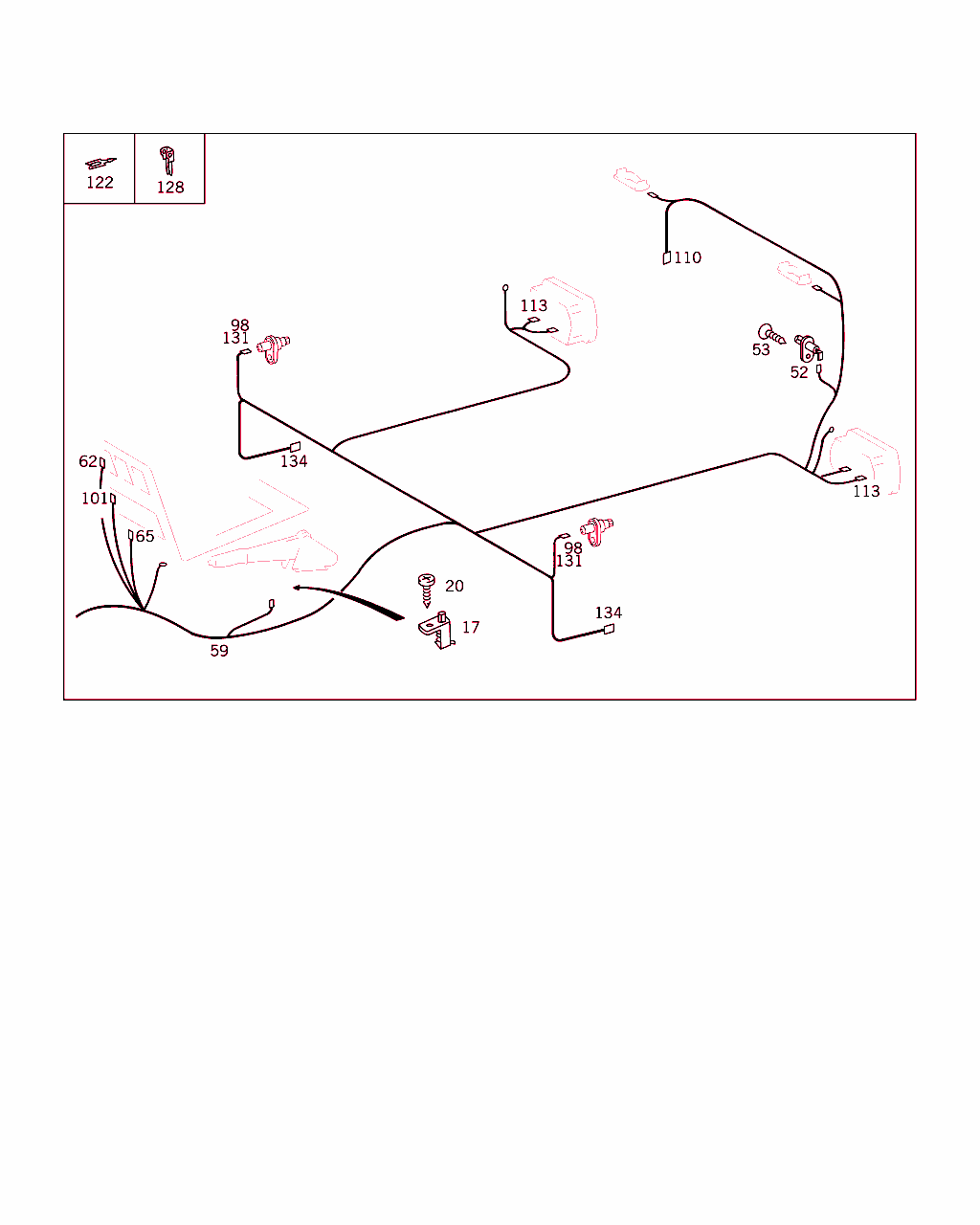

B54605000025.010321

[image]

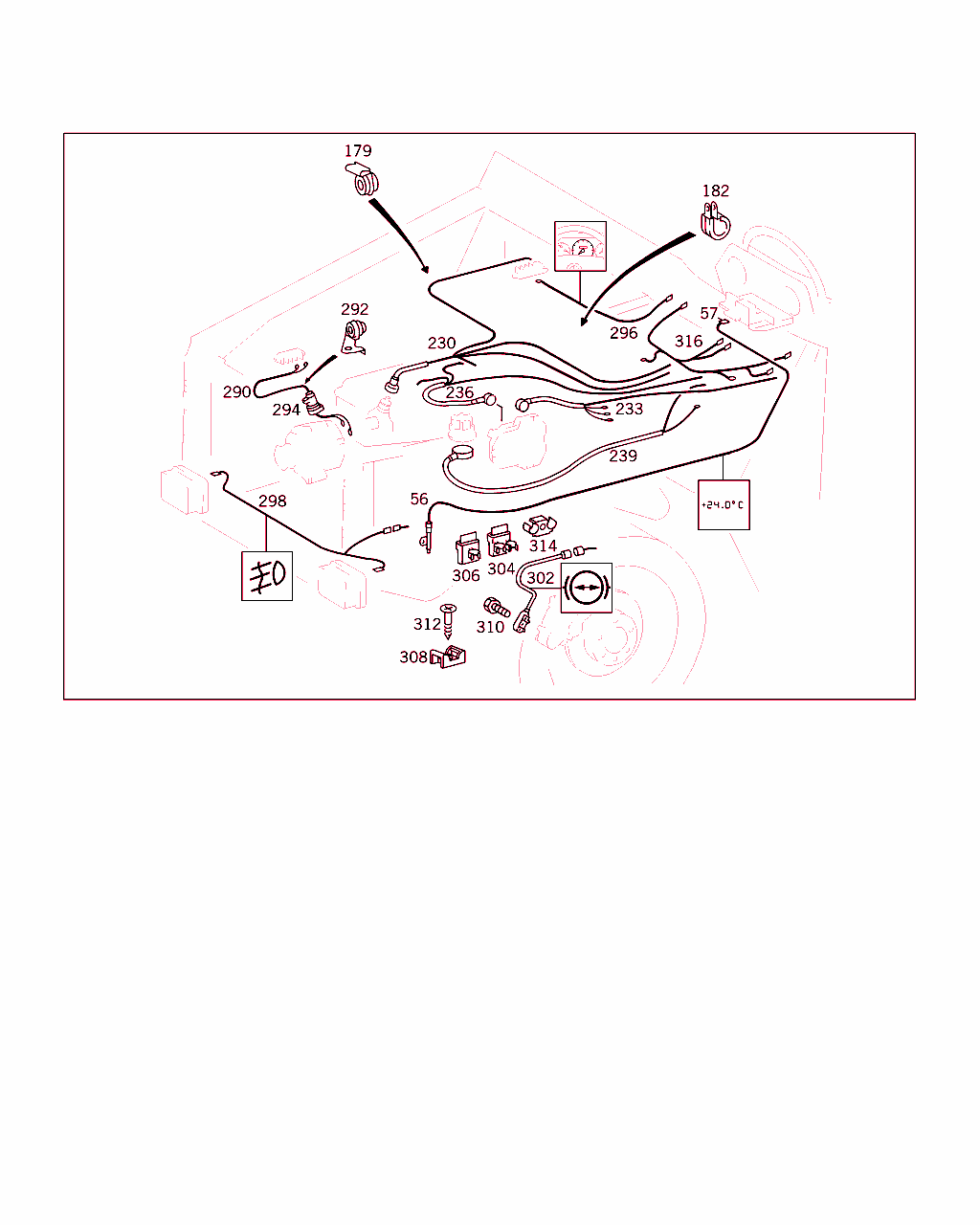

B54605000026.010321

[image]

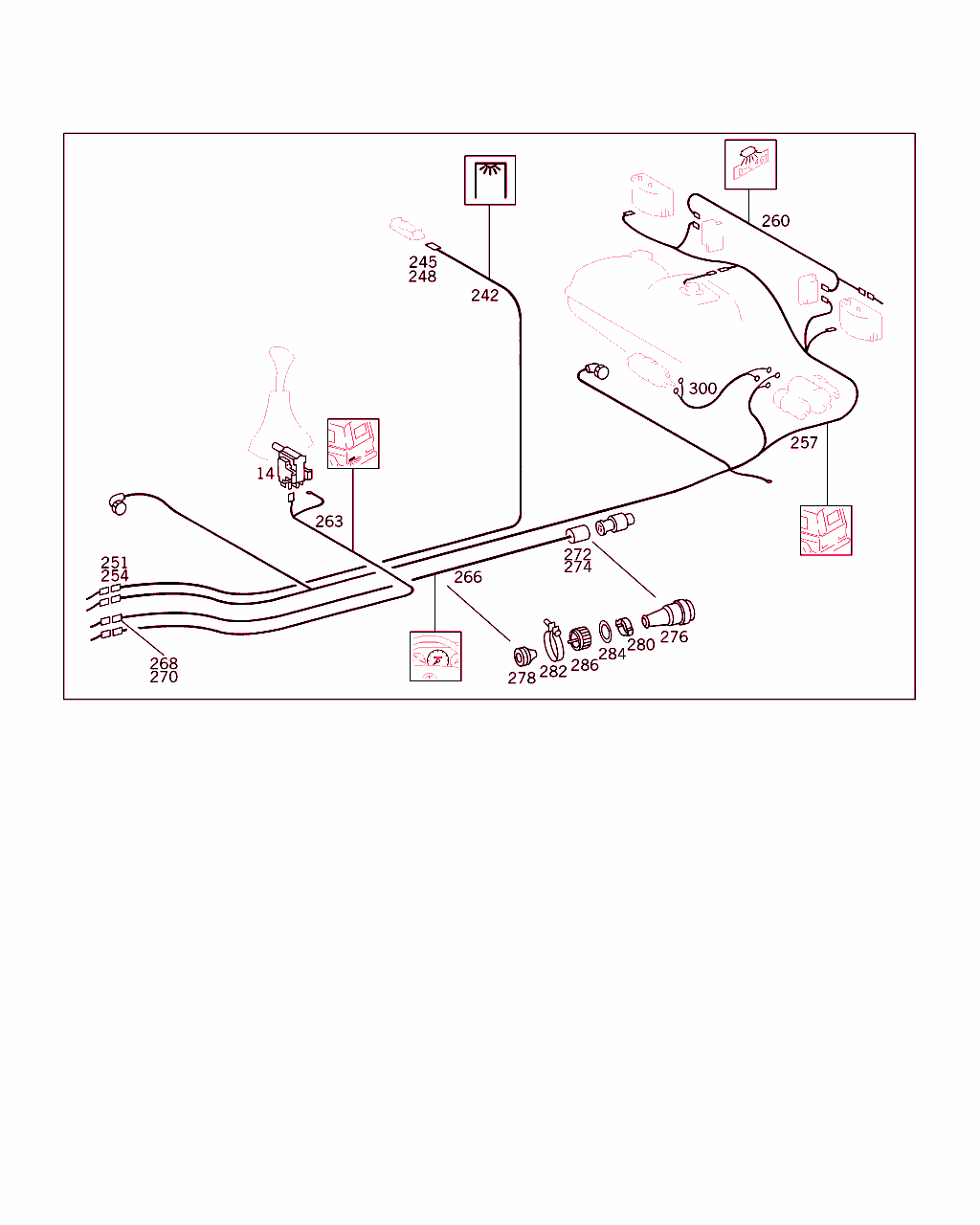

B54605000027.010321

[image]

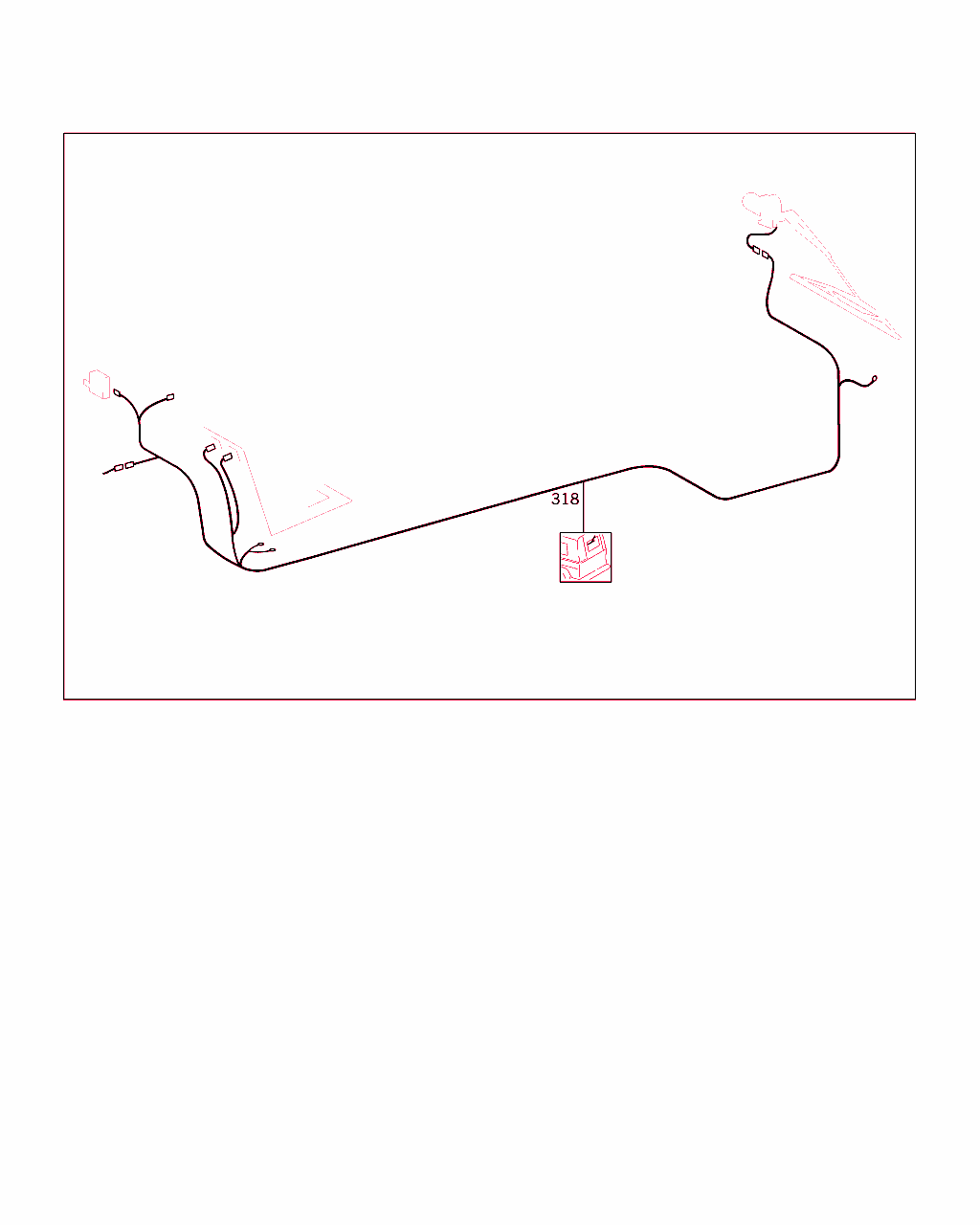

B54605000028.010321

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 000 545 35 09
スイッチ
ストップ・ランプ 		001
8 N 006797 012251
歯付きワッシャ 002
11 A 000 990 92 51
ナット
ストップ・ランプ・スイッチ 		002
14 A 201 545 00 14
スイッチ
バックアップ・ランプ 		001
17 A 000 820 04 54
コンタクト・スイッチ
パーキング・ブレーキ・コントロール 		001
20 N 007981 003335
鉄板ビス

これに変更 N 007981 003203 		-
20 N 007981 003203
鉄板ビス
3.5X6.5 		001
23 A 001 545 36 14
スイッチ
補助ヒータ・コントロール・バルブ
200 GE-300 GE

ﾌｯﾄﾉｰﾄ解説
[014]
以下の車台番号以降、同時注文、ケーブル 463 540 24 36
083615
908232
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28710SV ADDIT.HEATER ELECTR.EQUIPMENT
0312V; WITH TIMER,WHEEL BASE 2850 MM
 		001
23 A 003 545 80 14
スイッチ
コントロール・バルブ 		001 R
23 A 003 545 80 14
スイッチ
コントロール・バルブ 		001 L
23 A 003 545 82 14
スイッチ
補助ヒータ・コントロール・バルブ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77261SV AUXILIARY HEATER WITH TELESTART
08AUXILIARY HEATER WITH PRESET TIME SWITCH 12V
 		001
23 A 003 545 82 14
スイッチ
補助ヒータ・コントロール・バルブ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28710SV ADDIT.HEATER ELECTR.EQUIPMENT
0312V; WITH TIMER,WHEEL BASE 2850 MM
 		001
26 A 012 545 86 28
ハウジング
TO 003 545 80 14 		001 R
26 A 012 545 86 28
ハウジング
TO 003 545 80 14 		001 L
29 A 012 545 84 28
コネクタ・ハウジング
TO 003 545 82 14
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77261SV AUXILIARY HEATER WITH TELESTART
08AUXILIARY HEATER WITH PRESET TIME SWITCH 12V
 		001
29 A 012 545 84 28
コネクタ・ハウジング
TO 003 545 82 14
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28710SV ADDIT.HEATER ELECTR.EQUIPMENT
0312V; WITH TIMER,WHEEL BASE 2850 MM
 		001
32 A 003 545 06 26
コンタクト・ソケット
TO 003 545 80 14 		002 R
32 A 003 545 06 26
コンタクト・ソケット
TO 003 545 80 14 		002 L
35 A 011 545 16 28
プラグ・ピン
TO 003 545 82 14
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77261SV AUXILIARY HEATER WITH TELESTART
08AUXILIARY HEATER WITH PRESET TIME SWITCH 12V
 		002
35 A 011 545 16 28
プラグ・ピン
TO 003 545 82 14
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28710SV ADDIT.HEATER ELECTR.EQUIPMENT
0312V; WITH TIMER,WHEEL BASE 2850 MM
 		002
38 N 000084 003181
ボルト
M 3X20 		004
50 A 003 820 22 10
スイッチ
運転席ドア

ﾌｯﾄﾉｰﾄ解説
[040]
ｼｬｼﾅﾝﾊﾞNo.以前: 095186
その他取付け
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		002
51 A 005 820 76 10
スイッチ
運転席ドア

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		002
52 A 003 820 50 10
スイッチ
テール・ゲート 		001
53 N 007982 003209
鉄板ビス
3.9X13 		005
56 A 008 542 31 17
センサ

これに変更 A 009 542 81 17 		-
56 A 009 542 81 17
センサ

これに変更 A 001 542 26 18 		-
56 A 001 542 26 18
センサ

これに変更 A 000 542 57 18 		-
56 A 000 542 57 18
温度センサ
外気温センサ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28740SV OUTBOARD TEMPERATURE INDICATOR
01WITH MECHANICAL TACHOGRAPH
03WITH ELECTRIC TACHOGRAPH
 		001
57 A 012 545 05 28
プラグ

これに変更 A 008 545 09 28
• +001 A 008 545 11 28 		-
57 A 008 545 09 28
コネクタ・ハウジング

これに変更 A 012 545 04 28 		-
57 A 012 545 04 28
電動クラッチ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28740SV OUTBOARD TEMPERATURE INDICATOR
01WITH MECHANICAL TACHOGRAPH
03WITH ELECTRIC TACHOGRAPH
 		001
57 A 008 545 11 28
カバー
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28740SV OUTBOARD TEMPERATURE INDICATOR
01WITH MECHANICAL TACHOGRAPH
03WITH ELECTRIC TACHOGRAPH
 		001
59 A 463 540 00 05
ケーブル・ハーネス

これに変更 A 463 540 28 05

ﾌｯﾄﾉｰﾄ解説
[016]
旧部品番号在庫なし、次の車台番号以前
補足ヒータなしの車両、以下の車台番号以前
078647
907343
補足ヒータ付き車両、以下の車台番号以前
078735
907356
 		- L
59 A 463 540 28 05
ケーブル・ハーネス
メイン・ハーネス
300GE

ﾌｯﾄﾉｰﾄ解説
[040]
ｼｬｼﾅﾝﾊﾞNo.以前: 095186
その他取付け
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001 L
59 A 463 540 43 05
ケーブル・ハーネス
メイン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001 L
59 A 463 540 21 05
ケーブル・ハーネス
メイン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[040]
ｼｬｼﾅﾝﾊﾞNo.以前: 095186
その他取付け
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001 R
59 A 463 540 46 05
電気ケーブル
メイン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001 R
59 H WA 463 540 01 05
ケーブル・ハーネス
メイン・ハーネス
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77261SV AUXILIARY HEATER WITH TELESTART
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
62 A 655 545 04 28
ハウジング
/ ディファレンシャル・ロック・スイッチ

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001
65 A 002 545 11 28
ハウジング
コネクタ、ヒータ・ブロワへ

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001
68 A 601 545 00 26
ハウジング
ダイオード
"D1"

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001 L
71 A 012 545 83 28
ハウジング
スピード・メータ

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001
74 A 012 545 86 28
ハウジング
フロント・アクスル・ディファレンシャル・ロック

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001
77 A 010 545 70 28
ハウジング
スピード・メータ

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001
80 A 012 545 04 28
電動クラッチ
フロント・アクスル・ディファレンシャル・ロック

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001
83 A 008 545 20 28
ロワハウジング
フューエル・ポンプ・リレー

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001 L
86 A 008 545 20 28
ロワハウジング
ターミナル:
"15;50"

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		002 L
89 A 011 545 50 28
ハウジング
抵抗群ケーブル束

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001
92 A 011 545 10 28
コネクタ・ハウジング
ターミナル:
"15;50"

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		002 L
95 A 011 545 10 28
コネクタ・ハウジング
フューエル・ポンプ・リレー

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001 L
98 A 029 545 96 28
クラッチ
ドア・コンタクト・スイッチ

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		004 L
101 A 202 545 36 28
ハウジング
コネクタ (ラジオ)

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001
104 A 016 545 02 28
ハウジング
コネクタ、ドア・コンタクト・ スイッチへ

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001
107 A 016 545 02 28
ハウジング
フィード

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001
110 A 016 545 02 28
ハウジング
テール・ゲートのドア・コンタクト

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001 L
113 A 016 545 02 28
ハウジング
ブレーキ・ランプ・シグナル

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001 L
116 A 011 545 12 28
プラグ・ピン
ターミナル:
"15;50"

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		002 L
119 A 011 545 12 28
プラグ・ピン
フューエル・ポンプ・リレー

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001 L
122 A 000 821 03 34
コンタクト・スプリング
コネクタ、スピーカ

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		012
125 A 003 545 68 26
コンタクト・スプリング
ダイオード
0.5-1.0MM2

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		002 L
128 A 003 545 18 26
コンタクト・スプリング

これに変更 A 004 545 53 26 		-
128 A 004 545 53 26
フラット・ソケット・スリーブ

これに変更 A 011 545 80 26 		-
128 A 011 545 80 26
コンタクト・スプリング

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		NB
128 A 003 545 19 26
コンタクト・スプリング

これに変更 A 006 545 89 26 		-
128 A 006 545 89 26
コンタクト・スプリング

これに変更 A 011 545 81 26 		-
128 A 011 545 81 26
コンタクト・スプリング

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		NB
131 A 007 545 04 26
コンタクト・スプリング
ドア・コンタクト・スイッチ

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		008 L
134 A 000 821 33 26
コネクタ・ハウジング
コネクタ、スピーカ

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		006
137 A 009 545 14 28
アッパハウジング
ターミナル:
"15;50"

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		004 L
140 A 009 545 14 28
アッパハウジング
フューエル・ポンプ・リレー

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
095187
910457
例外:
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		002 L
146 A 463 545 17 40
ホルダー

これに変更 A 463 545 54 40 		- R
146 A 463 545 54 40
ホルダー
電気ケーブル / バッテリ・ボックス 		001 R
146 A 463 545 17 40
ホルダー

これに変更 A 463 545 54 40 		- L
146 A 463 545 54 40
ホルダー
メイン・ケーブル・ハーネス / ペダル・ユニット 		001 L
149 A 463 545 00 19
サポーティング・フレーム
カップリング 		001
152 A 463 545 00 46
カバー 001
155 A 123 990 02 92
スプレッド・リベット
ブラケットに取り付けるカバー 		001 L
158 N 000933 006281
ボルト

これに変更 N 304017 006049 		- R
158 N 304017 006049
6角ボルト
ホルダ / バッテリ・ボックス 		002 R
158 N 304017 006018
6角ボルト
ブラケット / ペダル・ユニット
M 6X12 		002 L
161 N 007603 006106
シーリング・リング
ブラケット / ペダル・ユニット
6X10 		002 L
164 N 912004 006102
ロック・ワッシャ
ブラケット / ペダル・ユニット 		002 L
167 N 000934 006007
ナット
ブラケット / ペダル・ユニット 		002 L
170 A 463 545 38 40
ホルダー
ファイヤウォールのケーブル・ハーネス 		001
173 N 000934 006007
ナット
ファイヤウォールのケーブル・ハーネス 		001
176 A 463 540 16 73
ホルダー
ファイヤウォール 		001 R
179 A 000 159 31 40
ブラケット
チャージ・ケーブル / ?レシーバ 		001 L
182 N 916016 013201
クランプ
チャージ・ケーブル / ファン・ボックス
13/15 		001 R
185 A 463 540 03 73
ホルダー
ダイアグノシス・ソケット 		001
188 A 463 545 20 40
ホルダー
ダイアグノシス・ソケット
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28742SV MOUNTING PARTS
0916-POLE DIAGNOSIS BOX
 		001
191 N 000933 005083
ボルト
ブラケット
M 5X16
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28742SV MOUNTING PARTS
0916-POLE DIAGNOSIS BOX
 		002
194 N 000934 005008
ナット
ブラケット
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28742SV MOUNTING PARTS
0916-POLE DIAGNOSIS BOX
 		002
197 N 912004 005100
ロック・ワッシャ
ブラケット
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28742SV MOUNTING PARTS
0916-POLE DIAGNOSIS BOX
 		002
200 N 007981 004258
鉄板ビス
ダイアグノシス・ソケット / ブラケット
4.8X16 		002
203 N 000933 006122
ボルト

これに変更 N 304017 006034 		-
203 N 304017 006034
6角ボルト
ホイール・ハウスに取り付けるブラケット
M 6X10 		002
206 N 912004 006102
ロック・ワッシャ
ホイール・ハウスに取り付けるブラケット 		002
209 A 463 545 50 40
ホルダー
クルーズ・コントロール・コネクタ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28745SV TEMPOMAT (CRUISE CONTROL)
01AUTOMATIC TRANSMISSON; M103 ENGINE
 		001
212 A 001 995 35 01
クランプ 001
218 N 900161 008105
ボルト
M 8X20 		001
218 N 304017 006018
6角ボルト
ホルダ / ステアリング・ギヤ・マウント
M 6X12 		001 R
221 N 912004 008102
ロック・ワッシャ
ホルダ / ステアリング・ギヤ・マウント 		001
224 N 000125 006421
ウインドウ
ホルダ / ステアリング・ギヤ・マウント

これに変更 N 000125 006449 		001 R
224 N 000125 006449
ウインドウ
ホルダ / ステアリング・ギヤ・マウント 		001 R
227 N 304032 008006
ヘキサゴン・ナット 001 L
227 N 000934 006007
ナット
ホルダ / ステアリング・ギヤ・マウント 		001 R
230 A 463 540 09 36
電気ケーブル
温度センサ 		001
233 A 463 540 03 36
電気ケーブル
トランジスタ・イグニッション・システム 		001
236 A 463 540 05 36
電気ケーブル
トランジスタ・イグニッション・システム 		001
239 A 463 540 07 36
電気ケーブル
トリミング・コネクタ 		001
257 A 463 540 02 08
ケーブル・ハーネス
リヤ・エンド 		001 L
257 A 463 540 93 08
電気ケーブル
リヤ・エンド 		001 R
257 A 463 540 93 08
電気ケーブル
リヤ・エンド
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77261SV AUXILIARY HEATER WITH TELESTART
11OVERHEAT WARNING INDICATOR
 		001 LA
260 A 463 540 80 08
ケーブル・ハーネス
ライセンス・プレート・ランプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28730SV LICENSE PLATE LAMP ELECTR. EQUIPMENT
02REAR BUMPER,DIVIDED
 		001 L
260 A 463 540 22 09
ケーブル・ハーネス
ライセンス・プレート・ランプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28730SV LICENSE PLATE LAMP ELECTR. EQUIPMENT
02REAR BUMPER,DIVIDED
 		001 R
260 A 463 540 86 08
電気ケーブル
ライセンス・プレート・ランプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28730SV LICENSE PLATE LAMP ELECTR. EQUIPMENT
02REAR BUMPER,DIVIDED
 		001
263 A 463 540 10 36
電気ケーブル
バックアップ・ランプ 		001 LM
263 A 463 540 40 36
電気ケーブル
バックアップ・ランプ 		001 RM
266 H WA 463 540 00 36
電気ケーブル
パルス・センサからスピード・メータへ
500 GE 		001 LA
266 A 463 540 47 36
電気ケーブル
パルス・センサからスピード・メータへ
200GE-300GE 		001
268 A 012 545 82 28
コネクタ・ハウジング 001
270 A 011 545 16 28
プラグ・ピン 003
272 A 000 545 38 26
コンタクト・ソケット

これに変更 A 007 545 82 26 		-
272 A 007 545 82 26
ソケット・スリーブ 003
274 A 012 545 09 28
ハウジング
3 ピン 		001
276 A 000 546 34 35
保護キャップ 001
278 A 126 997 28 81
グロメット 001
280 A 002 997 85 90
クランプ 001
282 A 001 997 83 90
連結ピース 001
284 A 301 990 14 40
ウインドウ 001
286 A 000 542 19 72
ナット 001
290 A 463 540 15 09
電気ケーブル
オルタネータから ターミナル・ブロックまで
200GE-300GE 		001
290 H WA 463 540 00 09
ケーブル・ハーネス
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77261SV AUXILIARY HEATER WITH TELESTART
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
292 A 000 159 06 40
ブラケット 001
294 A 380 546 20 37
グロメット 001
294 A 460 546 00 37
グロメット 001
296 A 463 540 02 38
電気ケーブル

ﾌｯﾄﾉｰﾄ解説
[003]
自作のツール
[022]
ｼｬｼﾅﾝﾊﾞNo.以降:
085026
908595
例外:
  085082,  085085,  085086,  085087,  085088,  085114,  085115,  085116,  085117,  085118,  085119,  085120,  085164,  085165,
  085166,  085640.
 		001
298 A 463 540 60 08
電気ケーブル
フォグ・ランプ 		001
300 A 463 540 25 36
電気ケーブル
フューエル・ポンプ 		001
302 A 463 540 59 08
電気ケーブル
フロント・ブレーキ・パッド摩耗インジケータ
200GE-300GE 		002
302 H WA 463 540 00 08
ケーブル・ハーネス
フロント・ブレーキ・パッド摩耗インジケータ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77261SV AUXILIARY HEATER WITH TELESTART
01FOR PARTS, SEE STANDARD VERSION
 		002
304 A 126 546 32 43
ホルダー

これに変更 A 000 546 48 43 		-
304 A 000 546 48 43
ケーブル・ホルダ
センサ・ケーブル・ハーネス / ショック・アブソーバ・ コンソール 		002
304 H WA 463 545 00 40
ホルダー
左フロント・ブレーキ・パッド摩耗インジケータ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77261SV AUXILIARY HEATER WITH TELESTART
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
304 H WA 463 545 01 40
ホルダー
右フロント・ブレーキ・パッド摩耗インジケータ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77261SV AUXILIARY HEATER WITH TELESTART
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
306 A 140 546 20 43
ホルダー
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77261SV AUXILIARY HEATER WITH TELESTART
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
308 A 000 546 19 43
ホルダー
電気ケーブル / フレーム

ﾌｯﾄﾉｰﾄ解説
[027]
ｼｬｼﾅﾝﾊﾞNo.以降:
095014
910371
 		001 L
310 N 914125 006307
ボルト

これに変更 N 910106 006008 		-
310 N 910106 006008
6角ボルト
M 6X25 		002
310 N 914125 006300
ボルト

これに変更 N 910106 006000 		- LA
310 N 910106 006000
6角ボルト
M6X12;500GE; 		002 LA
312 N 007516 005106
カット・ボルト
フレームに取り付けるブラケット
M 5X10

ﾌｯﾄﾉｰﾄ解説
[027]
ｼｬｼﾅﾝﾊﾞNo.以降:
095014
910371
 		001 L
314 A 463 994 07 48
クリップ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77261SV AUXILIARY HEATER WITH TELESTART
01FOR PARTS, SEE STANDARD VERSION
 		001
316 A 463 540 57 09
ケーブル・ハーネス

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降:
085026
908595
例外:
  085082,  085085,  085086,  085087,  085088,  085114,  085115,  085116,  085117,  085118,  085119,  085120,  085164,  085165,
  085166,  085640.
[040]
ｼｬｼﾅﾝﾊﾞNo.以前: 095186
その他取付け
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
 		001 L
316 A 463 540 58 09
ケーブル・ハーネス

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降:
085026
908595
例外:
  085082,  085085,  085086,  085087,  085088,  085114,  085115,  085116,  085117,  085118,  085119,  085120,  085164,  085165,
  085166,  085640.
[040]
ｼｬｼﾅﾝﾊﾞNo.以前: 095186
その他取付け
  095004,  095028,  095050,  095098,  095100,  095101,  095113,  095130,  095132,  095154,  095167,  095170,  910408.
[402]
今後の入荷予定はありません。
 		001 R
318 A 463 540 55 08
ケーブル・ハーネス
リヤ・ウインドウ・ワイパ 		001 L
318 A 463 540 99 08
ケーブル・ハーネス
リヤ・ウインドウ・ワイパ

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001 R
