B50015000222.120410
![[image]](../epcimg/B50015000222.120410.png)
B50015000217.990618
![[image]](../epcimg/B50015000217.990618.png)
B50015000373.031001
![[image]](../epcimg/B50015000373.031001.png)
| x | 番号 | 部品番号 | 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ | 数 | ﾊﾞｰｼﾞｮﾝ |
|---|

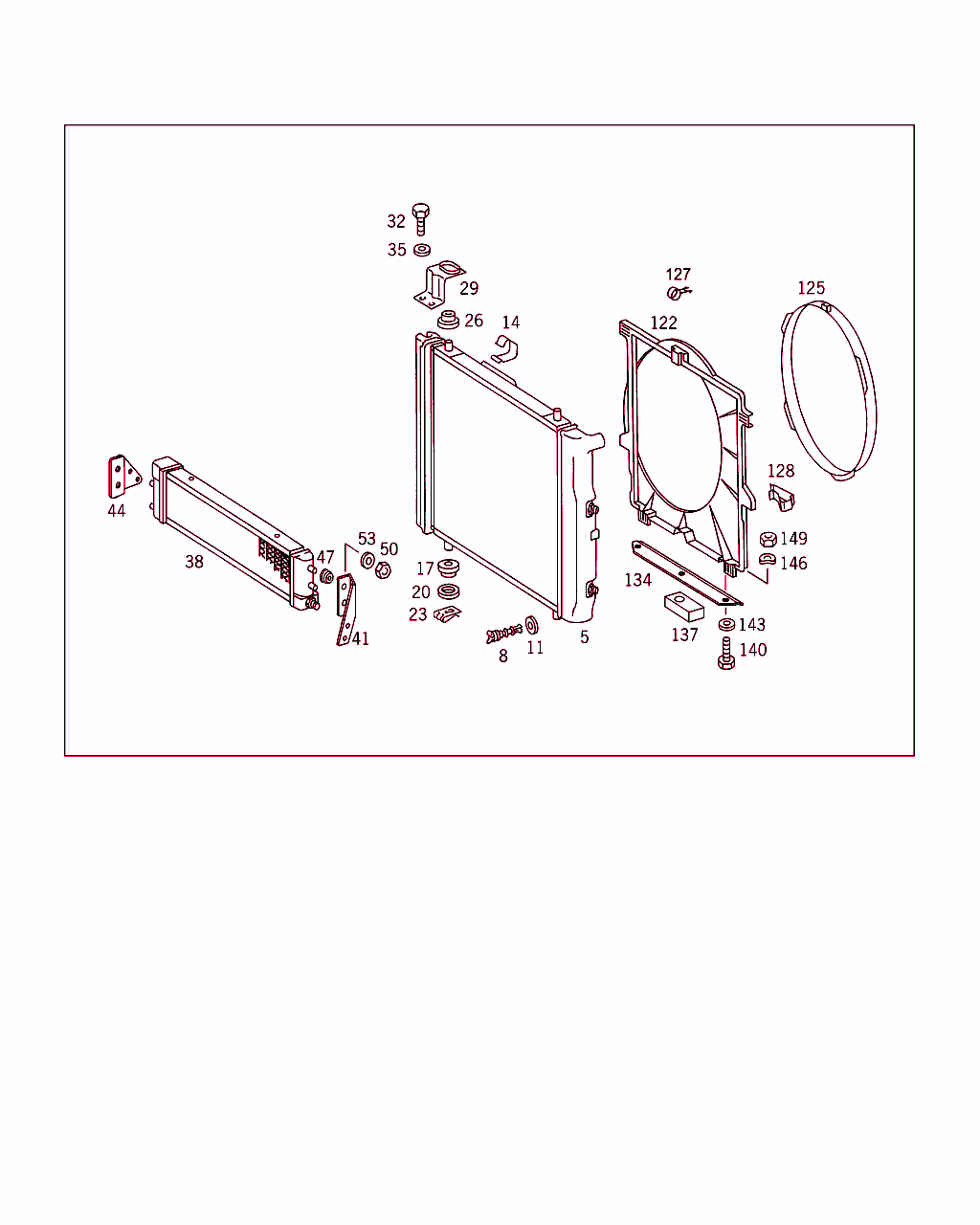

| 5 | A 463 500 11 00 | ラジエタ | 001 | ||||||||||
| 8 | A 000 500 01 85 | ドレン・プラグ クーラント排水 | 001 | ||||||||||
| 11 | A 000 501 01 76 | スペーサ・ディスク | 001 | ||||||||||
| 14 | A 463 504 00 35 | クリップ | 001 | ||||||||||
| 17 | A 463 997 11 81 | グロメット ラジエタ・マウント、下部 | 002 | ||||||||||
| 20 | A 463 504 00 76 | ウインドウ これに変更 A 186 053 02 53 | - | ||||||||||
| 20 | A 186 053 02 53 | ウインドウ ラジエタ・マウント、下部 | 002 | ||||||||||
| 23 | N 912002 016001 | ヒューズ ラジエタ・マウント、下部 | 002 | ||||||||||
| 26 | A 463 504 00 12 | ラバー・ブッシュ ラジエタ・マウント、上部 | 002 | ||||||||||
| 29 | A 463 504 14 40 | ホルダー ラジエタ・マウント、上部 | 002 | ||||||||||
| 32 | N 304017 006016 | 6角ボルト ラジエタ・マウント、上部 M 6X16 | 004 | ||||||||||
| 35 | N 000125 006421 | ウインドウ ラジエタ・マウント、上部 これに変更 N 000125 006449 | 004 | ||||||||||
| 35 | N 000125 006449 | ウインドウ ラジエタ・マウント、上部 | 004 | ||||||||||

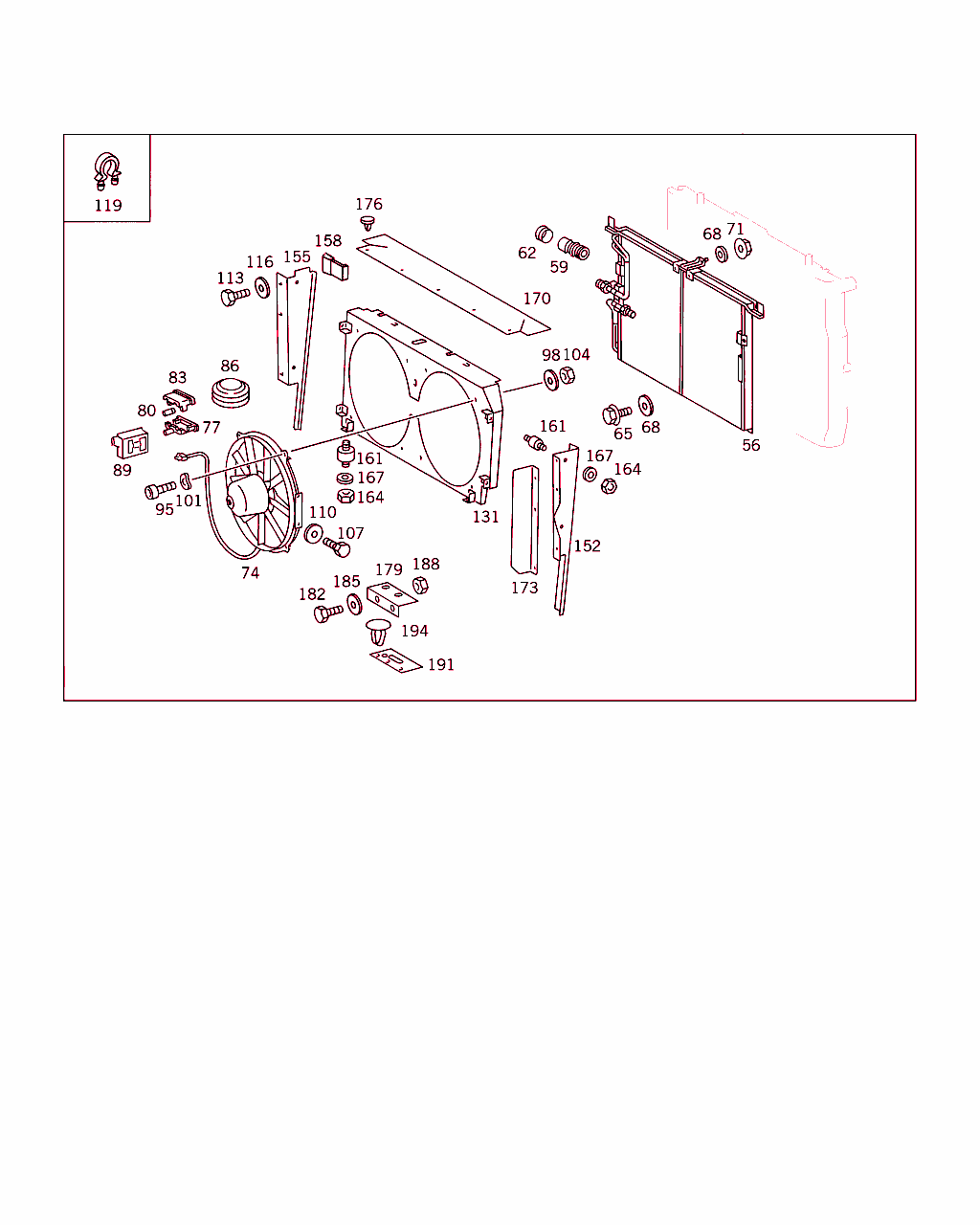

| 56 | A 463 500 04 54 | コンデンサ  - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 001 | ||||||||||
| 59 | A 001 830 27 84 | バルブ - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 001 | LA | |||||||||
| 62 | A 140 988 00 35 | キャップ - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 001 | LA | |||||||||
| 65 | N 304017 006018 | 6角ボルト ラジエタに取り付けるコンデンサ | 002 | ||||||||||
| 65 | N 304017 006018 | 6角ボルト 下 M 6X16 - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 002 | LA | |||||||||
| 68 | N 000125 006421 | ウインドウ 下 これに変更 N 000125 006449 - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 002 | LA | |||||||||
| 68 | N 000125 006449 | ウインドウ 下 - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 002 | LA | |||||||||
| 68 | N 009021 006107 | ウインドウ これに変更 N 009021 006208 - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| - | LA | |||||||||
| 68 | N 009021 006208 | ウインドウ 上 - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 001 | LA | |||||||||
| 71 | N 000934 006027 | ナット 上 - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 001 | LA | |||||||||
| 74 | A 001 500 15 93 | ブロワ - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 002 | LA | |||||||||
| 77 | A 008 545 09 28 | コネクタ・ハウジング これに変更 A 012 545 04 28 | - | LA | |||||||||
| 77 | A 012 545 04 28 | 電動クラッチ - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 002 | LA | |||||||||
| 80 | A 013 545 79 28 | プラグ・ピン - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 004 | LA | |||||||||
| 83 | A 008 545 11 28 | カバー - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 002 | LA | |||||||||
| 86 | A 000 997 31 81 | 貫通グロメット - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 002 | LA | |||||||||
| 89 | A 006 988 52 78 | クリップ - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 002 | LA | |||||||||
| 95 | N 000912 006004 | ボルト これに変更 A 000 984 79 29 - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| - | LA | |||||||||
| 95 | A 000 984 79 29 | ボルト ブロワ / ファン・シュラウド M 6X12 - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 008 | LA | |||||||||
| 98 | N 009021 006208 | ウインドウ ブロワ / ファン・シュラウド - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 008 | LA | |||||||||
| 101 | N 000137 006208 | スプリングワッシャ これに変更 N 000137 006204 - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| - | LA | |||||||||
| 101 | N 000137 006204 | スプリングワッシャ ブロワ / ファン・シュラウド - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 008 | LA | |||||||||
| 104 | N 000934 006007 | ナット これに変更 N 304032 006004 | - | LA | |||||||||
| 104 | N 304032 006004 | ヘキサゴン・ナット ブロワ / ファン・シュラウド - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 008 | LA | |||||||||
| 107 | N 000933 005059 | ボルト これに変更 N 304017 005007 | - | LA | |||||||||
| 107 | N 304017 005007 | 6角ボルト ファン・シュラウド / マウント・ブラケット M 5X12 これに変更 N 000000 002035 - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 002 | LA | |||||||||
| 107 | N 000000 002035 | 6角丸頭ボルト ファン・シュラウド / マウント・ブラケット M 5X12 - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 002 | LA | |||||||||
| 110 | N 000433 005304 | ウインドウ ファン・シュラウド / マウント・ブラケット - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 002 | LA | |||||||||
| 113 | N 000933 006189 | ボルト これに変更 N 304017 006018 | - | LA | |||||||||
| 113 | N 304017 006018 | 6角ボルト マウント・ブラケットおよびフロント・エンド・ピラーの エア・ガイド・プレート M 6X12 - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 004 | LA | |||||||||
| 116 | N 000125 006421 | ウインドウ マウント・ブラケットおよびフロント・エンド・ピラーの エア・ガイド・プレート これに変更 N 000125 006449 - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 004 | LA | |||||||||
| 116 | N 000125 006449 | ウインドウ マウント・ブラケットおよびフロント・エンド・ピラーの エア・ガイド・プレート - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 004 | LA | |||||||||
| 119 | A 000 995 68 44 | クランプ これに変更 A 000 995 60 44 | - | LA | |||||||||
| 119 | A 000 995 60 44 | クランプ 電気ケーブル / ファン・シュラウド - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 001 | LA | |||||||||
| 119 | A 000 995 60 44 | クランプ 電気ケーブル / ファン・シュラウド - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 002 | LA | |||||||||
| 122 | A 463 505 05 55 | ファン・シュラウド | 001 | ||||||||||
| 125 | A 463 505 11 55 | ファン・シュラウド | 001 | LA | |||||||||
| 127 | A 201 505 00 73 | クリップ ファン・シュラウドをファン・リングに | 001 | LA | |||||||||
| 128 | A 123 504 02 46 | クリップ・ナット ファン・シュラウド / ラジエタ | 002 | ||||||||||
| 131 | A 463 500 01 55 | ファン・シュラウド - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
| 001 | LA | |||||||||
| 152 | A 463 500 00 62 | ブラケット エア・ガイド・プレート / ボディ･フロント･エンド | 001 | ||||||||||
| 155 | A 463 500 02 62 | ブラケット エア・ガイド・プレート / ボディ･フロント･エンド | 001 | LA | |||||||||
| 158 | A 003 987 17 51 | シーリング・ラバー マウント・ブラケット 422 MM  - ﾌｯﾄﾉｰﾄ･ﾃｷｽﾄ
| 001 | LA | |||||||||
| 161 | A 117 988 01 11 | ラバー・バッファ マウント・ブラケットおよびフロント・エンド・ピラーの エア・ガイド・プレート | 003 | LA | |||||||||
| 164 | N 000934 006007 | ナット これに変更 N 304032 006004 | - | LA | |||||||||
| 164 | N 304032 006004 | ヘキサゴン・ナット マウント・ブラケットおよびフロント・エンド・ピラーの エア・ガイド・プレート | 012 | LA | |||||||||
| 167 | N 000125 006421 | ウインドウ マウント・ブラケットおよびフロント・エンド・ピラーの エア・ガイド・プレート これに変更 N 000125 006449 | 012 | LA | |||||||||
| 167 | N 000125 006449 | ウインドウ マウント・ブラケットおよびフロント・エンド・ピラーの エア・ガイド・プレート | 012 | LA | |||||||||
| 170 | A 463 505 02 30 | エア・ガイド・フィン | 001 | LA | |||||||||
| 176 | A 000 988 05 28 | プラグ エア・ガイド / アンダ・フロア・プロテクション | 005 | ||||||||||
| 179 | A 463 504 07 39 | アングル マウント・ブラケット | 001 | ||||||||||
| 182 | N 304017 006018 | 6角ボルト マウント・ブラケット M 6X12 | 001 | ||||||||||
| 185 | N 000125 006421 | ウインドウ マウント・ブラケット これに変更 N 000125 006449 | 001 | ||||||||||
| 185 | N 000125 006449 | ウインドウ マウント・ブラケット | 001 | ||||||||||
| 188 | N 000934 006007 | ナット マウント・ブラケット | 001 | ||||||||||
| 191 | A 463 987 02 51 | シーリング・ラバー マウント・ブラケット | 001 | ||||||||||
| 194 | A 001 997 66 86 | プラグ マウント・ブラケット | 003 |
