一覧

G クラス、ロング・ステーション・ワゴン
463.346 => G350 BLUETEC
M: 642886, 642887
GA: 722902
VG: 750654
VA: 730332
HA: 742605

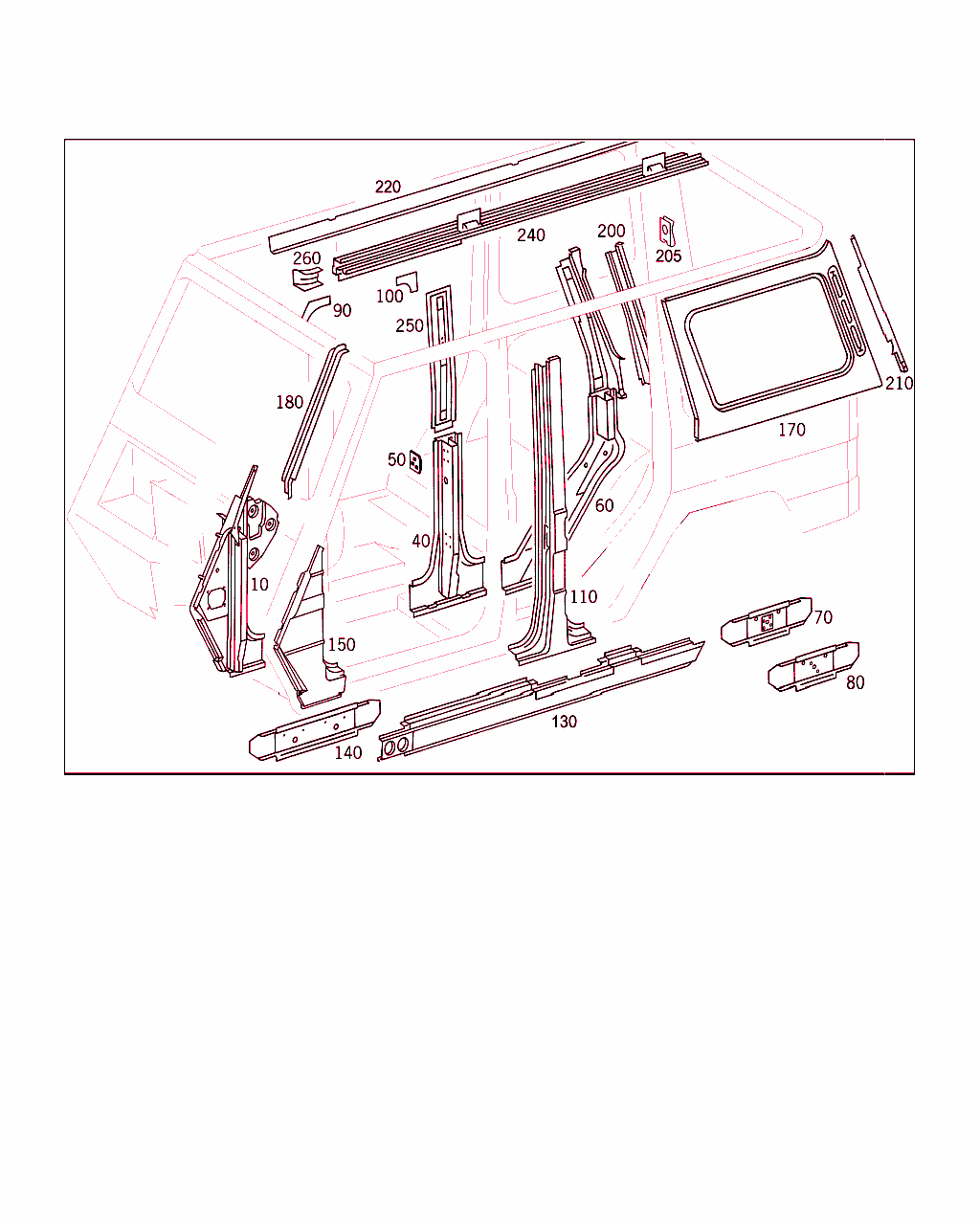

Schema

B63015000235.100723

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 630 39 10
ピラー
左フロント

[002]まで ｼｬｼ: X 167551 => まで 日付: 08/11/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ6
ｺｰﾄﾞ日付指定名称
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
 		001
10 A 463 630 25 02
フロント・パネル・ピラー
左フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ6
ｺｰﾄﾞ日付指定名称
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
 		001
10 A 463 630 25 02
フロント・パネル・ピラー
左フロント

[003]から ｼｬｼ: X 167552 => から 日付: 08/11/2016
 		001
10 A 463 630 40 10
ピラー
右フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
10 A 463 630 02 41
フロント・パネル・ピラー
右フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
10 A 463 630 02 41
フロント・パネル・ピラー
右フロント

[004]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
40 A 463 630 15 93
Bピラー
左センタ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
40 A 463 630 01 00
Bピラー
左センタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
40 A 463 630 01 00
Bピラー
左センタ

[004]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
40 A 463 630 16 93
Bピラー
右センタ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
40 A 463 630 02 00
Bピラー
右センタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
40 A 463 630 02 00
Bピラー
右センタ

[004]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
50 A 460 620 01 11
プレート
左ドア・ロック 		001
50 A 460 620 02 11
プレート
右ドア・ロック 		001
60 A 463 630 99 11
Bピラー
左リヤ

[005]から ｼｬｼ: X 180974 => から 日付: 30/03/2009
 		001
60 A 463 630 00 93
Bピラー
右リヤ

[005]から ｼｬｼ: X 180974 => から 日付: 30/03/2009
 		001
70 A 463 630 05 40
キャリア
リヤ内側サイド・メンバ / 左横中央フロア 		001
70 A 463 630 05 40
キャリア
リヤ内側サイド・メンバ /右横中央フロア 		001
80 A 460 637 13 35
サイドメンバ
左 		001
80 A 460 637 13 35
サイドメンバ
右 		001
90 A 463 637 03 81
接続プレート
フロント・ピラー上部およびルーフ・フレームのあいだ 		002
100 A 463 637 01 81
接続
ルーフ・フレームおよび運転席側リヤ・ドア部分 センタ・ピラーの間 		004
110 A 463 637 57 24
左 B ピラー外側
左外側 		001
110 A 463 637 58 24
左 B ピラー外側
右外側 		001
130 A 460 637 11 35
サイドメンバ
左外側

[006]まで ｼｬｼ: X 184517 => まで 日付: 19/03/2010
 		001
130 A 463 632 00 14
サイドメンバ
左外側

[007]から ｼｬｼ: X 184518 => から 日付: 19/03/2010
 		001
130 A 460 637 12 35
サイドメンバ
右外側

[006]まで ｼｬｼ: X 184517 => まで 日付: 19/03/2010
 		001
130 A 463 632 01 14
サイドメンバ
右外側

[007]から ｼｬｼ: X 184518 => から 日付: 19/03/2010
 		001
140 A 463 630 04 40
キャリア
フロア左横に取り付けるサイド・メンバ前部内側

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
140 A 463 630 04 40
キャリア
フロア右横に取り付けるサイド・メンバ前部内側

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
150 A 463 637 15 20
ピラー
左外側

[008]から ｼｬｼ: X 162183 => から 日付: 31/05/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZQ0
ｺｰﾄﾞ日付指定名称
[ZQ0]20140930G500 4X42 *適用外*
 		001
150 A 463 637 09 20
ピラー
左外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU7-ZU8+ZQ0
ｺｰﾄﾞ日付指定名称
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
[ZQ0]20140930G500 4X42 *適用外*
 		001 L
150 A 463 637 15 20
ピラー
左外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZQ0+ZU7/ZQ0+ZU8
ｺｰﾄﾞ日付指定名称
[ZQ0]20140930G500 4X42 *適用外*
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		001 L
150 A 463 637 16 20
ピラー
右外側

[008]から ｼｬｼ: X 162183 => から 日付: 31/05/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZQ0
ｺｰﾄﾞ日付指定名称
[ZQ0]20140930G500 4X42 *適用外*
 		001
150 A 463 637 10 20
ピラー
右外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU7-ZU8+ZQ0
ｺｰﾄﾞ日付指定名称
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
[ZQ0]20140930G500 4X42 *適用外*
 		001 L
150 A 463 637 16 20
ピラー
右外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZQ0+ZU7/ZQ0+ZU8
ｺｰﾄﾞ日付指定名称
[ZQ0]20140930G500 4X42 *適用外*
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		001 L
170 A 463 637 06 03
パネル
左上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU7-ZU8/-XZ7
ｺｰﾄﾞ日付指定名称
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
[XZ7]20140701変更年2017年(モデル・イヤー2018年)
 		001
170 A 463 630 73 02
サイド・ウォール
左上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZU7/ZU8
ｺｰﾄﾞ日付指定名称
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		001 L
170 A 463 637 07 03
パネル
右上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU7-ZU8/-XZ7
ｺｰﾄﾞ日付指定名称
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
[XZ7]20140701変更年2017年(モデル・イヤー2018年)
 		001
170 A 463 630 74 02
サイド・ウォール
右上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZU7/ZU8
ｺｰﾄﾞ日付指定名称
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		001 L
180 A 463 637 07 20
ピラー
左外側上部 		001
180 A 463 637 08 20
ピラー
右外側上部 		001
200 A 460 637 07 22
ピラー
左リヤ上部 		001
200 A 460 637 08 22
ピラー
右リヤ上部 		001
205 A 126 990 12 91
プラグイン・ナット
/ ピラー
M6 		002
210 A 460 637 07 26
エア・ガイド・フィン
左

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
210 A 460 637 08 26
エア・ガイド・フィン
右 		001
220 A 463 637 03 44
補強材
ルーフ・フレーム・シートベルト・ポイント、左側 		001
220 A 463 637 06 44
補強材
ルーフ・フレーム・シートベルト・ポイント、右側 		001
240 A 463 630 29 35
ルーフ・フレーム
左

[009]から ｼｬｼ: X 161665 => から 日付: 28/04/2005
[010]まで ｼｬｼ: => まで 日付: 06/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ4-XZ5
ｺｰﾄﾞ日付指定名称
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
 		001
240 A 463 630 79 00
ルーフ・フレーム
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ4/XZ5
ｺｰﾄﾞ日付指定名称
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
 		001
240 A 463 630 79 00
ルーフ・フレーム
左

[011]から ｼｬｼ: => から 日付: 06/02/2015
 		001
240 A 463 630 30 35
ルーフ・フレーム
右

[009]から ｼｬｼ: X 161665 => から 日付: 28/04/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ4-XZ5
ｺｰﾄﾞ日付指定名称
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
 		001
240 A 463 630 80 00
ルーフ・フレーム
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ4/XZ5
ｺｰﾄﾞ日付指定名称
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
 		001
240 A 463 630 80 00
ルーフ・フレーム
右

[011]から ｼｬｼ: => から 日付: 06/02/2015
 		001
250 A 463 630 10 11
ピラー
左 		001
250 A 463 630 10 11
ピラー
右 		001
260 A 460 721 01 37
補強材
左 		001
260 A 460 721 02 37
補強材
右 		001
