一覧

G クラス、ロング・ステーション・ワゴン
463.348 => G350 BLUETEC
M: 642886, 642887
GA: 722903
VG: 750654
VA: 730332
HA: 742605

Schema

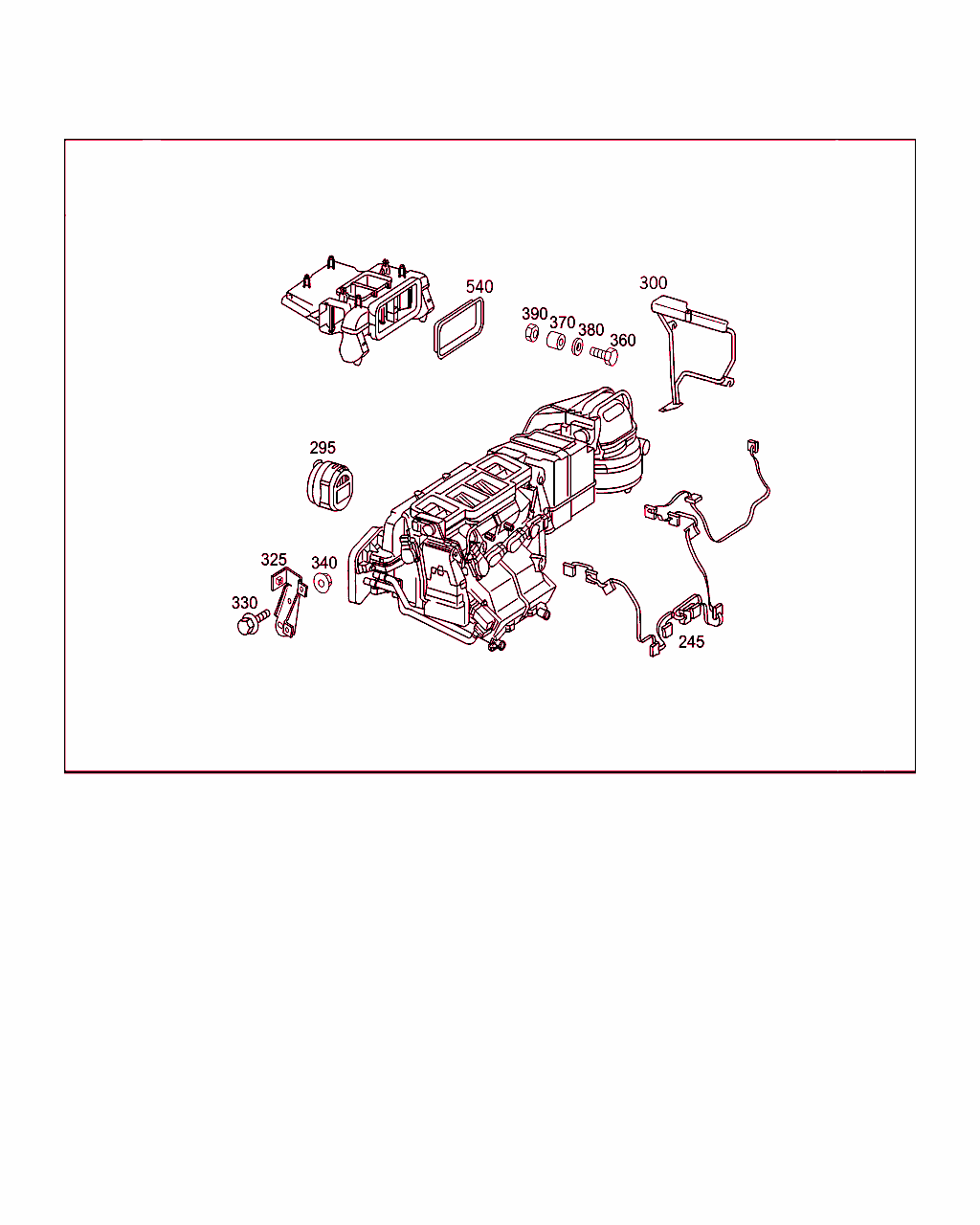

B83030000278.100901

[image]

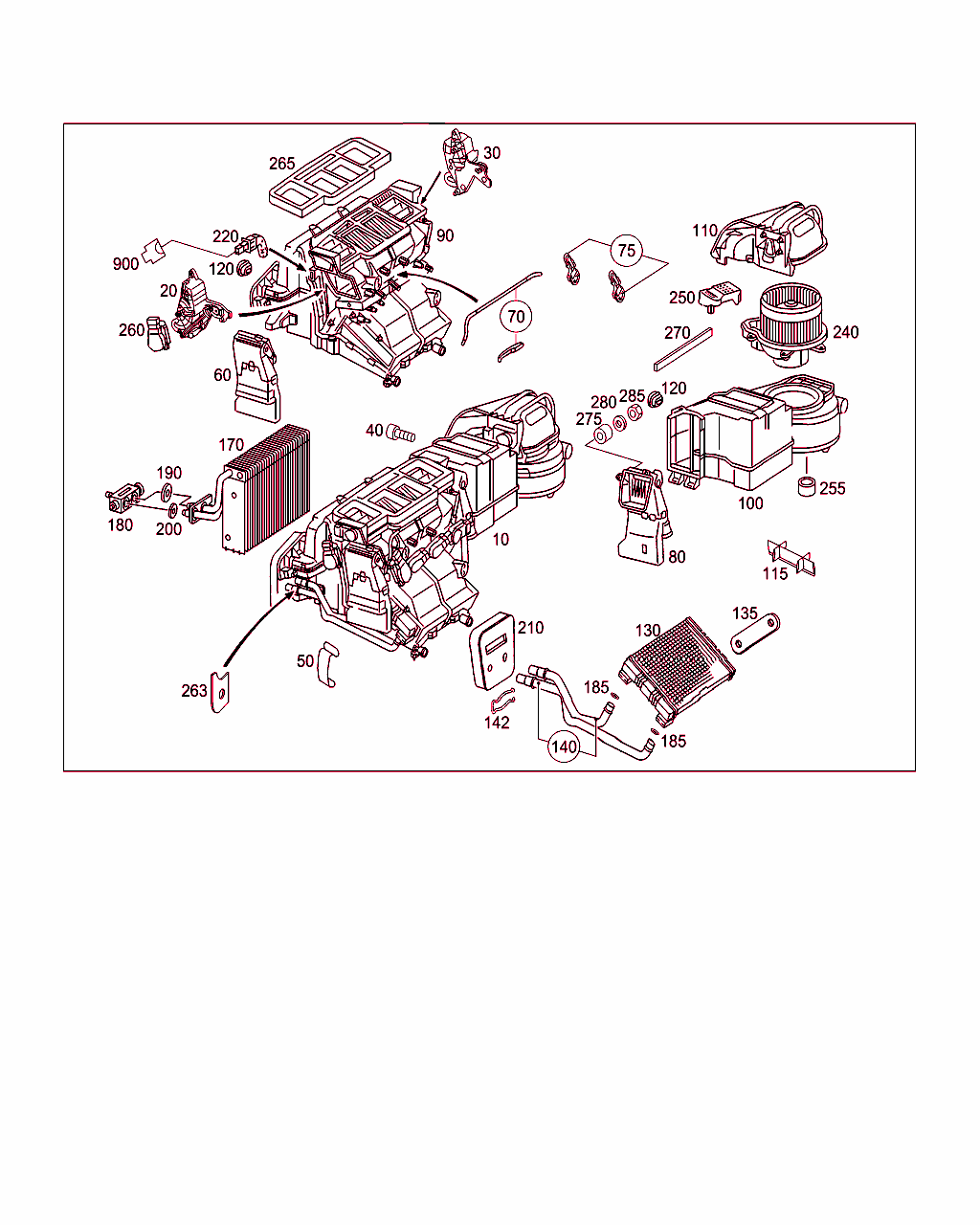

B83030000279.161123

[image]

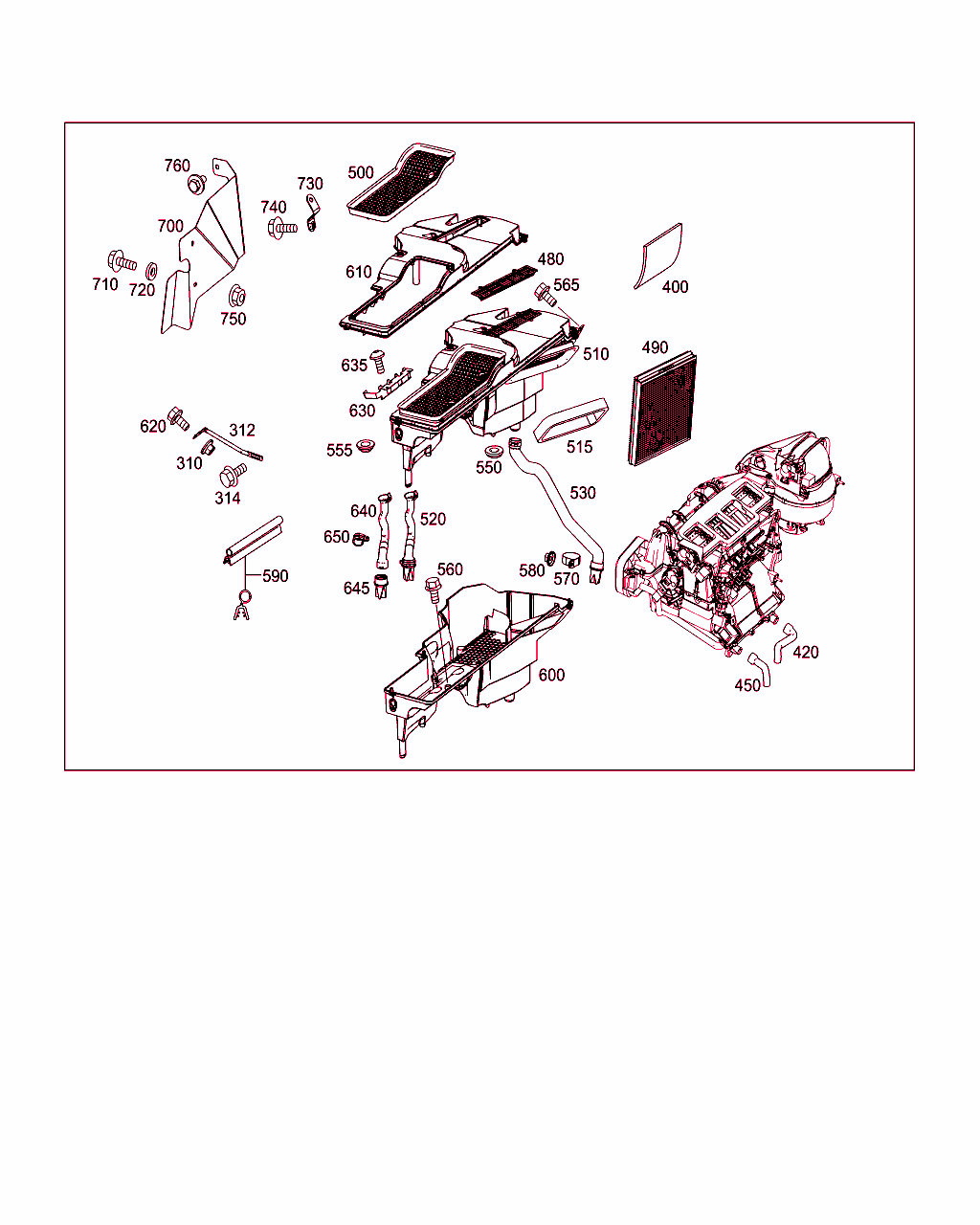

B83030000280.150202

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 830 19 60
エアコン・ユニット

[003]から ｼｬｼ: X 204078 => から 日付: 31/10/2012

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001 L
10 A 463 830 20 60
エアコン・ユニット

[003]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001 R
20 A 203 830 01 40
ハウジング
下部
TO A463 830 06 62,209 830 01 62 		001
30 A 203 830 02 40
ハウジング
上部
TO A463 830 06 62,209 830 01 62 		001
40 A 001 984 58 29
6角丸頭ボルト
エアコン・ユニット・ハウジング固定用ツール
4X16;TO A463 830 06 62,209 830 01 62 		056 L
50 A 000 835 31 34
テンション・スプリング
エアコン・ユニット・ハウジング固定用ツール
TO A463 830 06 62,209 830 01 62 		045 L
50 A 000 835 31 34
テンション・スプリング
エアコン・ユニット・ハウジング固定用ツール 		041 R
60 A 203 830 15 03
エア・ダクト
左レッグ・ルーム
TO A463 830 06 62,209 830 01 62 		001 L
70 A 203 830 00 32
TS リンケージ
エアコン
TO A463 830 06 62,209 830 01 62 		001
75 A 203 830 00 33
TS コントロールレバー
エアコン
TO A463 830 06 62,209 830 01 62 		001
80 A 203 830 16 03
エア・ダクト
右レッグ・ルーム
TO A463 830 06 62,209 830 01 62 		001 L
90 A 203 830 01 03
ハウジング
エアコン
R 134A,TO A 463 830 06 62,A 2098300162

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001 L
100 A 203 830 05 03
ハウジング
エア・ディストリビュータ
TO A463 830 06 62,209 830 01 62 		001 L
100 A 203 830 06 03
ハウジング
エアコン 		001 R
110 A 203 830 26 03
ハウジング
外気/内気循環
TO A463 830 06 62,209 830 01 62 		001 L
110 A 203 830 28 03
ハウジング
外気/内気循環 		001 R
115 A 463 831 02 05
ディストリビュータ
ベンチレーション・ボックス 		001
120 A 203 835 00 93
スペーサ
エアコン
TO A463 830 06 62,209 830 01 62 		002 L
120 A 203 835 00 93
スペーサ
エアコン 		002 R
130 A 203 830 01 61
熱交換器
エアコン
TO A463 830 06 62,209 830 01 62 		001
135 A 203 835 00 14
ホルダー
熱交換器
TO A463 830 06 62,209 830 01 62 		001
140 A 203 830 16 15
TS パイプ
エアコン
TO A463 830 06 62,209 830 01 62 		001 L
140 A 203 830 17 15
TS パイプ
エアコン 		001 R
142 A 140 835 00 34
スプリング
TO A463 830 06 62,209 830 01 62 		001
170 A 209 830 01 58
エバポレータ
エアコン
TO A463 830 06 62,209 830 01 62

これに変更 A 209 830 03 58
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001 L
170 A 209 830 04 58
エバポレータ
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2-XZ3
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
 		001 R
170 A 463 830 07 00
エバポレータ
エアコン

[003]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2/XZ3
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
 		001 L
170 A 463 830 08 00
エバポレータ
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2/XZ3
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
 		001 R
180 A 230 830 01 84
エクスパンション・バルブ?
エクスパンション・ バルブ
TO A463 830 06 62,209 830 01 62 		001
185 A 451 830 00 11
ホールディングプレート
ボルト付き
TO A 220 830 03 84; A 230 830 01 84 		001
185 A 000 835 37 98
丸形シール・リング
バルブ
TO A463 830 06 62,209 830 01 62 		002 L
190 A 140 997 09 45
丸形シール・リング
エクスパンション・ バルブ
17X2 MM 		001
200 A 140 997 07 45
Oリング
エクスパンション・ バルブ
10.6X2 		001
210 A 203 835 03 98
ガスケット
ファイヤウォール
TO A463 830 06 62,209 830 01 62 		001 L
210 A 203 835 05 98
ガスケット
ファイヤウォール 		001 R
220 A 220 830 07 72
温度センサ
エアコン
TO A463 830 06 62,209 830 01 62 		001
240 A 203 820 25 14
ファン
エアコン
TO A463 830 06 62,209 830 01 62
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2-XZ3
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
 		001 L
240 A 463 906 00 12
TS ブロワ
エアコン

[003]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001 L
240 A 463 906 01 12
TS ブロワ
エアコン・ユニット

[003]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001 R
245 A 203 830 12 15
TS パイプ
エアコン
TO A463 830 06 62,209 830 01 62
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001 L
245 A 463 820 68 31
TS ハーネス
エアコン

[003]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001 L
245 A 463 820 69 31
TS ハーネス
エアコン 		001 R
250 A 222 906 03 01
ブロワ・レギュレータ

[003]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[004]まで ｼｬｼ: => まで 日付: 06/02/2015
 		001
250 A 222 906 03 01
ブロワ・レギュレータ

[005]から ｼｬｼ: => から 日付: 06/02/2015
[006]まで ｼｬｼ: => まで 日付: 18/11/2016
 		001
255 A 203 997 00 25
プラグ
ブロワ・ハウジング
TO A463 830 06 62,209 830 01 62 		001 L
260 A 221 906 69 00
ステップ・モータ
エアコン

[003]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		006
263 A 203 835 00 11
プレート
TO A463 830 06 62,209 830 01 62
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001 L
263 A 463 835 00 11
TS プレート

[003]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
265 A 203 835 06 98
ガスケット
センタ・ノズル
TO A463 830 06 62,209 830 01 62 		001
270 A 463 831 04 98
ウェザ・ストリップ
外気/内気循環 		002
275 A 124 267 00 50
外側面取りスリーブ
右レッグ・ルーム

これに変更 A 004 992 25 01

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZU7/ZU8
ｺｰﾄﾞ日付指定名称
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		002
280 N 009021 006208
ウインドウ
右レッグ・ルーム
6 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZU7/ZU8
ｺｰﾄﾞ日付指定名称
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		002
300 A 463 830 10 14
ホルダー
エアコン・ユニットをトンネルに

[007]から ｼｬｼ: X 179466 => から 日付: 19/12/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001 L
300 A 463 830 14 14
ホルダー
エアコン・ユニットをトンネルに 		001 L
300 A 463 830 15 14
ホルダー
エアコン・ユニットをトンネルに 		001 R
310 N 910104 006000
ワッシャ付きナット
ステー/ファイヤ・ウォール
M6 		003
312 A 463 835 00 83
ストラット
ステー/ファイヤ・ウォール 		001 L
325 A 463 830 07 14
ホルダー
エアコン・ユニットをコンソールに

[010]から ｼｬｼ: => から 日付: 30/04/2013
 		001 L
325 A 463 830 13 14
ホルダー
エアコン・ユニットをコンソールに 		001 R
330 N 914112 006012
ボルト
エアコン・ユニットをコンソールに

[004]まで ｼｬｼ: => まで 日付: 06/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -VL0+ZU7/-VL0+ZU8
ｺｰﾄﾞ日付指定名称
[VL0]20021125ヒータ付きステアリング・ホイール
20021204ヒータ付マルチファンクションステアリングホイール*適用外*
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		001
330 N 914112 006012
ボルト
エアコン・ユニットをコンソールに

[005]から ｼｬｼ: => から 日付: 06/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -VL0+ZU7/-VL0+ZU8
ｺｰﾄﾞ日付指定名称
[VL0]20021125ヒータ付きステアリング・ホイール
20021204ヒータ付マルチファンクションステアリングホイール*適用外*
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		001
330 N 914112 006012
ボルト
エアコン・ユニットをコンソールに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -VL0+ZU7/-VL0+ZU8
ｺｰﾄﾞ日付指定名称
[VL0]20021125ヒータ付きステアリング・ホイール
20021204ヒータ付マルチファンクションステアリングホイール*適用外*
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		001
330 N 914112 006012
ボルト
エアコン・ユニットを右コンソールに 		002
340 N 910104 006001
ワッシャ付きナット
エアコン・ユニットをコンソールに
M6

[012]から ｼｬｼ: => から 日付: 20/12/2013
 		003
340 N 910104 006001
ワッシャ付きナット
エアコン・ユニットをコンソールに
M6

[005]から ｼｬｼ: => から 日付: 06/02/2015
 		003
340 N 910104 006000
ワッシャ付きナット
エアコン・ユニットを右コンソールに
M6 		001
360 N 304017 008023
6角ボルト
リテーニング・バンド / ウインド・シールド
M8X20-10.9 		001
370 A 002 992 49 01
スリーブ
リテーニング・バンド / ウインド・シールド 		001
380 N 000000 003250
ウインドウ
リテーニング・バンド / ウインド・シールド 		001
380 N 009021 008213
ウインドウ
リテーニング・バンド / ウインド・シールド
8 MM

これに変更 N 000000 003250 		001
390 N 304032 006004
ヘキサゴン・ナット
リテーニング・バンドをエアコン・ブラケットに
M6 		001
400 A 000 983 89 10
フェルト・ストリップ
右コンソール
3X70 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		002
420 A 463 832 03 90
ドレン・パイプ
右ウォータ・ドレン 		001 L
420 A 463 832 11 90
ドレン・パイプ
右ウォータ・ドレン 		001 R
450 A 463 832 08 90
ドレン・パイプ
左ウォータ・ドレン 		001 L
450 A 463 830 11 15
パイプ
左ウォータ・ドレン 		001 R
480 A 463 831 00 38
フィルタ・カバー
エア・インテーク 		001 L
490 A 463 830 00 18
フィルタ
花粉フィルタ 		001 L
490 A 230 830 04 18
TS フィルタ
花粉フィルタ 		001 R
500 A 463 837 01 98
ガスケット
エア・インテーク 		001
510 A 463 830 11 00
TS インテーク・ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001 L
510 A 463 830 56 00
インテーク・ボックス 001 L
510 A 463 830 10 00
インテーク・ボックス

[016]から ｼｬｼ: X 216626 => から 日付: 31/10/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ5
ｺｰﾄﾞ日付指定名称
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
 		001 R
510 A 463 830 20 01
インテーク・ボックス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ5/XZ6
ｺｰﾄﾞ日付指定名称
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
 		001 R
510 A 463 830 20 01
インテーク・ボックス

[017]から ｼｬｼ: => から 日付: 08/03/2016
 		001 R
515 A 463 837 02 98
ウェザ・ストリップ
エア・インテーク下部 		001
520 A 463 832 04 90
ドレン・パイプ
左エア・インテーク 		001
520 A 463 830 57 00
ドレンノズル 001 L
520 A 463 832 04 90
ドレン・パイプ
左エア・インテーク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZE6
ｺｰﾄﾞ日付指定名称
[ZE6]20050303適用外* AMG右ハンドル車取付け準備部品
 		002
530 A 463 832 07 90
ドレン・パイプ
右エア・インテーク 		001 L
530 A 463 830 14 00
ドレンノズル 001 R
540 A 203 835 14 98
ガスケット
エア・インテーク 		001
550 A 201 504 01 12
エラストマ成形ピース
インテーク・ケース固定用部品 		001
555 A 110 987 08 44
ウインドウ
インテーク・ケース固定用部品
18.5 MM

[018]から ｼｬｼ: X 186782 => から 日付: 31/05/2010
 		001 R
560 N 304017 006020
6角ボルト
インテーク・ケース固定用部品
M6X20 		003
560 N 304017 006016
6角ボルト
インテーク・ケース固定用部品
M6X16 		001
560 N 304017 006016
6角ボルト
インテーク・ケース固定用部品
M6X16 		001 L
560 N 910143 006001
6角丸頭ボルト
インテーク・ケース固定用部品
M6X16

これに変更 N 304017 006020 		001
560 N 304017 006020
6角ボルト
インテーク・ケース固定用部品
M6X20

これに変更 N 304017 006016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZE6
ｺｰﾄﾞ日付指定名称
[ZE6]20050303適用外* AMG右ハンドル車取付け準備部品
 		001
560 N 304017 006016
6角ボルト
インテーク・ケース固定用部品
M6X16 		003 R
565 N 304017 006020
6角ボルト
インテーク・ケース固定用部品
M6X20 		003
565 N 304017 006016
6角ボルト
インテーク・ケース固定用部品
M6X16 		001
565 N 304017 006016
6角ボルト
インテーク・ケース固定用部品
M6X16 		001 L
570 N 000000 000350
クランプ
右ドレン・パイプ固定用部品 		001
580 N 910104 006000
ワッシャ付きナット
右ドレン・パイプ固定用部品
M6 		001
590 A 002 987 67 51
ウェザ・ストリップ
ファイヤ・ウォールのウォータ・ドレン・チャンネル 		NB
600 A 463 830 00 23
エア・ダクト
エンジン・エア・インテーク 		001 L
600 A 463 831 15 00
インテーク・ハウジング 001 L
610 A 463 835 07 00
ハウジング・カバー 001 L
620 A 013 997 47 45
シールリング
13.7X2.5 		001 L
620 N 304017 006018
6角ボルト
左エア・インテーク
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZE6
ｺｰﾄﾞ日付指定名称
[ZE6]20050303適用外* AMG右ハンドル車取付け準備部品
 		002
640 A 463 832 05 00
ドレンノズル
エアコン 		001 L
645 A 414 830 00 84
バルブ 001 L
650 N 916016 025201
クランプ
25/15 		001 L
700 A 463 680 25 20
シールド
エア・インテーク

[003]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001 R
710 N 910142 005000
6角丸頭ボルト
シールド・プレートに
M5X10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		002
760 N 910143 006000
6角丸頭ボルト
シールドに
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
760 N 910112 006003
ヘキサゴン・ナット
シールドに
M6

これに変更 N 910112 006001 		002 R
900 A 032 545 19 28
ハウジング
2 ピン・エバポレータ 温度センサ
2-PIN MQS;B10/6, 		001
