ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmAMG 社固有製品 - エンジン・パーツはAMG 社に直接注文
463.241 => G500; G 55 AMG
M: 113962
GA: 722630
VG: 750653
VA: 730398
HA: 741129, 741506, 741524
LG: 765503
FH: 463581

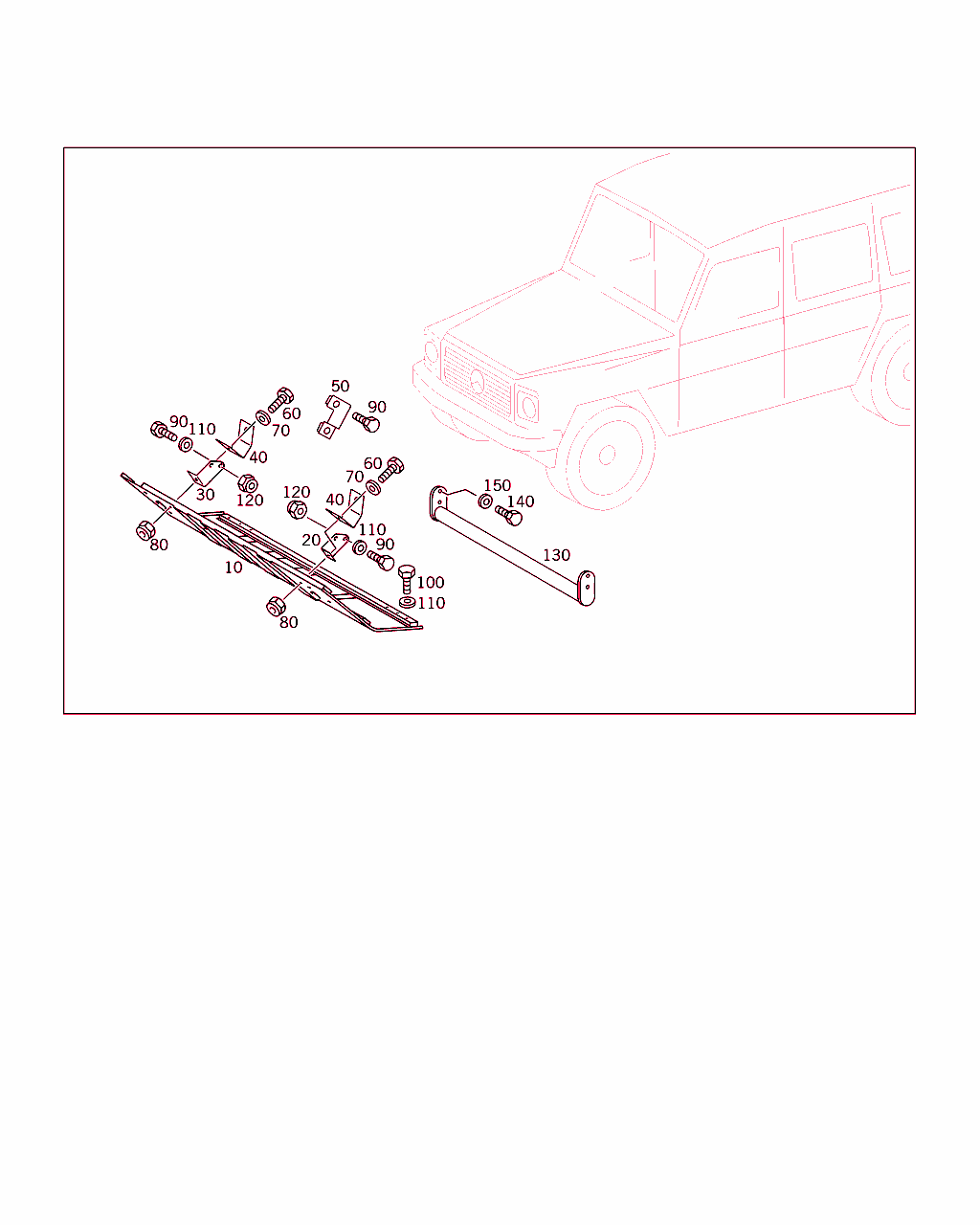

Schema

B52070000020.990618

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 520 05 42
保護プレート
エンジン保護プレート 		001 LA
10 A 463 520 05 42
保護プレート
エンジン保護プレート

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28526SV FRAME TOGETHER WITH AUTOMATIC TRANSMISSION
12SEE STANDARD MICROFICHE
 		001 LA
10 A 463 520 06 42
保護プレート
エンジン保護プレート 		001 RA
20 A 460 524 00 10
ブラケット
左 		001 RA
20 A 463 524 00 10
ブラケット
左 		001 LA
30 A 460 524 01 10
ブラケット
右 		001 LA
30 A 463 524 01 10
ブラケット
右 		001 RA
40 A 463 520 04 41
ホルダー 002
50 A 463 520 02 41
ホルダー
左 		001
50 A 463 520 03 41
ホルダー
右 		001
60 N 000933 008153
ボルト

これに変更 N 304017 008034 		-
60 N 304017 008034
6角ボルト
左右ブラケット / フレーム
M 8X25 		004
70 N 000125 008443
ウインドウ
左右ブラケット / フレーム 		004
80 N 913004 008004
ナット

これに変更 N 913004 008001 		-
80 N 913004 008001
ナット

これに変更 N 910113 008003 		004
80 N 910113 008003
ヘキサゴン・ナット 004
90 N 000933 010105
ボルト
コンソールのブラケット
M 10X20 		004
100 N 000933 010105
ボルト
保護プレート / フレーム
M 10X25 		006
110 N 000125 010532
ウインドウ
保護プレート / フレーム 		006
110 N 000125 010532
ウインドウ
コンソールのブラケット 		004
120 N 910113 010000
ヘキサゴン・ナット
保護プレート / フレーム 		002
