ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmAMG 社固有製品 - エンジン・パーツはAMG 社に直接注文
463.241 => G500; G 55 AMG
M: 113962
GA: 722630
VG: 750653
VA: 730398
HA: 741129, 741506, 741524
LG: 765503
FH: 463581

Schema

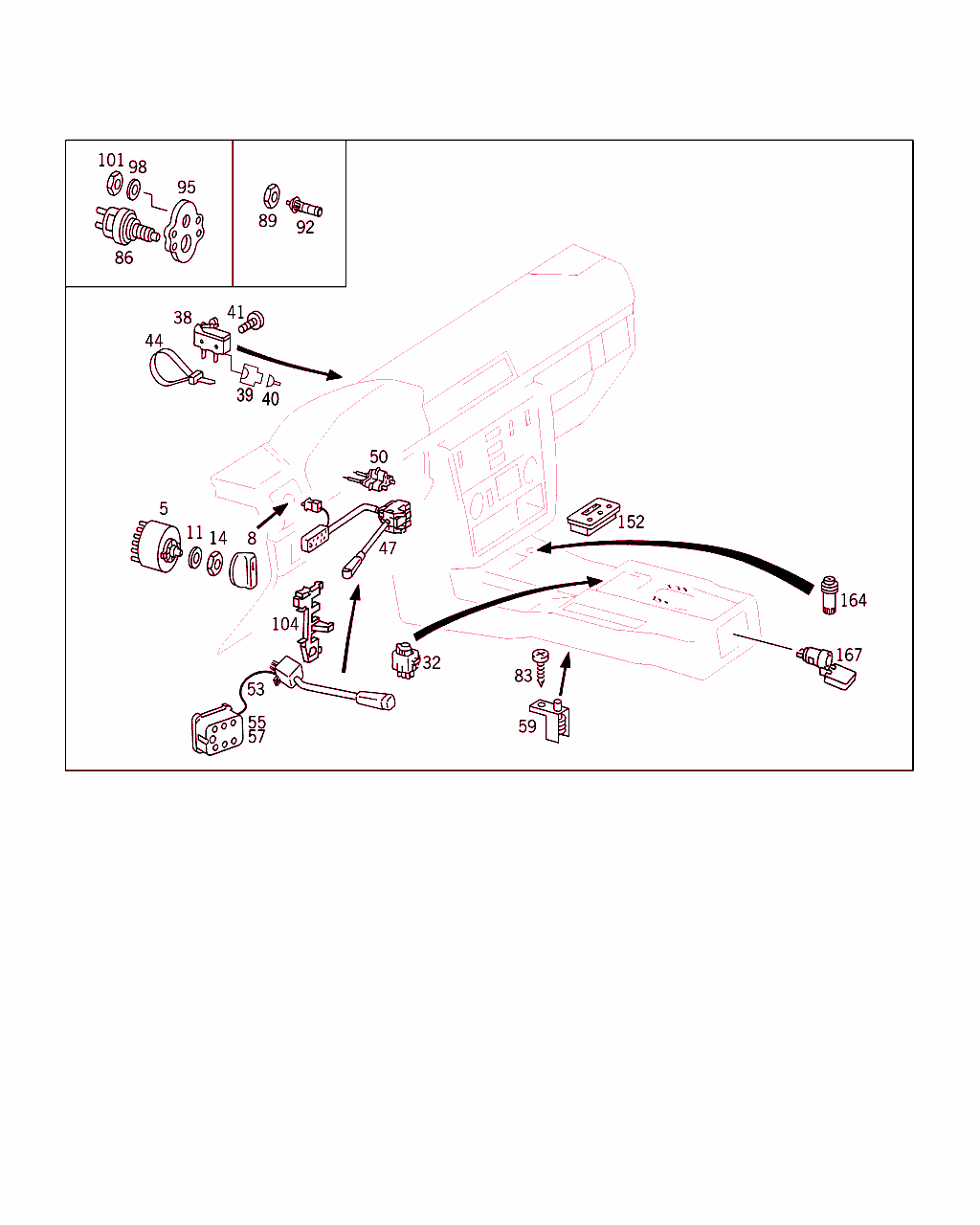

B54590000040.070430

[image]

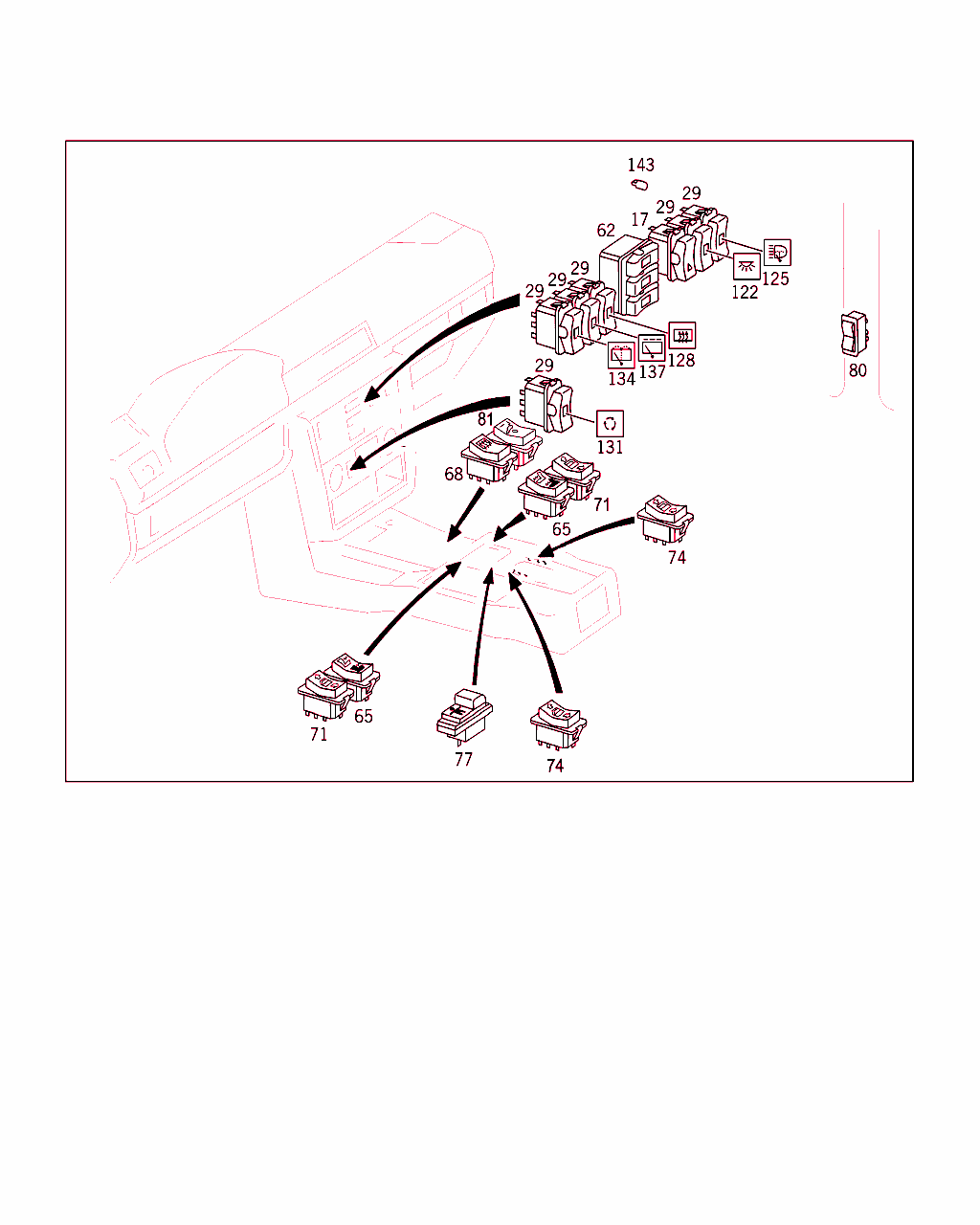

B54590000054.061013

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 000 545 60 04
スイッチ
ランプ・スイッチ 		001
8 A 202 545 00 81
ノブ
ランプ・スイッチ 		001
11 N 000988 017010
フィッティング・ワッシャ
ランプ・スイッチ 		001
14 A 107 545 00 72
ナット
ランプ・スイッチ 		001
17 A 005 545 93 24
ハザード・スイッチ
センタ・コンソール内 		001
29 A 003 545 26 07
スイッチ
リヤ・ルーム・ランプ 		001
29 A 003 545 26 07
スイッチ
リヤ・ウインドウ・デフォッガ 		001
29 A 003 545 26 07
スイッチ
ベンチレーション・フラップ 		001
29 A 003 545 27 07
スイッチ
ウォッシャ/ワイパ・システム 		001
29 A 003 545 27 07
スイッチ
ヘッドランプ・ウォッシャ 		001
29 A 003 545 24 07
スイッチ
リヤ・ウインドウ・ワイパ 		001
32 A 129 820 06 10
スイッチ
ミラー調整 		001
38 A 004 545 43 14
マイクロスイッチ
コントロール・バルブ 		001
38 A 004 545 43 14
マイクロスイッチ
補助ヒータ・コントロール・バルブ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28710SV ADDIT.HEATER ELECTR.EQUIPMENT
14M 112
 		001
39 A 012 545 82 28
コネクタ・ハウジング
TO 004 545 43 14 		001
40 A 011 545 16 28
プラグ・ピン
TO 004 545 43 14 		003
41 N 007985 003133
ボルト
/ コントロール・バルブ
M 3X16 		002 LA
44 A 001 997 43 90
連結ピース
コネクタ、マイクロ・スイッチ / メイン・ケーブル・ハーネス 		001 LA
47 A 202 540 21 44
スイッチ

これに変更 A 463 545 00 10

ﾌｯﾄﾉｰﾄ解説
[025]
旧部品番号在庫なし、次の車台番号以前
116956
914009
 		-
47 A 463 545 00 10
ターン・スイッチ
ターン・シグナル・ランプ 		001
53 A 210 540 04 45
スイッチ
(クルーズ・コントロール・スイッチ)、ドイツ語 ラベル 		001
53 A 463 540 04 45
スイッチ

これに変更 A 208 545 02 24
• +006 A 016 545 14 28
• +001 A 017 545 08 28
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28708SV CHASSIS PARTS
01MAIN AND REAR END WIRING HARNESS,CLIMATE CONTROL VARIANT WARNING BUZZER GONG IN ELECTRICS COMPARTMENT
 		- LA
53 A 208 545 02 24
スイッチ
(クルーズ・コントロール・スイッチ) 英語ラベル、 ダイオード・プラグ付き

ﾌｯﾄﾉｰﾄ解説
[026]
ｼｬｼﾅﾝﾊﾞNo.以前:
117282
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28708SV CHASSIS PARTS
01MAIN AND REAR END WIRING HARNESS,CLIMATE CONTROL VARIANT WARNING BUZZER GONG IN ELECTRICS COMPARTMENT
 		001 LA
53 A 463 540 12 45
スイッチ
(クルーズ・コントロール・スイッチ) 英語ラベル、 ダイオード・プラグ付き

ﾌｯﾄﾉｰﾄ解説
[027]
ｼｬｼﾅﾝﾊﾞNo.以降:
117283
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28708SV CHASSIS PARTS
01MAIN AND REAR END WIRING HARNESS,CLIMATE CONTROL VARIANT WARNING BUZZER GONG IN ELECTRICS COMPARTMENT
 		001 LA
53 A 208 545 02 24
スイッチ
(クルーズ・コントロール・スイッチ) 英語ラベル、 ダイオード・プラグ付き
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28708SV CHASSIS PARTS
01MAIN AND REAR END WIRING HARNESS,CLIMATE CONTROL VARIANT WARNING BUZZER GONG IN ELECTRICS COMPARTMENT
 		001 LA
55 A 017 545 08 28
コネクタ・ハウジング
(クルーズ・コントロール・スイッチ) 英語ラベル、 ダイオード・プラグ付き
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28708SV CHASSIS PARTS
01MAIN AND REAR END WIRING HARNESS,CLIMATE CONTROL VARIANT WARNING BUZZER GONG IN ELECTRICS COMPARTMENT
 		001 LA
57 A 016 545 14 28
コンタクト・ピン
(クルーズ・コントロール・スイッチ) 英語ラベル、 ダイオード・プラグ付き
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28708SV CHASSIS PARTS
01MAIN AND REAR END WIRING HARNESS,CLIMATE CONTROL VARIANT WARNING BUZZER GONG IN ELECTRICS COMPARTMENT
 		006 LA
59 A 000 820 04 54
コンタクト・スイッチ
パーキング・ブレーキ・コントロール 		001
62 A 463 545 03 32
シフト・ユニット
ディファレンシャル・ロック 		001
65 A 129 820 76 10
スイッチ
シート・ヒータ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28713SV SEAT HEATING
07LEFT AND RIGHT SEATS
08USED WITH REAR SEAT BENCH
 		001
68 A 129 820 74 10
スイッチ
フロント・ウインドウ・デフォッガ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28750SV HEATED WINDSHIELD ELECTRICAL SYSTEM
03CONTROL MODULE IN E-BOX
 		001
71 A 140 821 29 51
スイッチ
パワー・ウインドウ、センタ・コンソール、 左フロント 		001
71 A 140 821 28 51
スイッチ
パワー・ウインドウ、センタ・コンソール、 右フロント 		001
74 A 202 820 53 10
スイッチ
パワー・ウインドウ、センタ・コンソール、 左リヤ 		001
74 A 202 820 52 10
スイッチ
パワー・ウインドウ、センタ・コンソール、 右リヤ 		001
77 A 124 820 49 10
スイッチ
パワー・ウインドウ、 センタ・コンソール内チャイルド・ロック 		001
80 A 202 820 53 10
スイッチ
左 B ピラー 		001
80 A 202 820 52 10
スイッチ
右 B ピラー 		001
81 A 124 821 49 51
スイッチ
牽引防止装置
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28758SV BURGLARY ALARM SYSTEM
08CONTROL MODULE IN E-BOX
 		002
83 N 007981 003335
鉄板ビス

これに変更 N 007981 003203 		-
83 N 007981 003203
鉄板ビス
パーキング・ブレーキ・コントロール
3,5X6,5 		001
86 A 001 545 01 09
ランプ・スイッチ
ストップ・ランプ・スイッチ 		001
95 A 463 545 63 40
ホルダー
ストップ・ランプ・スイッチ / ブラケット 		001
----- N 006797 012251
歯付きワッシャ
ストップ・ランプ・スイッチ

ﾌｯﾄﾉｰﾄ解説
[618]
廃止、部品は今後不要
 		002
----- A 000 990 92 51
ナット
ストップ・ランプ・スイッチ

ﾌｯﾄﾉｰﾄ解説
[618]
廃止、部品は今後不要
 		002
101 N 913004 005001
ナット
ストップ・ランプ・スイッチ / ブラケット 		002
104 A 202 546 10 43
ホルダー
ターン・シグナル・スイッチおよびクルーズ・コントロール・スイッチ / ステアリング・コラム・チューブ 		001
122 A 007 545 88 90
レンズ
リヤ・ルーム・ランプ 		001
125 A 007 545 95 90
レンズ
ヘッドランプ・ウォッシャ 		001
128 A 007 545 87 90
レンズ
リヤ・ウインドウ・デフォッガ 		001
131 A 007 545 91 90
レンズ
ベンチレーション・フラップ 		001
134 A 007 545 90 90
レンズ
ウォッシャ/ワイパ・システム 		001
137 A 007 545 89 90
レンズ
リヤ・ウインドウ・ワイパ 		001
143 N 072601 012230
電球
12V/1.2W 		-
143 N 072601 012230
電球
ヒータ・コントロール照明 		002
143 N 072601 012230
電球
リヤ・フォグ・ランプ点検 		001
143 N 072601 012230
電球
灰皿照明 		001
152 A 000 542 45 11
時計
ヒータ・タイマ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
16SV WEBASTO AUXILIARY HEATER
20SEE STANDARD MICROFICHE
 		001
164 A 000 820 15 53
シガー・ライタ
収納トレイ内 		001
167 A 210 825 00 80
ソケット

これに変更 A 210 825 01 80 		-
167 A 210 825 01 80
ソケット

これに変更 A 210 820 08 51 		-
167 A 210 820 08 51
ソケット

これに変更 A 210 820 09 51 		-
167 A 210 820 09 51
ソケット
収納トレイ内 		001
