一覧

G クラス、ロング・ステーション・ワゴン
463.272 => G63 AMG ECE
M: 157984
GA: 722905
VG: 750654
VA: 730331
HA: 742606

Schema

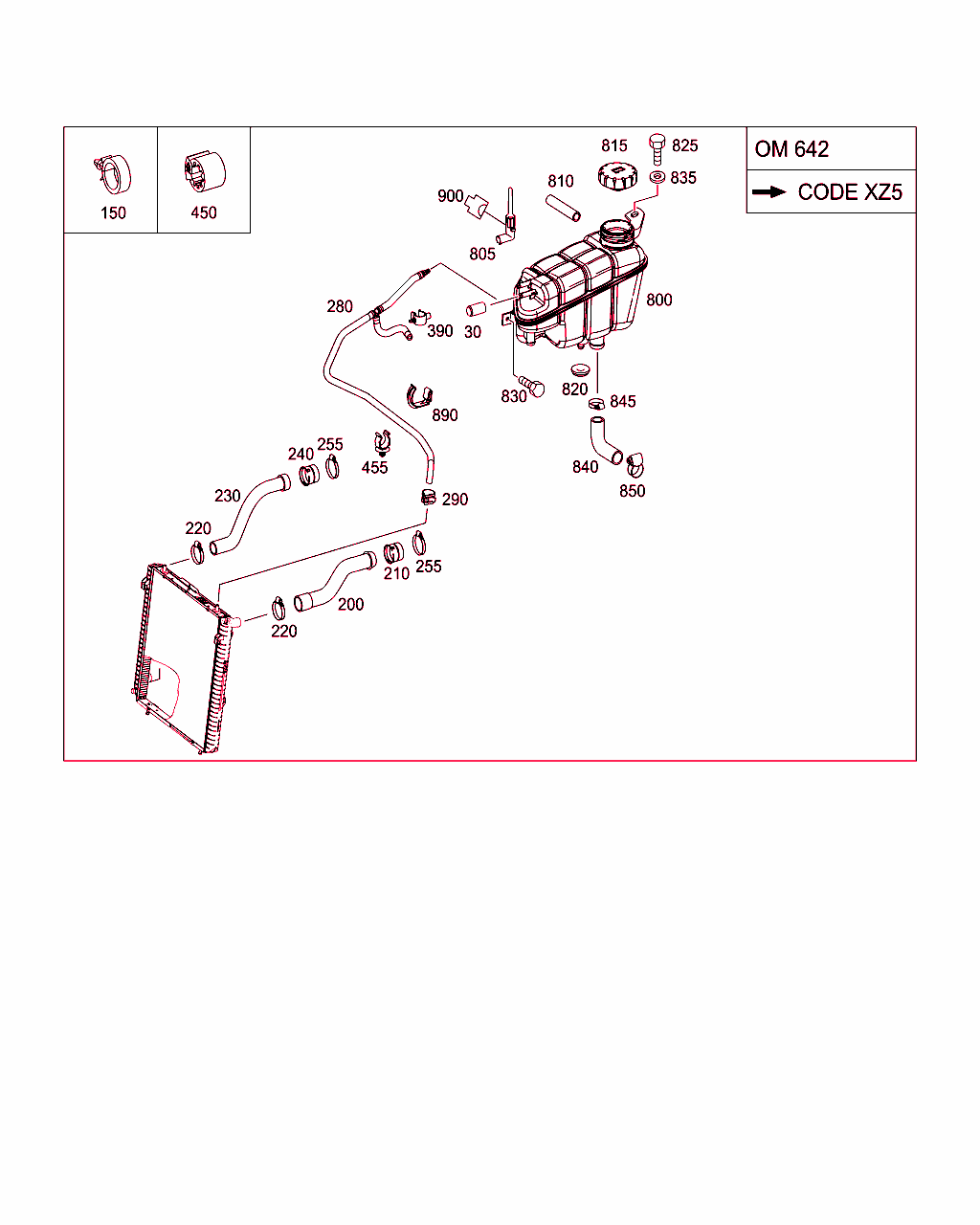

B50165000395.160427

[image]

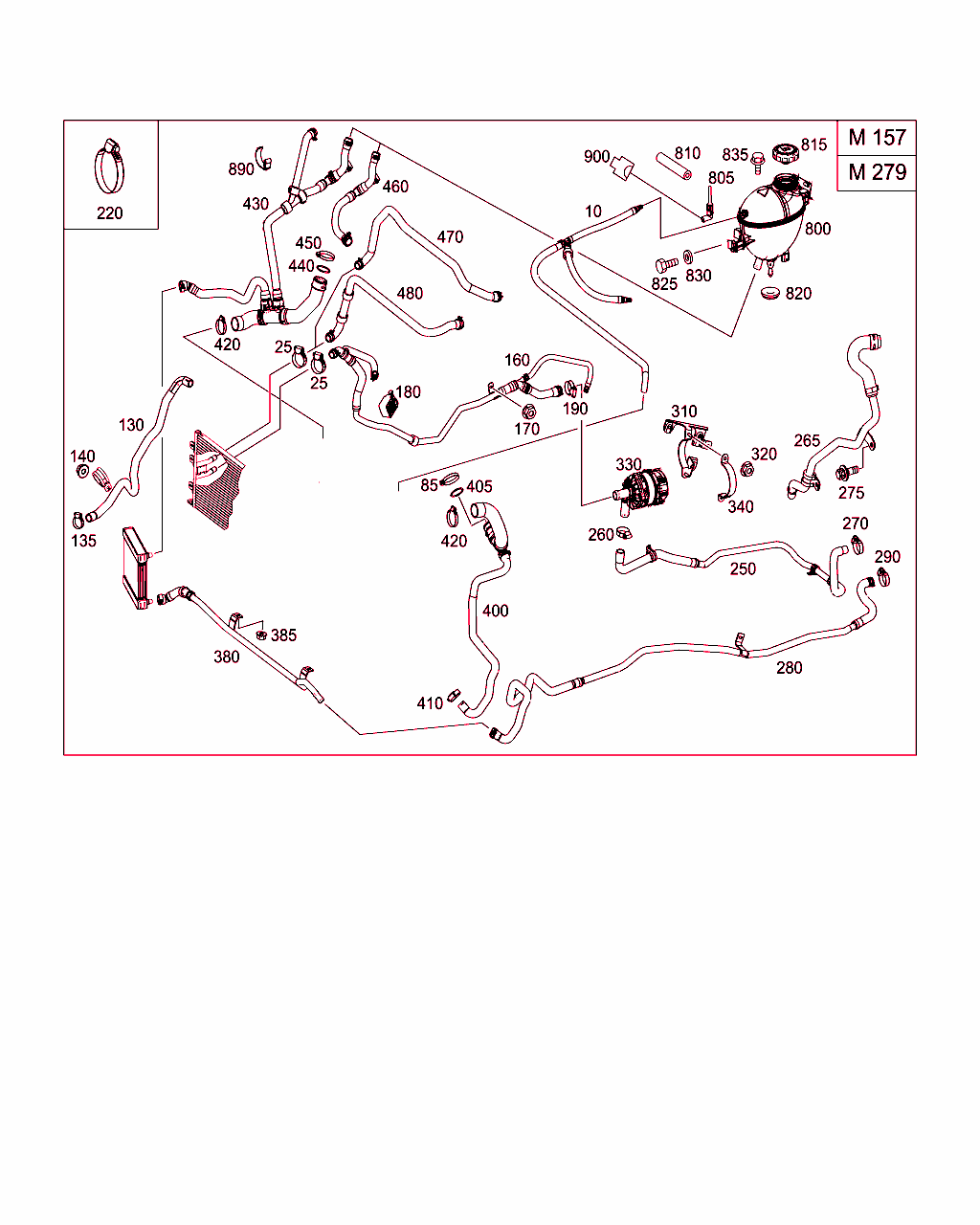

B50165000451.170313

[image]

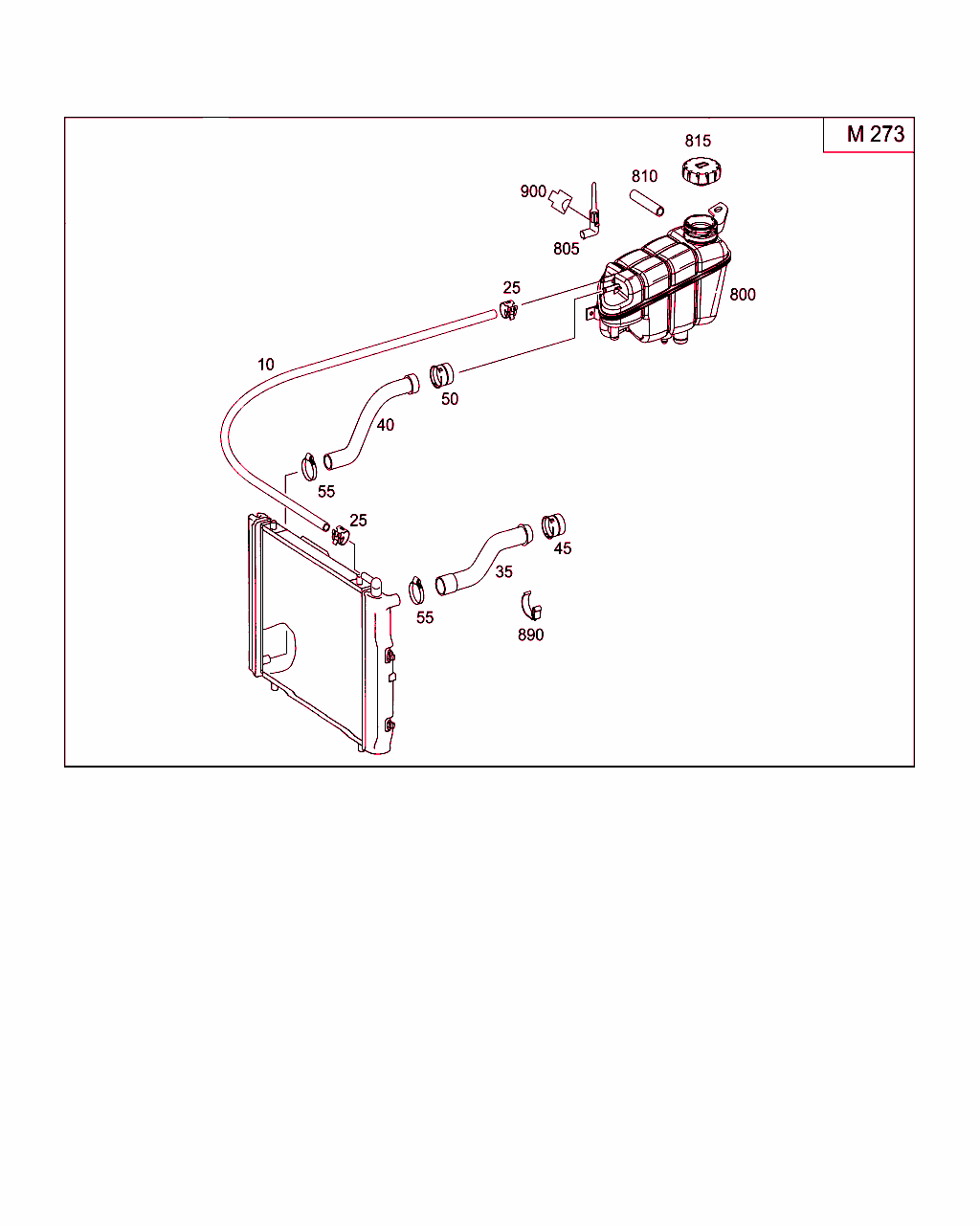

B50165000517.150827

[image]

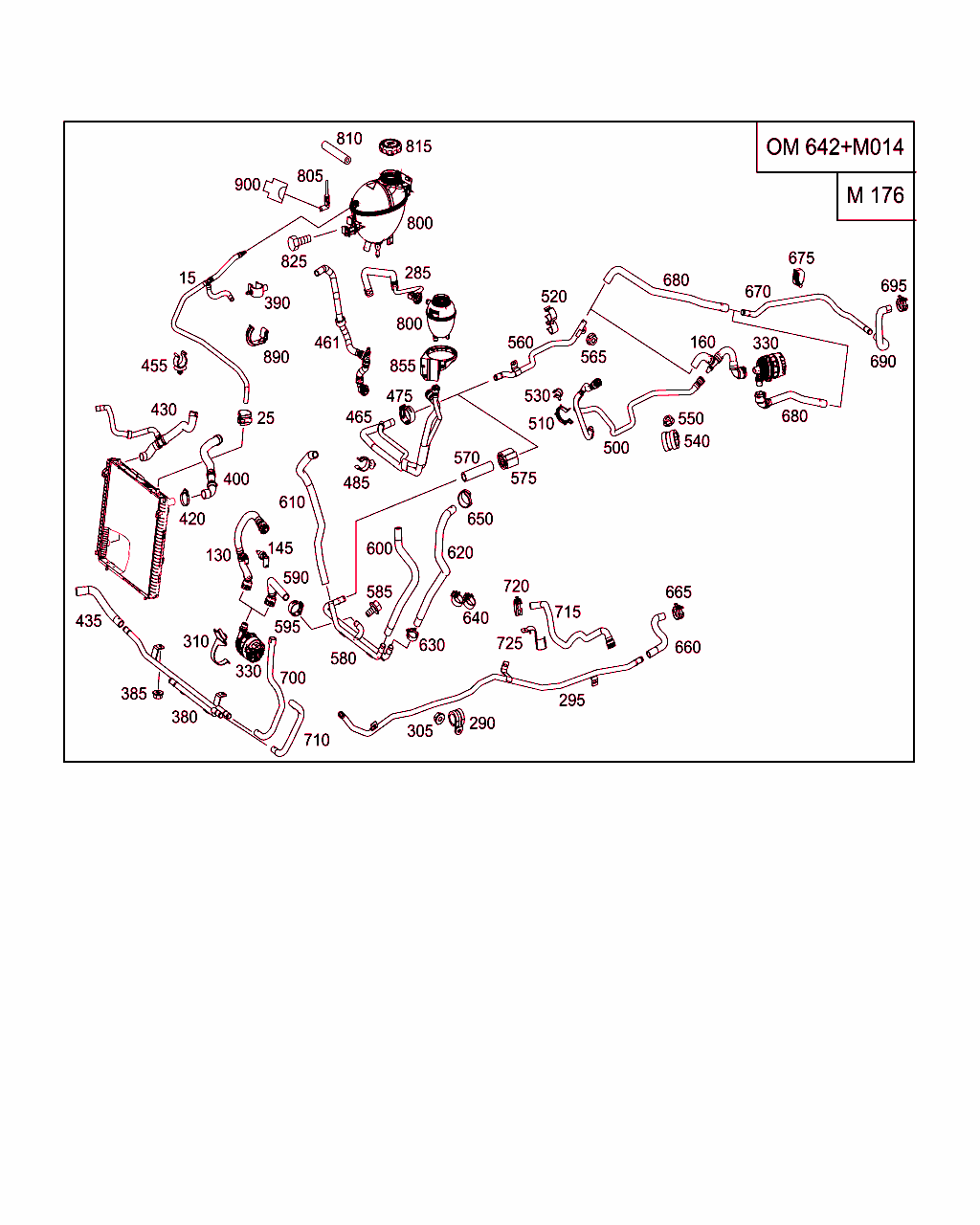

B50165000584.180216

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 501 01 25
ブリーダ・ライン
タンク 		001
25 N 000000 000665
クランプ
ラジエタ
12-22 MM 		002
55 A 006 997 05 90
ホース・クランプ
ラジエタ・ホース / エンジン
36-46 MM

[006]まで ｼｬｼ: => まで 日付: 20/12/2013
 		002
55 A 006 997 05 90
ホース・クランプ
ラジエタ・ホース / エンジン
36-46 MM

[007]から ｼｬｼ: => から 日付: 20/12/2013
[019]まで ｼｬｼ: => まで 日付: 18/03/2015
 		002
130 A 463 501 86 84
成形ホース
右 		001
135 N 000000 000667
クランプ
右下部
23-30 MM 		001
140 N 910112 006003
ヘキサゴン・ナット
ブラケットのホース・ライン
M6 		001
160 A 463 501 89 84
チューブ
ラジエタからウォータ・ポンプへ 		001
170 N 910112 006003
ヘキサゴン・ナット
M6 		001
180 A 000 995 33 77
ホルダー 001
190 A 006 997 03 90
ホース・クランプ
23/30 MM 		001
220 A 006 997 03 90
ホース・クランプ
23/30 MM 		001
220 N 000000 000667
クランプ
23-30 MM 		001
220 A 006 997 05 90
ホース・クランプ
ラジエタ・ホース / エンジン
36-46 MM

[006]まで ｼｬｼ: => まで 日付: 20/12/2013
 		002
220 A 006 997 05 90
ホース・クランプ
ラジエタ・ホース / エンジン
36-46 MM

[007]から ｼｬｼ: => から 日付: 20/12/2013
[019]まで ｼｬｼ: => まで 日付: 18/03/2015
 		002
250 A 463 501 84 84
クーラント・ホース
ウォータ・ポンプから熱交換器へ 		001
260 N 000000 000667
クランプ
ライン / ウォータ・ポンプ
23-30 MM 		001
265 A 463 501 08 91
チューブ 001
270 N 910143 006000
6角丸頭ボルト
熱交換器に
M6X12 		001
275 N 000000 001114
6角丸頭ボルト
エンジンのライン
M6X15 		001
280 A 463 501 90 84
チューブ
熱交換器から低温ラジエタへ 		001
290 N 000000 000667
クランプ
左下部
23-30 MM 		001
310 A 463 500 58 31
ホルダー 001
320 N 910112 006003
ヘキサゴン・ナット
ブラケットに取り付けるポンプ
M6 		002
330 A 000 500 04 86
クーラント・ポンプ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
340 A 463 504 00 46
サポート・ブラケット
ウォータ・ポンプ 		001
380 A 463 500 23 88
パイプ 001
385 N 910112 006001
ヘキサゴン・ナット
パイプ / ブラケット
M6 		002
400 A 463 501 91 84
クーラント・ホース
ラジエタからエンジンへ 		001
405 A 026 997 67 45
Oリング
ラインに 		001
410 A 006 997 03 90
ホース・クランプ
23/30 MM 		001
410 N 000000 000667
クランプ
23-30 MM 		001
420 A 006 997 05 90
ホース・クランプ
ラジエタ・ホース / エンジン
36-46 MM

[006]まで ｼｬｼ: => まで 日付: 20/12/2013
 		002
420 A 006 997 05 90
ホース・クランプ
ラジエタ・ホース / エンジン
36-46 MM

[007]から ｼｬｼ: => から 日付: 20/12/2013
[019]まで ｼｬｼ: => まで 日付: 18/03/2015
 		002
430 A 463 501 92 84
クーラント・ホース
エンジンからラジエタへ 		001
430 A 463 501 88 84
クーラント・ホース
エンジンからラジエタへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZU7
ｺｰﾄﾞ日付指定名称
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
 		001
430 A 463 501 88 84
クーラント・ホース
エンジンからラジエタへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: M18
ｺｰﾄﾞ日付指定名称
[M18]20021205エンジン・プレヒータ
 		001 L
440 A 026 997 67 45
Oリング
ラインに 		001 L
460 A 463 501 87 84
成形ホース 001
800 A 220 500 00 49
リザーバ
エクスパンション・タンク

[010]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
800 A 204 500 06 49
エクスパンションタンク

これに変更 A 204 500 09 49
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
800 A 204 500 06 49
エクスパンションタンク

これに変更 A 204 500 09 49

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
800 A 204 500 09 49
エクスパンションタンク

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
800 A 204 500 09 49
エクスパンションタンク

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
810 A 022 997 26 82
ホース
エバポレーション・ホース

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
815 A 210 501 06 15
キャップ
エクスパンション・タンク 		001
820 A 201 504 01 12
エラストマ成形ピース
エクスパンション・タンク

[010]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		002
825 N 304017 006016
6角ボルト
右ホイール・ハウスのエクスパンション・タンク
M6X16 		001
830 N 304017 006016
6角ボルト
右ホイール・ハウスのエクスパンション・タンク
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
835 N 000125 006449
ウインドウ
右ホイール・ハウスのエクスパンション・タンク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
890 A 210 501 00 20
ホルダー
エンジンからラジエタへ 		001
900 A 168 540 01 81
クラッチ
クーラント・レベル・スイッチ
2 PIN MQS;S41 		001
