ゲレンデヴァーゲン、ホイール・ベース 2400 mmショート・ステーション・ワゴン車台番号 106739 (PUCH 912895) 以前
463.230 => G320 / G36 AMG
M: 104996
GA: 722372
VG: 750651
VA: 730395
HA: 741120
LG: 765503
FH: 463536

Schema

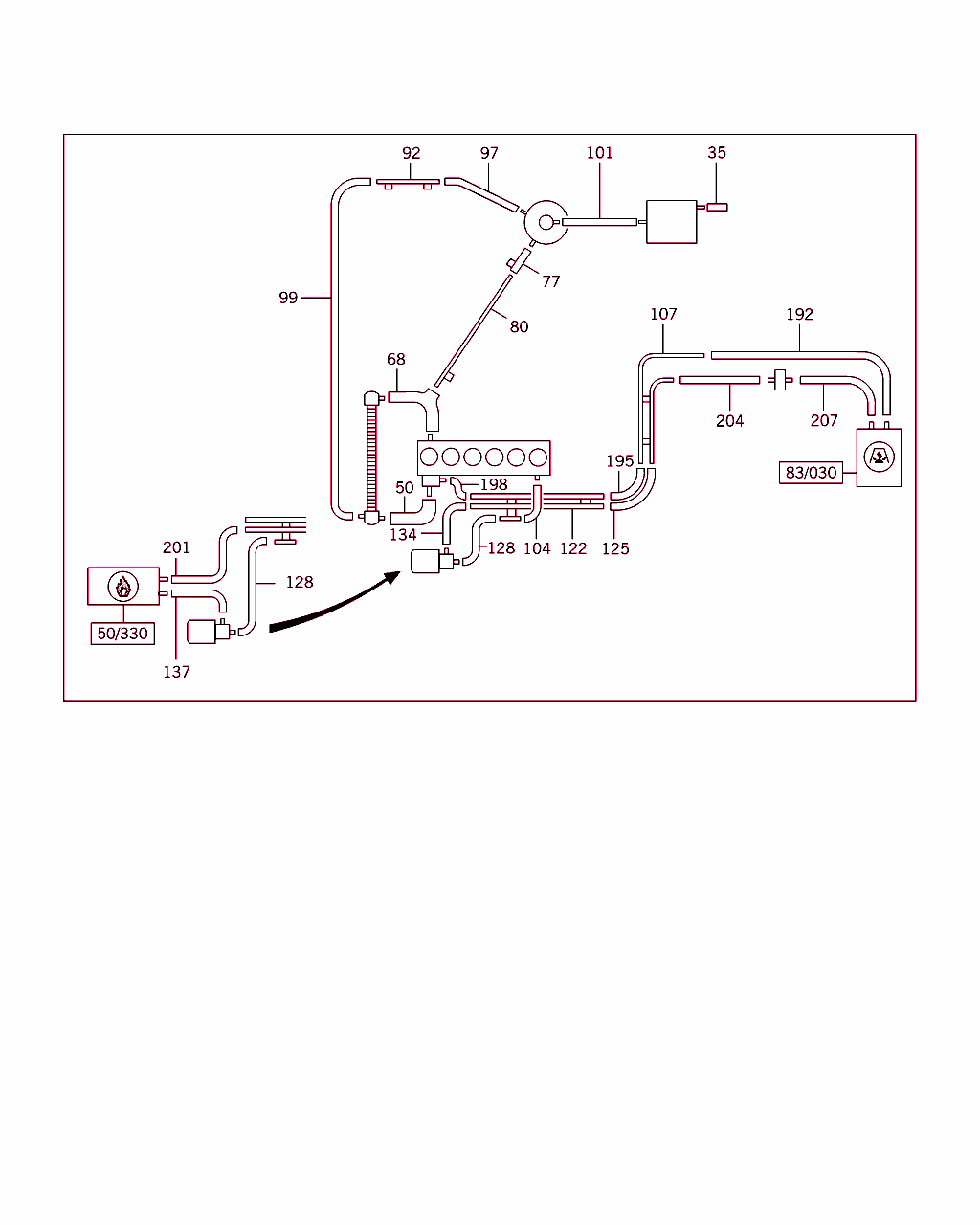

B50165000114.960424

[image]

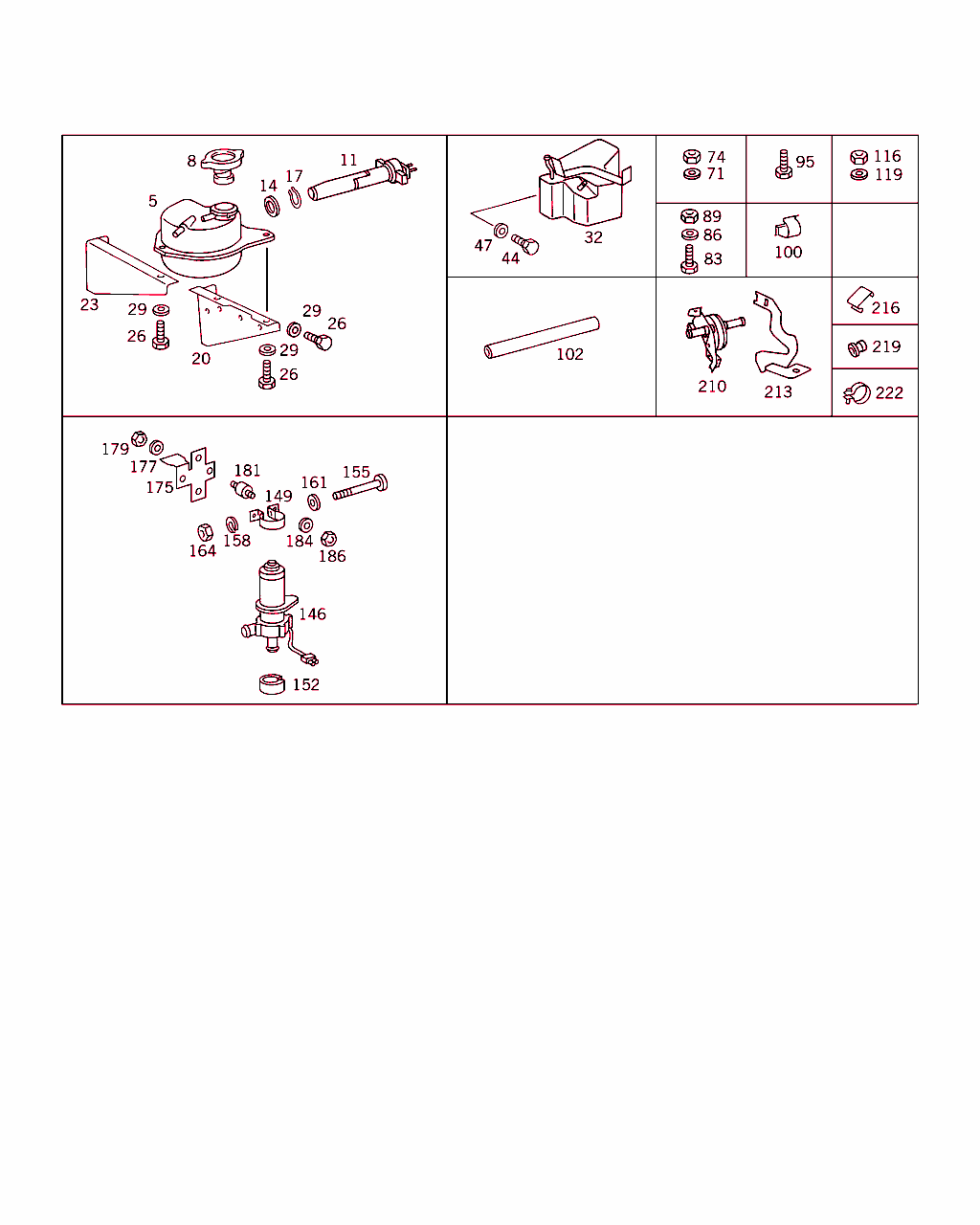

B50165000115.950629

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 463 500 03 49
リザーバ
エクスパンション・タンク 		001
8 A 124 500 04 06
キャップ 001
11 A 124 540 02 44
スイッチ 001
14 A 012 997 03 48
シールリング 001
17 N 000471 030002
スナップ・リング
30X1.5 		001
20 A 463 500 05 31
ホルダー
エクスパンション・タンク 		001
23 A 463 500 03 31
ホルダー
エクスパンション・タンク 		001
26 N 000933 006207
ボルト
エクスパンション・タンク / ホイール・ハウス
M 6X14 		004
26 N 000933 006130
ボルト
ブラケットのエクスパンション・タンク
M 6X18 		003 LA
29 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		007
29 N 000125 006449
ウインドウ 007
32 A 463 500 01 49
リザーバ
オーバフロー 		001
35 A 117 078 05 81
ホース
ベンチレーション 		001
44 N 000912 006107
ボルト

これに変更 N 000912 006066 		-
44 N 000912 006066
ボルト
ホイール・ハウスに取り付けるブラケット 		001
44 N 000912 006107
ボルト

これに変更 N 000912 006066 		-
44 N 000912 006066
ボルト
オーバ・フロー・タンク / エクスパンション・タンク・ブラケット 		001
44 N 000912 006107
ボルト

これに変更 N 000912 006066 		-
44 N 000912 006066
ボルト
オーバフロー・タンク / ホイール・ハウス
M 6X14 		001
47 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		003
47 N 000125 006449
ウインドウ 003
50 A 463 501 45 82
ホース
ラジエタ上部に 		001 LA
68 A 463 501 06 82
ホース
ラジエタ下部 		001
71 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		001
71 N 000125 006449
ウインドウ 001
74 N 000934 006007
ナット 001
77 A 463 501 07 82
ホース
エクスパンション・タンクから循環ポンプへ 		001
80 A 463 500 47 72
ライン
エクスパンション・タンクから循環ポンプへ 		001 LA
83 N 000933 008106
ボルト
ホイール・ハウスに取り付けるパイプ
M 8X12 		001 LA
86 N 000125 008418
ウインドウ

これに変更 N 000125 008443 		- LA
86 N 000125 008443
ウインドウ
ホイール・ハウスに取り付けるパイプ 		001 LA
89 N 000934 008010
ナット

これに変更 N 304032 008006 		- LA
89 N 304032 008006
ヘキサゴン・ナット
ホイール・ハウスに取り付けるパイプ 		001 LA
92 A 463 500 00 24
ブリーダ・パイプ
ラジエタからエクスパンション・タンクへ 		001
95 N 000933 006207
ボルト
ベンチレーション・パイプ / ホイール・ハウス
M 6X14 		002
97 A 463 501 17 82
ホース
エクスパンション・タンクに取り付けるベンチレーション・ライン 		001
99 N 900271 008043
ホース
ラジエタに取り付けるベンチレーション・ライン
8X17

ﾌｯﾄﾉｰﾄ解説
[710]
供給時の長さ: 1,000 mm
 		001
100 A 201 504 01 46
スプリング・ブラケット
ラジエタに取り付けるベンチレーション・ライン 		001
101 N 900271 008048
ホース

これに変更 N 000000 000734 		-
101 N 000000 000734
ホース
エクスパンション・タンクからオーバフロー・ タンク
8X15X520

ﾌｯﾄﾉｰﾄ解説
[710]
供給時の長さ: 1,000 mm
 		001
102 N 040621 016200
被覆チューブ
ラジエタに取り付けるベンチレーション・ライン
16X1X650 		001
104 A 463 501 46 82
ホース
フィード 		001 LA
107 A 463 500 49 72
ライン 002 LA
116 N 913002 006005
ナット

これに変更 N 913002 006009 		- LA
116 N 913002 006009
ナット
パイプ / ブラケット 		001 LA
116 N 000934 006007
ナット
パイプ / ブラケット 		002 LA
119 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		003 LA
119 N 000125 006449
ウインドウ 003 LA
122 A 463 500 48 72
ライン 001 LA
125 A 463 501 50 82
ホース

これに変更 A 463 501 97 82 		- LA
125 A 463 501 97 82
ホース
熱交換器の成型ホース

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001 LA
128 A 463 501 41 82
ホース

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: 095751
 		001 LA
128 A 463 501 47 82
ホース

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以降: 095752
 		001 LA
134 A 463 501 48 82
ホース 001 LA
137 A 463 501 52 82
ホース
循環ポンプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
08SEE STANDARD MICROFICHE
 		001 LA
146 A 001 835 11 64
循環ポンプ
標準仕様

♦ 以下から選択できます A 001 835 13 64 		001
146 A 001 835 13 64
循環ポンプ
標準仕様

♦ 以下から選択できます A 001 835 11 64 		001
149 A 463 995 01 20
クランプ
ポンプ 		001 LA
152 A 463 506 00 50
スリーブ
補助暖房の場合以外

ﾌｯﾄﾉｰﾄ解説
[050]
補助暖房の場合以外
 		001
155 N 007985 005165
ボルト
クランプ
M 5X40 		001
158 N 912004 005102
ロック・ワッシャ
クランプ 		001
161 N 000125 005317
ウインドウ

これに変更 N 000433 005304 		-
161 N 000433 005304
ウインドウ
クランプ 		001
164 N 000934 005008
ナット
クランプ 		001
175 A 463 500 17 31
ホルダー
左ダンパ・ストラット・コンソール 		001 LA
177 N 000125 006421
ウインドウ
左ダンパ・ストラット・コンソール

これに変更 N 000125 006449 		002 LA
177 N 000125 006449
ウインドウ
左ダンパ・ストラット・コンソール 		002 LA
179 N 000934 006007
ナット
左ダンパ・ストラット・コンソール 		002 LA
181 A 117 988 01 11
ラバー・バッファ
ブラケットに取り付けるポンプ 		002 LA
184 N 000125 006421
ウインドウ
パイプ・ライン / ファイア・ウォール

これに変更 N 000125 006449 		002 LA
184 N 000125 006449
ウインドウ
パイプ・ライン / ファイア・ウォール 		002 LA
184 N 000125 006421
ウインドウ
ブラケットに取り付けるポンプ

これに変更 N 000125 006449 		002 LA
184 N 000125 006449
ウインドウ
ブラケットに取り付けるポンプ 		002 LA
184 N 009021 006205
ウインドウ

これに変更 N 009021 006208 		- LA
184 N 009021 006208
ウインドウ
ブラケットに取り付けるポンプ 		002 LA
186 N 000934 006007
ナット
パイプ・ライン / ファイア・ウォール 		002 LA
186 N 000934 006007
ナット
ブラケットに取り付けるポンプ 		002 LA
192 A 463 501 38 82
ホース 001 LA
192 A 463 501 42 82
ホース
熱交換器からリターンへ 		001 LA
195 A 463 501 51 82
ホース
熱交換器/エンジン、リターン 		001 LA
198 A 463 501 49 82
ホース
クーラント・ポンプに 		001 LA
201 A 463 501 53 82
ホース
ヒータからパイプへ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
08SEE STANDARD MICROFICHE
 		001 LA
204 A 463 832 01 94
ホース

これに変更 A 463 832 03 94 		-
204 A 463 832 03 94
ホース 001
207 A 463 832 02 94
ホース

これに変更 A 463 832 04 94 		-
207 A 463 832 04 94
ホース 001
210 A 463 830 00 84
バルブ
ヒーターに 		001
213 A 463 831 00 14
ホルダー
コントロール・バルブ 		001
216 A 463 831 00 83
クリップ
コントロール・バルブ 		003
219 A 463 997 10 81
グロメット
ホース / ファイヤウォール 		002
222 N 916026 014000
クランプ

これに変更 A 140 995 00 36 		-
222 A 140 995 00 36
クランプ

これに変更 A 005 997 01 90 		-
222 A 005 997 01 90
ホース・クランプ
14-24 		NB
222 N 916026 016001
クランプ

これに変更 A 005 997 01 90 		- LA
222 A 005 997 01 90
ホース・クランプ
14-24 		NB LA
222 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
222 N 000000 000667
クランプ
20-27 		NB
222 N 916026 023001
クランプ
23-30 		NB
222 N 916026 025000
クランプ

これに変更 A 006 997 04 90 		-
222 A 006 997 04 90
クランプ

これに変更 N 000000 000668 		-
222 N 000000 000668
クランプ
28-35 		NB
222 N 916026 036000
クランプ

これに変更 A 006 997 05 90 		-
222 A 006 997 05 90
ホース・クランプ
36-46 		NB
222 N 916026 040000
クランプ

これに変更 A 006 997 43 90 		-
222 A 006 997 43 90
ホース・クランプ
40-50 		NB
