一覧

ゲレンデヴァーゲン、ホイール・ベース 2400 mmショート・ステーション・ワゴン車台番号 106739 (PUCH 912895) 以前
463.230 => G320 / G36 AMG
M: 104996
GA: 722372
VG: 750651
VA: 730395
HA: 741120
LG: 765503
FH: 463536

Schema

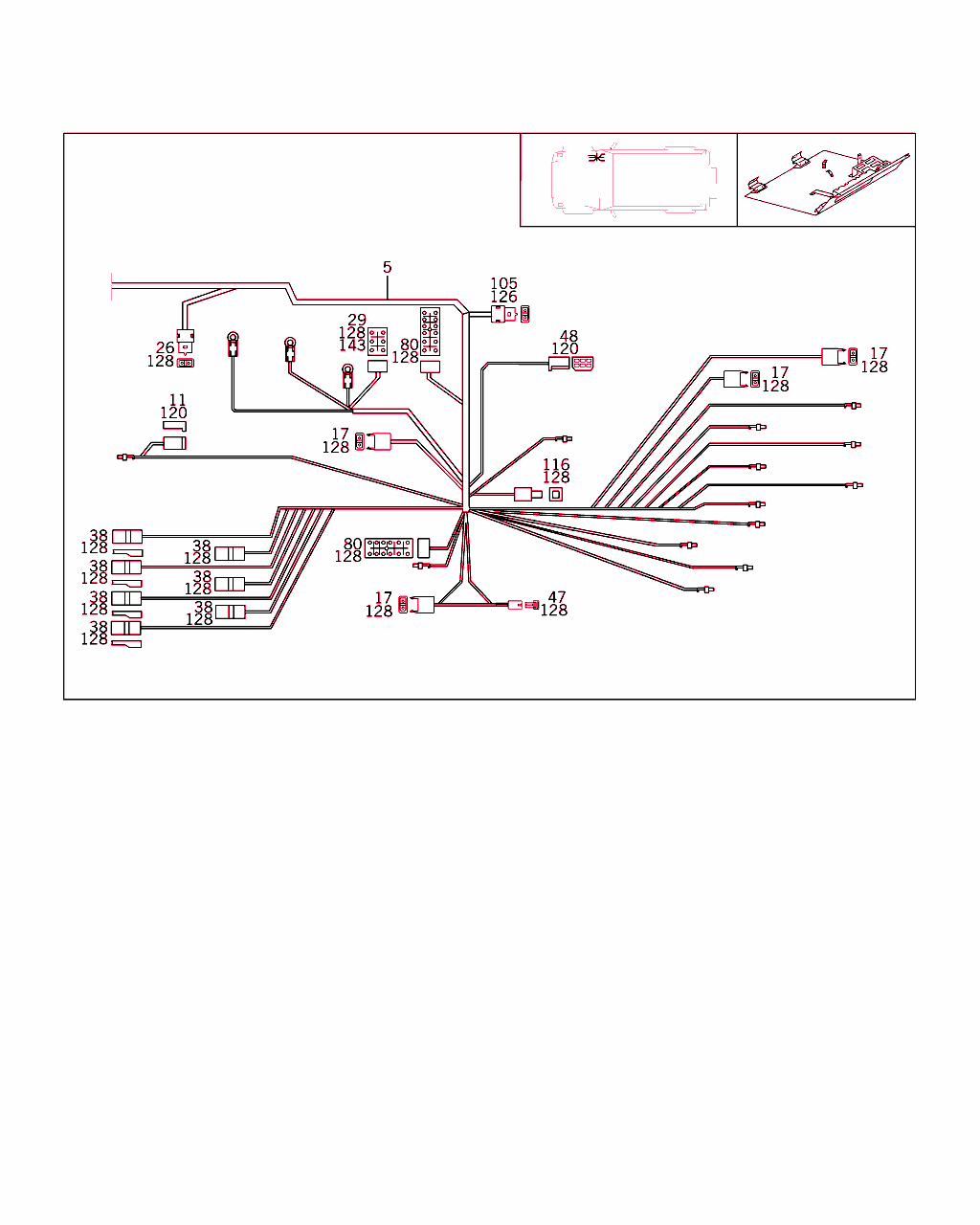

B54420000071.970421

[image]

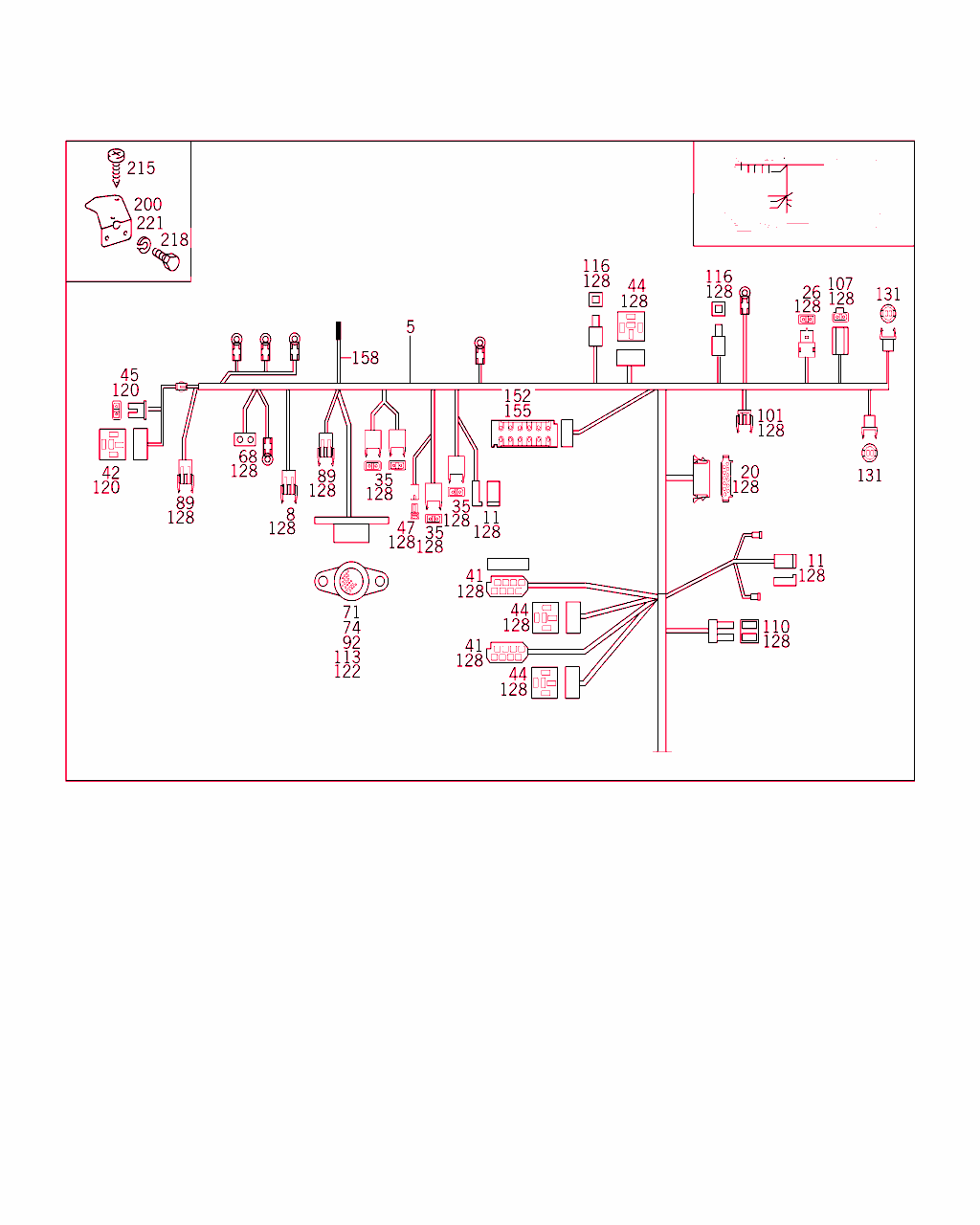

B54420000072.050509

[image]

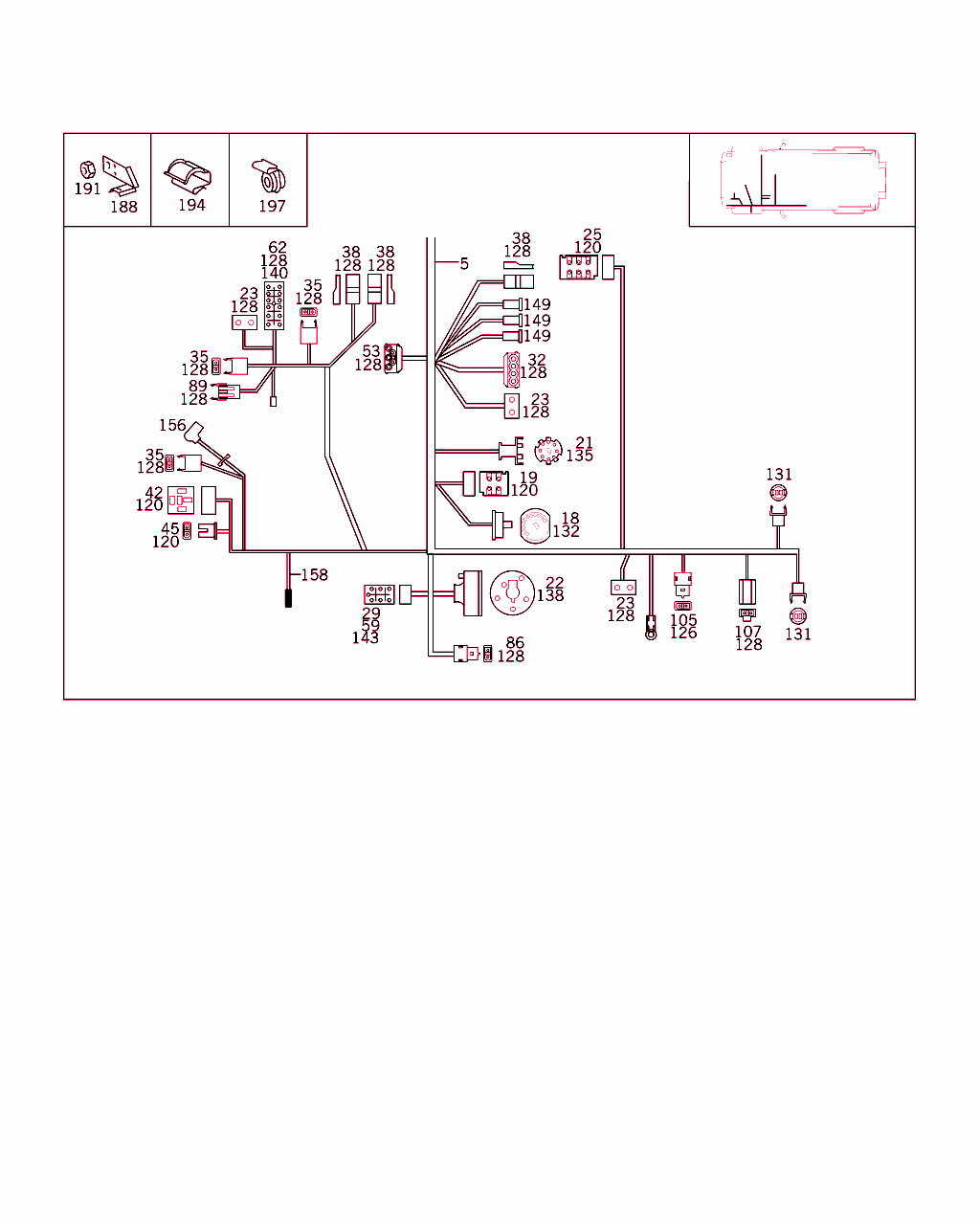

B54420000073.970421

[image]

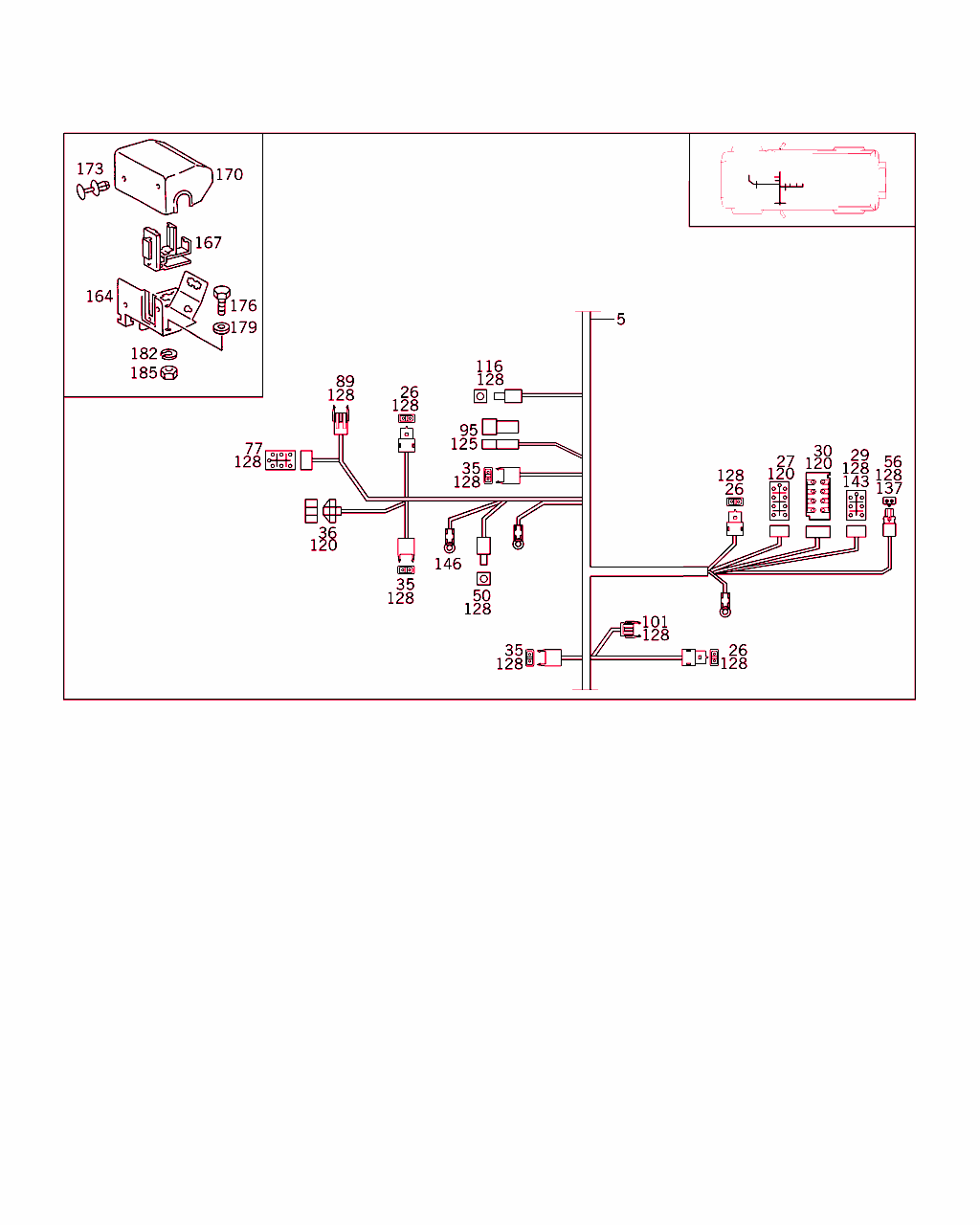

B54420000074.970421

[image]

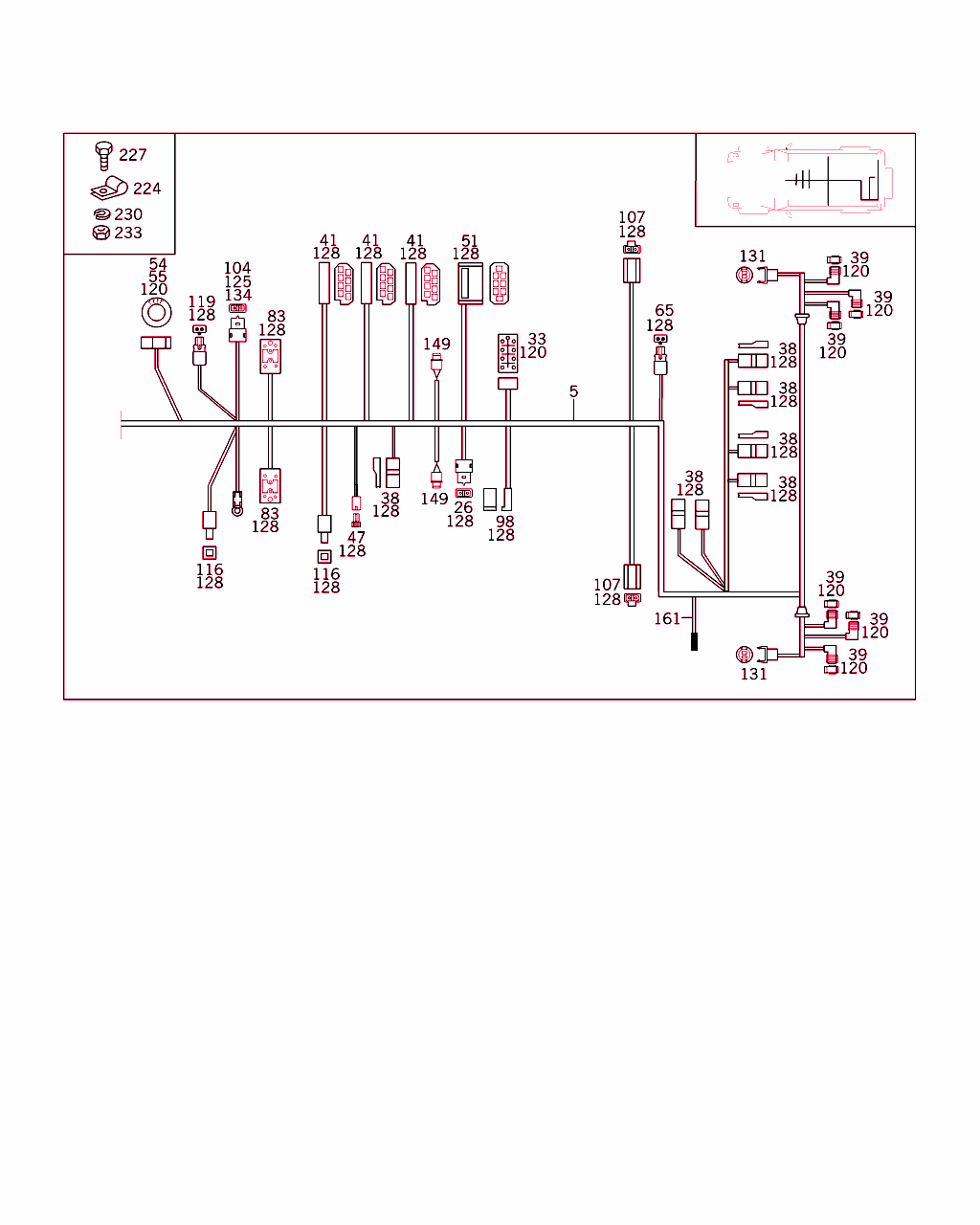

B54420000075.970421

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 463 540 55 05
電気ケーブル
メイン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
099904
911573
 		001 LA
5 A 463 540 62 05
ケーブル・ハーネス
メイン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降:
099905
911574
[021]
ｼｬｼﾅﾝﾊﾞNo.以前:
106739
912895
 		001 LA
8 A 655 545 04 28
ハウジング
/ ディファレンシャル・ロック・スイッチ 		001
11 A 002 545 11 28
ハウジング
コネクタ、ヒータ・ブロワへ 		001
11 A 002 545 11 28
ハウジング
カップリング
"15R" 		001
11 A 002 545 11 28
ハウジング
ウインドウ・デフォッガ・ウォッシャ・ノズル 		001
17 A 601 545 00 26
ハウジング
ヒューズ・ボックス 		NB
17 A 601 545 00 26
ハウジング
ダイオード
"D3" 		001
18 A 010 545 04 28
ハウジング
インストルメント・クラスタ 		001
19 A 012 545 88 28
ハウジング
インストルメント・クラスタ 		001
20 A 017 545 17 28
ハウジング
セントラル・ロッキング・システム・フィード 		001
21 A 009 545 29 28
ソケット・スリーブ・ハウジング
イグニッション・キー 		001
22 A 014 545 65 28
ハウジング
ランプ・スイッチ 		001
23 A 012 545 83 28
ハウジング
パワー・ウインドウ・ユニット・フィード、4 ピン 		001
23 A 012 545 83 28
ハウジング
スピード・メータ 		001
25 A 015 545 02 28
ハウジング
ルーム・ランプ 		001
26 A 012 545 86 28
ハウジング
スイッチ
"B" 		001
26 A 012 545 86 28
ハウジング
フロント・アクスル・ディファレンシャル・ロック 		001
26 A 012 545 86 28
ハウジング
コネクタ、温度センサ 		001
27 A 017 545 23 28
ハウジング
フレーム・コネクタ 		001
29 A 006 545 80 28
コンタクトサポート
コンフォート・スイッチ・リレー 		001
29 A 006 545 80 28
コンタクトサポート
コネクタ (クルーズ・コントロール・スイッチ) 		001
29 A 006 545 80 28
コンタクトサポート
コネクタ (モータ) 		001
30 A 019 545 49 28
クラッチ
コネクタ、トレーラ・ソケット 		001
32 A 010 545 70 28
ハウジング
スピード・メータ 		001
33 A 016 545 76 28
ハウジング
ミラー調整スイッチ:8 ピン 		001
35 A 012 545 04 28
電動クラッチ
フロント・アクスル・ディファレンシャル・ロック 		001
35 A 012 545 04 28
電動クラッチ
ターミナル:
"15;50" 		001
35 A 012 545 04 28
電動クラッチ
電気ケーブル / キック・ダウン・スイッチ 		001
35 A 012 545 04 28
電動クラッチ
ストップ・ランプ・スイッチ 		001
36 A 004 545 40 28
コネクタ・ハウジング
ワイパ・モータ 		001
38 A 008 545 89 28
ソケット・スリーブ・ハウジング

これに変更 A 000 545 35 45 		-
38 A 000 545 35 45
保護キャップ
ヒューズ・ボックス 		NB
38 A 000 545 35 45
保護キャップ
ダイオード
"D1;D2" 		001
39 A 005 545 72 28
ソケット・ハウジング
テール、ブレーキおよびターン・シグナル・ランプ 		006
41 A 611 545 00 28
ハウジング
リヤ・ウインドウ・デフォッガ・スイッチ 		001
41 A 611 545 00 28
ハウジング
リヤ・ルーム・ランプ・スイッチ 		001
41 A 611 545 00 28
ハウジング
ロッカ・スイッチ
ABS 		001
42 A 001 545 85 28
コネクタ・ハウジング
3 ピン、ヘッドランプ接続部 		002
44 A 006 545 07 28
ハウジング
リレー
ABS 		001
45 A 012 545 39 28
コネクタ・ハウジング
ポジション・ランプ 		002
47 A 001 545 87 28
ハウジング
電動パワー・ウインドウ・モータ 		002
48 A 007 545 05 28
ハウジング
ワイパ・パルス・センサ 		001
50 A 011 545 85 28
電動クラッチ
車速シグナル 		001
51 A 611 545 01 28
ハウジング
ハザード・ウォーニング・ランプ・スイッチ 		001
53 A 013 545 32 28
ハウジング
コネクタ、外気温度インジケータ 		001
54 A 667 545 06 28
ハウジング
ヒータ・ブロワ・スイッチ 		001
55 A 667 545 05 28
ハウジング
ヒータ・ブロワ・スイッチ 		001
56 A 008 545 08 28
ハウジング
コネクタ、温度センサ 		001
56 A 008 545 08 28
ハウジング
トランスミッション過負荷保護 		001
59 A 463 540 06 81
ソケット
クルーズ・コントロール・コネクタ 		001
62 A 009 545 26 28
クラッチ
ハイドロ・ユニット 		001
65 A 008 545 20 28
ロワハウジング
フューエル・ポンプ 		001
68 A 011 545 01 28
電動クラッチ
循環ポンプ 		001
71 A 018 545 13 28
ソケット・スリーブ・ハウジング
ダイアグノシス・ソケット 		001
74 A 014 545 63 28
ハウジング
ダイアグノシス・ソケット 		001
74 A 018 545 11 28
ソケット・スリーブ・ハウジング
ダイアグノシス・ソケット 		001
74 A 015 545 59 28
ハウジング
ダイアグノシス・ソケット 		001
77 A 011 545 50 28
ハウジング
抵抗群ケーブル束 		001
80 A 126 545 23 28
クラッチ
キック・ダウン・カット・オフ・リレー 		001
83 A 021 545 03 28
ハウジング
パワー・ウインドウ・スイッチ用 		002
86 A 016 545 97 28
ハウジング
ストップ・ランプ・スイッチ 		001
89 A 011 545 71 28
ハウジング
タンク・ブリーダ 		001
92 A 018 545 07 28
プラグ
ダイアグノシス・ソケット 		001
95 A 016 545 01 28
コネクタ・ハウジング
コネクタ (盗難防止警報装置) 		001
98 A 012 545 56 28
プラグ
スリップ・リング 		001
101 A 001 545 79 28
コネクタ・ハウジング
電動パワー・ウインドウ・モータ 		002
104 A 011 545 10 28
コネクタ・ハウジング
フューエル・ポンプ 		001
105 A 012 545 84 28
コネクタ・ハウジング
循環ポンプ・マイクロ・スイッチ 		001
105 A 012 545 84 28
コネクタ・ハウジング
コネクタ、?ウォッシャ / ワイパ・システム 		001
107 A 029 545 96 28
クラッチ
ドア・コンタクト・スイッチ 		004
110 A 202 545 36 28
ハウジング
コネクタ (ラジオ) 		001
113 A 015 545 87 28
プラグ

これに変更 A 004 545 21 28 		-
113 A 004 545 21 28
プラグ
ダイアグノシス・ソケット 		001
116 A 016 545 02 28
ハウジング
コネクタ、ドア・コンタクト・ スイッチへ 		001
116 A 016 545 02 28
ハウジング
テール・ゲートのドア・コンタクト 		001
116 A 016 545 02 28
ハウジング
パワー・ウインドウ 		001
116 A 016 545 02 28
ハウジング
赤外線ロッキング・システム 		001
119 A 012 545 05 28
プラグ
ターミナル:
"15;50" 		001
120 A 000 546 43 40
ソケット・スリーブ NB
122 A 002 545 30 26
コンタクト・ソケット
ダイアグノシス・ソケット 		006
125 A 011 545 12 28
プラグ・ピン
フューエル・ポンプ 		001
125 A 016 545 14 28
コンタクト・ピン
コネクタ (盗難防止警報装置) 		001
126 A 011 545 16 28
プラグ・ピン
コネクタ、?ウォッシャ / ワイパ・システム 		002
126 A 011 545 16 28
プラグ・ピン
循環ポンプ・マイクロ・スイッチ 		002
128 A 000 821 03 34
コンタクト・スプリング
コネクタ、スピーカ 		012
128 A 003 545 43 26
コンタクト・スプリング

これに変更 A 004 545 52 26 		-
128 A 004 545 52 26
コンタクト・スプリング
ヒューズ・ボックス 		NB
128 A 004 545 22 26
コンタクト・スプリング

これに変更 A 011 545 83 26 		-
128 A 011 545 83 26
コンタクト・スプリング
ヒューズ・ボックス 		NB
128 A 004 545 52 26
コンタクト・スプリング
ダイオード
"D3" 		002
128 A 003 545 18 26
コンタクト・スプリング

これに変更 A 004 545 53 26 		-
128 A 004 545 53 26
フラット・ソケット・スリーブ

これに変更 A 011 545 80 26 		-
128 A 011 545 80 26
コンタクト・スプリング NB
128 A 003 545 19 26
コンタクト・スプリング

これに変更 A 006 545 89 26 		-
128 A 006 545 89 26
コンタクト・スプリング

これに変更 A 011 545 81 26 		-
128 A 011 545 81 26
コンタクト・スプリング NB
128 A 005 545 81 26
コンタクト・スプリング
運転席および助手席エアバッグ・コントロール・ユニット 		006
128 A 001 540 19 81
クラッチ
運転席および助手席エアバッグ・コントロール・ユニット 		001
128 A 007 545 04 26
コンタクト・スプリング
ドア・コンタクト・スイッチ 		008
128 A 000 540 79 81
ソケット

ﾌｯﾄﾉｰﾄ解説
[004]
交換部品なし
 		001
128 A 463 540 03 81
ソケット
ABS コントロール・ユニット 		001
128 A 000 540 63 81
ソケット

これに変更 A 655 545 01 26 		-
128 A 655 545 01 26
ハウジング
セントラル・ロッキング・システム 		001
131 A 000 821 33 26
コネクタ・ハウジング
コネクタ、スピーカ 		006
132 A 010 545 05 28
カバー
インストルメント・クラスタ、15 ピン 		001
134 A 009 545 14 28
アッパハウジング
フューエル・ポンプ 		002
135 A 009 545 27 28
ソケット・スリーブ・ハウジング
イグニッション・キー 		001
137 A 008 545 10 28
クラッチ
コネクタ、温度センサ 		001
137 A 008 545 10 28
クラッチ
トランスミッション過負荷保護 		001
138 A 008 545 38 28
アッパハウジング
ストップ・ランプ・スイッチ 		001
140 A 009 545 25 28
カバー
ハイドロ・ユニット 		001
143 A 009 545 30 28
アッパハウジング
コネクタ (モータ) 		001
143 A 009 545 30 28
アッパハウジング
コンフォート・スイッチ・リレー 		001
143 A 009 545 30 28
アッパハウジング
コネクタ (クルーズ・コントロール・スイッチ) 		001
146 A 001 546 80 40
ケーブル・シュー
オルタネータ 		001
149 A 000 545 33 19
ランプ・ソケット
エアバッグ・インジケータ・ランプ 		001
149 A 000 545 33 19
ランプ・ソケット
ウォーニング・ランプ 		001
149 A 000 545 33 19
ランプ・ソケット
コネクタ、インジケータ・ランプ
ABS 		001
149 A 000 545 33 19
ランプ・ソケット
シフト・リンク照明 		001
152 A 124 545 09 81
ボタン
テンプマチック・コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[004]
交換部品なし
 		001
155 A 124 545 25 47
ホルダー
テンプマチック・コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[004]
交換部品なし
 		001
156 A 123 997 16 81
グロメット 004
158 A 463 540 24 08
ケーブル・ハーネス
左フロント・スピード・センサ 		001
158 A 463 540 25 08
ケーブル・ハーネス

これに変更 A 463 540 24 08 		-
158 A 463 540 24 08
ケーブル・ハーネス
右フロント・スピード・センサ 		001
161 A 463 540 26 08
ケーブル・ハーネス

これに変更 A 463 540 24 08 		-
161 A 463 540 24 08
ケーブル・ハーネス
リヤ・スピード・センサ・ケーブルの束 		001
164 A 463 545 17 40
ホルダー

これに変更 A 463 545 54 40 		-
164 A 463 545 54 40
ホルダー
メイン・ケーブル・ハーネス / ペダル・ユニット 		001
167 A 463 545 00 19
サポーティング・フレーム
カップリング 		001
170 A 463 545 00 46
カバー 001
173 A 123 990 02 92
スプレッド・リベット
ブラケットに取り付けるカバー 		001
176 N 000933 006103
ボルト

これに変更 N 304017 006018 		-
176 N 304017 006018
6角ボルト
ブラケット / ペダル・ユニット
M 6X12 		002
179 N 007603 006106
シーリング・リング
ブラケット / ペダル・ユニット
6X10 		002
182 N 912004 006102
ロック・ワッシャ
ブラケット / ペダル・ユニット 		002
185 N 000934 006007
ナット
ブラケット / ペダル・ユニット 		002
188 A 463 545 38 40
ホルダー
ファイヤウォールのケーブル・ハーネス 		001
191 N 000934 006007
ナット
ファイヤウォールのケーブル・ハーネス 		001
194 A 000 988 18 78
クリップ
メイン・ハーネス 		002
197 A 000 159 31 40
ブラケット
チャージ・ケーブル / ?レシーバ 		001
200 A 463 540 03 73
ホルダー
ダイアグノシス・ソケット 		001
215 N 007981 004258
鉄板ビス
ダイアグノシス・ソケット / ブラケット
4.8X16 		002
218 N 000933 006122
ボルト

これに変更 N 304017 006034 		-
218 N 304017 006034
6角ボルト
ホイール・ハウスに取り付けるブラケット
M 6X10 		002
221 N 912004 006102
ロック・ワッシャ
ホイール・ハウスに取り付けるブラケット 		002
224 A 001 995 35 01
クランプ 001
227 N 900161 008105
ボルト
M 8X20 		001
230 N 912004 008102
ロック・ワッシャ
ホルダ / ステアリング・ギヤ・マウント 		001
233 N 000934 008010
ナット

これに変更 N 304032 008006 		-
233 N 304032 008006
ヘキサゴン・ナット 001
