ゲレンデヴァーゲン、ホイール・ベース 2400 mmショート・ステーション・ワゴン車台番号 106739 (PUCH 912895) 以前
463.230 => G320 / G36 AMG
M: 104996
GA: 722372
VG: 750651
VA: 730395
HA: 741120
LG: 765503
FH: 463536

Schema

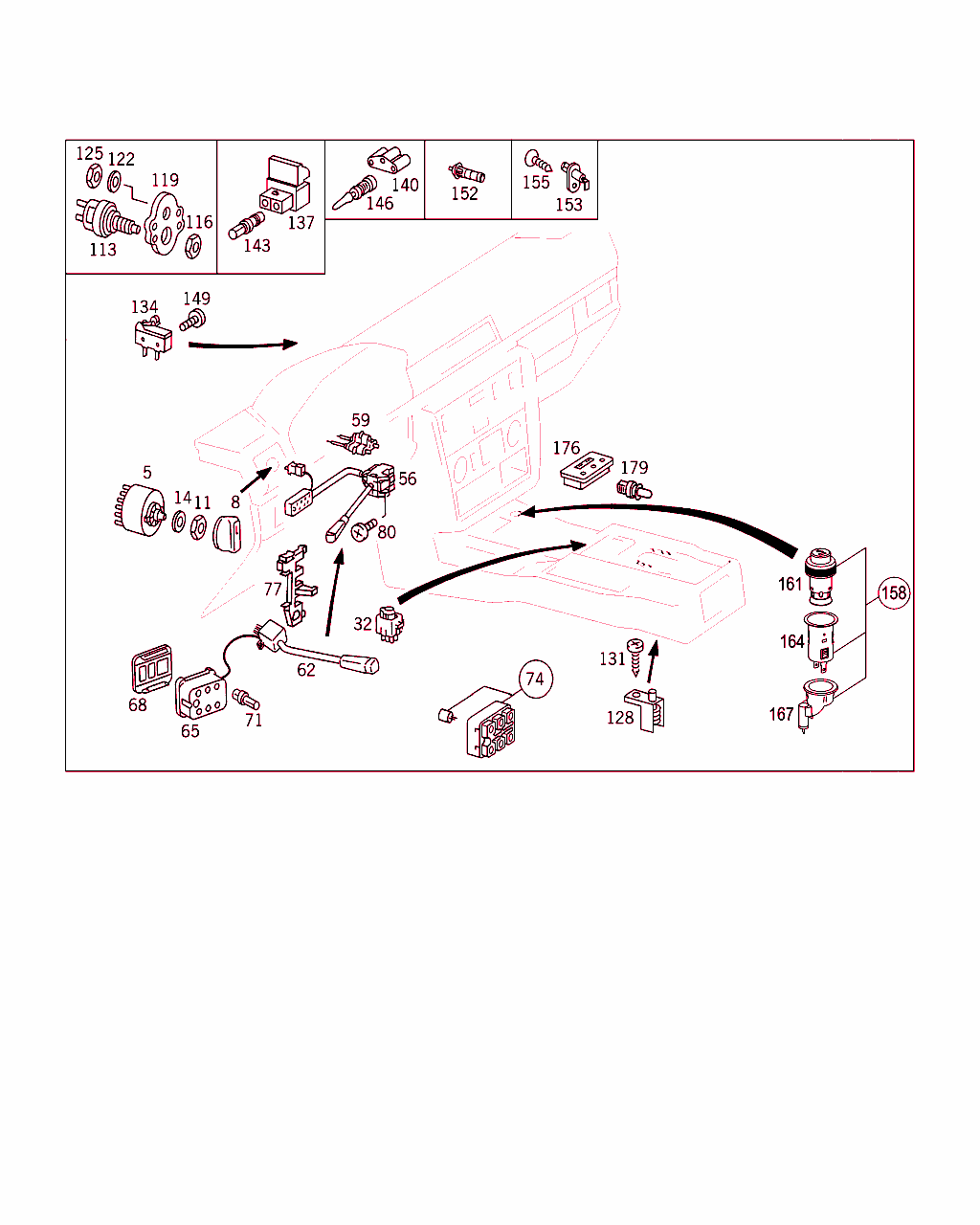

B54590000026.070430

[image]

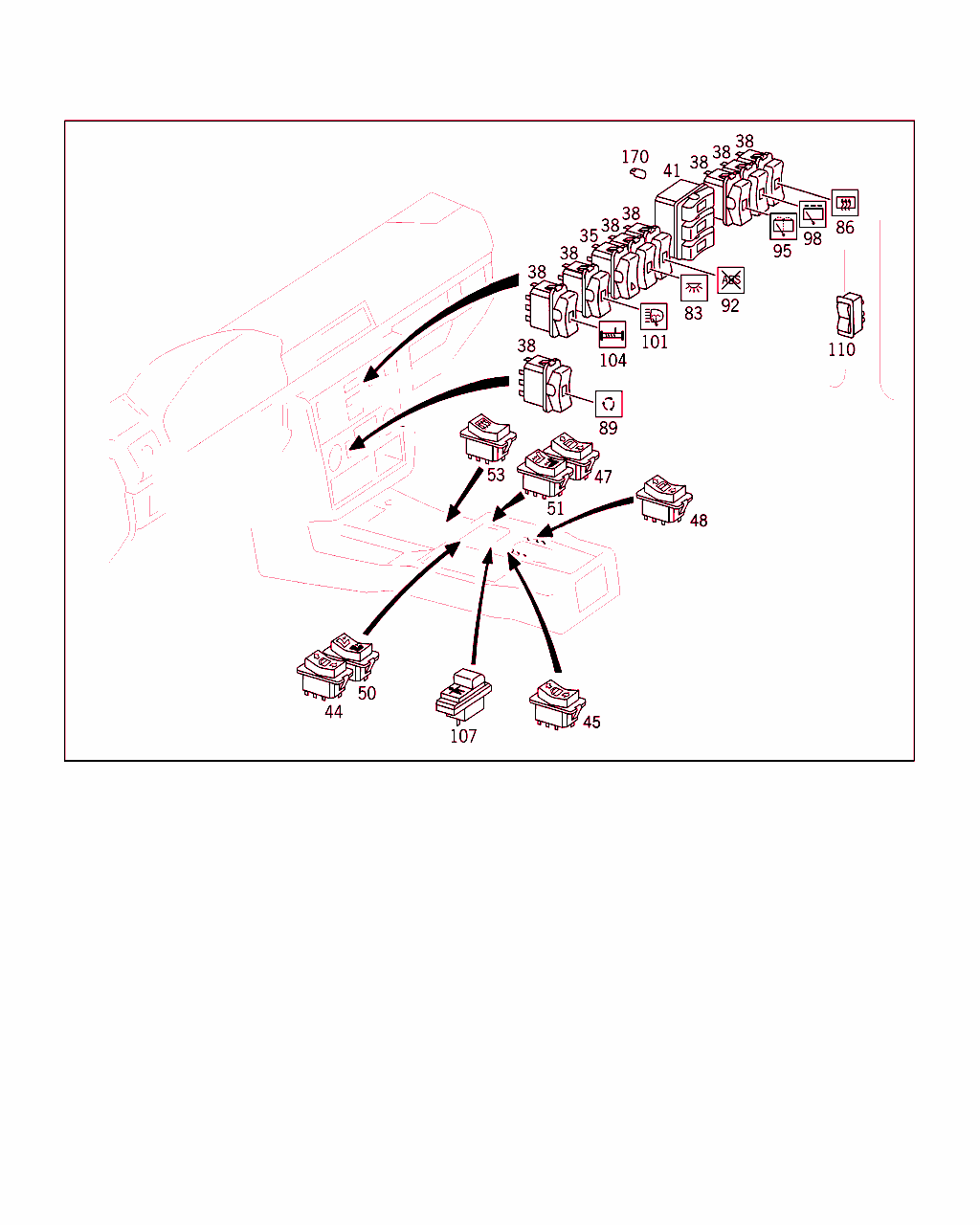

B54590000056.111109

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 000 545 60 04
スイッチ
ランプ・スイッチ 		001
8 A 201 540 01 83
グリップ

これに変更 A 202 545 00 81 		-
8 A 202 545 00 81
ノブ
ランプ・スイッチ 		001
11 A 107 545 00 72
ナット
ランプ・スイッチ 		001
14 N 000433 017004
ウインドウ
ランプ・スイッチ 		001
32 A 129 820 06 10
スイッチ
ミラー調整 		001
35 A 005 545 93 24
ハザード・スイッチ 001
38 A 003 545 26 07
スイッチ 001
38 A 003 545 26 07
スイッチ
リヤ・ルーム・ランプ 		001
38 A 003 545 26 07
スイッチ
リヤ・ウインドウ・デフォッガ 		001
38 A 003 545 26 07
スイッチ
ベンチレーション・フラップ 		001
38 A 003 545 26 07
スイッチ
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[021]
ｼｬｼﾅﾝﾊﾞNo.以前:
106739
912895
 		001
38 A 003 545 27 07
スイッチ
ウォッシャ/ワイパ・システム 		001
38 A 003 545 27 07
スイッチ
ヘッドランプ・ウォッシャ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28714SV HEADLAMP WIPER/WASHER,ELECTRICAL EQUIPMENT
02M104-E / OM603 ENGINES
 		001
38 A 003 545 27 07
スイッチ
ヘッドランプ・ウォッシャ 		001
38 A 003 545 27 07
スイッチ
ウインチ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28724SV CABLE WINCH,ELECTRICAL EQUIPMENT
01FOR PARTS, SEE STANDARD VERSION
 		001
38 A 003 545 24 07
スイッチ
リヤ・ウインドウ・ワイパ 		001
41 A 463 545 00 32
コントロール・ユニット
ディファレンシャル・ロック 		001
44 A 124 820 46 10
スイッチ
パワー・ウインドウ、センタ・コンソール、 左フロント

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
099904
911573
 		001
44 A 140 821 29 51
スイッチ
パワー・ウインドウ、センタ・コンソール、 左フロント

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降:
099905
911574
 		001
45 A 124 820 46 10
スイッチ
パワー・ウインドウ、センタ・コンソール、 左リヤ

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
099904
911573
 		001
45 A 202 820 53 10
スイッチ
パワー・ウインドウ、センタ・コンソール、 左リヤ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降:
099905
911574
 		001
47 A 124 820 45 10
スイッチ
パワー・ウインドウ、センタ・コンソール、 右フロント

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
099904
911573
 		001
47 A 140 821 28 51
スイッチ
パワー・ウインドウ、センタ・コンソール、 右フロント

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降:
099905
911574
 		001
48 A 124 820 45 10
スイッチ
パワー・ウインドウ、センタ・コンソール、 右リヤ

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
099904
911573
 		001
48 A 202 820 52 10
スイッチ
パワー・ウインドウ、センタ・コンソール、 右リヤ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降:
099905
911574
 		001
50 A 129 820 75 10
スイッチ

これに変更 A 129 820 76 10
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28713SV SEAT HEATING
04LEFT AND RIGHT SEAT; CONTROL MODULE IN ELECTRICS COMPARTMENT
 		-
50 A 129 820 75 10
スイッチ

これに変更 A 129 820 76 10
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28713SV SEAT HEATING
05REAR SEAT BENCH SPLIT (50:50)
 		-
50 A 129 820 76 10
スイッチ
左シート・ヒータ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28713SV SEAT HEATING
04LEFT AND RIGHT SEAT; CONTROL MODULE IN ELECTRICS COMPARTMENT
 		001
50 A 129 820 76 10
スイッチ
左シート・ヒータ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28713SV SEAT HEATING
05REAR SEAT BENCH SPLIT (50:50)
 		001
51 A 129 820 76 10
スイッチ
右シート・ヒータ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28713SV SEAT HEATING
04LEFT AND RIGHT SEAT; CONTROL MODULE IN ELECTRICS COMPARTMENT
 		001
51 A 129 820 76 10
スイッチ
右シート・ヒータ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28713SV SEAT HEATING
05REAR SEAT BENCH SPLIT (50:50)
 		001
53 A 129 820 74 10
スイッチ
フロント・ウインドウ・デフォッガ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28750SV HEATED WINDSHIELD ELECTRICAL SYSTEM
01SV HEATED WINDSHIELD ELECTRICAL SYSTEM
 		001
56 A 006 545 95 24
ターン・スイッチ
ターン・シグナル・ランプ

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
099904
911573
 		001
56 A 202 540 07 44
スイッチ

これに変更 A 202 540 21 44 		-
56 A 202 540 21 44
スイッチ
ターン・シグナル・ランプ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降:
099905
911574
 		001
59 A 123 464 00 43
コンタクト・ピース

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
099904
911573
 		001
62 A 463 540 04 45
スイッチ

これに変更 A 463 540 12 45
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28745SV TEMPOMAT (CRUISE CONTROL)
04LETTERING ON CRUISE CONTROL LEVER IN ENG- LISH,NOT FOR GERMANY,SWITZERLAND AND AUS- TRIA
 		- L
62 A 463 540 12 45
スイッチ
(クルーズ・コントロール・スイッチ) 英語ラベル、 ダイオード・プラグ付き
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28745SV TEMPOMAT (CRUISE CONTROL)
04LETTERING ON CRUISE CONTROL LEVER IN ENG- LISH,NOT FOR GERMANY,SWITZERLAND AND AUS- TRIA
 		001 L
62 A 463 545 01 24
スイッチ
(クルーズ・コントロール・スイッチ)、ドイツ語 ラベル

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
099904
911573
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28745SV TEMPOMAT (CRUISE CONTROL)
03AUTOMATIC TRANSMISSION; M 104 E
 		001
62 A 463 540 03 45
スイッチ

これに変更 A 463 540 04 45 		-
62 A 463 540 04 45
スイッチ

これに変更 A 463 540 12 45 		-
62 A 463 540 12 45
スイッチ
(クルーズ・コントロール・スイッチ) 英語ラベル、 ダイオード・プラグ付き
LAUT HERRN BEUTEL UBG GRAZ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降:
099905
911574
 		001
65 A 006 545 78 28
コネクタ・ハウジング 001
68 A 009 545 30 28
アッパハウジング 001
71 A 001 545 38 26
コンタクト・ピン 005
74 A 461 545 02 32
コントロール・ユニット

これに変更 A 463 540 00 24 		-
74 A 010 545 52 28
ソケット・スリーブ

これに変更 A 463 540 00 24 		-
74 A 012 545 46 28
中間プラグ

これに変更 A 463 540 00 24 		-
74 A 463 540 00 24
ダイオード

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
099904
911573
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28745SV TEMPOMAT (CRUISE CONTROL)
03AUTOMATIC TRANSMISSION; M 104 E
 		001
77 A 202 546 10 43
ホルダー
ターン・シグナル・スイッチおよびクルーズ・コントロール・スイッチ / ステアリング・コラム・チューブ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降:
099905
911574
 		001
80 A 123 990 01 32
ボルト
ステアリング・コラム・チューブ/ターン・シグナル・スイッチ

♦ 以下から選択できます A 123 990 00 32

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
099904
911573
 		002
80 A 123 990 00 32
ボルト
ステアリング・コラム・チューブ/ターン・シグナル・スイッチ

♦ 以下から選択できます A 123 990 01 32

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
099904
911573
 		002
80 A 123 990 03 32
ボルト
ターン・シグナル・スイッチおよびクルーズ・コントロール・スイッチ / ステアリング・コラム・チューブ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28745SV TEMPOMAT (CRUISE CONTROL)
03AUTOMATIC TRANSMISSION; M 104 E
04LETTERING ON CRUISE CONTROL LEVER IN ENG- LISH,NOT FOR GERMANY,SWITZERLAND AND AUS- TRIA
 		002
83 A 007 545 88 90
レンズ
リヤ・ルーム・ランプ 		001
86 A 007 545 87 90
レンズ
リヤ・ウインドウ・デフォッガ 		001
89 A 007 545 91 90
レンズ
ベンチレーション・フラップ 		001
92 A 007 545 96 90
レンズ
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[021]
ｼｬｼﾅﾝﾊﾞNo.以前:
106739
912895
 		001
95 A 007 545 90 90
レンズ
ウォッシャ/ワイパ・システム 		001
98 A 007 545 89 90
レンズ
リヤ・ウインドウ・ワイパ 		001
101 A 007 545 95 90
レンズ
ヘッドランプ・ウォッシャ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28714SV HEADLAMP WIPER/WASHER,ELECTRICAL EQUIPMENT
02M104-E / OM603 ENGINES
 		001
101 A 007 545 95 90
レンズ
ヘッドランプ・ウォッシャ 		001
104 A 008 545 01 90
レンズ
ウインチ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28724SV CABLE WINCH,ELECTRICAL EQUIPMENT
01FOR PARTS, SEE STANDARD VERSION
 		001
110 A 126 820 62 10
スイッチ
左 B ピラー 		001
110 A 126 820 63 10
スイッチ
右 B ピラー 		001
113 A 000 545 99 09
スイッチ

これに変更 A 001 545 01 09 		-
113 A 001 545 01 09
ランプ・スイッチ
ストップ・ランプ 		001
116 A 000 990 92 51
ナット
ストップ・ランプ・スイッチ 		002
119 A 463 545 63 40
ホルダー
ストップ・ランプ・スイッチ 		001
122 N 000433 005304
ウインドウ
ブラケット 		002
125 N 913004 005001
ナット
コントロール・ユニット 		002
128 A 000 820 04 54
コンタクト・スイッチ
パーキング・ブレーキ・コントロール 		001
131 N 007981 003203
鉄板ビス
3.5X6.5 		001
134 A 003 545 80 14
スイッチ
コントロール・バルブ 		001 LA
134 A 004 545 43 14
マイクロスイッチ
補助ヒータ・コントロール・バルブ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28710SV ADDIT.HEATER ELECTR.EQUIPMENT
08TELE THERMO TOP S; WHEEL BASE 2400 MM
 		001
137 A 012 545 86 28
ハウジング
TO 003 545 80 14 		001
140 A 012 545 82 28
コネクタ・ハウジング
TO 004 545 43 14
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28710SV ADDIT.HEATER ELECTR.EQUIPMENT
08TELE THERMO TOP S; WHEEL BASE 2400 MM
 		001
143 A 003 545 06 26
コンタクト・ソケット
TO 003 545 80 14 		002
146 A 011 545 16 28
プラグ・ピン
TO 004 545 43 14
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28710SV ADDIT.HEATER ELECTR.EQUIPMENT
08TELE THERMO TOP S; WHEEL BASE 2400 MM
 		002
149 N 007985 003133
ボルト
M 3X16 		004
149 N 007985 003133
ボルト
M 3X16
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28710SV ADDIT.HEATER ELECTR.EQUIPMENT
08TELE THERMO TOP S; WHEEL BASE 2400 MM
 		002
152 A 005 820 76 10
スイッチ
運転席ドア 		002
152 A 005 820 76 10
スイッチ
リヤ・ドア 		002
153 A 003 820 50 10
スイッチ
テール・ゲート 		001
158 A 000 820 08 53
シガー・ライタ

これに変更 A 000 820 15 53 		-
158 A 000 820 15 53
シガー・ライタ 001
161 A 000 820 12 53
シガー・ライタ 001
164 A 000 821 32 24
ソケット 001
----- A 000 825 02 52
シガレット・ライタ 001
167 A 000 825 03 37
スリーブ 001
170 N 072601 012230
電球
12V/1.2W 		-
170 N 072601 012230
電球
ロッカ・スイッチ 		015
170 N 072601 012230
電球
ヒータ・コントロール照明 		002
170 N 072601 012230
電球
リヤ・フォグ・ランプ点検 		001
170 N 072601 012230
電球
灰皿照明 		001
170 N 072601 012230
電球 001
170 N 072601 012230
電球
ABS インジケータ・ランプ

ﾌｯﾄﾉｰﾄ解説
[021]
ｼｬｼﾅﾝﾊﾞNo.以前:
106739
912895
 		001
170 N 072601 012230
電球
SRS

ﾌｯﾄﾉｰﾄ解説
[021]
ｼｬｼﾅﾝﾊﾞNo.以前:
106739
912895
 		001
170 N 072601 012230
電球
ターンシグナル・インジケータ・ランプ、 トレーラ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28700SV トレーラ・ソケット
0113-POLE; 2400-MM-WHEELBASE
0513-POLE,WHEELBASE 2400 MM WITH ADAPTER CABLE
 		001
170 N 072601 012230
電球
シフト・リンク照明 		001
176 A 000 542 45 11
時計
ヒータ・タイマ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降:
099905
911574
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
08SEE STANDARD MICROFICHE
 		001
176 A 000 542 46 11
時計
ヒータ・タイマ

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
099904
911573
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
08SEE STANDARD MICROFICHE
 		001
179 A 000 545 34 19
ソケット・ランプ
TO 000 542 46 11 		001
