一覧

ゲレンデヴァーゲン、ホイール・ベース 2400 mmショート・ステーション・ワゴン車台番号 106739 (PUCH 912895) 以前
463.230 => G320 / G36 AMG
M: 104996
GA: 722372
VG: 750651
VA: 730395
HA: 741120
LG: 765503
FH: 463536

Schema

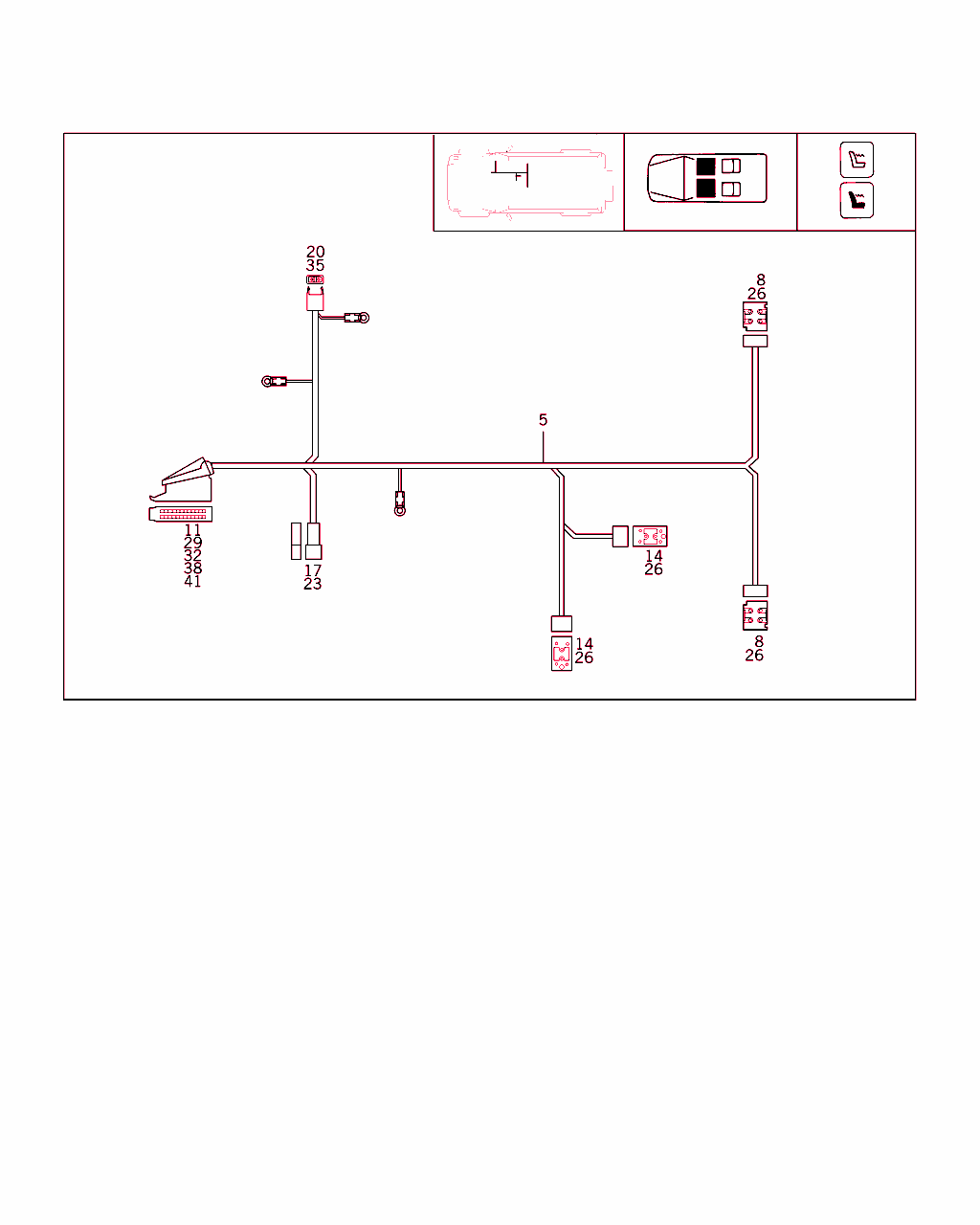

B54905000005.010321

[image]

B54905000006.010321

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 463 540 54 08
ケーブル・ハーネス

これに変更 A 463 540 04 09 		-
5 A 463 540 72 09
電気ケーブル
シート・ヒータ

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
099904
911573
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28713SV SEAT HEATING
03LEFT AND RIGHT SEATS
 		001
5 A 463 540 62 09
ケーブル・ハーネス

これに変更 A 463 540 72 09 		-
5 A 463 540 37 10
ケーブル・ハーネス
シート・ヒータ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降:
099905
911574
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28713SV SEAT HEATING
03LEFT AND RIGHT SEATS
 		001
5 A 463 540 91 10
ケーブル・ハーネス
シート・ヒータ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28713SV SEAT HEATING
04LEFT AND RIGHT SEAT; CONTROL MODULE IN ELECTRICS COMPARTMENT
 		001 LM
8 A 012 545 88 28
ハウジング
コネクタ (シート・ヒータ) 		002
11 A 017 545 41 28
クラッチ
コントロール・ユニット 		001
14 A 013 545 23 28
ハウジング
シート・ヒータ・スイッチ 		001
17 A 002 545 13 28
コネクタ・ハウジング
ケーブル・コネクタ
KL 15R 		001
20 A 601 545 00 26
ハウジング
ヒューズ・ボックス 		001
23 A 002 545 06 28
コンタクト・スプリング
ターミナル・ブロックから トレーラ・ソケットへ
KL 15R 		001
26 A 002 545 99 26
コンタクト・ソケット
2,5 MM 		NB
29 A 006 545 89 26
コンタクト・スプリング

これに変更 A 011 545 81 26 		-
29 A 011 545 81 26
コンタクト・スプリング
コントロール・ユニット 		011
32 A 004 545 52 26
コンタクト・スプリング
コントロール・ユニット 		004
35 A 004 545 52 26
コンタクト・スプリング
ヒューズ・ボックス 		002
38 A 001 997 83 90
連結ピース
コントロール・ユニット 		001
41 A 000 545 65 83
キャップ
コントロール・ユニット 		001
43 A 463 540 78 10
ケーブル・ハーネス
シート・ヒータ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28713SV SEAT HEATING
05REAR SEAT BENCH SPLIT (50:50)
 		001 LM
45 A 002 545 11 28
ハウジング
ターミナル・ブロックから トレーラ・ソケットへ
KL 15R53 		001
47 A 008 545 89 28
ソケット・スリーブ・ハウジング

これに変更 A 000 545 35 45 		-
47 A 000 545 35 45
保護キャップ
ヒューズ・ボックス 		002
50 A 012 545 88 28
ハウジング
コントロール・ユニット 		002
53 A 017 545 41 28
クラッチ
コントロール・ユニット 		001
56 A 002 545 13 28
コネクタ・ハウジング
ターミナル・ブロックから トレーラ・ソケットへ 		001
59 A 002 545 06 28
コンタクト・スプリング
ターミナル・ブロックから トレーラ・ソケットへ
KL 15R 		001
62 A 000 545 37 26
ソケット・スリーブ

これに変更 A 007 545 84 26 		-
62 A 007 545 84 26
ソケット・スリーブ
ターミナル・ブロックから トレーラ・ソケットへ
KL 15R 		001
65 A 000 546 43 40
ソケット・スリーブ
ヒューズ・ボックス 		002
68 A 002 545 99 26
コンタクト・ソケット
2,5 MM 		NB
71 A 006 545 89 26
コンタクト・スプリング

これに変更 A 011 545 81 26 		-
71 A 011 545 81 26
コンタクト・スプリング
コントロール・ユニット 		011
71 A 004 545 52 26
コンタクト・スプリング
ヒューズ・ボックス 		004
74 A 000 545 65 83
キャップ
コントロール・ユニット 		001
77 A 001 997 83 90
連結ピース
コントロール・ユニット 		001
