一覧

ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴン
463.245 => G 320
M: 112945
GA: 722610
VG: 750654
VA: 730399
HA: 741140
LG: 765503
FH: 463830

Schema

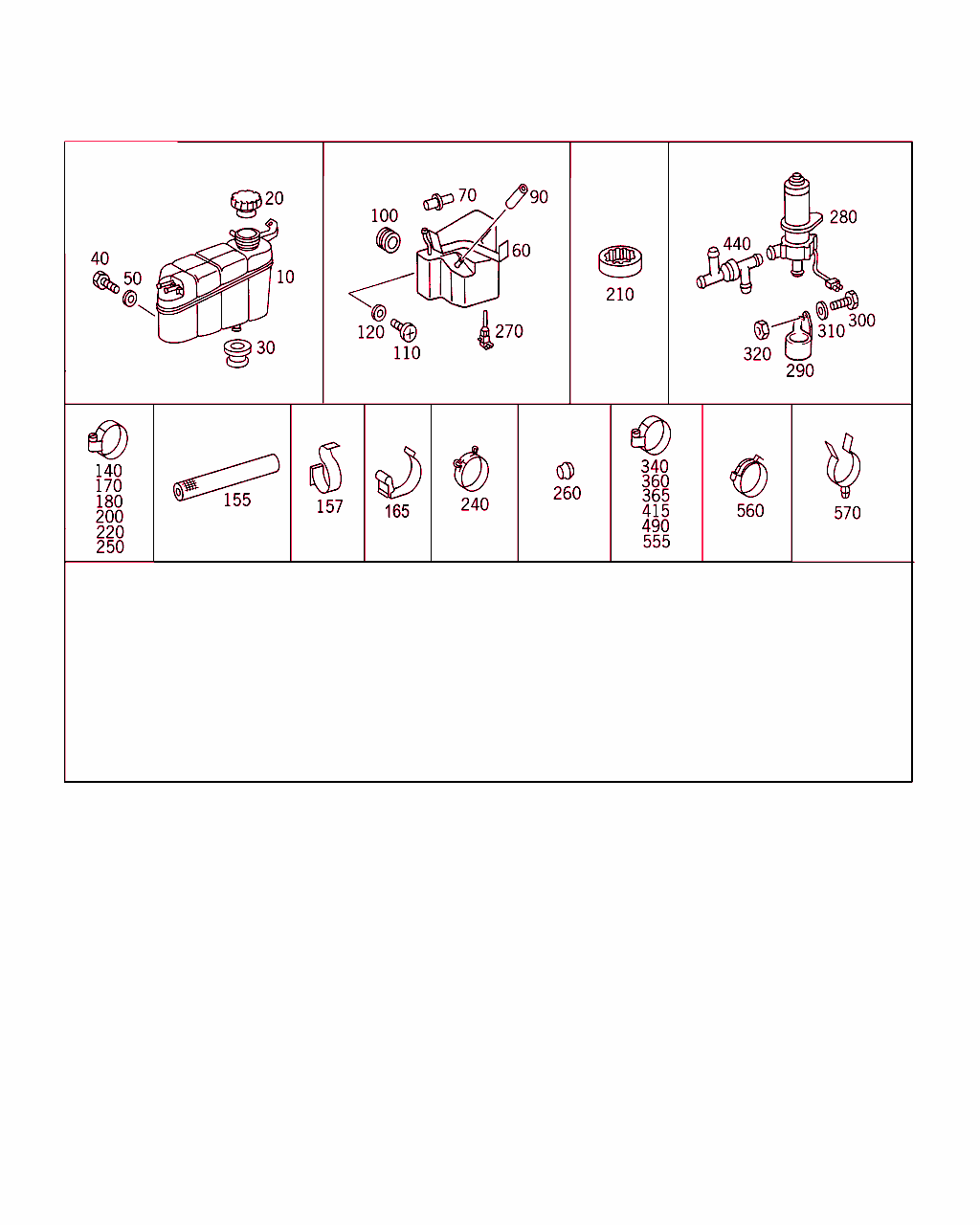

B50165000194.070327

[image]

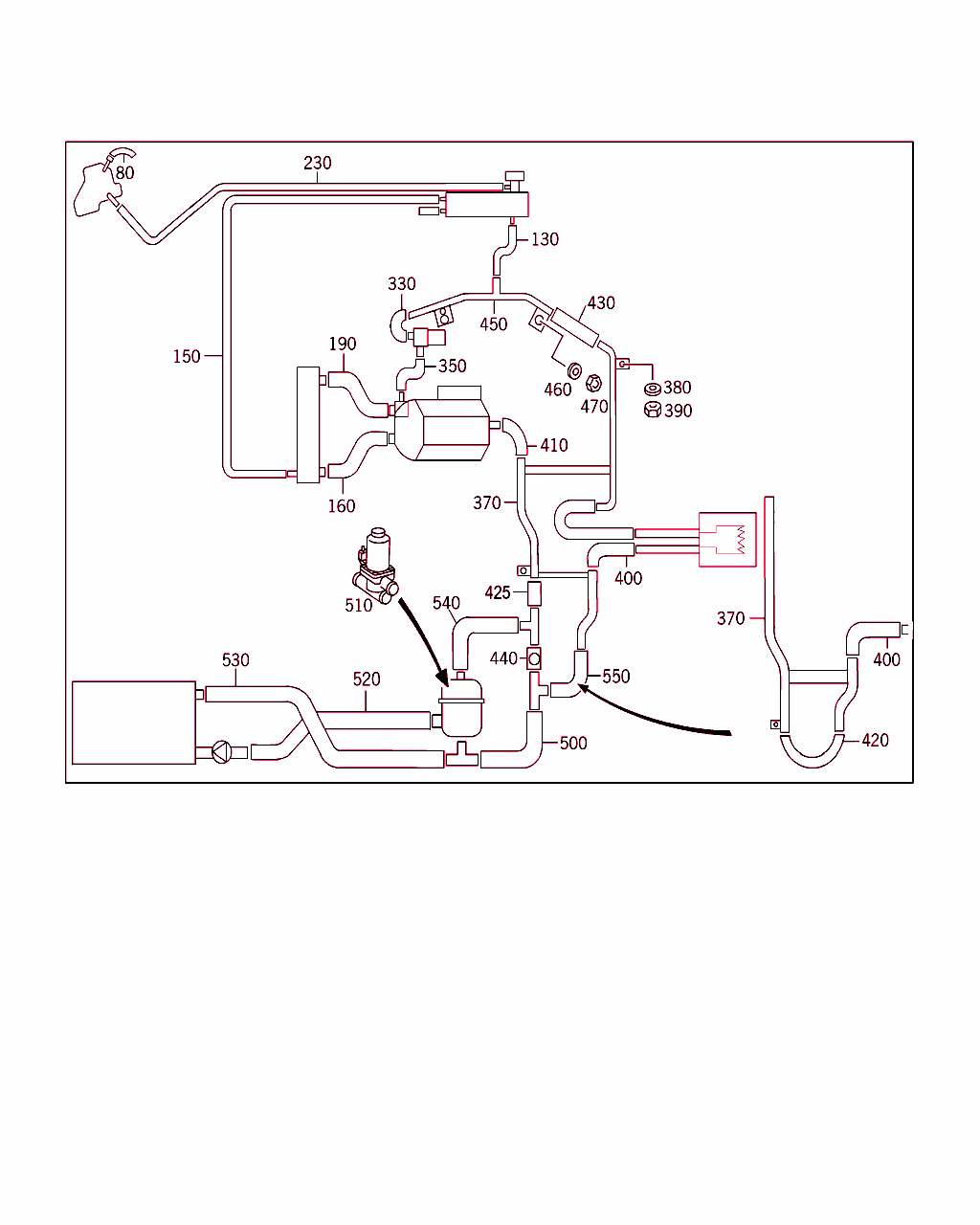

B50165000196.070216

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
トランスミッション・オイル・クーラ
ブラケット
10 A 220 500 00 49
リザーバ
エクスパンション・タンク 		001
20 A 210 501 05 15
キャップ

これに変更 A 210 501 07 15 		-
20 A 210 501 07 15
シール・キャップ
エクスパンション・タンク

これに変更 A 210 501 06 15 		001
20 A 210 501 06 15
キャップ
エクスパンション・タンク 		001
30 A 201 504 01 12
エラストマ成形ピース
ブラケットのエクスパンション・タンク 		002
40 N 304017 006016
6角ボルト
ブラケットのエクスパンション・タンク
M 6X16 		001
40 N 304017 006020
6角ボルト
ブラケットのエクスパンション・タンク
M 6X16 		001
50 N 000125 006421
ウインドウ
ブラケットのエクスパンション・タンク

これに変更 N 000125 006449 		001
50 N 000125 006449
ウインドウ
ブラケットのエクスパンション・タンク 		001
60 A 463 500 05 49
リザーバ
オーバフロー・タンク

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		001
70 A 126 805 05 22
ディストリビュータ
オーバフロー・タンク

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		001
80 A 463 501 20 24
クーラント・パイプ
パイプ / オーバ・フロー・タンク

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		001
90 A 117 078 05 81
ホース
オーバ・フロー・タンク・ベンチレーション

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		001
100 A 000 997 22 81
貫通グロメット
オーバフロー・タンク / ホイール・ハウス

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		001
110 N 007985 006193
ボルト

これに変更 N 000000 001146 		-
110 N 000000 001146
6角丸頭ボルト
オーバフロー・タンク / ホイール・ハウス
M 6X16

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		002
120 N 000125 006421
ウインドウ
オーバフロー・タンク / ホイール・ハウス

これに変更 N 000125 006449

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		002
120 N 000125 006449
ウインドウ
オーバフロー・タンク / ホイール・ハウス

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		002
130 A 463 501 09 84
ホース
充填パイプからエクスパンション・タンクへ 		001
140 A 006 997 42 90
クランプ
ホース / エクスパンション・タンク 		001
140 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
140 N 000000 000667
クランプ
ホース / 充填パイプ
20/27 		001
150 N 000000 000734
ホース
ベンチレーション、ラジエタからエクスパンション・タンクへ
8X15X1060 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
155 N 040621 016200
被覆チューブ
ベンチレーション・ホースに
16X0,7X950 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB LA
157 A 201 504 01 46
スプリング・ブラケット
ベンチレーション・ホース上方 		001 LA
160 A 463 501 06 84
ホース
エンジンからラジエタへ 		001
170 A 006 997 05 90
ホース・クランプ
冷却水ホース / ラジエタ 		002
180 A 006 997 06 90
ホース・クランプ
エンジンに取り付けるクーラント・ホース上部 		001
190 A 463 501 65 82
ホース
ラジエタからエンジンへ 		001
200 A 006 997 06 90
ホース・クランプ
エンジンに取り付けるクーラント・ホース下部 		001
210 A 677 501 00 51
スペーサ・リング
成形ホース 		001
220 A 006 997 04 90
クランプ

これに変更 N 000000 000668 		-
220 N 000000 000668
クランプ 001
230 N 900271 008019
ホース
エクスパンション・タンクからオーバフロー・ タンク
8X15X1400 MM

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
[409]
組立時に調整のこと
 		001
240 A 124 997 20 90
バインダ
エクスパンション・タンクからオーバフロー・ タンク

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		002
250 A 005 997 01 90
ホース・クランプ

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		003
250 N 000000 000665
クランプ
ホース類をラジエタ、ベンチレーション・パイプおよびエクスパンション・タンクに 		003
260 A 102 987 00 45
シーリング・キャップ 001
270 A 220 545 00 24
スイッチ
クーラント・レベル・インジケータ 		001
280 A 001 835 11 64
循環ポンプ
循環ポンプ

♦ 以下から選択できます A 001 835 13 64 		001
280 A 001 835 13 64
循環ポンプ

♦ 以下から選択できます A 001 835 11 64 		001
290 A 210 830 01 14
ホルダー
循環ポンプ 		001
300 N 304017 006016
6角ボルト
循環ポンプ
M 6X16 		002 LA
310 N 000125 006421
ウインドウ
循環ポンプ

これに変更 N 000125 006449

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		002 LA
310 N 000125 006449
ウインドウ
循環ポンプ

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		002 LA
320 N 910112 006003
ヘキサゴン・ナット

これに変更 N 913023 006001 		-
320 N 913023 006001
ナット
循環ポンプ 		002
330 A 460 832 34 94
ホース
パイプおよび循環ポンプの間 		001
340 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
340 N 000000 000667
クランプ
パイプおよび循環ポンプの間
L 20-27 		002
350 A 463 501 12 84
成形ホース
循環ポンプおよびエンジン・リターン・パイプの間 		001 LA
360 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
360 N 000000 000667
クランプ
循環ポンプのホース
L 20-27 		001
365 A 006 997 42 90
クランプ
循環ポンプおよびエンジン・リターン・パイプの間 		001
370 A 463 500 75 72
パイプ
ファイヤウォールへ 		001
380 N 000125 006421
ウインドウ
パイプ・ライン / ファイア・ウォール

これに変更 N 000125 006449 		002
380 N 000125 006449
ウインドウ
パイプ・ライン / ファイア・ウォール 		002
390 N 910112 006003
ヘキサゴン・ナット

これに変更 N 913023 006001 		-
390 N 913023 006001
ナット
パイプ・ライン / ファイア・ウォール 		002
400 A 463 501 99 82
ホース
熱交換器とリターン・ラインのあいだ 		001
410 A 463 501 10 84
ホース
エンジン・ヒータ・フィード・パイプとパイプの間 		001
415 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
415 N 000000 000667
クランプ
ホース / エンジン用ヒータ・フィード・パイプ および熱交換器
L 20-27 		001
420 A 460 832 34 94
ホース
パイプ・ライン / ファイア・ウォール 		001
425 A 463 501 07 84
成形ホース
パイプ・ライン / ファイア・ウォール 		001
430 A 463 501 77 82
ホース
小サーモスタット回路 / パイプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
22M 112 E32; M 113 E50; 2850-MM WHEELBASE WEBASTO
 		001
430 A 461 501 23 82
ホース
ファイア・ウォールに取り付けるパイプと右ホイール・ハウスに取り付けるパイプのあいだ 		001
440 A 000 500 12 40
バルブ
小サーモスタット回路 / パイプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
22M 112 E32; M 113 E50; 2850-MM WHEELBASE WEBASTO
 		001 LA
450 A 463 500 85 72
パイプ
右ホイール・ハウス 		001
460 N 000125 006421
ウインドウ
パイプ / ホイール・ハウス、右

これに変更 N 000125 006449

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		003
460 N 000125 006449
ウインドウ
パイプ / ホイール・ハウス、右

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		003
470 N 910112 006003
ヘキサゴン・ナット

これに変更 N 913023 006001 		-
470 N 913023 006001
ナット
パイプ / ホイール・ハウス、右 		003
490 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
490 N 000000 000667
クランプ
ホース / パイプ、エンジンおよび 熱交換器
L 20-27 		009
490 N 000000 000667
クランプ
ホース / 熱交換器および エンジン・ヒータ・リターン・ライン
L 20-27

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		002
490 N 000000 000667
クランプ
ホース / エンジン用ヒータ・フィード・パイプ および熱交換器
L 20-27

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
122993
 		002
500 A 463 501 99 82
ホース

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
22M 112 E32; M 113 E50; 2850-MM WHEELBASE WEBASTO
 		001
510 A 005 203 47 75
レギュレータ・インサート
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
22M 112 E32; M 113 E50; 2850-MM WHEELBASE WEBASTO
 		001
520 A 463 501 15 84
成形ホース
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
22M 112 E32; M 113 E50; 2850-MM WHEELBASE WEBASTO
 		001
530 A 463 501 16 84
成形ホース
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
22M 112 E32; M 113 E50; 2850-MM WHEELBASE WEBASTO
 		001
540 A 463 501 99 82
ホース

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
22M 112 E32; M 113 E50; 2850-MM WHEELBASE WEBASTO
 		001
550 A 463 501 18 84
成形ホース
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
22M 112 E32; M 113 E50; 2850-MM WHEELBASE WEBASTO
 		001
555 N 916026 020001
クランプ

これに変更 N 000000 000667
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
22M 112 E32; M 113 E50; 2850-MM WHEELBASE WEBASTO
 		-
555 N 000000 000667
クランプ
ホース / サーモスタットおよびリターン・ バルブ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
22M 112 E32; M 113 E50; 2850-MM WHEELBASE WEBASTO
 		002
560 A 005 997 86 90
バインダ
ホース / サーモスタットおよびリターン・ バルブ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
22M 112 E32; M 113 E50; 2850-MM WHEELBASE WEBASTO
 		006
560 A 140 995 06 05
タイプ・クリップ
ホース / ヒータ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
22M 112 E32; M 113 E50; 2850-MM WHEELBASE WEBASTO
 		002
570 A 126 501 00 20
ホルダー
ホース / ハイドロ・ユニット・ブラケット
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28515SV WEBASTO AUXILIARY HEATER
22M 112 E32; M 113 E50; 2850-MM WHEELBASE WEBASTO
 		002
