一覧

G クラス、2 ドア・カブリオレ
463.202 => G 500
M: 273963, 273969
GA: 722904
VA: 730332
HA: 742605

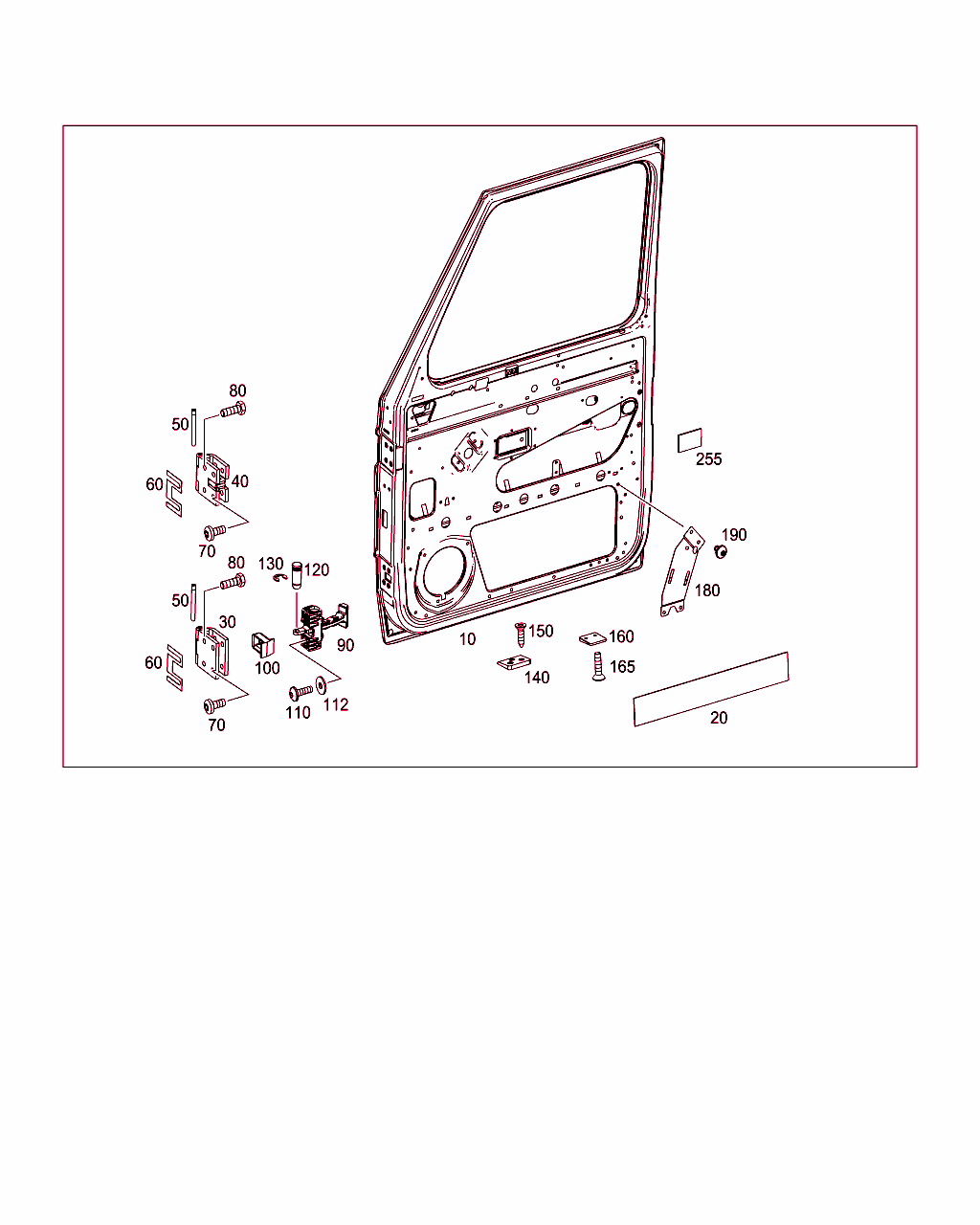

Schema

B72015000106.180613

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 720 47 05
ドア・シェル
左

これに変更 A 463 720 59 05

[002]まで ｼｬｼ: X 196540 => まで 日付: 19/01/2012
 		001 L
10 A 463 720 59 05
ドア・ホワイト・ボディ
左

[002]まで ｼｬｼ: X 196540 => まで 日付: 19/01/2012
 		001 L
10 A 463 720 61 05
ドア・ホワイト・ボディ
左

[003]から ｼｬｼ: X 196541 => から 日付: 19/01/2012
 		001 L
10 A 463 720 48 05
ドア・シェル
右

これに変更 A 463 720 60 05

[002]まで ｼｬｼ: X 196540 => まで 日付: 19/01/2012
 		001 L
10 A 463 720 60 05
ドア・ホワイト・ボディ
右

[002]まで ｼｬｼ: X 196540 => まで 日付: 19/01/2012
 		001 L
10 A 463 720 62 05
ドア・ホワイト・ボディ
右

[003]から ｼｬｼ: X 196541 => から 日付: 19/01/2012
 		001 L
20 A 463 727 09 90
インシュレータ
左

これに変更 A 463 727 07 90 		001
20 A 463 727 07 90
ドア・インシュレータ
左 		001
20 A 463 727 09 90
インシュレータ
右

これに変更 A 463 727 07 90 		001
20 A 463 727 07 90
ドア・インシュレータ
右 		001
30 A 463 720 02 37
ヒンジ
左下部

[004]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		001
30 A 463 720 03 37
ヒンジ
右下部

[004]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU9
ｺｰﾄﾞ日付指定名称
[ZU9]20060519国別仕様、中国
 		001
30 A 463 720 59 00
ヒンジ
左下部

[005]から ｼｬｼ: X 232596 => から 日付: 25/11/2014
[006]まで ｼｬｼ: => まで 日付: 06/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU9
ｺｰﾄﾞ日付指定名称
[ZU9]20060519国別仕様、中国
 		001
40 A 463 720 00 37
ヒンジ
左上部

[002]まで ｼｬｼ: X 196540 => まで 日付: 19/01/2012
 		001
40 A 463 720 05 37
ヒンジ
左上部

[003]から ｼｬｼ: X 196541 => から 日付: 19/01/2012
[007]まで ｼｬｼ: X 232595 => まで 日付: 25/11/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU9
ｺｰﾄﾞ日付指定名称
[ZU9]20060519国別仕様、中国
 		001
40 A 463 720 01 37
ヒンジ
右上部

[002]まで ｼｬｼ: X 196540 => まで 日付: 19/01/2012
 		001
40 A 463 720 06 37
ヒンジ
右上部

[003]から ｼｬｼ: X 196541 => から 日付: 19/01/2012
[004]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU9
ｺｰﾄﾞ日付指定名称
[ZU9]20060519国別仕様、中国
 		001
40 A 463 720 61 00
ヒンジ
左上部

[005]から ｼｬｼ: X 232596 => から 日付: 25/11/2014
[006]まで ｼｬｼ: => まで 日付: 06/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU9
ｺｰﾄﾞ日付指定名称
[ZU9]20060519国別仕様、中国
 		001
50 A 460 723 00 52
ヒンジ・ピン
左上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU9
ｺｰﾄﾞ日付指定名称
[ZU9]20060519国別仕様、中国
 		001
50 A 460 723 00 52
ヒンジ・ピン
左下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU9
ｺｰﾄﾞ日付指定名称
[ZU9]20060519国別仕様、中国
 		001
50 A 460 723 00 52
ヒンジ・ピン
右上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU9
ｺｰﾄﾞ日付指定名称
[ZU9]20060519国別仕様、中国
 		001
50 A 460 723 00 52
ヒンジ・ピン
右下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU9
ｺｰﾄﾞ日付指定名称
[ZU9]20060519国別仕様、中国
 		001
60 A 463 725 00 00
取付け用プレート
左

[008]まで ｼｬｼ: => まで 日付: 31/05/2012
 		006
60 A 460 723 01 97
サポート
左

[004]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
[009]から ｼｬｼ: => から 日付: 31/05/2012
 		006
60 A 460 723 01 97
サポート
右

[010]まで ｼｬｼ: X 236225 => まで 日付: 05/03/2015
 		006
70 N 304017 008021
6角ボルト
左ヒンジ
M8X20

[004]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		006
70 N 304017 008021
6角ボルト
左ヒンジ
M8X20

[011]から ｼｬｼ: X 204996 => から 日付: 22/11/2012
[012]まで ｼｬｼ: X 214281 => まで 日付: 02/09/2013
 		006
70 N 000000 001427
6角丸頭ボルト
左ヒンジ
M8X20

[006]まで ｼｬｼ: => まで 日付: 06/02/2015
[013]から ｼｬｼ: X 214282 => から 日付: 02/09/2013
 		006
70 N 304017 008021
6角ボルト
右ヒンジ
M8X20

[004]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		006
70 N 304017 008021
6角ボルト
右ヒンジ
M8X20

[011]から ｼｬｼ: X 204996 => から 日付: 22/11/2012
[012]まで ｼｬｼ: X 214281 => まで 日付: 02/09/2013
 		006
70 N 000000 001427
6角丸頭ボルト
右ヒンジ
M8X20

[006]まで ｼｬｼ: => まで 日付: 06/02/2015
[013]から ｼｬｼ: X 214282 => から 日付: 02/09/2013
 		006
80 N 304017 008034
6角ボルト
ヒンジ / 左ボディ
M8X25 		008
80 N 304017 008034
6角ボルト
ヒンジ / 右ボディ
M8X25 		008
90 A 463 720 01 16
ドア・キャッチ
左

[002]まで ｼｬｼ: X 196540 => まで 日付: 19/01/2012
 		001
90 A 463 720 02 16
ドア・キャッチ
左

[003]から ｼｬｼ: X 196541 => から 日付: 19/01/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU9
ｺｰﾄﾞ日付指定名称
[ZU9]20060519国別仕様、中国
 		001
90 A 463 720 01 16
ドア・キャッチ
右

[002]まで ｼｬｼ: X 196540 => まで 日付: 19/01/2012
 		001
90 A 463 720 02 16
ドア・キャッチ
右

[003]から ｼｬｼ: X 196541 => から 日付: 19/01/2012
 		001
100 A 460 723 01 98
ガスケット
ブラケット / 左ドア

[002]まで ｼｬｼ: X 196540 => まで 日付: 19/01/2012
 		001
100 A 463 725 00 66
シーリング・フレーム
ブラケット / 左ドア

[003]から ｼｬｼ: X 196541 => から 日付: 19/01/2012
 		001
100 A 460 723 01 98
ガスケット
ブラケット / 右ドア

[002]まで ｼｬｼ: X 196540 => まで 日付: 19/01/2012
 		001
100 A 463 725 00 66
シーリング・フレーム
ブラケット / 右ドア

[003]から ｼｬｼ: X 196541 => から 日付: 19/01/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU9
ｺｰﾄﾞ日付指定名称
[ZU9]20060519国別仕様、中国
 		001
110 N 914112 006019
ボルト
ドア・ホルダ / 右ドア

これに変更 N 910106 006008 		002
110 N 910106 006008
6角ボルト
ドア・ホルダ / 右ドア
M6X25-8.8-MK

これに変更 A 009 990 44 04

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
110 A 009 990 44 04
ラウンド・ヘッド・ボルト
ドア・ホルダ / 右ドア
M6X22 		002
112 N 009021 006208
ウインドウ
ドア・ホルダ / 左ドア
6 MM 		002
112 N 009021 006208
ウインドウ
ドア・ホルダ / 右ドア
6 MM 		002
120 A 000 991 16 05
ピン
ホルダ / フロント・ウォール

これに変更 A 000 991 54 05

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
120 A 000 991 54 05
フランジ・ピン
ホルダ / フロント・ウォール 		001
120 A 000 991 16 05
ピン
右フロント・パーティションのホルダ

これに変更 A 000 991 54 05

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
120 A 000 991 54 05
フランジ・ピン
右フロント・パーティションのホルダ 		001
130 N 006799 006003
ロック・ワッシャ
ホルダ / フロント・ウォール
6MM 		001
130 N 006799 006003
ロック・ワッシャ
右フロント・パーティションのホルダ
6MM 		001
140 A 463 766 00 19
プレート
左フロント・ドア下部

[014]から ｼｬｼ: X 182607 => から 日付: 27/10/2009
 		001
140 A 463 766 00 19
プレート
右フロント・ドア下部

[015]から ｼｬｼ: X 181774 => から 日付: 10/07/2009
 		001
150 N 000000 002061
鉄板ビス
左
4,2X13

これに変更 N 000000 005220

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		003
150 N 000000 005220
鉄板ビス
左
4,2X16 		003
150 N 000000 002061
鉄板ビス
右
4,2X13

これに変更 N 000000 005220

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		003
150 N 000000 005220
鉄板ビス
右
4,2X16 		003
160 A 463 766 01 19
ガイド・プレート
左フロント・ドア下部

[006]まで ｼｬｼ: => まで 日付: 06/02/2015
[015]から ｼｬｼ: X 181774 => から 日付: 10/07/2009
 		001
160 A 463 766 01 19
ガイド・プレート
右フロント・ドア下部 		001
165 N 000965 004053
ボルト
プレート / 運転席ドア、左 		002
165 N 000965 004053
ボルト
プレート / 運転席ドア、右 		002
180 A 463 722 13 16
増幅
左フロント 		001
180 A 463 722 14 16
増幅
右フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2-XZ3
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
 		001
180 A 463 722 06 11
マウンティング・プレート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
180 A 463 722 06 11
マウンティング・プレート

[016]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
190 A 000 984 35 29
ボルト
左レインフォース固定用部品
M6X10 		004
190 A 000 984 35 29
ボルト
右補強材固定用ツール
M6X10 		004
255 A 123 758 04 97
スペーサ
40 X 25 X 2 MM 		002
