一覧

G クラス、2 ドア・カブリオレ
463.202 => G 500
M: 273963, 273969
GA: 722904
VA: 730332
HA: 742605

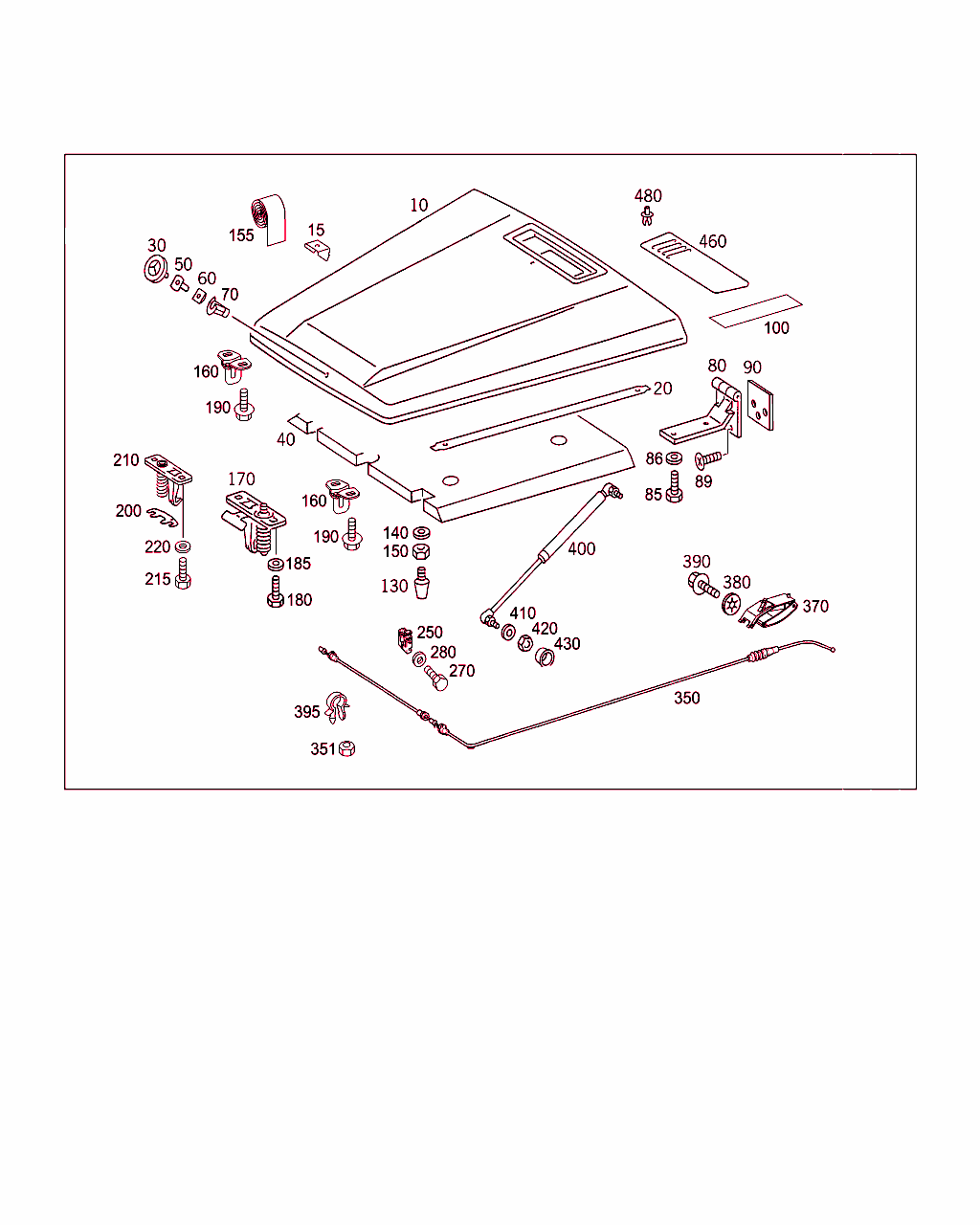

Schema

B88120000176.110211

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 880 06 57
エンジン・フード

[023]から ｼｬｼ: X 177216 => から 日付: 30/05/2008
 		001
20 A 460 887 04 17
補強材
エンジン・フード・ダンパ固定用ツール 		002
30 A 129 888 01 16
社名エンブレム
エンジン・フードへ

[044]から ｼｬｼ: X 175636 => から 日付: 06/05/2008
[045]まで ｼｬｼ: X 185497 => まで 日付: 20/05/2010
 		001
30 A 207 817 03 16
社名エンブレム
エンジン・フードへ

[046]から ｼｬｼ: X 185498 => から 日付: 20/05/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ7
ｺｰﾄﾞ日付指定名称
[XZ7]20140701変更年2017年(モデル・イヤー2018年)
 		001
40 A 463 682 02 60
ダンパ
エンジン・フード 		001
60 A 000 994 96 45
ヒューズ
社名エンブレム 		001
70 A 201 997 22 81
グロメット
社名エンブレム

[006]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		002
80 A 460 880 02 28
ヒンジ
エンジン・フードに取り付けるヒンジ 		002
85 N 304017 008021
6角ボルト
ヒンジ
M8X20 		004 L
86 N 000000 003250
ウインドウ
ヒンジ 		004 L
86 N 000125 008445
ウインドウ
ヒンジ

これに変更 N 000000 003250 		004
89 A 000 990 39 30
皿ボルト
ヒンジ / ファイヤ・ウォール

[006]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		006
89 A 000 990 39 30
皿ボルト
ヒンジ / ファイヤ・ウォール

[010]まで ｼｬｼ: => まで 日付: 06/02/2015
[047]から ｼｬｼ: => から 日付: 10/04/2014
 		006
90 A 463 889 00 95
スペーサ
エンジン・フードに取り付けるヒンジ

[048]まで ｼｬｼ: X 177427 => まで 日付: 04/09/2008
 		002
90 A 463 889 05 95
スペーサ
エンジン・フードに取り付けるヒンジ

[049]から ｼｬｼ: X 177428 => から 日付: 04/09/2008
 		002
100 A 463 727 09 90
インシュレータ
ボディの上 		004
130 A 140 988 03 11
バッファ
エンジン・フードへ 		002
140 N 000125 006421
ウインドウ
/ バッファ

これに変更 N 000125 006449 		002
140 N 000125 006449
ウインドウ
/ バッファ 		002
150 N 910112 006001
ヘキサゴン・ナット
/ バッファ
M6 		002
150 N 304032 006004
ヘキサゴン・ナット
/ バッファ
M6

これに変更 N 910112 006001 		002
155 A 005 989 73 85
粘着テープ
エンジン・フードへ 		002
160 A 202 880 02 60
カバー・キャップ
左および右上部

[006]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
[023]から ｼｬｼ: X 177216 => から 日付: 30/05/2008
 		002
170 A 460 880 02 60
カバー・キャップ
上

[051]まで ｼｬｼ: X 205055 => まで 日付: 23/11/2012
 		001
180 N 000000 003853
6角丸頭ボルト
エンジン・フード・ロック、上部
M8X16 		002
185 N 000125 008445
ウインドウ
エンジン・フード・ロック、上部 		002
190 A 163 990 01 36
ボルト
エンジン・フード・ロック、上部
M6X18 		004
200 A 129 887 00 96
サポート
エンジン・フード/エンジン・フード・キャッチ 		NB
210 A 463 880 00 64
セーフティ・フック
下

[012]まで ｼｬｼ: => まで 日付: 08/03/2016
 		001
215 N 304017 008016
6角ボルト
セーフティ・キャッチ固定用部品
M8X16 		002
220 N 000125 008445
ウインドウ
セーフティ・キャッチ固定用部品 		002
250 A 210 880 09 60
カバー・キャップ
下 		002
270 N 304017 005002
6角ボルト
エンジン・フード・ロック下部 /クロス・メンバ、左右
M5X16 		004
280 N 000000 003895
ウインドウ
エンジン・フード・ロック下部 /クロス・メンバ、左右 		002
350 A 463 880 01 59
フード・ケーブル

[023]から ｼｬｼ: X 177216 => から 日付: 30/05/2008
 		001
351 N 304032 005005
ヘキサゴン・ナット
クランプ
M 5 		001
370 A 124 880 01 20
グリップ
エンジン・フード・リリース・ケーブル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU9
ｺｰﾄﾞ日付指定名称
[ZU9]20060519国別仕様、中国
 		001
380 A 123 994 18 45
クリップ・ナット
エンジン・フード・リリース・ケーブル 		001
390 N 000000 000926
鉄板ビス
エンジン・フード・リリース・ケーブル
4.8 X 22 		001
395 A 000 995 60 44
クランピング・ブラケット
エンジン・フード・リリース・ケーブル / ホイール・ハウス
6.5X12.8 MM 		002
395 A 000 995 60 44
クランピング・ブラケット
エンジン・フード・リリース・ケーブル / ホイール・ハウス
6.5X12.8 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		002
395 A 000 995 66 65
拡張式スペーサ
エンジン・フード・リリース・ケーブル / ホイール・ハウス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
395 A 000 995 60 44
クランピング・ブラケット
エンジン・フード・リリース・ケーブル / ホイール・ハウス
6.5X12.8 MM

[053]から ｼｬｼ: X 173249 => から 日付: 29/10/2007
 		002
400 A 000 980 81 64
スプリング
(ガス・プレッシャ・スプリング) エンジン・フード

♦ 以下から選択できます A 001 980 70 64 		001
400 A 001 980 70 64
スプリング
(ガス・プレッシャ・スプリング) エンジン・フード

♦ 以下から選択できます A 000 980 81 64 		001
410 N 000125 008445
ウインドウ
ガス・プレッシャ・スプリング固定用ツール 		001
420 N 304032 008006
ヘキサゴン・ナット
ガス・プレッシャ・スプリング固定用ツール
M8 		001
430 N 913018 013100
保護キャップ
ガス・プレッシャ・スプリング固定用ツール 		001
460 A 463 887 01 25
カバー
エンジン・フード・ヒータ・エア供給 		001
480 A 000 990 42 92
スプレッド・リベット
カバー / エンジン・フード 		010
