一覧

G クラス、ロング・ステーション・ワゴン
463.236 => G 500
M: 273963, 273969
GA: 722904
VA: 730332
HA: 742605

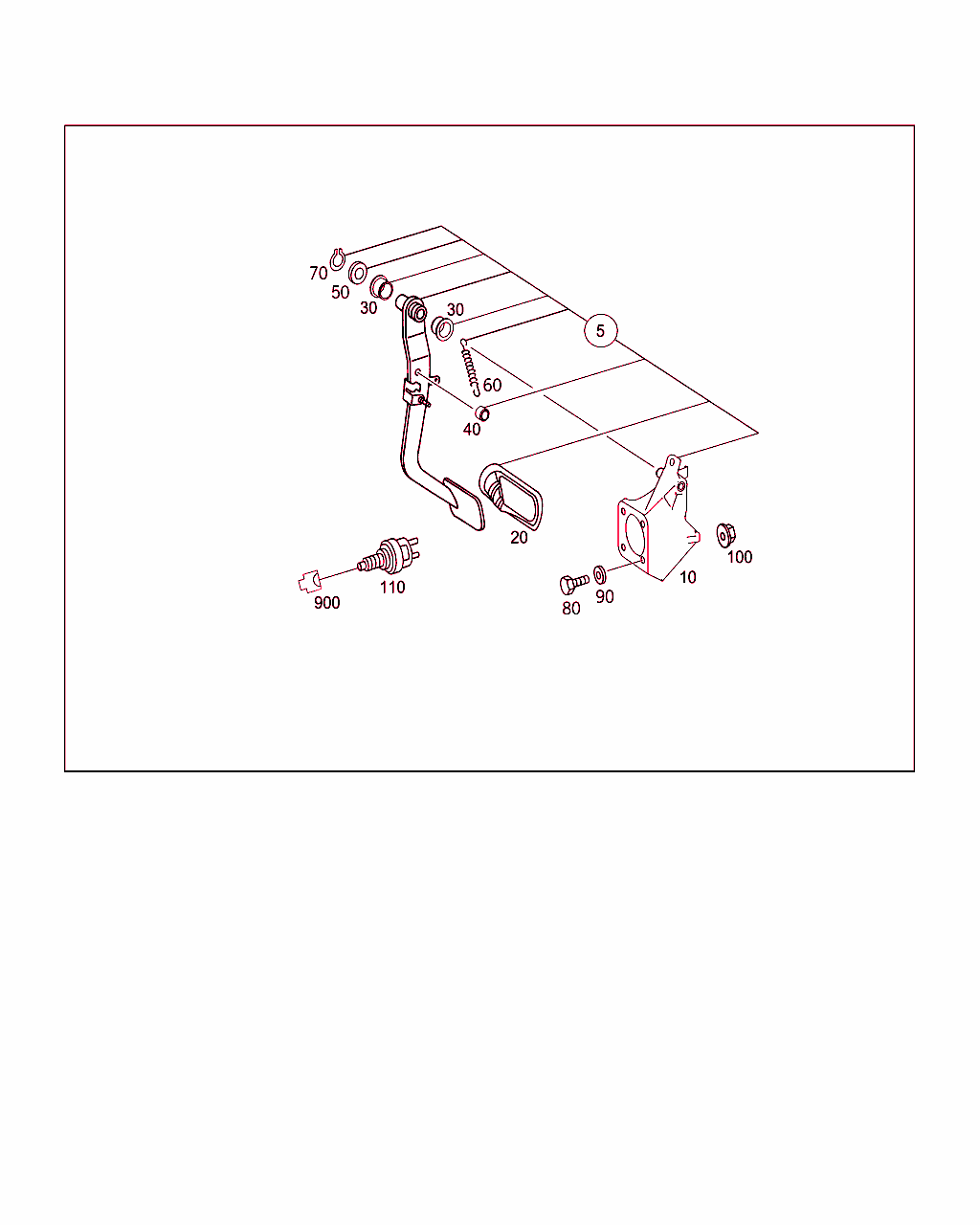

Schema

B29015000175.150826

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 463 290 58 01
ペダル・アッセンブリ

[005]から ｼｬｼ: X 183507 => から 日付: 17/12/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2-XZ3-XZ4
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
 		001 L
5 A 463 290 63 01
ペダル・アッセンブリ

これに変更 A 463 290 07 00

ﾌｯﾄﾉｰﾄ解説
[006]
次の車台番号以前の車両には古い部品番号のものを使用すること

[007]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001 L
5 A 463 290 63 01
ペダル・アッセンブリ

これに変更 A 463 290 07 00

[008]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[009]まで ｼｬｼ: => まで 日付: 02/11/2016

ﾌｯﾄﾉｰﾄ解説
[006]
次の車台番号以前の車両には古い部品番号のものを使用すること
 		001 L
5 A 463 290 07 00
ペダル・アッセンブリ

[008]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001 L
5 A 463 290 58 01
ペダル・アッセンブリ

[004]まで ｼｬｼ: X 183506 => まで 日付: 17/12/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY9
ｺｰﾄﾞ日付指定名称
[XY9]20080911変更年2009年(モデル・イヤー2010年)
 		001
5 A 463 290 62 01
ペダル・アッセンブリ

♦ 以下から選択できます A 463 290 61 01

[007]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001 R
5 A 463 290 61 01
ペダル・アッセンブリ

♦ 以下から選択できます A 463 290 62 01

[007]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001 R
5 A 463 290 64 01
ペダル・アッセンブリ

これに変更 A 463 290 08 00

ﾌｯﾄﾉｰﾄ解説
[006]
次の車台番号以前の車両には古い部品番号のものを使用すること

[007]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001 R
5 A 463 290 64 01
ペダル・アッセンブリ

これに変更 A 463 290 08 00

[008]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[012]まで ｼｬｼ: => まで 日付: 15/11/2016

ﾌｯﾄﾉｰﾄ解説
[006]
次の車台番号以前の車両には古い部品番号のものを使用すること
 		001 R
5 A 463 290 08 00
ペダル・アッセンブリ

[008]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001 R
10 A 202 290 16 19
ブラケット
ペダル・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZE6
ｺｰﾄﾞ日付指定名称
[ZE6]20050303適用外* AMG右ハンドル車取付け準備部品
 		001
10 A 202 290 16 19
ブラケット
ペダル・ユニット 		001 R
20 A 123 291 00 82
カバー
ブレーキ・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XY3/XY4/XY5/XY6/XY7
ｺｰﾄﾞ日付指定名称
[XY3]20020416変更年2003年(モデル・イヤー2004年)
[XY4]20021210変更年2004年(モデル・イヤー2005年)
[XY5]20050215変更年2005年(モデル・イヤー2006年)
[XY6]20051116変更年2006年(モデル・イヤー2007年)
[XY7]20060412変更年2007年 (モデル・イヤー2008年)
 		001
20 A 230 290 00 82
カバー
ブレーキ・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XY8/XY9/XZ0/XZ1/XZ2/XZ3/XZ4/XZ5/XZ6/XZ7
ｺｰﾄﾞ日付指定名称
[XY8]20070105変更年2008年(モデル・イヤー2009年)
[XY9]20080911変更年2009年(モデル・イヤー2010年)
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
[XZ7]20140701変更年2017年(モデル・イヤー2018年)
 		001
30 A 124 292 00 50
マウント・ブッシュ
ブレーキ・ペダル 		002
40 A 126 292 00 50
マウント・ブッシュ
ブレーキ・ペダル 		001
70 A 007 994 20 41
スナップ・リング
マウント・ブラケットに取り付けるブレーキ・ペダル 		001
80 N 304017 008034
6角ボルト
ファイヤウォールに取り付けるペダル・ユニット
M8X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
80 N 304017 008034
6角ボルト
ファイヤウォールに取り付けるペダル・ユニット
M8X25

[014]まで ｼｬｼ: => まで 日付: 06/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		004
90 N 000125 008443
ウインドウ
ファイヤウォールに取り付けるペダル・ユニット
8 MM

これに変更 N 000125 008445 		001
90 N 000125 008445
ウインドウ
ファイヤウォールに取り付けるペダル・ユニット 		001
100 N 000000 003175
ナット
ファイヤウォールに取り付けるペダル・ユニット
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		003
110 A 001 545 64 09
ランプ・スイッチ
ストップ・ランプ・スイッチ

[007]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2-XZ3
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
 		001
110 A 001 545 63 09
スイッチ
ストップ・ランプ・スイッチ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
110 A 001 545 63 09
スイッチ
ストップ・ランプ・スイッチ

[008]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
900 A 210 545 41 28
ハウジング
ストップ・ランプ・スイッチ
3-PIN JPT;S9/1 COD.A 		001
900 A 210 545 61 28
プラグ
ストップ・ランプ・スイッチ
3-PIN JPT;S9/1 COD.B 		001
