一覧

G クラス、ロング・ステーション・ワゴン
463.236 => G 500
M: 273963, 273969
GA: 722904
VA: 730332
HA: 742605

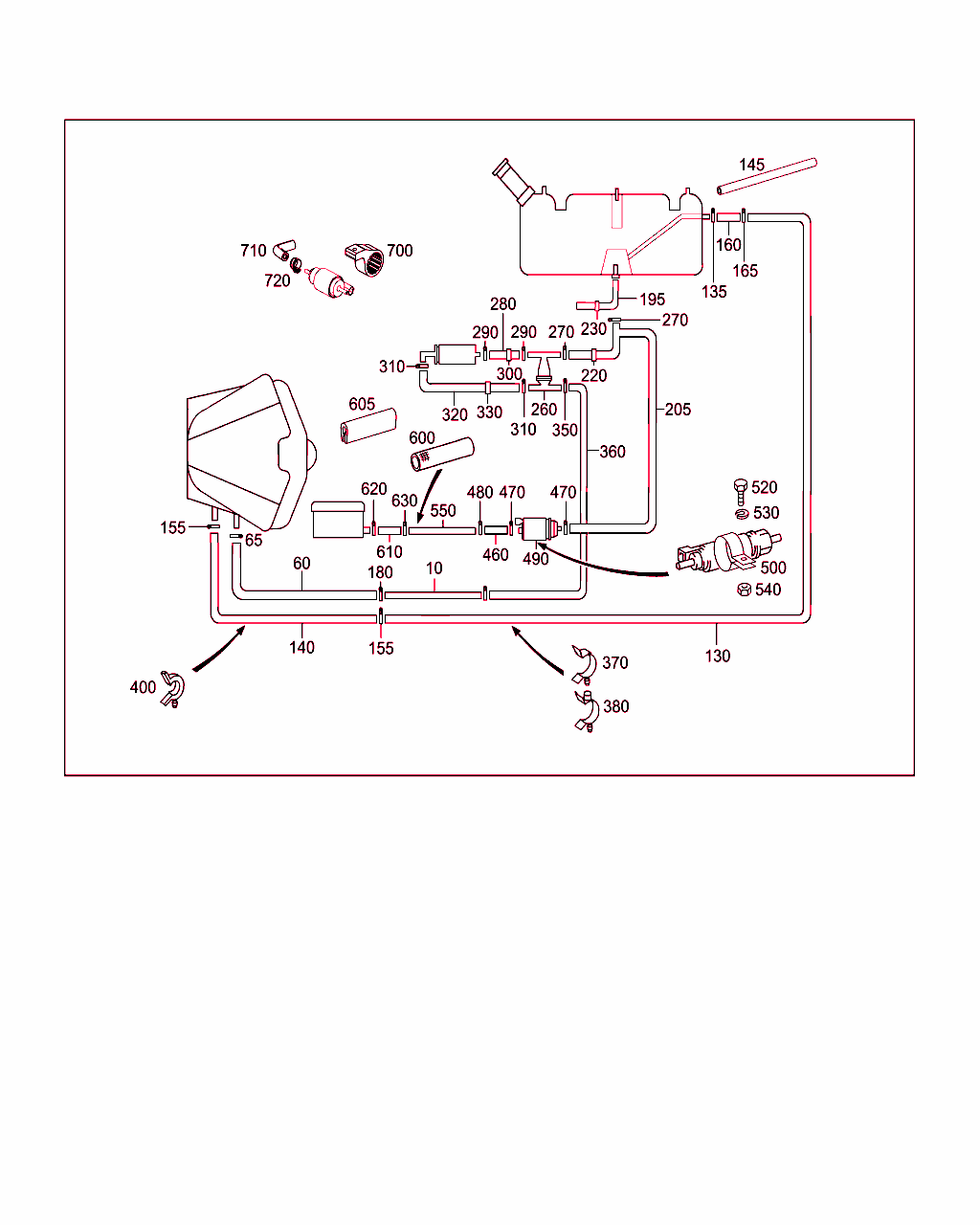

Schema

B47040000050.121105

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
60 A 463 470 26 75
フューエル・ホース 001
160 A 463 476 65 26
ホース
リターン・ラインとフューエル・タンクのあいだ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
165 A 004 997 74 90
バインダ
リターン・ラインからフューエル・リザーバへ
18.5 MM

これに変更 A 000 995 77 35

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
165 A 000 995 77 35
ホース・クランプ
リターン・ラインからフューエル・リザーバへ 		001
370 A 123 995 02 65
クランピング・ブラケット
ホース固定用部品
14 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -KL5
ｺｰﾄﾞ日付指定名称
[KL5]20021122フューエル・フィルタ、ウォータ・セパレータ付
20021204ウォータ・セパレータ付きフューエル・フィルタ
 		001
460 A 463 470 15 24
フューエル・ライン
ヒータ・メタリング・ポンプとフューエル・パイプの間
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12+XZ2
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
460 A 463 470 15 24
フューエル・ライン
ヒータ・メタリング・ポンプとフューエル・パイプの間

[002]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
460 A 140 476 04 26
ホース
ヒータ・メタリング・ポンプとフューエル・パイプの間
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2+H12
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[H12]20020415補助ヒータ
 		001
470 A 000 995 50 10
ホース・クランプ
ポンプに取り付けるフューエル・ホース
10 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2+H12
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[H12]20020415補助ヒータ
 		001
470 A 003 997 57 90
クランプ
ヒータ・メタリング・ポンプとフューエル・パイプの間
10X6 MM;12,5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2+H12
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[H12]20020415補助ヒータ
 		001
480 A 004 997 30 90
クランプ
フューエル・パイプのフューエル・ホース 固定用部品
8 MM

[003]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2+H12
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[H12]20020415補助ヒータ
 		001
480 A 007 997 08 90
ホース・クランプ
フューエル・パイプのフューエル・ホース 固定用部品
9 MM - 9.5 MM

[002]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
490 A 002 470 56 94
燃料ポンプ
メタリング・ポンプ

[003]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12+XZ2
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
490 A 000 478 23 01
燃料ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12+XZ2
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
490 A 000 478 23 01
燃料ポンプ

[002]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
500 N 916016 034202
クランプ
フューエル・ポンプのメタリング・ポンプ 固定用部品
34/15 B RSGU
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
520 N 304017 006020
6角ボルト
フューエル・ポンプのメタリング・ポンプ 固定用部品
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
530 N 912004 006102
ロック・ワッシャ
フューエル・ポンプのメタリング・ポンプ 固定用部品
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
540 N 304032 006004
ヘキサゴン・ナット
フューエル・ポンプのメタリング・ポンプ 固定用部品
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
550 A 463 470 13 24
フューエル・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12+XZ2
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
600 A 000 546 99 30
絶縁チューブ
プラスチック・チューブ上方
4100 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2+H12
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[H12]20020415補助ヒータ
 		NB
600 A 000 546 99 30
絶縁チューブ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12+XZ2
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		NB
605 A 001 987 76 25
エッジガード
ABSユニット・ブラケットに

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		NB
610 A 140 476 04 26
ホース
パイプからヒータまで
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2+H12
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[H12]20020415補助ヒータ
 		001
620 A 124 997 07 90
クランプ
パイプからヒータまで
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2+H12
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[H12]20020415補助ヒータ
 		001
620 A 007 997 08 90
ホース・クランプ
パイプからヒータまで
9 MM - 9.5 MM

[002]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
630 A 004 997 30 90
クランプ
パイプからヒータまで
8 MM

[003]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2+H12
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[H12]20020415補助ヒータ
 		001
630 A 000 835 19 91
ホース・クランプ

[002]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[050]まで ｼｬｼ: => まで 日付: 10/04/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
630 A 000 835 19 91
ホース・クランプ

[042]まで ｼｬｼ: => まで 日付: 06/02/2015
[051]から ｼｬｼ: => から 日付: 10/04/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
630 A 000 835 19 91
ホース・クランプ

[043]から ｼｬｼ: => から 日付: 06/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
630 A 000 835 19 91
ホース・クランプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
630 A 000 835 19 91
ホース・クランプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12+XZ2
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
700 A 221 476 05 36
ホルダー
ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12+XZ2
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
700 A 221 476 05 36
ホルダー
ポンプ

[002]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
710 A 001 476 00 01
成形ホース
ポンプへ

[003]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12+XZ2
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
710 A 001 476 00 01
成形ホース
ポンプへ

[002]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[056]まで ｼｬｼ: => まで 日付: 18/11/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
710 A 001 476 33 26
フューエル・ホース
ポンプへ

[057]から ｼｬｼ: => から 日付: 18/11/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
720 A 007 997 08 90
ホース・クランプ
9 MM - 9.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12+XZ2
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
720 A 007 997 08 90
ホース・クランプ
9 MM - 9.5 MM

[002]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		001
