一覧

G クラス、ロング・ステーション・ワゴン
463.236 => G 500
M: 273963, 273969
GA: 722904
VA: 730332
HA: 742605

Schema

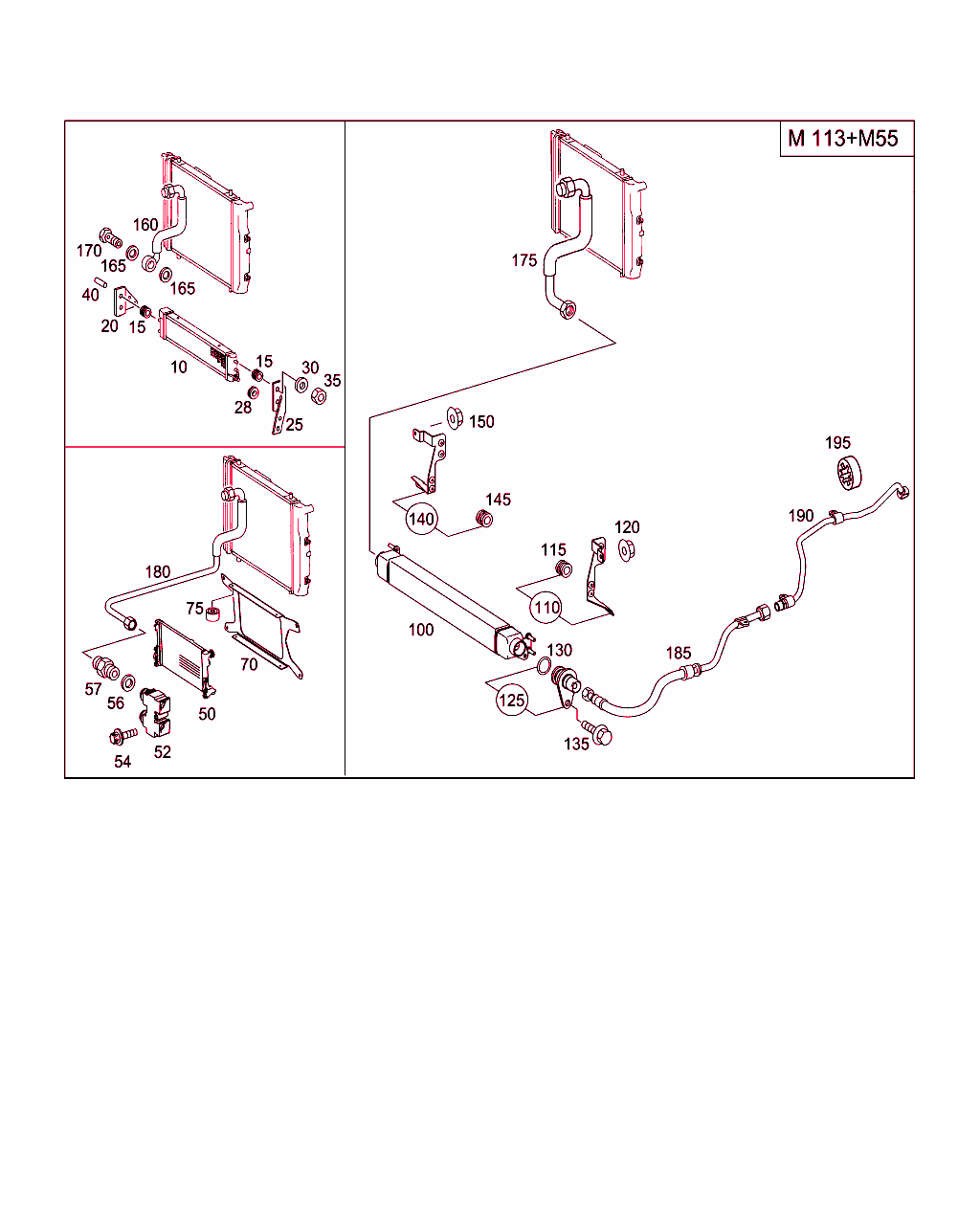

B50600000134.120726

[image]

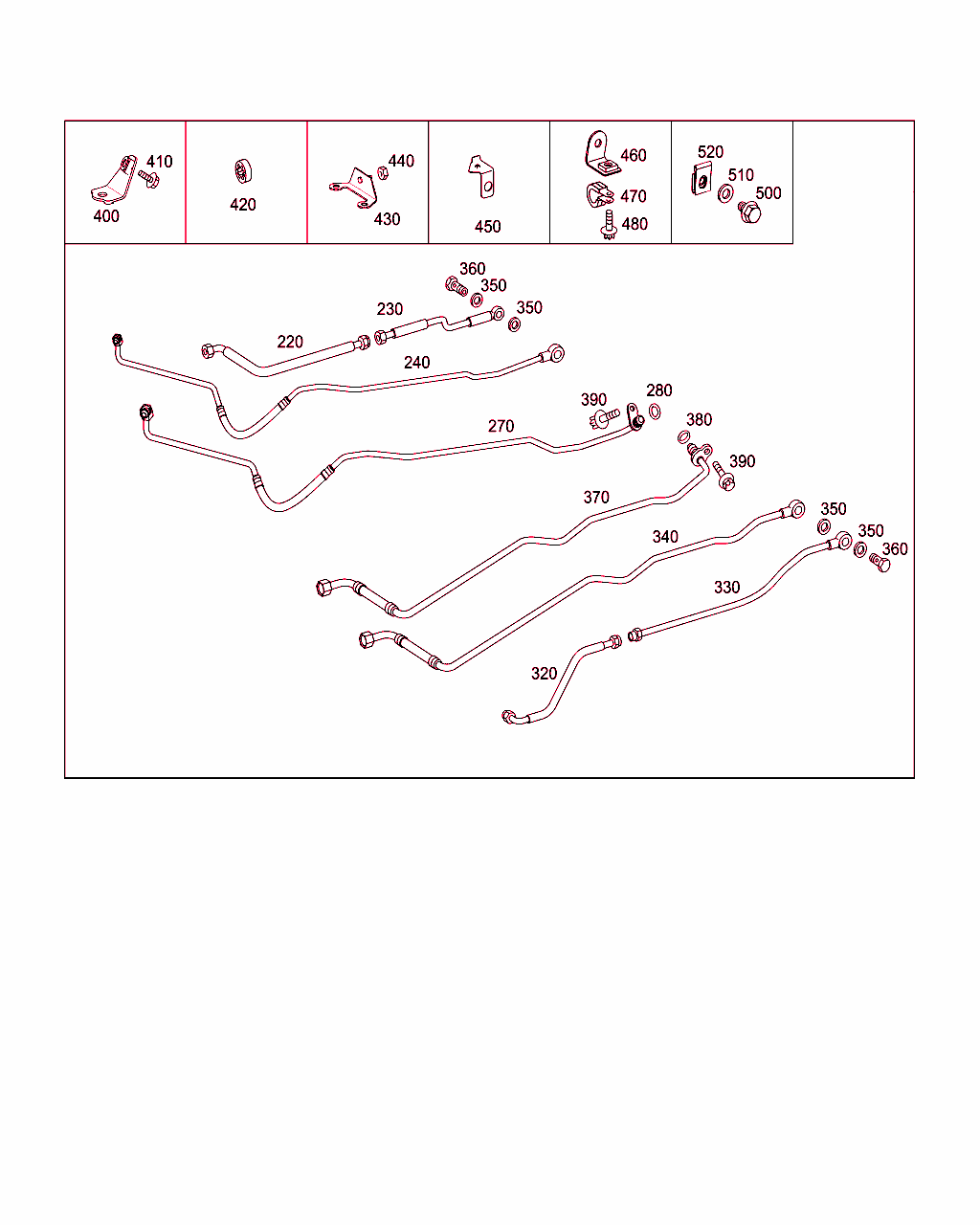

B50600000135.120509

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 500 14 00
ラジエタ
トランスミッション・オイル・クーラ

[055]まで ｼｬｼ: X 183030 => まで 日付: 19/11/2009
 		001
10 A 463 500 07 00
オイル・クーラ
トランスミッション・オイル・クーラ

[002]まで ｼｬｼ: X 188006 => まで 日付: 22/12/2010
[056]から ｼｬｼ: X 183031 => から 日付: 19/11/2009
 		001
20 A 463 504 46 40
ホルダー
トランスミッション・オイル・クーラ、右 		001
20 A 463 504 46 40
ホルダー
トランスミッション・オイル・クーラ、右

[017]から ｼｬｼ: X 179466 => から 日付: 19/12/2008
 		001
25 A 463 504 45 40
ホルダー
トランスミッション・オイル・クーラ、左 		001
25 A 463 504 45 40
ホルダー
左オイル・クーラ

[017]から ｼｬｼ: X 179466 => から 日付: 19/12/2008
 		001
50 A 211 500 17 00
オイル・クーラ
トランスミッション・オイル・クーラ

[003]から ｼｬｼ: X 188007 => から 日付: 22/12/2010
[010]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		001
50 A 211 500 17 00
オイル・クーラ
トランスミッション・オイル・クーラ

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[008]まで ｼｬｼ: => まで 日付: 06/02/2015
 		001
50 A 211 500 17 00
オイル・クーラ
トランスミッション・オイル・クーラ

[009]から ｼｬｼ: => から 日付: 06/02/2015
 		001
52 A 000 501 07 65
サーモスタット 001
54 N 910142 006001
6角丸頭ボルト
サーモスタットをオイル・クーラに
M6X16 		001
56 N 007603 014104
シールリング
サーモスタット

[010]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		002
56 N 007603 014104
シールリング
サーモスタット

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[008]まで ｼｬｼ: => まで 日付: 06/02/2015
 		002
56 N 007603 014104
シールリング
サーモスタット

[009]から ｼｬｼ: => から 日付: 06/02/2015
 		002
57 N 000000 004846
コネクティング・ピース
サーモスタット 		002
70 A 463 270 10 41
ホルダー
トランスミッション・オイル・クーラ

[003]から ｼｬｼ: X 188007 => から 日付: 22/12/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ1
ｺｰﾄﾞ日付指定名称
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
 		001
70 A 463 270 10 41
ホルダー
トランスミッション・オイル・クーラ

[003]から ｼｬｼ: X 188007 => から 日付: 22/12/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ0
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
 		001
70 A 463 270 25 00
ホルダー
トランスミッション・オイル・クーラ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
70 A 463 270 25 00
ホルダー
トランスミッション・オイル・クーラ

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[008]まで ｼｬｼ: => まで 日付: 06/02/2015
 		001
70 A 463 270 25 00
ホルダー
トランスミッション・オイル・クーラ

[009]から ｼｬｼ: => から 日付: 06/02/2015
 		001
75 A 000 998 37 41
エラストマ・バッファ
ブラケットのオイル・クーラ

[002]まで ｼｬｼ: X 188006 => まで 日付: 22/12/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ0
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
 		004
75 A 000 998 37 41
エラストマ・バッファ
ブラケットのオイル・クーラ

[003]から ｼｬｼ: X 188007 => から 日付: 22/12/2010
[010]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		004
75 A 000 998 37 41
エラストマ・バッファ
ブラケットのオイル・クーラ

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		004
165 N 007603 014104
シールリング
プレッシャ・ホース / 空冷式オイル・クーラ、右

[057]まで ｼｬｼ: X 188006 => まで 日付: 29/10/2010
 		001
180 A 463 270 14 96
オイル・ライン
ラジエタから右空冷式オイル・クーラへ

[002]まで ｼｬｼ: X 188006 => まで 日付: 22/12/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ0-XZ1-XZ2
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
180 A 463 500 11 88
オイル・クーラ・ライン
ラジエタから右空冷式オイル・クーラへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ0/XZ1/XZ2
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
180 A 463 500 11 88
オイル・クーラ・ライン
ラジエタから右空冷式オイル・クーラへ

[003]から ｼｬｼ: X 188007 => から 日付: 22/12/2010
[058]まで ｼｬｼ: X 207904 => まで 日付: 18/02/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ0
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
 		001
180 A 463 500 11 88
オイル・クーラ・ライン
ラジエタから右空冷式オイル・クーラへ

[059]から ｼｬｼ: X 207905 => から 日付: 18/02/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ0
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
 		001
270 A 463 270 24 96
オイル・ライン
トランスミッションから右オイル・クーラへ

[067]まで ｼｬｼ: => まで 日付: 20/12/2013
 		001
270 A 463 270 24 96
オイル・ライン
トランスミッションから右オイル・クーラへ

[008]まで ｼｬｼ: => まで 日付: 06/02/2015
[068]から ｼｬｼ: => から 日付: 20/12/2013
 		001
270 A 463 270 24 96
オイル・ライン
トランスミッションから右オイル・クーラへ

[009]から ｼｬｼ: => から 日付: 06/02/2015
 		001
280 A 019 997 58 45
Oリング
右オイル・ライン / トルク・コンバータ・ハウジング 		002
370 A 463 270 23 96
オイル・ライン
トランスミッションから左オイル・クーラへ

[067]まで ｼｬｼ: => まで 日付: 20/12/2013
 		001
370 A 463 270 23 96
オイル・ライン
トランスミッションから左オイル・クーラへ

[008]まで ｼｬｼ: => まで 日付: 06/02/2015
[068]から ｼｬｼ: => から 日付: 20/12/2013
 		001
370 A 463 270 23 96
オイル・ライン
トランスミッションから左オイル・クーラへ

[009]から ｼｬｼ: => から 日付: 06/02/2015
 		001
380 A 019 997 58 45
Oリング
左オイル・ライン / トルク・コンバータ・ハウジング 		002
390 N 000000 001114
6角丸頭ボルト
左右オイル・ライン / トルク・コンバータ・ハウジング
M6X15 		002
390 N 000000 001114
6角丸頭ボルト
左右オイル・ライン / トルク・コンバータ・ハウジング
M6X15

[069]まで ｼｬｼ: => まで 日付: 17/10/2013
 		002
390 N 000000 001116
6角丸頭ボルト
左右オイル・ライン / トルク・コンバータ・ハウジング
M6X19

[069]まで ｼｬｼ: => まで 日付: 17/10/2013
[070]から ｼｬｼ: => から 日付: 17/10/2013
 		002
390 N 000000 001116
6角丸頭ボルト
左右オイル・ライン / トルク・コンバータ・ハウジング
M6X19

[070]から ｼｬｼ: => から 日付: 17/10/2013
 		002
400 A 463 270 08 41
ホルダー
左側エンジン・オイル・ライン 		001
420 A 116 466 08 82
ラバー・リング
オイル・ライン 		001
440 N 910112 006003
ヘキサゴン・ナット
オイル・ライン / 左ブラケット
M6 		001
440 N 910112 006003
ヘキサゴン・ナット
左側エンジン・オイル・ライン
M6 		001
470 N 000000 001045
クランプ
右側エンジン・オイル・ライン
10/15

[036]まで ｼｬｼ: => まで 日付: 18/03/2015
[046]から ｼｬｼ: X 167547 => から 日付: 29/09/2006
 		003
470 N 000000 001045
クランプ
右側エンジン・オイル・ライン
10/15

[012]から ｼｬｼ: => から 日付: 31/08/2015
 		003
470 N 000000 001045
クランプ
左側エンジン・オイル・ライン
10/15 		003
470 N 000000 001045
クランプ
オイル・ラインをラジエタに、右側下部
10/15 		001
480 N 910143 006000
6角丸頭ボルト
右側エンジン・オイル・ライン
M6X12 		003
480 N 000000 001114
6角丸頭ボルト
オイル・ライン / エンジン
M6X15 		002
