一覧

G クラス、ロング・ステーション・ワゴン
463.248 => G 500
M: 113962
GA: 722630, 722901
VG: 750654
VA: 730386, 730390
HA: 741142, 741523
LG: 765503

Schema

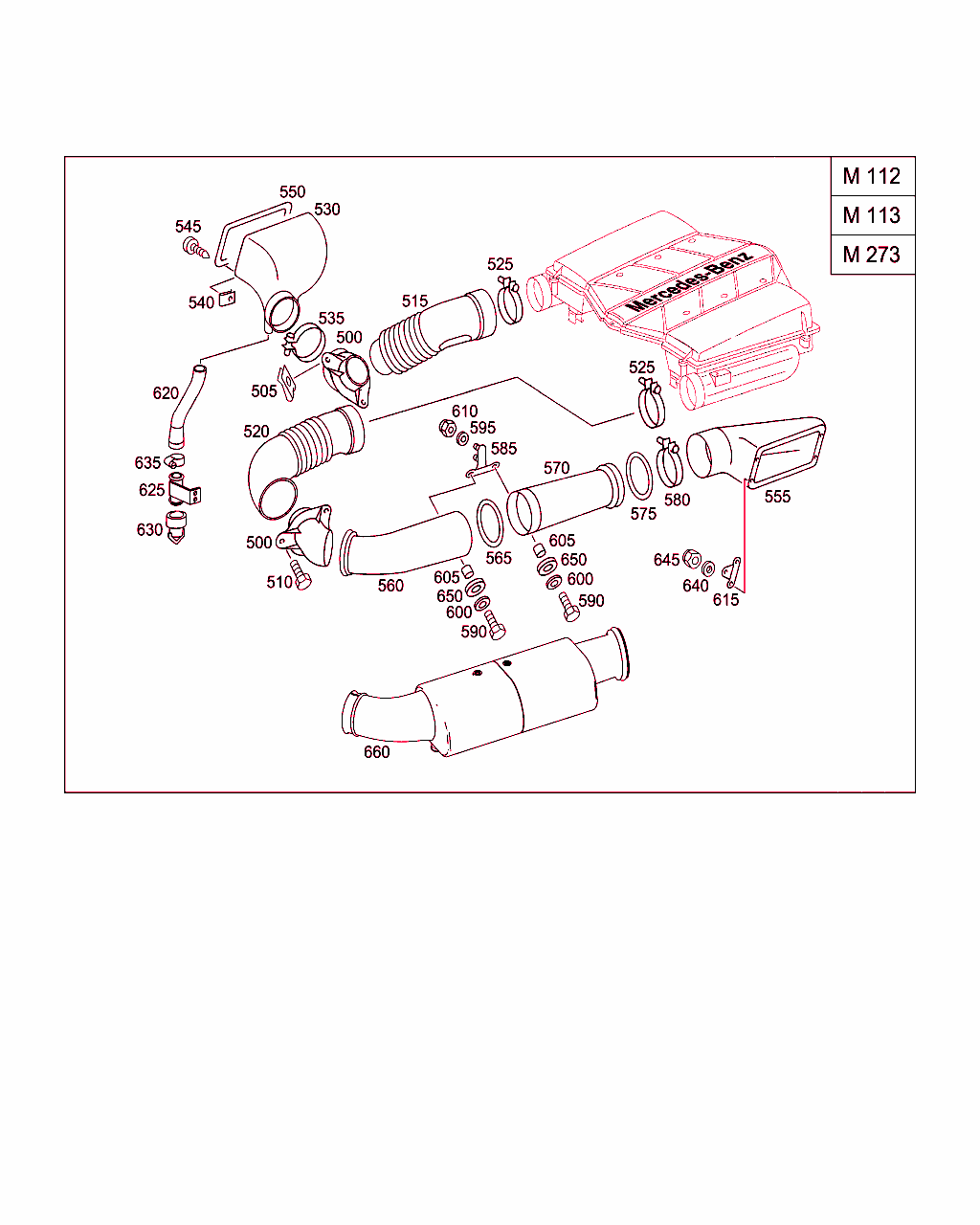

B52140000070.100303

[image]

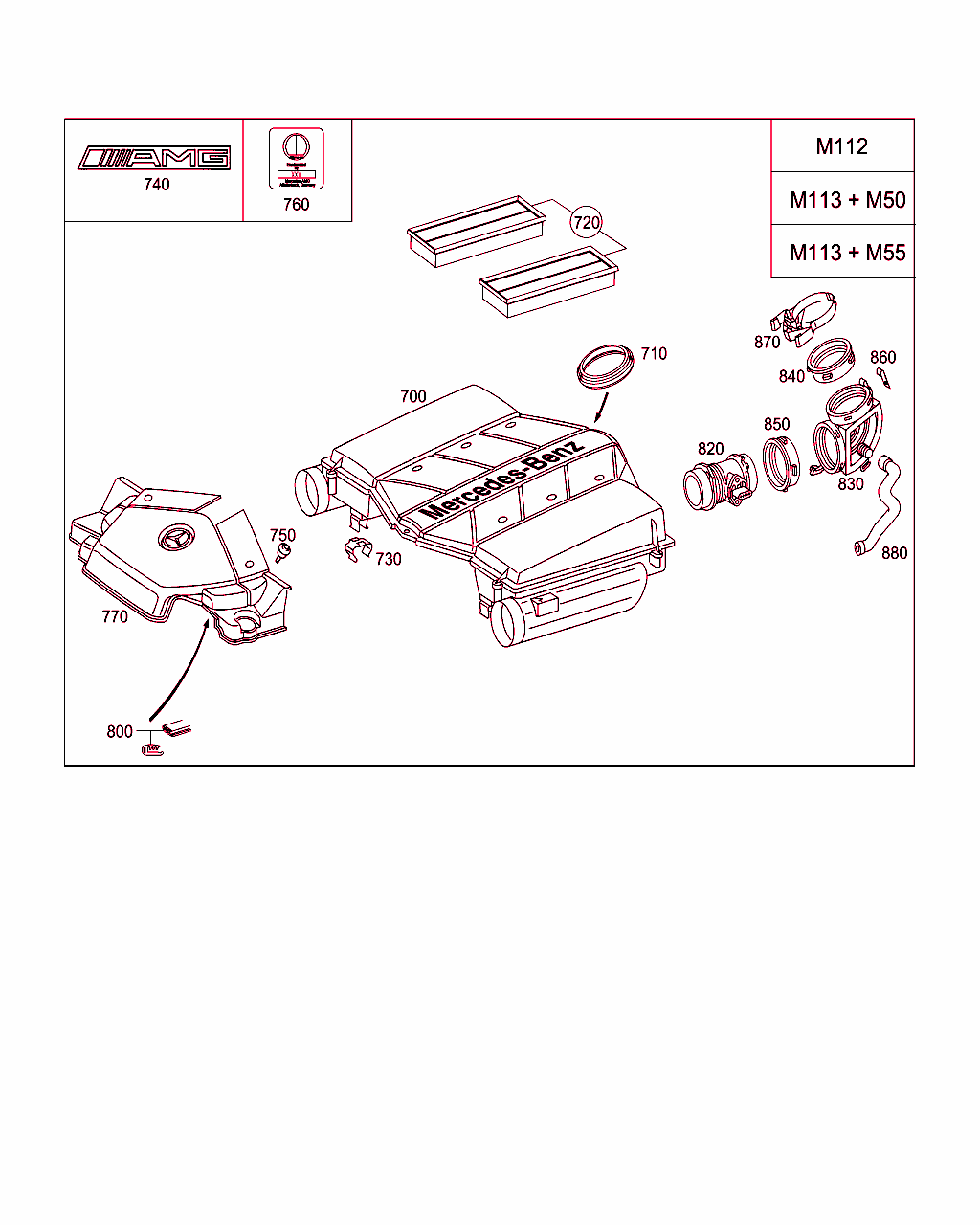

B52140000063.121004

[image]

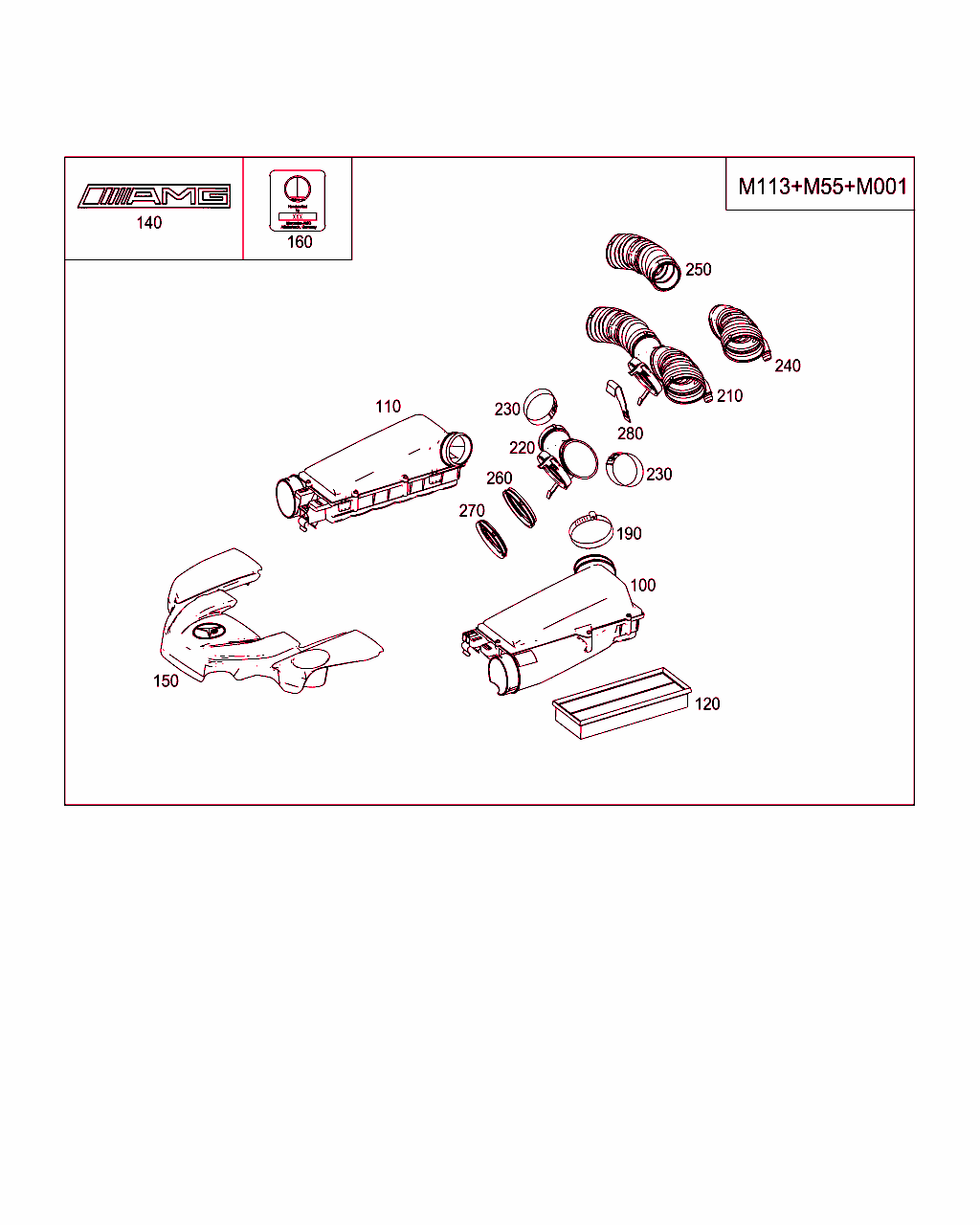

B52140000066.110216

[image]

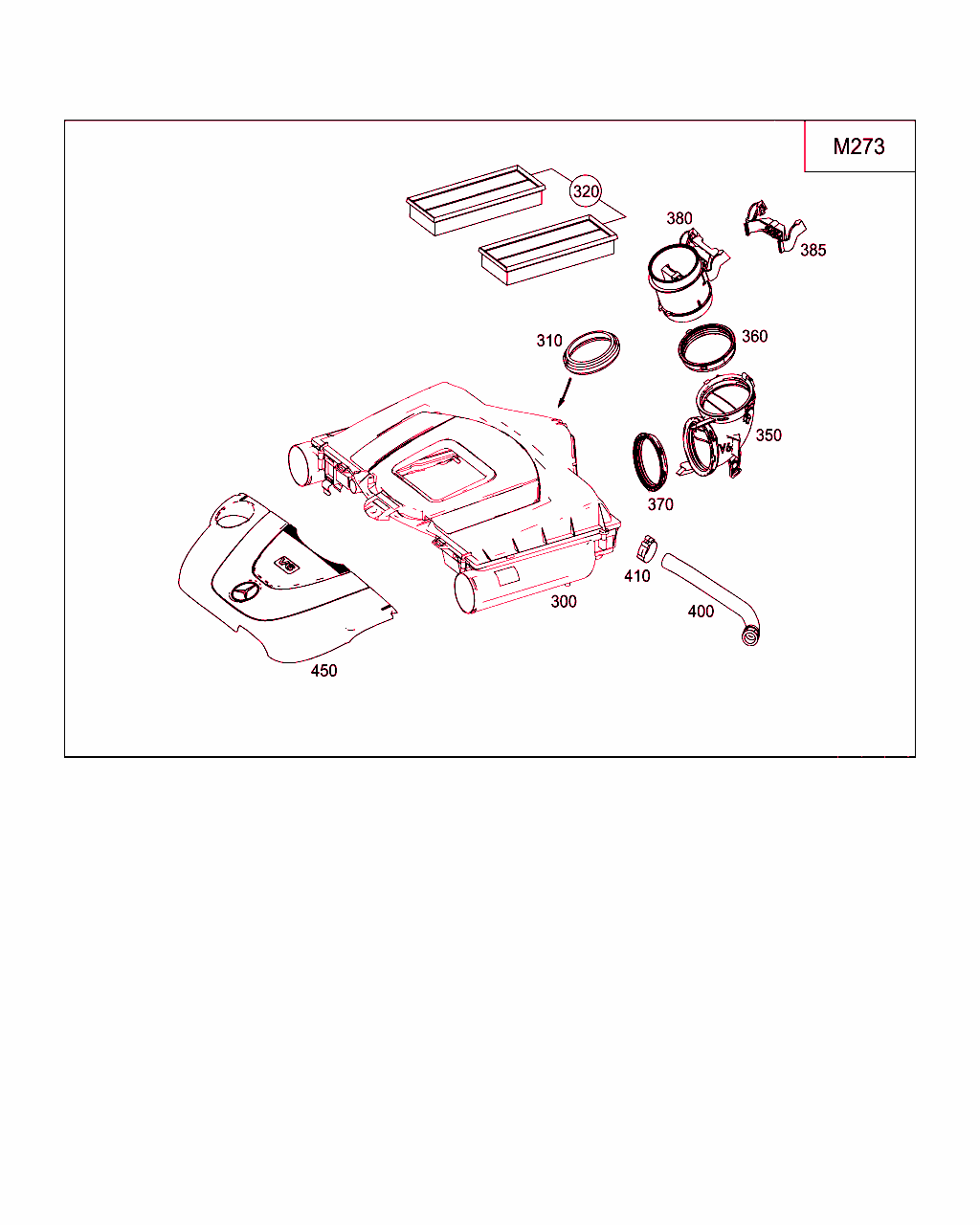

B52140000067.180216

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
320 A 112 094 06 04
TS フィルタ・インサート
パッケージ

これに変更 A 273 094 04 04 		001
320 A 273 094 04 04
TS エア・クリーナ
パッケージ 		001
500 A 463 094 00 10
コネクティング・ピース
エア・インテーク 		002
505 A 000 990 88 91
クリップ・ナット
コネクティング･ピース / 左右ホイール･ハウス 		006
510 N 304017 006020
6角ボルト
コネクティング･ピース / 左右ホイール･ハウス
M6X20 		006
510 N 304017 006016
6角ボルト
コネクティング･ピース / 左右ホイール･ハウス
M6X16 		006
515 A 463 500 11 75
ホース
エア・クリーナおよび右アダプタの間 		001
520 A 463 500 10 75
ホース
エア・クリーナと 左接続パイプの間 		001
525 A 603 997 02 90
ホース・クランプ
成型ホース / アダプタ

[013]まで ｼｬｼ: X 250009 => まで 日付: 21/01/2016
 		002
525 A 006 997 60 90
ホース・クランプ
成型ホース / アダプタ
70-90 MM

[014]から ｼｬｼ: X 250010 => から 日付: 21/01/2016
 		002
530 A 463 520 01 04
エア・スクープ
右ホイール・ハウスに 		001
535 N 000000 000674
クランプ
冷気スクープ / 右フェンダ

[005]まで ｼｬｼ: => まで 日付: 06/02/2015
 		001
535 N 000000 000674
クランプ
冷気スクープ / 右フェンダ

[012]から ｼｬｼ: => から 日付: 06/02/2015
 		001
540 A 001 994 55 45
ヒューズ
エア・スクープ
B4.2 S=1.0-1.25 		003
545 N 000000 000454
鉄板ビス
冷気スクープ / 右フェンダ
MBN 10169-ST4.2X16-R 		003
550 A 460 989 50 98
シーリング・テープ
インテーク・エア・スクープ / フェンダ
270 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
550 A 460 989 50 98
シーリング・テープ
インテーク・エア・スクープ / フェンダ
290 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
555 A 463 094 00 11
エア・スクープ
左ホイール・ハウスに

[015]まで ｼｬｼ: X 167551 => まで 日付: 29/09/2006
 		001
555 A 463 094 00 11
エア・スクープ
左ホイール・ハウスに

[036]から ｼｬｼ: X 167547 => から 日付: 29/09/2006
[037]まで ｼｬｼ: X 179465 => まで 日付: 19/12/2008
 		001
555 A 463 094 00 11
エア・スクープ
左ホイール・ハウスに

[017]まで ｼｬｼ: X 186131 => まで 日付: 30/06/2010
[032]から ｼｬｼ: X 179466 => から 日付: 19/12/2008
 		001
560 A 463 520 02 04
エア・スクープ
接続パイプとインテーク・シュラウドの間 		001
565 A 463 997 03 47
シールリング
エア・インテーク・パイプ 		001
570 A 463 094 03 09
エア・インテーク・パイプ
インテーク・パイプとインテーク・シュラウドの間 		001
575 A 463 997 02 47
シールリング
インテーク・パイプとインテーク・シュラウドの間 		001
580 N 000000 000674
クランプ
接続パイプと冷気シュラウドの間
70-90 MM

[005]まで ｼｬｼ: => まで 日付: 06/02/2015
 		001
580 N 000000 000674
クランプ
接続パイプと冷気シュラウドの間
70-90 MM

[012]から ｼｬｼ: => から 日付: 06/02/2015
 		001
580 N 000000 005889
クランプ
インテーク・パイプとインテーク・シュラウドの間 		001
585 A 463 500 21 31
ホルダー
左、/ ホイール・ハウス 		001
590 N 304017 006019
6角ボルト
左、/ ホイール・ハウス
M6X25 		002
595 N 009021 006208
ウインドウ
左、/ ホイール・ハウス
6 MM 		002
600 N 009021 006208
ウインドウ
左、/ ホイール・ハウス
6 MM 		002
605 A 463 094 00 50
スリーブ
左、/ ホイール・ハウス

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		002
610 N 910112 006003
ヘキサゴン・ナット
左、/ ホイール・ハウス
M6 		002
615 A 463 090 04 41
ホルダー
インテーク・エア・スクープ / フェンダ 		002
620 A 463 501 69 82
ホース
左コールド・エア・スクープに 		001
620 A 463 501 70 82
ホース
右コールド・エア・スクープに 		001
625 A 463 500 69 72
ライン
左右コールド・エア・スクープに 		002
630 A 000 094 04 65
ダスト・パージ・バルブ
パイプに取り付けるホース 		002
635 N 000000 000668
クランプ
ホース / エア・スクープ
25/40 		002
635 N 000000 003376
クランプ
ホース / エア・スクープ
MBN 10272-A-40-55X9-SW7-W3 		002
635 N 000000 002775
クランプ
ホース / エア・スクープ
60/13 MM 		002
640 N 000000 003260
ウインドウ
インテーク・エア・スクープ / フェンダ 		004
645 N 304032 006004
ヘキサゴン・ナット
インテーク・エア・スクープ / フェンダ
M6

[005]まで ｼｬｼ: => まで 日付: 06/02/2015
 		004
650 A 000 997 33 81
グロメット
左、ホイール・ハウス
20X11X16 MM 		002
700 A 112 090 11 01
エアフィルタ 001
700 A 113 090 16 01
エアフィルタ

[037]まで ｼｬｼ: X 179465 => まで 日付: 19/12/2008
[041]から ｼｬｼ: X 166926 => から 日付: 31/05/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY5+ZU7/-XY5+ZU8
ｺｰﾄﾞ日付指定名称
[XY5]20050215変更年2005年(モデル・イヤー2006年)
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		001
710 A 112 094 01 80
ガスケット
エア・クリーナ 		001
720 A 112 094 06 04
TS フィルタ・インサート
パッケージ

これに変更 A 273 094 04 04 		001
720 A 273 094 04 04
TS エア・クリーナ
パッケージ 		001
730 A 112 094 00 41
ホルダー
エア・クリーナ・ハウジング

[015]まで ｼｬｼ: X 167551 => まで 日付: 29/09/2006
 		004
730 A 112 094 00 41
ホルダー
エア・クリーナ・ハウジング

[042]から ｼｬｼ: X 167552 => から 日付: 29/09/2006
 		004
740 A 220 817 08 15
モデル名称エンブレム
AMG
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZY3/ZY4
ｺｰﾄﾞ日付指定名称
[ZY3]20020416エンジン 5.5 リッタ (AMGフェイス・リフト) 「生産終了」
[ZY4]20020515エンジン 5.5 リッタ、AMG 日本仕様「生産終了」
 		001
750 A 112 090 00 89
ベアリング
エア・クリーナ 		001
770 A 113 010 14 67
カバー・パネル
エンジン・カバー

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZY3/ZY4
ｺｰﾄﾞ日付指定名称
[ZY3]20020416エンジン 5.5 リッタ (AMGフェイス・リフト) 「生産終了」
[ZY4]20020515エンジン 5.5 リッタ、AMG 日本仕様「生産終了」
 		001
770 A 113 010 13 67
カバー・パネル
エンジン・カバー 		001
800 A 112 016 00 80
シーリング・リング
カバー・パネル

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		002
820 A 113 094 00 48
エア・マス・センサ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
830 A 112 140 01 18
エア・ガイド・ハウジング
エア・フロー・センサ

[043]まで ｼｬｼ: X 162467 => まで 日付: 24/06/2005
 		001
830 A 112 140 02 18
ハウジング
エア・フロー・センサ

[044]から ｼｬｼ: X 162468 => から 日付: 24/06/2005
 		001
840 A 112 141 17 80
シール・リング
ハウジング 		001
850 A 112 141 18 80
シール・リング
ハウジング 		001
860 A 112 141 01 40
ホルダー
ハウジング

[037]まで ｼｬｼ: X 179465 => まで 日付: 19/12/2008
 		001
870 A 112 141 04 40
ホルダー
ハウジング

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
880 A 112 018 04 82
ホース
クランクケース・ベンチレーション 		001
