一覧

G クラス、ロング・ステーション・ワゴン
463.270 => G 55 AMG
M: 113993
GA: 722645
VG: 750654
VA: 730306, 730331
HA: 741144, 742606

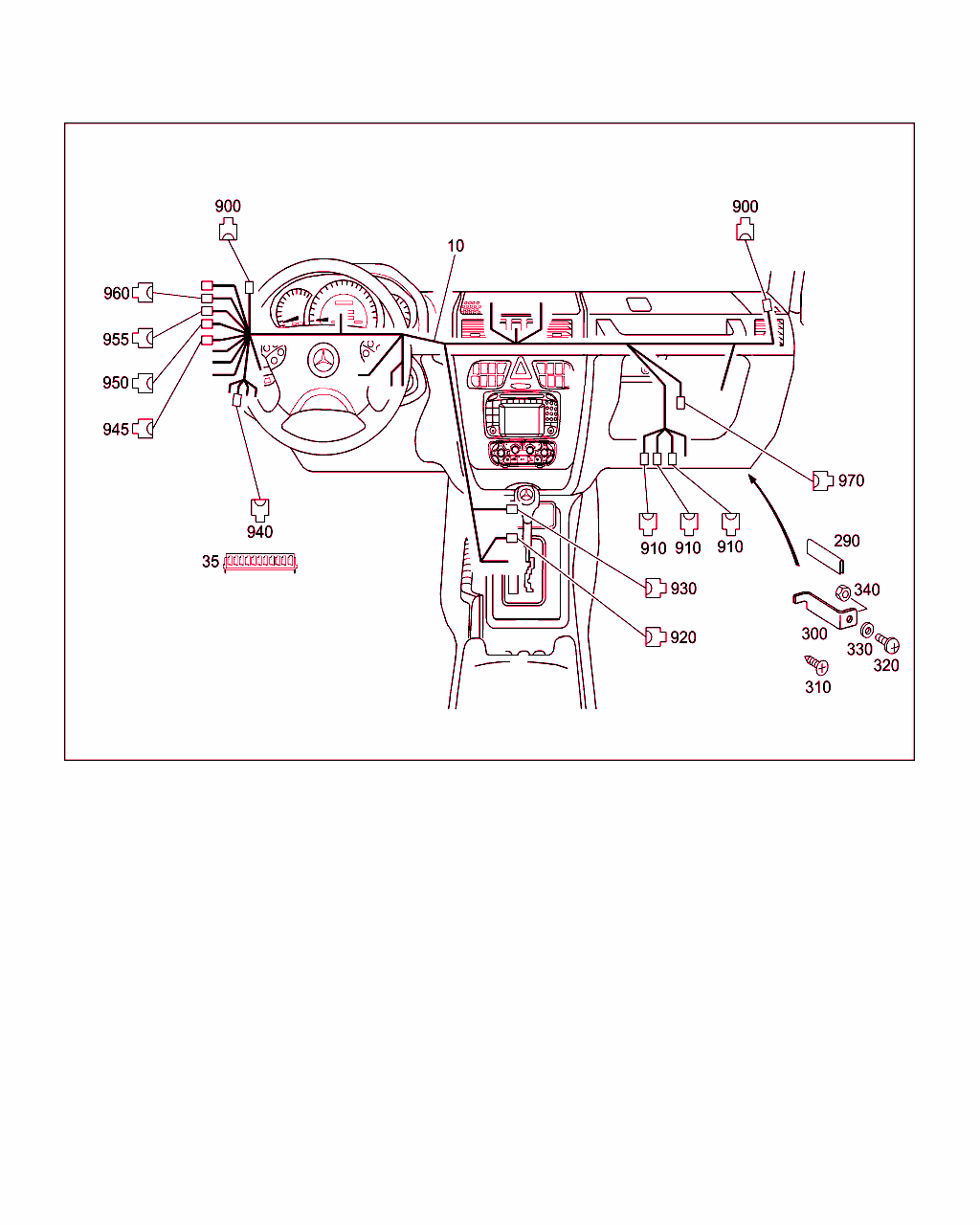

Schema

B54410000086.151029

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 540 15 07
ケーブル・ハーネス
運転席ケーブル･ハーネス

[004]まで ｼｬｼ: X 156042 => まで 日付: 31/03/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XY3
ｺｰﾄﾞ日付指定名称
[XY3]20020416変更年2003年(モデル・イヤー2004年)
 		001
10 A 463 820 80 15
電気ケーブル
運転席ケーブル･ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XY4/XY5/XY6/XY7/XY8/XY9
ｺｰﾄﾞ日付指定名称
[XY4]20021210変更年2004年(モデル・イヤー2005年)
[XY5]20050215変更年2005年(モデル・イヤー2006年)
[XY6]20051116変更年2006年(モデル・イヤー2007年)
[XY7]20060412変更年2007年 (モデル・イヤー2008年)
[XY8]20070105変更年2008年(モデル・イヤー2009年)
[XY9]20080911変更年2009年(モデル・イヤー2010年)
 		001
10 A 463 820 18 04
ハーネス
運転席ケーブル･ハーネス

[079]まで ｼｬｼ: X 183506 => まで 日付: 17/12/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EU9+XY8/EU9+XY9
ｺｰﾄﾞ日付指定名称
[EU9]20070928HARMAN KARDON LOGIC 7サラウンドサウンドシステム*適用外*
[XY8]20070105変更年2008年(モデル・イヤー2009年)
[XY9]20080911変更年2009年(モデル・イヤー2010年)
 		001
10 A 463 820 78 04
ハーネス
運転席ケーブル･ハーネス

[023]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[125]まで ｼｬｼ: X 222334 => まで 日付: 26/03/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -EU9-XZ4-XZ5
ｺｰﾄﾞ日付指定名称
[EU9]20070928HARMAN KARDON LOGIC 7サラウンドサウンドシステム*適用外*
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
 		001 L
10 A 463 820 87 01
ハーネス
運転席ケーブル･ハーネス

[024]まで ｼｬｼ: => まで 日付: 06/02/2015
[126]から ｼｬｼ: X 222335 => から 日付: 26/03/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -EU9-XZ4-XZ5
ｺｰﾄﾞ日付指定名称
[EU9]20070928HARMAN KARDON LOGIC 7サラウンドサウンドシステム*適用外*
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
 		001 L
10 A 463 820 79 04
ハーネス
運転席ケーブル･ハーネス

[125]まで ｼｬｼ: X 222334 => まで 日付: 26/03/2014
[127]から ｼｬｼ: X 209897 => から 日付: 03/06/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EU9
ｺｰﾄﾞ日付指定名称
[EU9]20070928HARMAN KARDON LOGIC 7サラウンドサウンドシステム*適用外*
 		001 L
10 A 463 820 88 01
ハーネス
運転席ケーブル･ハーネス

[128]から ｼｬｼ: X 222402 => から 日付: 02/04/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EU9
ｺｰﾄﾞ日付指定名称
[EU9]20070928HARMAN KARDON LOGIC 7サラウンドサウンドシステム*適用外*
 		001 L
10 A 463 820 57 17
ハーネス
運転席ケーブル･ハーネス

[022]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ0/XZ1
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
 		001 L
10 A 463 820 60 00
ハーネス
運転席ケーブル･ハーネス

[129]から ｼｬｼ: => から 日付: 29/08/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -EU9-XZ6
ｺｰﾄﾞ日付指定名称
[EU9]20070928HARMAN KARDON LOGIC 7サラウンドサウンドシステム*適用外*
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
 		001 L
10 A 463 820 20 17
ハーネス
運転席ケーブル･ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EU9+XZ0/EU9+XZ1
ｺｰﾄﾞ日付指定名称
[EU9]20070928HARMAN KARDON LOGIC 7サラウンドサウンドシステム*適用外*
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
 		001 L
10 A 463 820 78 04
ハーネス
運転席ケーブル･ハーネス

[022]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		001 L
10 A 463 820 80 04
ハーネス
運転席ケーブル･ハーネス

[023]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[125]まで ｼｬｼ: X 222334 => まで 日付: 26/03/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ4-XZ5-XZ6
ｺｰﾄﾞ日付指定名称
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
 		001 R
10 A 463 820 89 01
ハーネス
運転席ケーブル･ハーネス

[130]から ｼｬｼ: X 222335 => から 日付: 28/03/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ4-XZ5-XZ6
ｺｰﾄﾞ日付指定名称
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
 		001 R
10 A 463 820 93 03
ハーネス
運転席ケーブル･ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EU9+XZ7/EU9+XZ8/EU9+XZ6
ｺｰﾄﾞ日付指定名称
[EU9]20070928HARMAN KARDON LOGIC 7サラウンドサウンドシステム*適用外*
[XZ7]20140701変更年2017年(モデル・イヤー2018年)
[XZ8]20150119モディフィケーション・イヤー2018年(モデル・イヤー2019年)
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
 		001 L
10 A 463 820 62 00
ハーネス
運転席ケーブル･ハーネス

[126]から ｼｬｼ: X 222335 => から 日付: 26/03/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EU9+XZ4/EU9+XZ5
ｺｰﾄﾞ日付指定名称
[EU9]20070928HARMAN KARDON LOGIC 7サラウンドサウンドシステム*適用外*
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
 		001 R
10 A 463 820 79 04
ハーネス
運転席ケーブル･ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EU9+XZ2
ｺｰﾄﾞ日付指定名称
[EU9]20070928HARMAN KARDON LOGIC 7サラウンドサウンドシステム*適用外*
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001 L
10 A 463 820 79 04
ハーネス
運転席ケーブル･ハーネス

[023]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[131]まで ｼｬｼ: X 209896 => まで 日付: 03/06/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EU9
ｺｰﾄﾞ日付指定名称
[EU9]20070928HARMAN KARDON LOGIC 7サラウンドサウンドシステム*適用外*
 		001 L
10 A 463 820 58 17
ハーネス
運転席ケーブル･ハーネス

[022]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EU9+XZ0/EU9+XZ1
ｺｰﾄﾞ日付指定名称
[EU9]20070928HARMAN KARDON LOGIC 7サラウンドサウンドシステム*適用外*
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
 		001 R
10 A 463 820 80 04
ハーネス
運転席ケーブル･ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2/EU9+XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[EU9]20070928HARMAN KARDON LOGIC 7サラウンドサウンドシステム*適用外*
 		001 R
35 A 002 546 79 40
ハウジング
ＣＡＮ ディストリビュータ・ユニット
22-PIN 		001
290 A 001 987 76 25
エッジガード
運転席ヒューズ・ボックス・ケーブル用保護材

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
300 A 463 545 32 47
ホルダー
運転席ヒューズ・スタビライザ 		001
310 N 000000 000459
鉄板ビス
運転席ヒューズ・ボックス・スタビライザ
MBN 10169 4.8 X 9.5;4,8X9,5 		001
320 N 007985 004107
ボルト
運転席ヒューズ・ボックス・ブラケットに
M4X10 		001
330 N 000125 004319
ウインドウ
運転席ヒューズ・ボックス・ブラケットに 		001
340 N 304032 004002
ヘキサゴン・ナット
運転席ヒューズ・ボックス・ブラケットに
M 4 		001
900 A 030 545 28 28
プラグ
左右ツイータ・スピーカの コネクタ
2-PIN MQS 		002
910 A 037 545 59 28
プラグ
コネクタ (CAN データ・バス)
2-PIN MQS;X63/4 		003
920 A 220 545 52 28
ハウジング
DC / DC コンバータ COC(アダプタ) コネクタ
6-PIN SLK2.8;X18/48 		001
930 A 210 545 87 28
クラッチ
シガレット・ライタのコネクタ
4-PIN JPT;X13 		001
940 A 030 545 28 28
プラグ
コネクタ (バス接続部(CAN))
2-PIN MQS;X30/6 		004
945 A 655 545 08 28
コネクタ・ハウジング
フロント・アクスル・ディファレンシャル・ロックの コネクタ
4-PIN FF2.8;X62/18 		001
950 A 220 545 75 28
プラグ
中間コネクタ (エアバッグ)
10-PIN ELO;X28/12 		001
955 A 220 545 37 28
ハウジング
セパレーション・ポイント(運転席 / モジュール・ボックス) 黒
14-PIN SLK2.8;X35/6 		001
960 A 220 545 39 28
ハウジング
セパレーション・ポイント(運転席 / モジュール・ボックス )
4-PIN SLK2.8;X35/6 		001
960 A 220 545 99 28
ハウジング
セパレーション・ポイント(運転席 / 自然色モジュール・ボックス )
14-PIN SLK2.8;X35/6 		001
970 A 220 545 75 28
プラグ
中間コネクタ (エアバッグ)
10-PIN ELO;X28/12

[004]まで ｼｬｼ: X 156042 => まで 日付: 31/03/2004
 		001
970 A 220 545 74 28
プラグ
中間コネクタ (エアバッグ)
10-PIN ELO;X28/12

[005]から ｼｬｼ: X 156043 => から 日付: 31/03/2004

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
