一覧

G クラス、ロング・ステーション・ワゴン
463.333 => G 400 CDI
M: 628962
GA: 722638
VG: 750654
VA: 730306
HA: 741144
LG: 765503

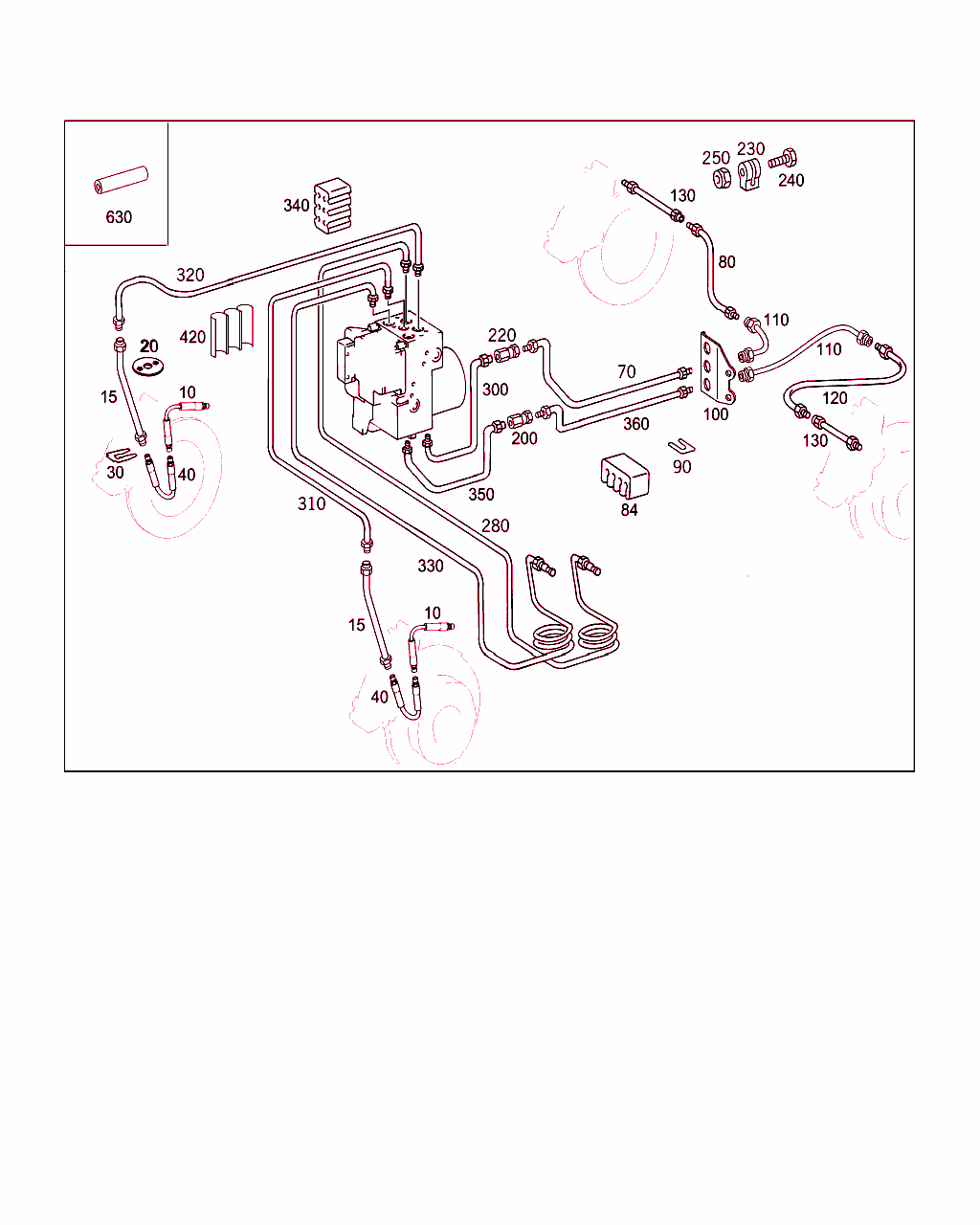

Schema

B42090000426.180426

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
15 A 461 420 09 48
ブレーキ・ホース
左および右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XP0-XP5
ｺｰﾄﾞ日付指定名称
[XP0]20140930許容総重量：3490 KG*適用外*
[XP5]20100902許容総重量:4800KG
 		002
20 A 460 428 00 76
ウインドウ
ブレーキ・ホース・ダンパ・プレート

[029]まで ｼｬｼ: => まで 日付: 28/11/2014
 		006
20 A 460 428 00 76
ウインドウ
ブレーキ・ホース・ダンパ・プレート

[030]から ｼｬｼ: => から 日付: 28/11/2014
[031]まで ｼｬｼ: => まで 日付: 06/02/2015
 		006
20 A 460 428 00 76
ウインドウ
ブレーキ・ホース・ダンパ・プレート

[032]から ｼｬｼ: => から 日付: 06/02/2015
 		006
30 N 074225 012600
ホルダー
ブレーキ・ライン 		004
40 A 123 420 55 28
ライン
ホースから左フロント・アクスル・ブレーキ・キャリパまで

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XP5
ｺｰﾄﾞ日付指定名称
[XP5]20100902許容総重量:4800KG
 		001
40 A 123 420 55 28
ライン
ブレーキ・ラインとブレーキ・ホースのあいだ
RECHTS

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
70 A 107 420 95 28
ブレーキ・ライン
コネクション・ピースと フレーム・ブラケットの間
4.75X0.7X2740 MM

[033]まで ｼｬｼ: => まで 日付: 18/05/2016

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XP5
ｺｰﾄﾞ日付指定名称
[XP5]20100902許容総重量:4800KG
 		001
70 A 463 420 47 00
ブレーキ・ライン
コネクション・ピースと フレーム・ブラケットの間

[034]から ｼｬｼ: => から 日付: 12/05/2016
 		001
80 A 123 420 65 28
ライン
リヤ・アクスル・ブラケットと右リヤ・アクスル・ブレーキ・ホースのあいだ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
90 N 074225 010600
ホルダー
リヤ・アクスル

♦ 以下から選択できます A 000 428 06 73 		004
90 A 000 428 06 73
スプリング
リヤ・アクスル

♦ 以下から選択できます N 074225 010600 		004
100 A 463 427 00 86
ダンパ・リング
フレームおよびリヤ・アクスルのブレーキ・ホース 　固定用部品 		002
110 A 463 428 06 35
ブレーキ・ホース
フレーム・ブラケットと リヤ・アクスル・ブラケットの間
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XP0
ｺｰﾄﾞ日付指定名称
[XP0]20140930許容総重量：3490 KG*適用外*
 		002
120 A 123 420 62 28
ライン
リヤ・アクスル・ホルダと 左リヤ・アクスル・ブレーキ・ホースの間

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XP0
ｺｰﾄﾞ日付指定名称
[XP0]20140930許容総重量：3490 KG*適用外*
 		001
130 A 000 428 93 35
ブレーキ・ホース
左右リヤ・アクスルと ブレーキ・キャリパの接続 		002
200 A 121 429 01 34
スペース・エレメント
ハイドロリック・ユニット・ラインと 左右リヤ・アクスル・ラインの間 		002
220 A 121 429 01 34
スペース・エレメント
ハイドロリック・ユニット・ラインと 左右リヤ・アクスル・ラインの間 		002
230 A 601 428 50 41
クランプ
リヤ・アクスルのブレーキ・ライン 固定用部品 		002
240 N 304017 006020
6角ボルト
クランプ / スプリング･プレート
M6X20 		002
250 N 910113 006000
ヘキサゴン・ナット
リヤ・アクスル・パイプ･クランプの プリング･プレート固定用部品
M6 		002
280 A 463 420 00 26
ライン
マスタ・シリンダに取り付けるハイドロリック・ユニット 		001
280 A 463 420 78 26
ブレーキ・ライン
マスタ・シリンダに取り付けるハイドロリック・ユニット

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[018]まで ｼｬｼ: => まで 日付: 08/03/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ5-XZ6
ｺｰﾄﾞ日付指定名称
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
 		001 L
280 A 463 420 62 26
ブレーキ・ライン
マスタ・シリンダに取り付けるハイドロリック・ユニット

[003]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001 R
280 A 463 420 62 26
ブレーキ・ライン
マスタ・シリンダに取り付けるハイドロリック・ユニット

[003]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		001 R
300 A 463 420 75 26
ブレーキ・ライン

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001 L
300 A 124 420 31 29
ブレーキ・ライン
ハイドロリック・ユニットとコネクション・ピースの間
4.75 X 0.7 X 1750 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
310 A 463 420 72 26
ブレーキ・ライン
ハイドロリック・ユニットから左フロント・ホイールへ

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[018]まで ｼｬｼ: => まで 日付: 08/03/2016
 		001
310 A 123 420 61 28
ライン
ハイドロリック・ユニットから左フロント・ホイールへ

[019]から ｼｬｼ: => から 日付: 08/03/2016

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY8
ｺｰﾄﾞ日付指定名称
[XY8]20070105変更年2008年(モデル・イヤー2009年)
 		001
320 A 463 420 76 26
ブレーキ・ライン
ハイドロリック・ユニットから右フロント・ホイールへ

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ5-XZ6
ｺｰﾄﾞ日付指定名称
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
 		001
320 A 123 420 75 28
ライン
ハイドロリック・ユニットから右フロント・ホイールへ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
330 A 463 420 13 26
ライン
マスタ・シリンダに取り付けるハイドロリック・ユニット 		001
330 A 463 420 77 26
ブレーキ・ライン

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001 L
330 A 463 420 63 26
ブレーキ・ライン
マスタ・シリンダに取り付けるハイドロリック・ユニット

[003]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001 R
330 A 463 420 63 26
ブレーキ・ライン
マスタ・シリンダに取り付けるハイドロリック・ユニット

[003]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		001 R
340 A 107 428 00 85
ダンパ・ストリップ
ラインに 		002
350 A 123 420 00 29
ブレーキ・ライン
ハイドロリック・ユニットとコネクション・ピースの間
4.75X0.7X2000 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY8
ｺｰﾄﾞ日付指定名称
[XY8]20070105変更年2008年(モデル・イヤー2009年)
 		001
350 A 463 420 74 26
ブレーキ・ライン

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001 L
360 A 123 420 81 28
ライン
コネクション・ピースと フレーム・ブラケットの間
4.75 X 0.7 X 3090 MM

[033]まで ｼｬｼ: => まで 日付: 18/05/2016

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XP5
ｺｰﾄﾞ日付指定名称
[XP5]20100902許容総重量:4800KG
 		001
360 A 463 420 48 00
ブレーキ・ライン
コネクション・ピースと フレーム・ブラケットの間

[034]から ｼｬｼ: => から 日付: 12/05/2016
 		001
420 A 000 476 05 36
ホルダー
ハイドロリック・ユニットとフレーム・ブラケットのあいだのブレーキ・ラインに

[003]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		003
420 A 000 476 05 36
ホルダー
ハイドロリック・ユニットとフレーム・ブラケットのあいだのブレーキ・ラインに

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[031]まで ｼｬｼ: => まで 日付: 06/02/2015
 		004
420 A 003 997 56 90
クランプ
ハイドロリック・ユニットとフレーム・ブラケットのあいだのブレーキ・ラインに

[019]から ｼｬｼ: => から 日付: 08/03/2016
[037]まで ｼｬｼ: => まで 日付: 26/06/2017
 		006
420 A 003 997 56 90
クランプ
ハイドロリック・ユニットとフレーム・ブラケットのあいだのブレーキ・ラインに

[038]から ｼｬｼ: => から 日付: 26/06/2017
 		008
630 A 124 997 22 82
ホース・ピース
保護材
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XP0
ｺｰﾄﾞ日付指定名称
[XP0]20140930許容総重量：3490 KG*適用外*
 		001
