一覧

G クラス、ロング・ステーション・ワゴン
463.239 => G 550
M: 176980
GA: 722909
VG: 750654
VA: 730332
HA: 742605

Schema

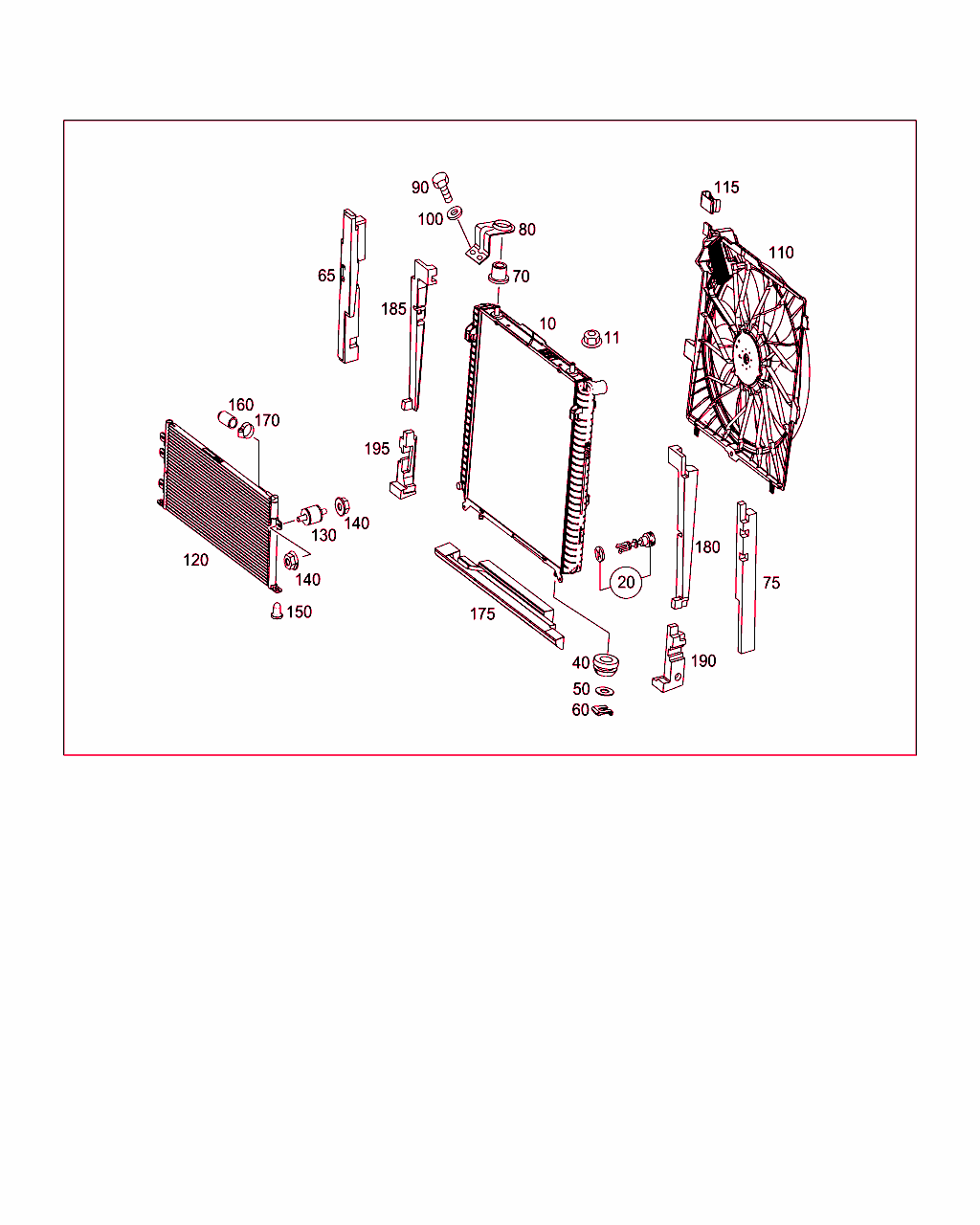

B50015000453.170413

[image]

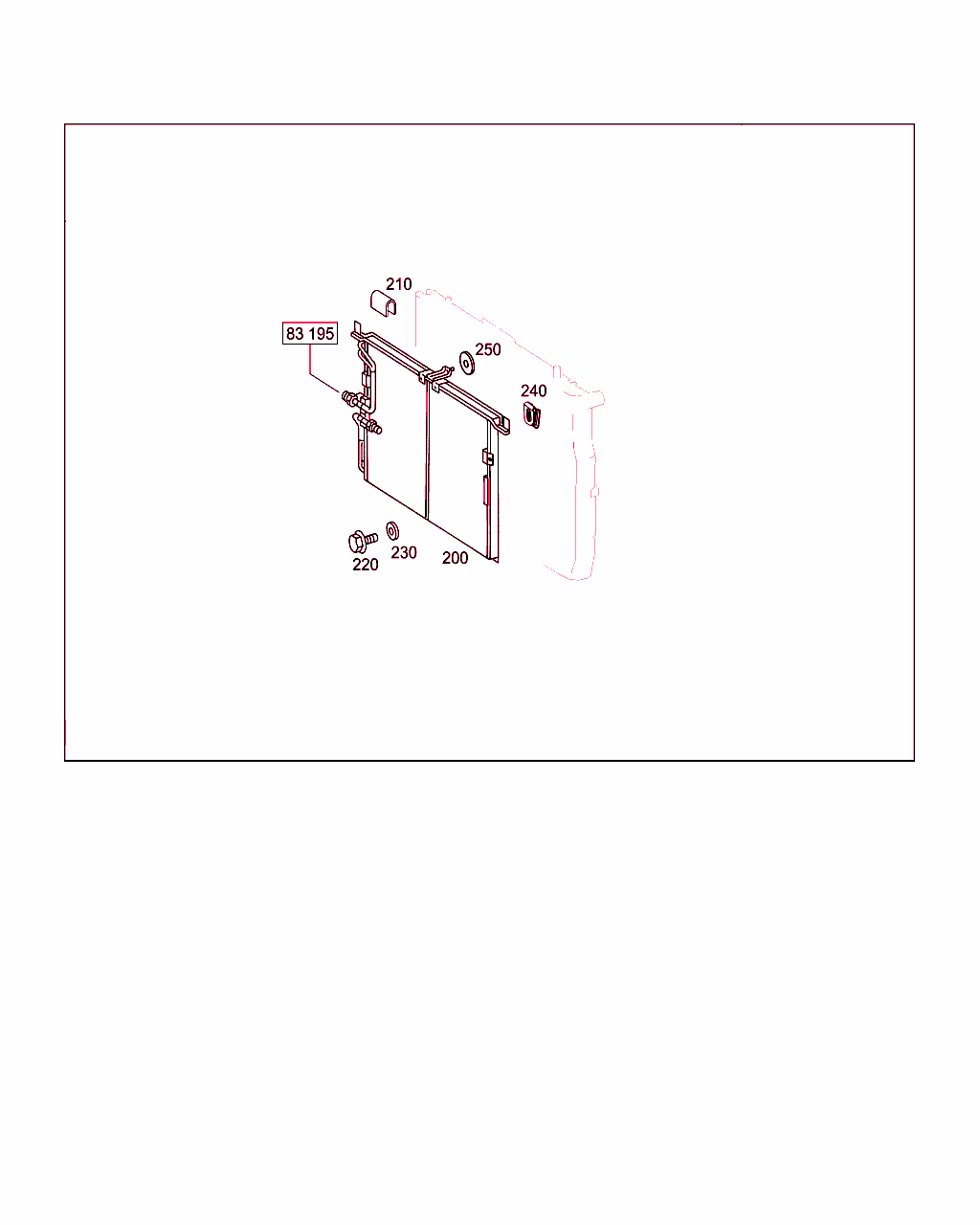

B50015000454.120330

[image]

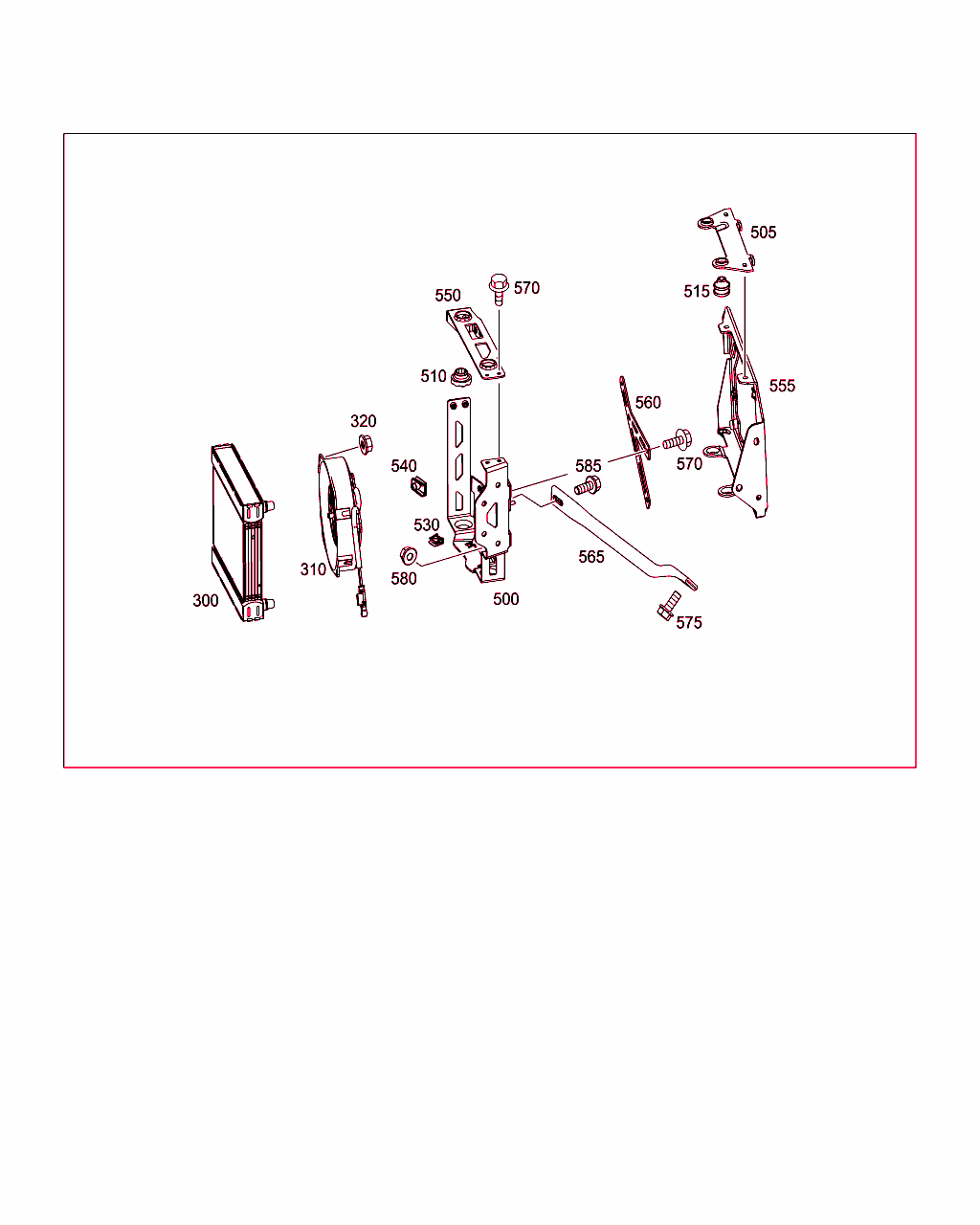

B50015000491.160418

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 500 37 00
クーラントクーラ 001
11 A 003 990 16 51
ナット
ラジエタに

[007]から ｼｬｼ: => から 日付: 20/12/2013
[008]まで ｼｬｼ: => まで 日付: 06/02/2015
 		001
11 A 003 990 16 51
ナット
ラジエタに

[009]から ｼｬｼ: => から 日付: 06/02/2015
 		001
20 A 000 500 01 85
ドレン・プラグ
クーラント排水 		001
40 A 163 501 01 81
ラバー・インサート
ラジエタ下部

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		002
50 A 008 990 71 82
スペーサ・ディスク
ラジエタ・マウント、下部
15X32

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		002
60 N 000000 006963
ヒューズ
ラジエタ・マウント、下部

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		002
65 A 463 987 12 51
ウェザ・ストリップ
右 		001
70 A 463 504 00 12
ラバー・ブッシュ
ラジエタ・マウント、上部 		002
75 A 463 987 11 51
ウェザ・ストリップ
左 		001
90 N 304017 006016
6角ボルト
ラジエタ・マウント、上部
M6X16;M 6X16 		004
100 N 000125 006421
ウインドウ
ラジエタ・マウント、上部

これに変更 N 000125 006449 		004
100 N 000125 006449
ウインドウ
ラジエタ・マウント、上部 		004
110 A 463 906 60 00
軸流ブロワ
ラジエタに 		001
115 A 123 504 02 46
クリップ・ナット 002
120 A 463 500 43 00
クーラントクーラ
低温クーラ 1 		001
130 N 910143 006001
6角丸頭ボルト
ラジエタに取り付ける低温ラジエタ
M6X16 		002
140 N 913023 006001
ナット
ラジエタに取り付ける低温ラジエタ
M6 		002
175 A 463 500 34 00
内気バルクヘッド
ラジエタ 		001
180 A 463 505 13 00
シーリング・ストリップ
左 		001
185 A 463 505 14 00
シーリング・ストリップ
右 		001
190 A 463 505 37 00
シーリング・ストリップ
上 		001
195 A 463 505 38 00
シーリング・ストリップ
下 		001
200 A 463 500 40 00
冷媒コンデンサ
ラジエタ 		001
210 A 129 835 01 93
スペーサ
ラジエタに取り付けるコンデンサ 		002
220 N 910143 006001
6角丸頭ボルト
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		002
220 N 910143 006001
6角丸頭ボルト
M6X16 		002
230 N 009021 006208
ウインドウ
ラジエタに取り付けるコンデンサ
6 MM 		001
240 N 910104 006001
ワッシャ付きナット
ラジエタに取り付けるコンデンサ
M6 		002
250 A 123 504 02 46
クリップ・ナット 002
250 N 913023 006001
ナット
ラジエタに取り付けるコンデンサ
M6 		002
250 N 000125 006449
ウインドウ
コンデンサ / ラジエタ下部 		002
300 A 463 501 02 00
クーラントクーラ
右ホイール・ハウスの補助ラジエタ 		001
320 N 910112 005000
ヘキサゴン・ナット
ラジエタに
M5

[014]まで ｼｬｼ: => まで 日付: 08/03/2016
 		004
505 A 463 505 12 00
ホルダー
右上部

[014]まで ｼｬｼ: => まで 日付: 08/03/2016
 		001
505 A 463 505 12 00
ホルダー
右上部

[015]から ｼｬｼ: => から 日付: 08/03/2016
 		001
515 A 463 504 21 00
エラストマ・マウント
サポートのラジエタ

[014]まで ｼｬｼ: => まで 日付: 08/03/2016
 		004
515 A 463 504 21 00
エラストマ・マウント
サポートのラジエタ

[015]から ｼｬｼ: => から 日付: 08/03/2016
 		004
550 A 463 500 06 01
ホルダー
右上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZQ0
ｺｰﾄﾞ日付指定名称
[ZQ0]20140930G500 4X42 *適用外*
 		001
555 A 463 500 26 00
ホルダー
右下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZQ0
ｺｰﾄﾞ日付指定名称
[ZQ0]20140930G500 4X42 *適用外*
 		001
565 A 463 504 06 00
ストラット
右 		001
570 N 910143 006000
6角丸頭ボルト
ブラケット
M6X12 		001
575 N 000000 000276
6角丸頭ボルト
ストラットをフレームに、右
M8X20 		001
580 N 913023 008002
ナット
M8 		003
585 N 000000 000276
6角丸頭ボルト
ラジアス・アーム / 右ブラケット
M8X20 		001
