一覧

V6 ディーゼル・エンジン、左ハンドル・ゲレンデヴァーゲン
642.886 => OM642

Schema

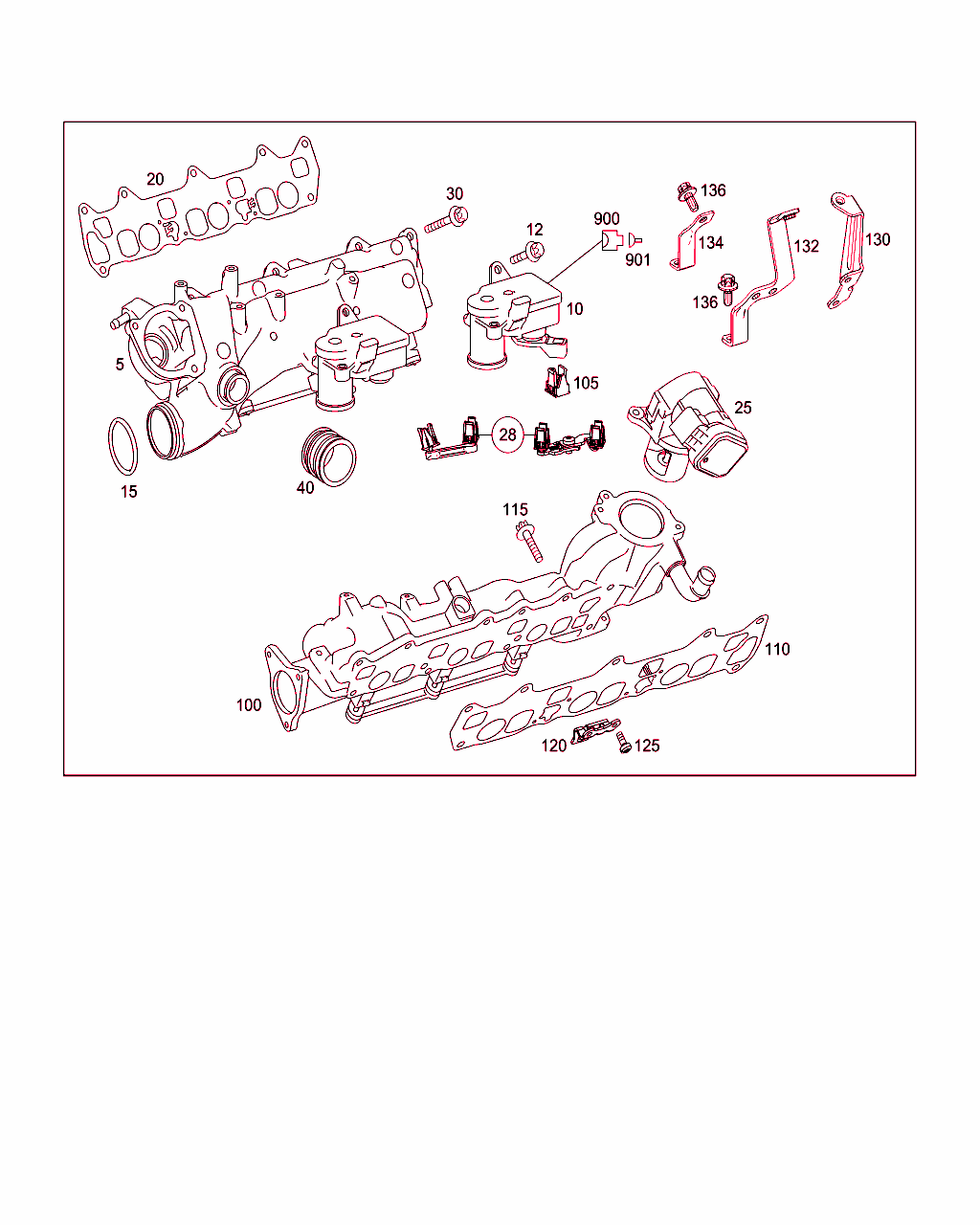

B14030000437.140130

[image]

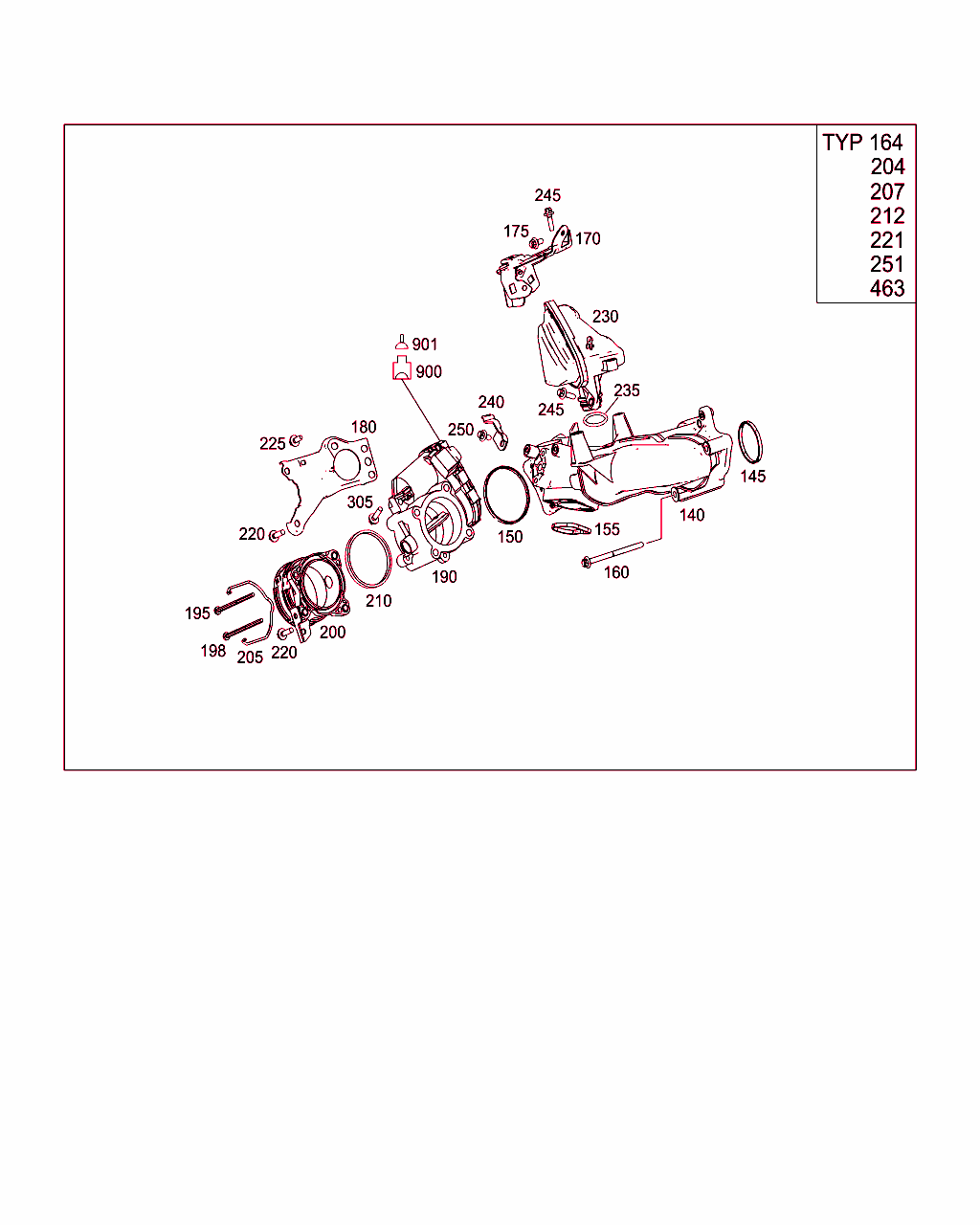

B14030000451.170823

[image]

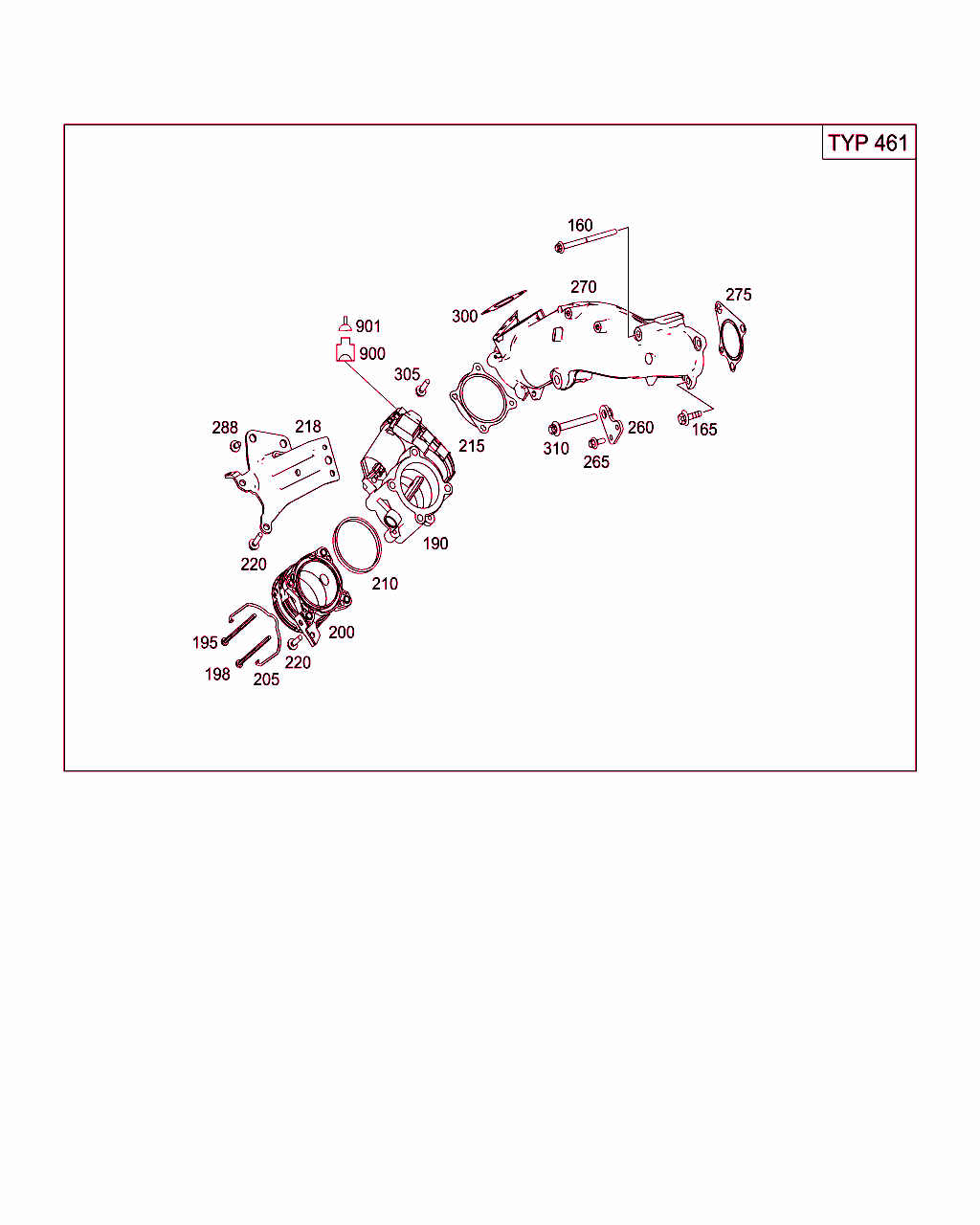

B14030000439.140904

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 642 090 77 37
ライン
右ブースト・エア・ディストリビュータ・ライン

[004]から ｴﾝｼﾞﾝ: 40852650 => から 日付: 30/04/2009

ﾌｯﾄﾉｰﾄ解説
[003]
注意!注文前に新しいディストリビュータラインが既に取り付けられているかどうか点検すること。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494
ｺｰﾄﾞ日付指定名称
[494]20100322米国
 		001
10 A 642 150 06 94
アクチュエータ

これに変更 A 642 150 05 94

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494
ｺｰﾄﾞ日付指定名称
[494]20100322米国
 		001
10 A 642 150 05 94
アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494
ｺｰﾄﾞ日付指定名称
[494]20100322米国
 		001
12 N 910143 006000
6角丸頭ボルト
ブースト・エア・ディストリビュータ・ラインに取り付けるアクチュエータ
M6X12 		002
15 A 013 997 00 45
シールリング
右ブースト・エア・ディストリビュータ・ライン 		001
20 A 642 141 05 80
ガスケット
右ブースト・エア・ディストリビュータ・ライン 		001
25 Q 0000000001
重要情報
部品は以下を参照:
14/090 		001
28 A 642 144 00 35
TS コントロール・レバー
TO A 642 150 05 94

[004]から ｴﾝｼﾞﾝ: 40852650 => から 日付: 30/04/2009

ﾌｯﾄﾉｰﾄ解説
[005]
部品セットは必ずアクチュエータA 642 150 05 94と組み合わせて取り付けます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-U42
ｺｰﾄﾞ日付指定名称
[494]20100322米国
[U42]ｺｰﾄﾞ名称がありません
 		001
30 A 002 990 01 22
ボルト
右ブースト・エア・ディストリビュータ・ラインをシリンダ・ヘッドに
M7X25 		006
30 A 002 990 92 22
ボルト
右ブースト・エア・ディストリビュータ・ラインをシリンダ・ヘッドに
M7X70 		002
30 A 002 990 99 22
ボルト
右ブースト・エア・ディストリビュータ・ラインをシリンダ・ヘッドに
M7X100 		001
40 A 642 098 00 37
インテーク・コネクション
シーリング・リング付き 		001
100 A 642 090 27 37
エア・ダクト
左ブースト・エア・ディストリビュータ・ライン 		001
105 A 642 091 01 50
ボール・ソケット
コネクティング・ロッドをブースト・エア・ラインに 		004
110 A 642 141 05 80
ガスケット
ブースト・エア・ディストリビュータ・ライン / シリンダ・ヘッド 		001
115 A 002 990 92 22
ボルト
左ブースト・エア・ディストリビュータ・ラインをシリンダ・ヘッドに
M7X70 		003
115 A 001 990 57 22
ボルト
左ブースト・エア・ディストリビュータ・ラインをシリンダ・ヘッドに
M7X40 		004
134 A 642 098 09 39
ホルダー
ブースト・エア・ディストリビュータ・ライン用サポート 		001
136 N 910143 006000
6角丸頭ボルト
サポート固定用ツール
M6X12 		002
140 A 642 090 16 37
クロス・パイプ
クロス・パイプ 		001
145 A 642 098 01 80
シーリング・リング
クロス・パイプ 		001
150 A 642 098 02 80
シーリング・リング
パイプをオリフィスに 		001
155 A 642 141 00 80
ガスケット
切換えフラップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494
ｺｰﾄﾞ日付指定名称
[494]20100322米国
 		001
160 N 910143 006010
6角丸頭ボルト
ブースト・エア・クロス・パイプ / ディストリビュータ・ライン
M6X90 		001
165 N 000000 001117
6角丸頭ボルト
ブースト・エア・クロス・パイプ / ディストリビュータ・ライン
M6X23 		001
170 A 642 141 07 40
ホルダー
クロス・パイプ / シリンダ・ヘッド 		001
175 N 910143 006000
6角丸頭ボルト
M6X12 		001
180 A 642 141 03 40
ホルダー
インテーク・スロットル 		001
190 A 642 090 02 70
インテークエアスロットル 001
195 N 000000 000104
6角ボルト
ブースト・エア・ディストリビュータ・ラインに取り付けるインテーク・スロットル
M5X80 		003
198 N 000000 003804
6角丸頭ボルト
ブースト・エア・ディストリビュータ・ラインに取り付けるインテーク・スロットル
M5X90 		001
200 A 642 090 03 44
フランジ
インテーク・スロットル 		001
205 A 007 993 42 01
キャッチ・スプリング
フランジ 		001
210 A 642 141 01 80
シーリング・リング
フランジ 		001
220 N 000000 001117
6角丸頭ボルト
ブラケット
M6X23 		003
225 N 910143 006000
6角丸頭ボルト
シリンダ・ヘッドに取り付けるブラケット
M6X12 		001
230 A 642 140 00 87
ダンパ
マフラ 		001
235 A 013 997 23 45
Oリング
マフラ 		001
240 A 642 090 02 41
ホルダー
マフラ 		001
245 N 910143 006002
6角丸頭ボルト
マフラ / ホルダ
M6X20 		002
250 N 910143 006000
6角丸頭ボルト
ブラケットをクロス・インテーク・マニホールドに
M6X12 		001
305 N 910105 006014
6角ボルト
インテーク・スロットルをブースト・エア・クロス・パイプに
M6X55 		001
900 A 210 540 36 81
クラッチ
インテーク・スロットル
6-PIN MQS;S33 		001
900 A 028 545 27 26
クラッチ・ハウジング
インテーク・ポート・カットオフ・リミット・スイッチ
4-PIN MLK1.2;S99 		001
901 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
901 A 000 545 69 80
ガスケット
ダーク・グリーン
1.4-1.9 MM 		NB
901 A 000 545 87 80
ダミー・プラグ
4.1MM 		NB
