一覧

V型6気筒ディーゼル・エンジン、オフロード車(左ハンドル車)REPO GEST
642.887 => OM642

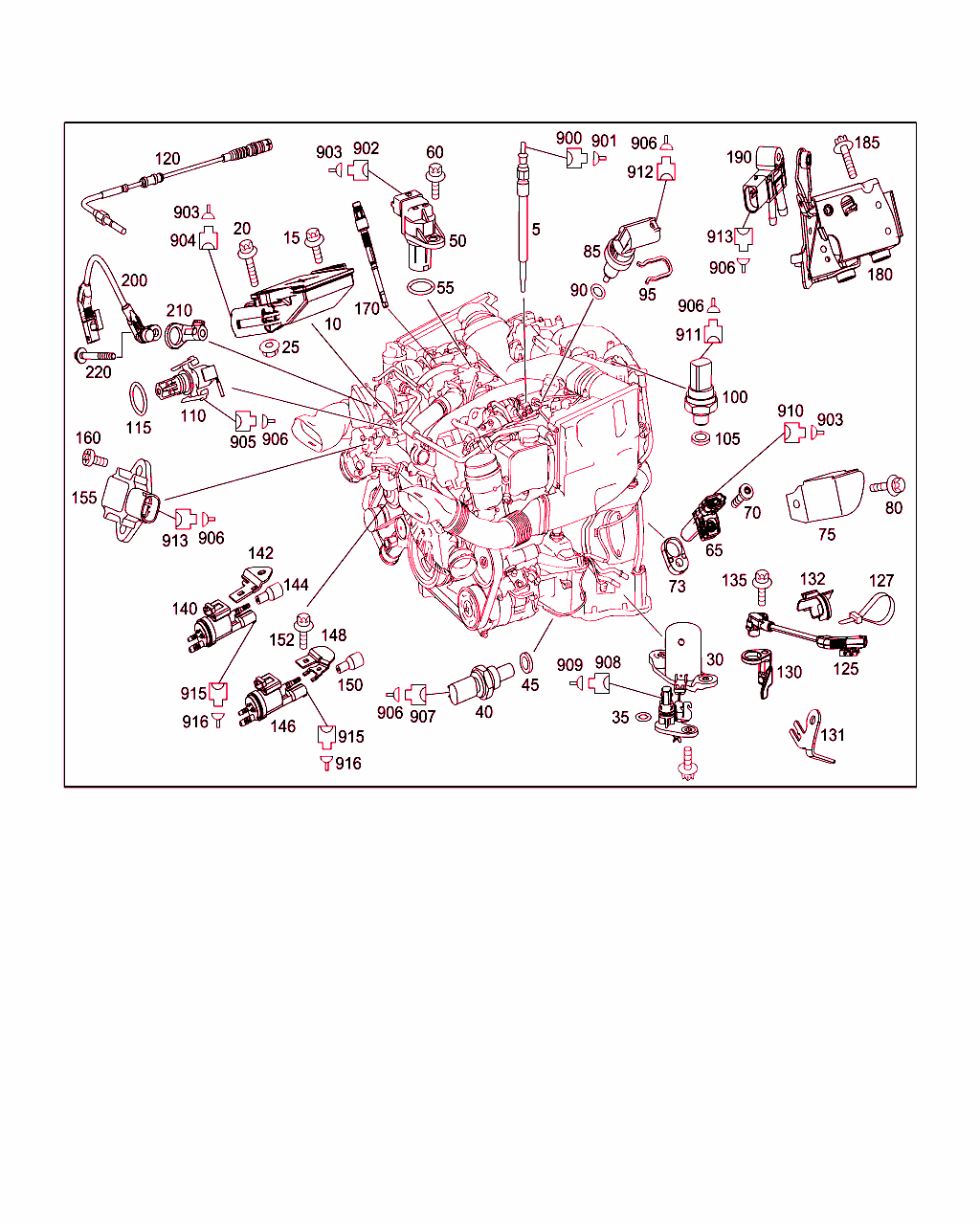

Schema

B15105000083.180418

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 001 159 73 01
グロー・プラグ
セラミック仕様
M10

これに変更 A 001 159 80 01

[003]から ｴﾝｼﾞﾝ: 41324859 => から 日付: 01/06/2012
[005]まで ｴﾝｼﾞﾝ: 41730030 => まで 日付: 08/06/2015

ﾌｯﾄﾉｰﾄ解説
[004]
次のエンジン以前の場合は、旧部品番号を使用します。
 		006
5 A 001 159 80 01
グロー・プラグ
セラミック仕様
M10

[003]から ｴﾝｼﾞﾝ: 41324859 => から 日付: 01/06/2012
 		006
10 A 642 900 26 00
コントロール・ユニット
予熱時間アウトプット・ステージ

これに変更 A 642 900 56 01

[003]から ｴﾝｼﾞﾝ: 41324859 => から 日付: 01/06/2012

ﾌｯﾄﾉｰﾄ解説
[006]
セラミック仕様グロー・プラグ用
 		001
10 A 642 900 56 01
コントロール・ユニット
予熱時間アウトプット・ステージ

これに変更 A 642 900 79 01

[003]から ｴﾝｼﾞﾝ: 41324859 => から 日付: 01/06/2012

ﾌｯﾄﾉｰﾄ解説
[006]
セラミック仕様グロー・プラグ用
 		001
10 A 642 900 79 01
コントロール・ユニット
予熱時間アウトプット・ステージ

[003]から ｴﾝｼﾞﾝ: 41324859 => から 日付: 01/06/2012

ﾌｯﾄﾉｰﾄ解説
[006]
セラミック仕様グロー・プラグ用
 		001
15 N 910143 006002
6角丸頭ボルト
ブースト・エア・クロス・パイプに取り付けるコントロール・ユニット
M6X20 		001
20 N 910143 006008
6角丸頭ボルト
ブラケットに取り付けるコントロール・ユニット固定用ツール
M6X60 		001
25 N 910112 006001
ヘキサゴン・ナット
ブラケットに取り付けるコントロール・ユニット固定用ツール
M6 		001
30 A 001 153 13 32
充填レベル・スイッチ
オイル・レベル・センサ 		001
35 A 012 997 73 45
シールリング

[007]まで ｴﾝｼﾞﾝ: 41784727 => まで 日付: 05/11/2015
 		001
35 A 027 997 95 45
Oリング

[008]から ｴﾝｼﾞﾝ: 41784728 => から 日付: 05/11/2015
 		001
40 A 005 153 23 28
温度センサ
オイル温度センサ 		001
45 N 007603 014402
シールリング
温度センサ

これに変更 N 007603 014403

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
45 N 007603 014403
シールリング
温度センサ 		001
50 A 005 153 13 28
ポジション・センサ
カムシャフト・スピード・センサ 		001
55 A 014 997 86 45
シールリング 001
60 N 000000 001116
6角丸頭ボルト
シリンダ・ヘッド・カバーに取り付けるカムシャフト・ポジション・センサ
M6X19 		001
65 A 276 905 12 00
ポジション・センサ
クランクシャフト・ポジション・センサ 		001
70 N 910142 006003
6角丸頭ボルト
シリンダ・ヘッド・カバーに取り付けるセンサ
M6X25 		001
73 A 642 011 17 00
中間フランジ

これに変更 A 642 011 01 45 		001
73 A 642 011 01 45
中間フランジ 001
75 A 642 016 28 24
シールド・プレート
クランクシャフト・ポジション・センサ 		001
80 A 000 990 70 03
6角丸頭フィット・ボルト
クランクケースに取り付けるシールド・プレート 		001
85 A 099 905 37 00
温度センサ
クーラント・ノズルへ

これに変更 A 000 905 61 02

ﾌｯﾄﾉｰﾄ解説
[004]
次のエンジン以前の場合は、旧部品番号を使用します。

[009]まで ｴﾝｼﾞﾝ: 41789826 => まで 日付: 30/10/2015
 		001
85 A 000 905 61 02
温度センサ
クーラント・ノズルへ 		001
90 A 022 997 98 48
シールリング 001
95 A 008 988 91 78
クリップ 001
105 N 007603 012100
シールリング
12X16-AL 		001
110 A 651 153 00 28
温度センサ
インテーク・エア・スロットル 		001
115 A 601 997 04 48
シールリング
11X2 		001
120 A 008 153 36 28
温度センサ
マニホールド内の排気ガス温度測定
B19/11

これに変更 A 000 905 51 05

ﾌｯﾄﾉｰﾄ解説
[004]
次のエンジン以前の場合は、旧部品番号を使用します。

[014]まで ｴﾝｼﾞﾝ: 41726007 => まで 日付: 08/06/2015
 		001
120 A 000 905 51 05
温度センサ
マニホールド内の排気ガス温度測定
B19/11 		001
125 A 001 153 15 32
フラップ・スイッチ
リミット・スイッチ
B96/1

[017]まで ｴﾝｼﾞﾝ: 41702452 => まで 日付: 19/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -806+460/-806+494
ｺｰﾄﾞ日付指定名称
[806]ｺｰﾄﾞ名称がありません
[460]ｺｰﾄﾞ名称がありません
[494]20100322米国
 		001
125 A 000 905 50 04
ポジション・センサ
リミット・スイッチ
B96/1

[018]から ｴﾝｼﾞﾝ: 41702453 => から 日付: 19/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -806+460/-806+494
ｺｰﾄﾞ日付指定名称
[806]ｺｰﾄﾞ名称がありません
[460]ｺｰﾄﾞ名称がありません
[494]20100322米国
 		001
127 A 901 997 02 90
ケーブル・ストラップ
リミット・スイッチ
4.6 X 200 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494/498
ｺｰﾄﾞ日付指定名称
[460]ｺｰﾄﾞ名称がありません
[494]20100322米国
[498]ｺｰﾄﾞ名称がありません
 		001
130 N 910142 006000
6角丸頭ボルト
スイッチ固定用ツール
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494/498
ｺｰﾄﾞ日付指定名称
[460]ｺｰﾄﾞ名称がありません
[494]20100322米国
[498]ｺｰﾄﾞ名称がありません
 		001
131 A 642 159 38 40
ホルダー 001
132 A 642 150 11 73
ホルダー
リミット・スイッチ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/460
ｺｰﾄﾞ日付指定名称
[494]20100322米国
[460]ｺｰﾄﾞ名称がありません
 		001
140 A 002 540 14 97
スイッチオーバ・バルブ
EGR

これに変更 A 002 540 70 97 		001
140 A 002 540 14 97
スイッチオーバ・バルブ
EGR

これに変更 A 002 540 70 97
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -828
ｺｰﾄﾞ日付指定名称
[828]ｺｰﾄﾞ名称がありません
 		001
140 A 002 540 70 97
スイッチオーバ・バルブ
EGR 		001
140 A 002 540 70 97
スイッチオーバ・バルブ
EGR
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -828
ｺｰﾄﾞ日付指定名称
[828]ｺｰﾄﾞ名称がありません
 		001
142 A 642 141 12 40
ホルダー
EGR スイッチオーバ・バルブ 		001
146 A 002 540 14 97
スイッチオーバ・バルブ
切換え可能なウォータ・ポンプ用
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494
ｺｰﾄﾞ日付指定名称
[494]20100322米国
 		001
146 A 002 540 70 97
スイッチオーバ・バルブ
切換え可能なウォータ・ポンプ用 		001
148 A 642 203 10 40
ホルダー
切換え可能ウォータ・ポンプ 		001
150 A 117 078 09 81
フィルタ・エレメント
ウォータ・ポンプ・スイッチオーバ・バルブ 		001
152 N 910143 006000
6角丸頭ボルト
M6X12 		001
155 A 006 153 99 28
プレッシャ・センサ
ブースト・エア・クロス・パイプ内のブースト・プレッシャ用
300 KPA 		001
160 A 005 990 25 12
プラスチック用平頭ボルト
プレッシャ・センサ固定用ツール 		002
900 A 044 545 79 28
クラッチ
グロー・プラグ
R9 		006
901 A 003 545 26 26
コンタクト・ソケット
0.35-4.0 MM2 RK4 		006
902 A 203 545 30 28
プラグ
カムシャフト・スピード・センサ
3-PIN SLK2.8;B6/1; TO A 642 150 08 89 		001
902 A 024 545 78 26
クラッチ・ハウジング
カムシャフト・スピード・センサ
3-PIN;B6/1; TO A 642 150 44 89; 45 89 		001
903 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
903 A 000 545 76 80
ガスケット
ブラウン
2.2-3.0 MM 		NB
904 A 045 545 29 28
クラッチ
予熱アウトプット・ステージ
12 PIN;N14/2; TO A 642 150 08 89 		001
904 A 045 545 30 28
ハウジング
予熱アウトプット・ステージ
12 PIN;N14/2; TO A 642 150 44 89; 45 89 		001
905 A 006 540 36 81
ソケット・ハウジング
インテーク・エア温度センサ
2-PIN MQS;B17 		001
906 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS 		NB
906 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS 		NB
906 A 000 545 68 80
ガスケット
イエロー
0.9-1.4 MM 		NB
906 A 000 545 69 80
ガスケット
ダーク・グリーン
1.4-1.9 MM 		NB
906 A 000 545 78 80
ガスケット
グリーン
5.2 MM 		NB
907 A 006 540 36 81
ソケット・ハウジング
オイル温度センサ
2-PIN MQS;B1 		001
908 A 022 545 22 26
ソケット・スリーブ
オイル・レベル・センサ
S43 		001
909 A 000 982 27 26
圧着ソケット・コンタクト
0.1-0.22 MM2 MLK1.2S 		NB
909 A 000 982 28 26
圧着ソケット・コンタクト
0.22-0.35 MM2 MLK1.2S 		NB
909 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
909 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
910 A 203 545 30 28
プラグ
クランクシャフト・ポジション・センサ
3-PIN SLK2.8;L5; TO A 642 150 08 89 		001
911 A 006 540 44 81
ソケット・ハウジング
排気ガス背圧センサ
B60; TO A 642 150 08 89 		001
911 A 005 540 39 81
クラッチ
排気ガス背圧センサ
3-PIN;B60; TO A 642 150 44 89; 45 89 		001
912 A 006 540 36 81
ソケット・ハウジング
クーラント温度センサ
2-PIN MQS;B11/4; TO A 642 150 08 89 		001
913 A 006 540 42 81
ソケット・ハウジング
ブースト・エア・クロス・パイプ・プレッシャ・センサ
3-PIN MQS;B5/2 		001
915 A 006 540 36 81
ソケット・ハウジング
ラジエタ・バイパス・バルブ
2-PIN MQS;Y85 		001
916 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[019]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
916 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[019]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
