一覧

L-ステーション・ワゴン、ホイール・ベース 3200 MM、張出し 765 MM
639.811 => LUXUSKOMBI
M: 112951, 112976, 272978, 642890, 642990, 646980, 646981, 646982, 651940
GM: 711680, 716652
GA: 722680, 722682

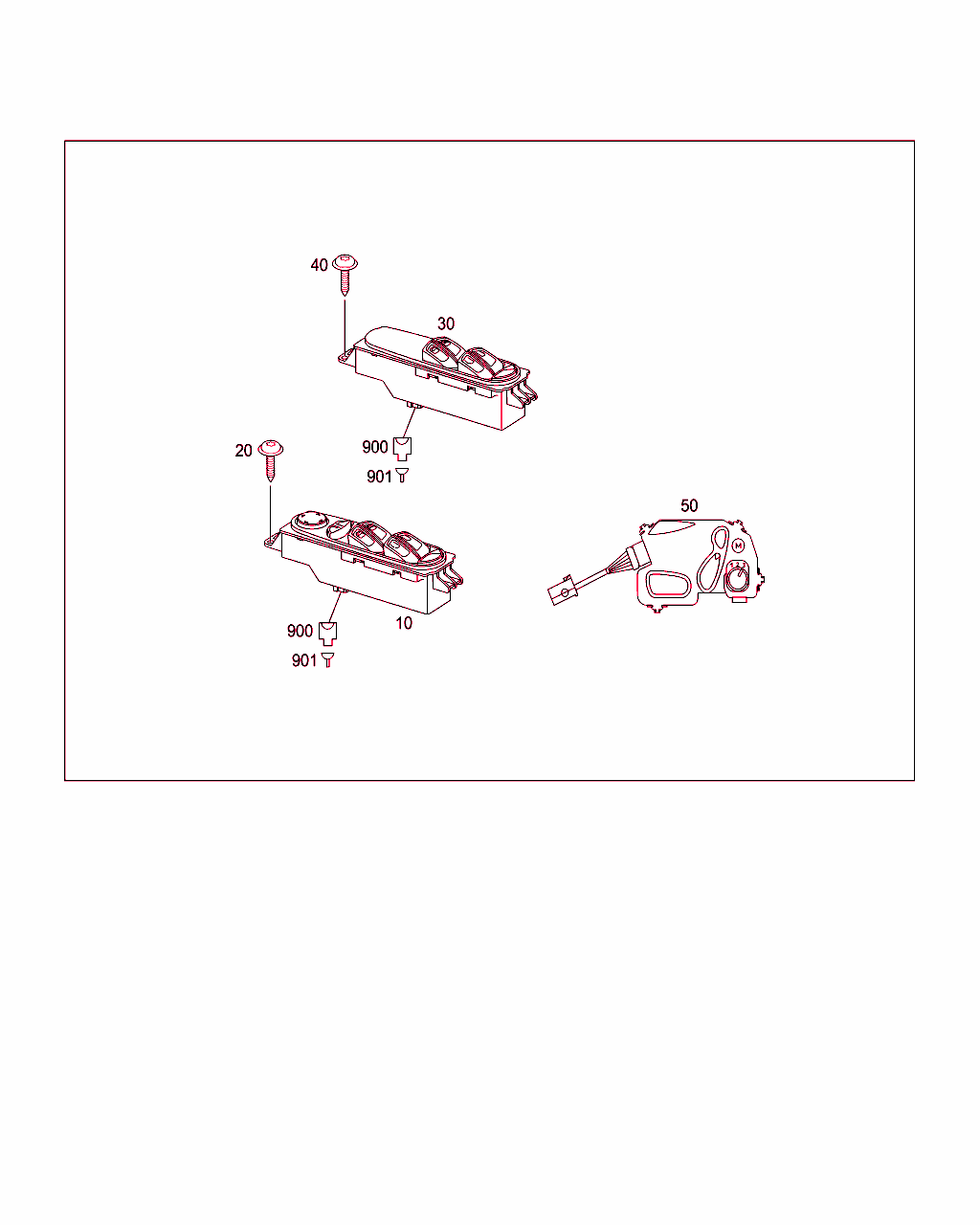

Schema

B82066000021.101104

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 639 545 01 13
操作ユニット
左ドア・パネル

これに変更 A 639 545 09 13

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[018]まで ｼｬｼ: 276303 => まで 日付: 15/09/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F68/F69/VP9
ｺｰﾄﾞ日付指定名称
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
[VP9]20010618オプション・ライン、ファン
20010629FUNオプション・ライン
 		001 L
10 A 639 545 09 13
操作ユニット
左ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F68/F69
ｺｰﾄﾞ日付指定名称
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
 		001 L
10 A 639 545 01 13
操作ユニット
左ドア・パネル

[019]まで ｼｬｼ: 033822 => まで 日付: 26/01/2004
 		001 L
10 A 639 545 02 13
操作ユニット
左ドア・パネル

これに変更 A 639 545 10 13

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[018]まで ｼｬｼ: 276303 => まで 日付: 15/09/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F64+F68/F64+F69/F64+VP9
ｺｰﾄﾞ日付指定名称
[F64]19981027電動格納式ドア・ミラー
20000216電動格納式ドア・ミラー
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
[VP9]20010618オプション・ライン、ファン
20010629FUNオプション・ライン
 		001 L
10 A 639 545 10 13
操作ユニット
左ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F64+F68/F64+F69/F65+F68/F65+F69
ｺｰﾄﾞ日付指定名称
[F64]19981027電動格納式ドア・ミラー
20000216電動格納式ドア・ミラー
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
[F65]20071109ドア・ミラー、自動格納式
20071112ドア・ミラー、自動格納式
 		001 L
10 A 639 545 02 13
操作ユニット
左ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F64
ｺｰﾄﾞ日付指定名称
[F64]19981027電動格納式ドア・ミラー
20000216電動格納式ドア・ミラー
 		001 L
10 A 639 545 03 13
操作ユニット
左ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W32
ｺｰﾄﾞ日付指定名称
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20000216パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
 		001 L
10 A 639 545 04 13
操作ユニット
左ドア・パネル

これに変更 A 639 545 12 13

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[018]まで ｼｬｼ: 276303 => まで 日付: 15/09/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F68+W32/F69+W32/VP9+W32
ｺｰﾄﾞ日付指定名称
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20000216パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
[VP9]20010618オプション・ライン、ファン
20010629FUNオプション・ライン
 		001 L
10 A 639 545 12 13
操作ユニット
左ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F68+W32/F69+W32
ｺｰﾄﾞ日付指定名称
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20000216パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
 		001 L
10 A 639 545 05 13
操作ユニット
左ドア・パネル

これに変更 A 639 545 13 13

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[018]まで ｼｬｼ: 276303 => まで 日付: 15/09/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F64+F68+W32/F64+F69+W32/F64+VP9+W32
ｺｰﾄﾞ日付指定名称
[F64]19981027電動格納式ドア・ミラー
20000216電動格納式ドア・ミラー
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20000216パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
[VP9]20010618オプション・ライン、ファン
20010629FUNオプション・ライン
 		001 L
10 A 639 545 13 13
操作ユニット
左ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F64+F68+W32/F64+F69+W32/F65+F68+W32/F65+F69+W32
ｺｰﾄﾞ日付指定名称
[F64]19981027電動格納式ドア・ミラー
20000216電動格納式ドア・ミラー
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20000216パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
[F65]20071109ドア・ミラー、自動格納式
20071112ドア・ミラー、自動格納式
 		001 L
10 A 639 545 05 13
操作ユニット
左ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F64+W32
ｺｰﾄﾞ日付指定名称
[F64]19981027電動格納式ドア・ミラー
20000216電動格納式ドア・ミラー
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20000216パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
 		001 L
10 A 639 545 01 13
操作ユニット
右ドア・パネル

これに変更 A 639 545 09 13

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[018]まで ｼｬｼ: 276303 => まで 日付: 15/09/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F68/F69/VP9
ｺｰﾄﾞ日付指定名称
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
[VP9]20010618オプション・ライン、ファン
20010629FUNオプション・ライン
 		001 R
10 A 639 545 09 13
操作ユニット
右ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F68/F69
ｺｰﾄﾞ日付指定名称
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
 		001 R
10 A 639 545 01 13
操作ユニット
右ドア・パネル

[019]まで ｼｬｼ: 033822 => まで 日付: 26/01/2004
 		001 R
10 A 639 545 02 13
操作ユニット
右ドア・パネル

これに変更 A 639 545 10 13

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[018]まで ｼｬｼ: 276303 => まで 日付: 15/09/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F64+F68/F64+F69/F64+VP9
ｺｰﾄﾞ日付指定名称
[F64]19981027電動格納式ドア・ミラー
20000216電動格納式ドア・ミラー
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
[VP9]20010618オプション・ライン、ファン
20010629FUNオプション・ライン
 		001 R
10 A 639 545 10 13
操作ユニット
右ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F64+F68/F64+F69/F65+F68/F65+F69
ｺｰﾄﾞ日付指定名称
[F64]19981027電動格納式ドア・ミラー
20000216電動格納式ドア・ミラー
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
[F65]20071109ドア・ミラー、自動格納式
20071112ドア・ミラー、自動格納式
 		001 R
10 A 639 545 02 13
操作ユニット
右ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F64
ｺｰﾄﾞ日付指定名称
[F64]19981027電動格納式ドア・ミラー
20000216電動格納式ドア・ミラー
 		001 R
10 A 639 545 03 13
操作ユニット
右ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W32
ｺｰﾄﾞ日付指定名称
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20000216パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
 		001 R
10 A 639 545 04 13
操作ユニット
右ドア・パネル

これに変更 A 639 545 12 13

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[018]まで ｼｬｼ: 276303 => まで 日付: 15/09/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F68+W32/F69+W32
ｺｰﾄﾞ日付指定名称
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20000216パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
 		001 R
10 A 639 545 12 13
操作ユニット
右ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F68+W32/F69+W32
ｺｰﾄﾞ日付指定名称
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20000216パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
 		001 R
10 A 639 545 05 13
操作ユニット
右ドア・パネル

これに変更 A 639 545 13 13

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[018]まで ｼｬｼ: 276303 => まで 日付: 15/09/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F64+F68+W32/F64+F69+W32
ｺｰﾄﾞ日付指定名称
[F64]19981027電動格納式ドア・ミラー
20000216電動格納式ドア・ミラー
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20000216パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
 		001 R
10 A 639 545 13 13
操作ユニット
右ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F64+F68+W32/F64+F69+W32/F65+F68+W32/F65+F69+W32
ｺｰﾄﾞ日付指定名称
[F64]19981027電動格納式ドア・ミラー
20000216電動格納式ドア・ミラー
[F68]19981019ヒータ付き電動ルーム・ミラー
20000216ヒータ付き/電動調整式ドア・ミラー
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20000216パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
[F69]20030218ターン・シグナル・ランプ内蔵強化型ヒータ付きバック・ミラー
20030303電動調整式/ヒータ付きターン・シグナル・ランプ内蔵ドア・ミラー
[F65]20071109ドア・ミラー、自動格納式
20071112ドア・ミラー、自動格納式
 		001 R
10 A 639 545 05 13
操作ユニット
右ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F64+W32
ｺｰﾄﾞ日付指定名称
[F64]19981027電動格納式ドア・ミラー
20000216電動格納式ドア・ミラー
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20000216パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
 		001 R
20 A 001 984 55 29
6角丸頭ボルト
操作ユニット固定用ツール
M4X10

これに変更 A 001 984 56 29

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
20 A 001 984 56 29
6角丸頭ボルト
操作ユニット固定用ツール
4X12 		002
30 A 639 545 06 13
操作ユニット
右ドア・パネル

[018]まで ｼｬｼ: 276303 => まで 日付: 15/09/2006
 		001 L
30 A 639 545 14 13
操作ユニット
右ドア・パネル

[020]から ｼｬｼ: 276304 => から 日付: 15/09/2006
 		001 L
30 A 639 545 06 13
操作ユニット
左ドア・パネル

これに変更 A 639 545 14 13

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[018]まで ｼｬｼ: 276303 => まで 日付: 15/09/2006
 		001 R
30 A 639 545 14 13
操作ユニット
左ドア・パネル 		001 R
40 A 001 984 55 29
6角丸頭ボルト
操作ユニット固定用ツール
M4X10

これに変更 A 001 984 56 29

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
40 A 001 984 56 29
6角丸頭ボルト
操作ユニット固定用ツール
4X12 		002
50 A 203 820 75 10
スイッチ
左シート調整

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: SF1
ｺｰﾄﾞ日付指定名称
[SF1]19981019ラグジュアリ運転席パワー・シート
20000216運転席パワー・シート
 		001 L
50 A 203 820 72 10
スイッチ
右シート調整

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: SF2
ｺｰﾄﾞ日付指定名称
[SF2]19981019ラグジュアリ助手席パワー・シート
20000216助手席、電動調整可能
 		001 L
50 A 203 820 75 10
スイッチ
左シート調整

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: SF2
ｺｰﾄﾞ日付指定名称
[SF2]19981019ラグジュアリ助手席パワー・シート
20000216助手席、電動調整可能
 		001 R
50 A 203 820 72 10
スイッチ
右シート調整

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: SF1
ｺｰﾄﾞ日付指定名称
[SF1]19981019ラグジュアリ運転席パワー・シート
20000216運転席パワー・シート
 		001 R
900 A 220 545 65 28
ハウジング
パワー・ウインドウ/運転席ドア
10-PIN;S47 		001
901 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[017]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
901 A 016 545 41 26
コンタクト・ソケット
パワー・ウインドウ/運転席ドア
0.25-0.5 MM2 MQS;S47 		NB
901 A 008 545 55 26
コンタクト・ソケット
パワー・ウインドウ/運転席ドア
0.75 MM2 MQS;S47 		NB
