一覧

デラックス・ステーション・ワゴン、ホイールベース3200MM、ショート・オーバーハング
447.811 => LUXUSKOMBI
M: 651950, 654920
GM: 711680
GA: 722908, 722965

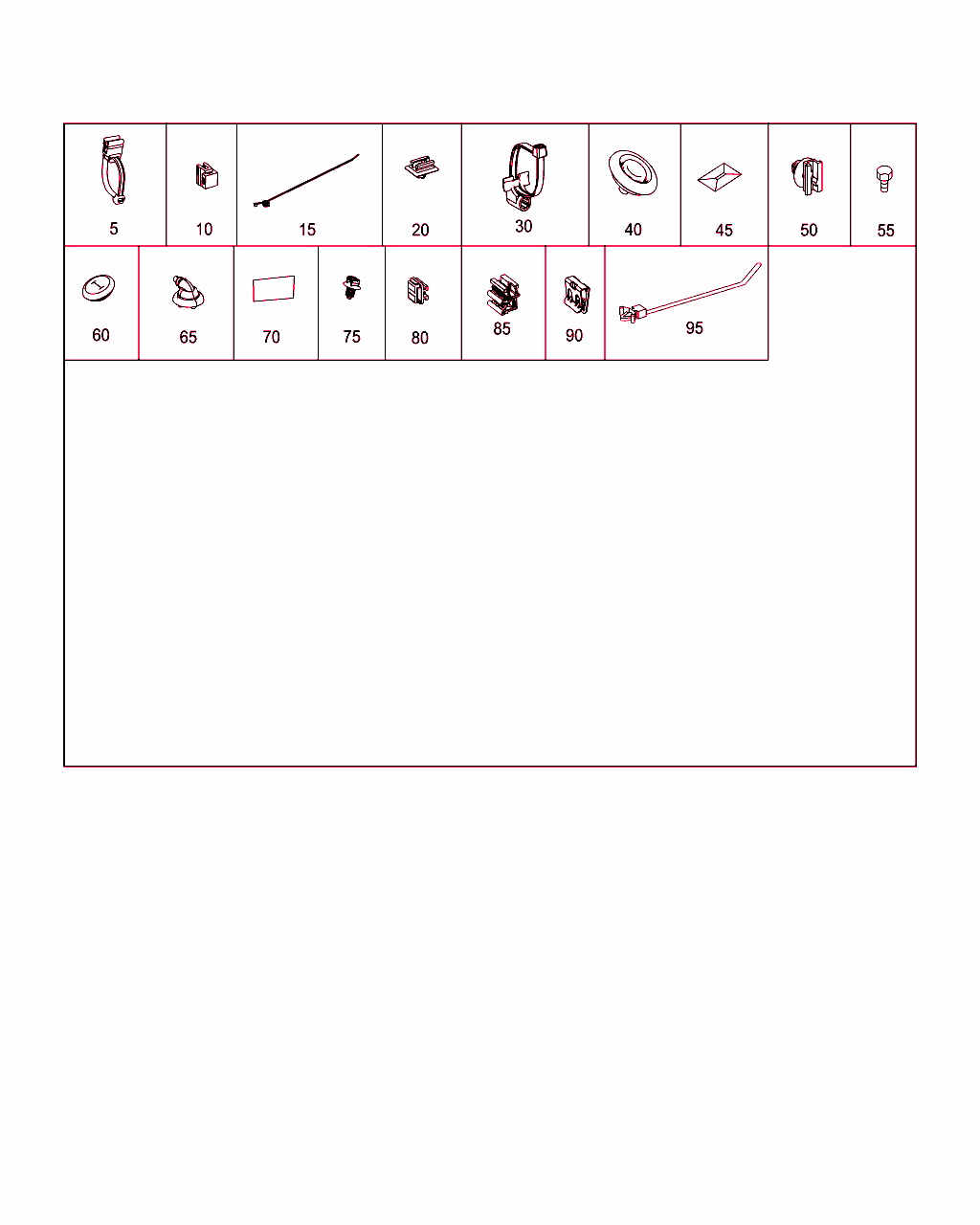

Schema

B54020000237.180108

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 001 995 19 90
結束バンド
マウントの素材
5 X 300 MM 		001
10 A 002 997 24 90
ケーブル・ストラップ
マウントの素材
4.8X300 MM 		001 R
10 A 211 997 02 90
結束バンド
マウントの素材
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: JS1
ｺｰﾄﾞ日付指定名称
[JS1]20100427サラウンド・ビュー(SVS)
20100507360度カメラ
 		001
15 A 002 997 24 90
ケーブル・ストラップ
ケーブル・ハーネス固定用ツール
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: JS1
ｺｰﾄﾞ日付指定名称
[JS1]20100427サラウンド・ビュー(SVS)
20100507360度カメラ
 		001 L
15 A 002 997 24 90
ケーブル・ストラップ
ケーブル・ハーネス固定用ツール
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: JS1
ｺｰﾄﾞ日付指定名称
[JS1]20100427サラウンド・ビュー(SVS)
20100507360度カメラ
 		001
15 A 002 997 24 90
ケーブル・ストラップ
ケーブル・ハーネス固定用ツール
4.8X300 MM

[002]まで ｼｬｼ: 3 365451 => まで 日付: 11/09/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: T19
ｺｰﾄﾞ日付指定名称
[T19]19981019左ラゲッジ・ルーム・スライド・ドア
20090609左スライディング・ドア
 		001
15 A 002 997 24 90
ケーブル・ストラップ
ケーブル・ハーネス固定用ツール
4.8X300 MM

[003]から ｼｬｼ: 3 365452 => から 日付: 11/09/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: T56
ｺｰﾄﾞ日付指定名称
[T56]19990115左スライド・ドア電気操作
20091001左スライド・ドア電気操作
 		001
15 A 002 997 24 90
ケーブル・ストラップ
4.8X300 MM 		001
15 A 002 997 24 90
ケーブル・ストラップ
ケーブル・ハーネス固定用ツール
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: E65/LC1/SH8/T55
ｺｰﾄﾞ日付指定名称
[E65]20130218ブルメスター製サラウンド・サウンド・システム
20130404ブルメスター製サラウンド・サウンド・システム
[LC1]20100427アンビエント・インテリア・イルミネーション
20100507アンビエント・ライト
[SH8]20000609運転席、助手席およびリヤ・ウインドウバッグ
20100308運転席、助手席用およびリヤのウインドウバッグ
[T55]19990115右スライド・ドア電気操作
20091001右スライド・ドア電気操作
 		001
15 A 002 997 24 90
ケーブル・ストラップ
ケーブル・ハーネス固定用ツール
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: E65/LC1/SH8/T56
ｺｰﾄﾞ日付指定名称
[E65]20130218ブルメスター製サラウンド・サウンド・システム
20130404ブルメスター製サラウンド・サウンド・システム
[LC1]20100427アンビエント・インテリア・イルミネーション
20100507アンビエント・ライト
[SH8]20000609運転席、助手席およびリヤ・ウインドウバッグ
20100308運転席、助手席用およびリヤのウインドウバッグ
[T56]19990115左スライド・ドア電気操作
20091001左スライド・ドア電気操作
 		001
15 A 002 997 24 90
ケーブル・ストラップ
ブラケットに取り付けるプラグ
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -HH4-HH9+MG3/-HH4-HH9+MG4/-HH4-HH9+MG7/-HH4-HH9+MG8
ｺｰﾄﾞ日付指定名称
[HH4]19990629オートマチック・クライメート・コントロール
20090922サーモトロニック・オートマチック・クライメート・コントロール
[HH9]19981102オートマチック・エア・コンディショナ、「テンプマチック」
20090320セミ・オート制御式エアコン「テンプマチック」
[MG3]20020411エンジン OM640 DE20 LA 100KW (136PS) 4,200 RPM
20030623自由に使用可
20050726エンジン OM651 DE22LA 100KW (136PS) 3,800 RPM
20090319エンジン OM651 DE22LA 120KW (163PS) 3,800 RPM
[MG4]20050726エンジン OM651 DE22LA 120KW (163PS) 3,800 RPM
20090827ディーゼル・エンジン OM651 DE 22 LA 140 KW (190 PS) 3800 RPM
[MG7]20020411エンジン M266 E20 95KW (129PS) 5,500 RPM
20030623自由に使用可
20091026ディーゼル・エンジン OM651 DE22LA 100 KW 3800 RPM
20091126ディーゼル・エンジン OM651 DE 22 LA 100KW(136PS) 3800RPM
[MG8]20020411エンジン M266 E20 LA 125KW (170PS) 5,250 RPM
20030623自由に使用可
20160630エンジンOM 651 DE 22 LA 75KW(102PS)3800RPM
20161206エンジンOM 651 DE 22 LA 75KW(102PS)3800RPM
 		001
15 A 005 997 62 90
結束バンド
ディストリビュータCAN
3.3 X 260 MM 		001 L
15 A 002 997 24 90
ケーブル・ストラップ
左 A ピラー
4.8X300 MM 		003
15 A 002 997 24 90
ケーブル・ストラップ
マウントの素材
4.8X300 MM 		001
15 A 002 997 24 90
ケーブル・ストラップ
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W32
ｺｰﾄﾞ日付指定名称
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20090609パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
 		001
15 A 002 997 24 90
ケーブル・ストラップ
CANネットワーク
4.8X300 MM 		002
15 A 002 997 24 90
ケーブル・ストラップ
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: E57
ｺｰﾄﾞ日付指定名称
[E57]20000510トレーラ・ソケット電気システム
20090723トレーラ・ソケット電気システム
 		001
15 A 002 997 24 90
ケーブル・ストラップ
ケーブル・ハーネスを左Bピラーに
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZK7
ｺｰﾄﾞ日付指定名称
[ZK7]19981019モータ・キャラバン MARCO POLO
20091012MARCO POLO
 		001
15 A 002 997 24 90
ケーブル・ストラップ
ケーブル・ハーネス
4.8X300 MM 		001
15 A 002 997 24 90
ケーブル・ストラップ
ケーブル・ハーネス
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -MJ8+G42
ｺｰﾄﾞ日付指定名称
[MJ8]20081024エコ・スタート・プラス
20101112ECOスタート・ストップ機能
[G42]200906157速トロニック・オートマチック・トランスミッション
200908277Gトロニック・プラス
 		001
15 A 211 997 02 90
結束バンド
セパレーション・ポイント固定部

[004]まで ｼｬｼ: 3 424982 => まで 日付: 22/01/2018
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EH4/JS1
ｺｰﾄﾞ日付指定名称
[EH4]20010322携帯電話取り付け部品、GSM/UMTS ネットワーク用
20091001コンフォート通話
[JS1]20100427サラウンド・ビュー(SVS)
20100507360度カメラ
 		001 R
15 A 002 997 24 90
ケーブル・ストラップ
セパレーション・ポイント固定部
4.8X300 MM

[004]まで ｼｬｼ: 3 424982 => まで 日付: 22/01/2018
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EH4/JS1
ｺｰﾄﾞ日付指定名称
[EH4]20010322携帯電話取り付け部品、GSM/UMTS ネットワーク用
20091001コンフォート通話
[JS1]20100427サラウンド・ビュー(SVS)
20100507360度カメラ
 		001 L
15 A 002 997 24 90
ケーブル・ストラップ
セパレーション・ポイント固定部
4.8X300 MM

[005]から ｼｬｼ: 3 424983 => から 日付: 22/01/2018
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EH4/JS1
ｺｰﾄﾞ日付指定名称
[EH4]20010322携帯電話取り付け部品、GSM/UMTS ネットワーク用
20091001コンフォート通話
[JS1]20100427サラウンド・ビュー(SVS)
20100507360度カメラ
 		001
15 A 002 997 24 90
ケーブル・ストラップ
セパレーション・ポイント固定部
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: FZ8+JS1
ｺｰﾄﾞ日付指定名称
[FZ8]20030630コンフォート・オープンおよびクローズ、赤外線リモコン付
20090609コンフォート・オープンおよびクローズ、赤外線リモコン付
[JS1]20100427サラウンド・ビュー(SVS)
20100507360度カメラ
 		002 R
15 A 007 997 56 90
結束バンド
ライン固定用ツール
4,6X200MM 		001 L
15 A 005 997 62 90
結束バンド
ライン固定用ツール
3.3 X 260 MM 		001 L
15 A 002 997 24 90
ケーブル・ストラップ
接着ポイント
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: E1D/EM8/E65/HZ1/SB5/SB6/ZK7
ｺｰﾄﾞ日付指定名称
[E1D]20110909デジタル・ラジオ
20120117デジタル・ラジオ(DAB)
[EM8]20121219TV チューナ
20130404TV チューナ
[E65]20130218ブルメスター製サラウンド・サウンド・システム
20130404ブルメスター製サラウンド・サウンド・システム
[HZ1]19981102温風補助ヒータ、タイマ/温度調節装置付き
20090922温風補助ヒータ
[SB5]19981019回転式コンフォート運転席シート
20090723回転式コンフォート運転席シート
[SB6]19981019回転式コンフォート助手席シート
20090723回転式コンフォート助手席シート
[ZK7]19981019モータ・キャラバン MARCO POLO
20091012MARCO POLO
 		001
15 A 005 997 15 90
ケーブル・ストラップ
マウントの素材
7.9 X 375 MM 		001
15 A 002 997 24 90
ケーブル・ストラップ
セパレーション・ポイント (エアバッグ)
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: SA6
ｺｰﾄﾞ日付指定名称
[SA6]19981019助手席エアバッグ
20090723助手席エアバッグ
 		001
20 A 002 545 18 40
ホルダー
パークトロニック・ケーブル・ハーネス固定部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EZ7
ｺｰﾄﾞ日付指定名称
[EZ7]20100427アクティブ・パーキング・アシスト
20100507アクティブ・パーキング・アシスト
 		001
20 A 002 545 18 40
ホルダー
パークトロニック・ケーブル・ハーネス固定部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: JA6
ｺｰﾄﾞ日付指定名称
[JA6]20100303車間距離警告アシスト
20110314衝突防止アシスト
 		001
20 A 002 545 18 40
ホルダー
パークトロニック・ケーブル・ハーネス固定部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EZ7
ｺｰﾄﾞ日付指定名称
[EZ7]20100427アクティブ・パーキング・アシスト
20100507アクティブ・パーキング・アシスト
 		001 L
20 A 002 545 18 40
ホルダー
パークトロニック・ケーブル・ハーネス固定部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: JA7
ｺｰﾄﾞ日付指定名称
[JA7]20100303死角アシスト
20110314死角アシスト
 		001
20 A 002 545 18 40
ホルダー
ライン固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: JS1
ｺｰﾄﾞ日付指定名称
[JS1]20100427サラウンド・ビュー(SVS)
20100507360度カメラ
 		001
40 A 447 998 06 01
貫通グロメット
ファイヤウォール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: JD1/JV6/MB6
ｺｰﾄﾞ日付指定名称
[JD1]20040719デジタル・タコグラフ EU
20090929デジタル・タコグラフ EU
[JV6]20000427タコグラフ取付け部品
20100201タコグラフ取付け部品
[MB6]20090305欧州公害規制「ユーロ6/グループ1」適合車両
20090731排出クラス、ユーロ6B M/N1 グループII
 		001
40 A 000 998 80 02
ケーブル・グロメット
ファイヤウォール 		002
45 A 004 995 97 77
ケーブル固定具
左Aピラーへ
KLEBEPLATTE 		003
45 A 004 995 97 77
ケーブル固定具
右Aピラーに
KLEBEPLATTE 		003
45 A 004 995 97 77
ケーブル固定具
マウントの素材
KLEBEPLATTE

これに変更 A 004 995 65 77

ﾌｯﾄﾉｰﾄ解説
[006]
次の車台番号以前の車両には古い部品番号のものを使用すること

[007]まで ｼｬｼ: 3 286087 => まで 日付: 28/02/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: E1D/EM8/E65/HZ1/SB5/SB6/ZK7
ｺｰﾄﾞ日付指定名称
[E1D]20110909デジタル・ラジオ
20120117デジタル・ラジオ(DAB)
[EM8]20121219TV チューナ
20130404TV チューナ
[E65]20130218ブルメスター製サラウンド・サウンド・システム
20130404ブルメスター製サラウンド・サウンド・システム
[HZ1]19981102温風補助ヒータ、タイマ/温度調節装置付き
20090922温風補助ヒータ
[SB5]19981019回転式コンフォート運転席シート
20090723回転式コンフォート運転席シート
[SB6]19981019回転式コンフォート助手席シート
20090723回転式コンフォート助手席シート
[ZK7]19981019モータ・キャラバン MARCO POLO
20091012MARCO POLO
 		001
45 A 004 995 65 77
ライン・ホルダ
マウントの素材
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: E1D/EM8/E65/HZ1/SB5/SB6/ZK7
ｺｰﾄﾞ日付指定名称
[E1D]20110909デジタル・ラジオ
20120117デジタル・ラジオ(DAB)
[EM8]20121219TV チューナ
20130404TV チューナ
[E65]20130218ブルメスター製サラウンド・サウンド・システム
20130404ブルメスター製サラウンド・サウンド・システム
[HZ1]19981102温風補助ヒータ、タイマ/温度調節装置付き
20090922温風補助ヒータ
[SB5]19981019回転式コンフォート運転席シート
20090723回転式コンフォート運転席シート
[SB6]19981019回転式コンフォート助手席シート
20090723回転式コンフォート助手席シート
[ZK7]19981019モータ・キャラバン MARCO POLO
20091012MARCO POLO
 		001
45 A 005 997 62 90
結束バンド
B ピラー下部
3.3 X 260 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: E65/EL9/ES3/LC1/SH8/T55/W32
ｺｰﾄﾞ日付指定名称
[E65]20130218ブルメスター製サラウンド・サウンド・システム
20130404ブルメスター製サラウンド・サウンド・システム
[EL9]20090922フロントおよびリヤ2ウェイ・スピーカ
[ES3]20100427左および右リヤ・シート列用12Vソケット
20100507左および右リヤ・シート列用12Vソケット
[LC1]20100427アンビエント・インテリア・イルミネーション
20100507アンビエント・ライト
[SH8]20000609運転席、助手席およびリヤ・ウインドウバッグ
20100308運転席、助手席用およびリヤのウインドウバッグ
[T55]19990115右スライド・ドア電気操作
20091001右スライド・ドア電気操作
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20090609パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
 		001
45 A 005 997 62 90
結束バンド
B ピラー下部
3.3 X 260 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: T19+T56/E65+T19/EL9+T19/ES3+T19/LC1+T19/SH8+T19/T19+W32
ｺｰﾄﾞ日付指定名称
[T19]19981019左ラゲッジ・ルーム・スライド・ドア
20090609左スライディング・ドア
[T56]19990115左スライド・ドア電気操作
20091001左スライド・ドア電気操作
[E65]20130218ブルメスター製サラウンド・サウンド・システム
20130404ブルメスター製サラウンド・サウンド・システム
[EL9]20090922フロントおよびリヤ2ウェイ・スピーカ
[ES3]20100427左および右リヤ・シート列用12Vソケット
20100507左および右リヤ・シート列用12Vソケット
[LC1]20100427アンビエント・インテリア・イルミネーション
20100507アンビエント・ライト
[SH8]20000609運転席、助手席およびリヤ・ウインドウバッグ
20100308運転席、助手席用およびリヤのウインドウバッグ
[W32]19981019パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
20090609パッセンジャ・コンパートメント電動ポップアップ・ウインドウ
 		001
50 A 000 991 12 95
クリップ
セパレーション・ポイント
6.5-7 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: JD1
ｺｰﾄﾞ日付指定名称
[JD1]20040719デジタル・タコグラフ EU
20090929デジタル・タコグラフ EU
 		001
50 A 000 991 12 95
クリップ
セパレーション・ポイント
6.5-7 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z76
ｺｰﾄﾞ日付指定名称
[Z76]20000510シュトゥットガルト試作車
20091012シュトゥットガルト試作車
 		001
65 A 231 998 12 01
貫通グロメット
左ドア 		002
70 A 123 758 04 97
スペーサ
40 X 25 X 2 MM 		001 L
70 A 123 758 04 97
スペーサ/ブラケット
40 X 25 X 2 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: MG3+VQ1/MG3+VQ8/MG3+XM4/MG3+Y03/MG3+Y04/MG3+ZK7/MG4+VQ1/MG4+VQ8/MG4+XM4/MG4+Y03/MG4+Y04/MG4+ZK7/MG7+VQ1/MG7+VQ8/MG7+XM4/MG7+Y03/MG7+Y04/MG7+ZK7/MU4+VQ1/MU4+VQ8/MU4+XM4/MU4+Y03/MU4+Y04/MU4+ZK7/MU6+VQ1/MU6+VQ8/MU6+XM4/MU6+Y03/MU6+Y04/MU6+ZK7/MU8+VQ1/MU8+VQ8/MU8+XM4/MU8+Y03/MU8+Y04/MU8+ZK7
ｺｰﾄﾞ日付指定名称
[MG3]20020411エンジン OM640 DE20 LA 100KW (136PS) 4,200 RPM
20030623自由に使用可
20050726エンジン OM651 DE22LA 100KW (136PS) 3,800 RPM
20090319エンジン OM651 DE22LA 120KW (163PS) 3,800 RPM
[MG4]20050726エンジン OM651 DE22LA 120KW (163PS) 3,800 RPM
20090827ディーゼル・エンジン OM651 DE 22 LA 140 KW (190 PS) 3800 RPM
[MG7]20020411エンジン M266 E20 95KW (129PS) 5,500 RPM
20030623自由に使用可
20091026ディーゼル・エンジン OM651 DE22LA 100 KW 3800 RPM
20091126ディーゼル・エンジン OM651 DE 22 LA 100KW(136PS) 3800RPM
[MU4]20120704エンジンOM654 DE20 LA 100KW(136PS) 3800RPM
20120705OM654 DE 20 LA 120KW(163PS)3800RPM
[MU6]20120704エンジンOM654 DE20 LA 120KW(163PS) 3800RPM
20120705OM654 DE 20 LA 140KW(190PS)3800RPM
[MU8]20120704エンジンOM654 DE20 LA 150KW(204PS) 3800RPM
20120705OM654 DE 20 LA 176KW(239PS)3800RPM
[VQ1]20110627装備ライン VS20
20110629アヴァンギャルド
[VQ8]20150213装備ライン、エクスクルーシブ
20150311装備ライン、エクスクルーシブ
[XM4]20130919アコースティック・パッケージ
20161123アコースティック・パッケージ
[Y03]19981027展示準備、ステップ 1
20091001プレス車両
[Y04]19981027展示準備、ステップ 2
20091001展示車両
[ZK7]19981019モータ・キャラバン MARCO POLO
20091012MARCO POLO
 		001 L
75 A 007 997 56 90
結束バンド
4,6X200MM 		004
75 A 007 997 56 90
結束バンド
クロス・メンバへ
4,6X200MM 		002 R
80 A 000 995 23 92
結束バンド・ホルダ
セパレーション・ポイント (エアバッグ)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: SA6
ｺｰﾄﾞ日付指定名称
[SA6]19981019助手席エアバッグ
20090723助手席エアバッグ
 		001
85 A 000 995 03 83
プラグ・ホルダ
エマージェンシ・コール・システム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EC0
ｺｰﾄﾞ日付指定名称
[EC0]20140617ロシア仕様ECALL(ERA-GLONASS)、カメラ付き
20141023ロシア仕様ECALL(ERA-GLONASS)、カメラ付き
 		001 L
90 A 000 541 03 40
ホルダー
ケーブル・ハーネス固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: JD1+ZG2/JV6+ZG2
ｺｰﾄﾞ日付指定名称
[JD1]20040719デジタル・タコグラフ EU
20090929デジタル・タコグラフ EU
[ZG2]20000510供給範囲、フルタイム全輪駆動
20090609フルタイム4WD
[JV6]20000427タコグラフ取付け部品
20100201タコグラフ取付け部品
 		001 L
95 A 650 997 00 90
バインダ
4.6X180 MM 		001
