Sprinter平ボディ、ホイール・ベース 4025 mm、3.5 TO
903.413 => SPRINTER 310 D,312 D
M: 602980
GM: 711612
GA: 722375
VA: 730409, 730413
HA: 741408
LG: 763100

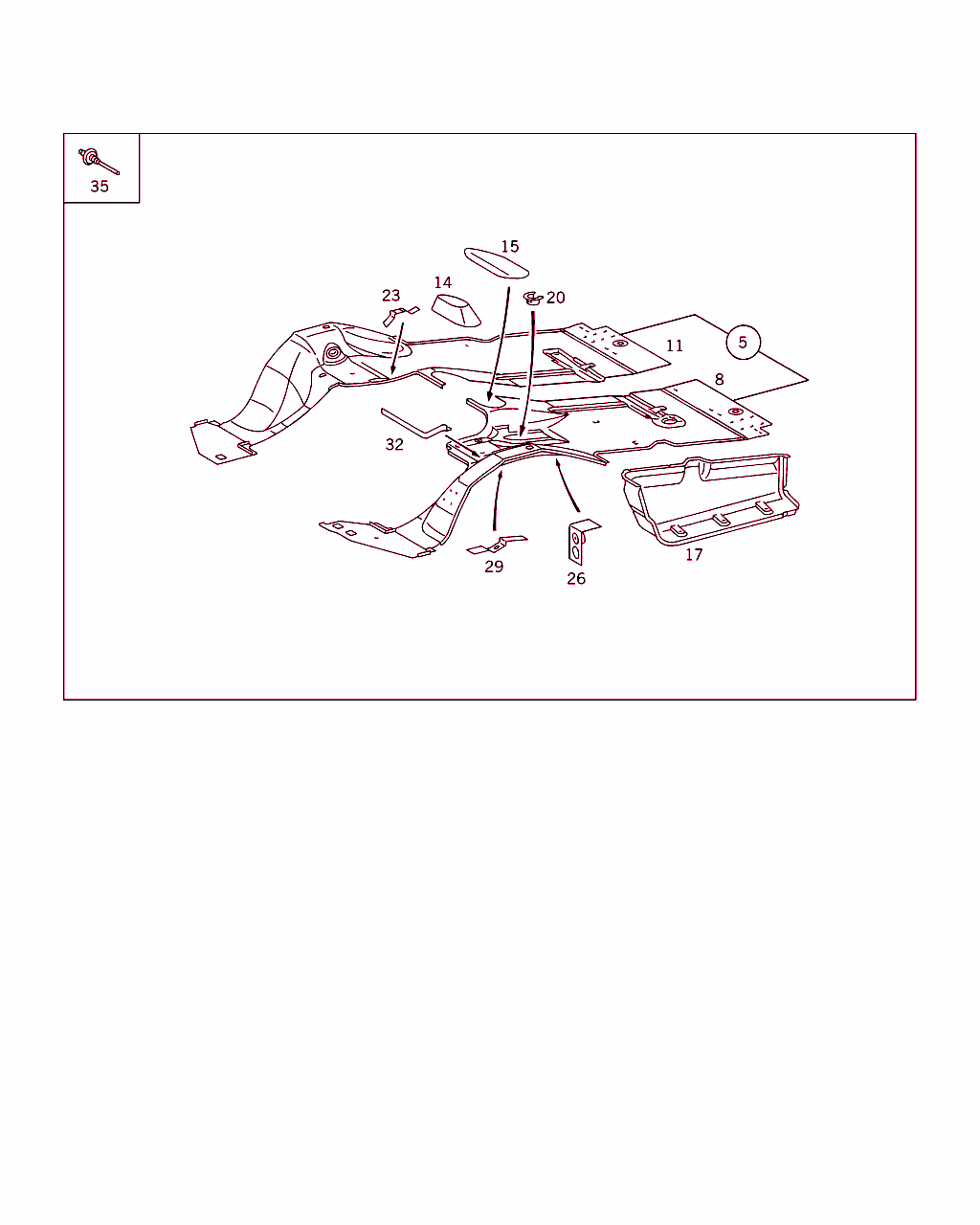

Schema

B61060000017.980514

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 901 616 01 52
フロア

これに変更 A 901 616 28 52

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以前: P 998634
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		- L
5 A 901 616 28 52
フロア
フロント

ﾌｯﾄﾉｰﾄ解説
[002]
全輪駆動車の場合は、スペシャル・ツール付きフロア (リペア・インストラクションを参照)                    を加工する必要があります。
[010]
車台番号 P 801951 以前、同時供給、1X A 901 997 04 81
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		001 L
5 A 901 616 03 52
フロア

これに変更 A 901 616 28 52
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		- R
5 A 901 616 28 52
フロア
フロント

ﾌｯﾄﾉｰﾄ解説
[002]
全輪駆動車の場合は、スペシャル・ツール付きフロア (リペア・インストラクションを参照)                    を加工する必要があります。
[010]
車台番号 P 801951 以前、同時供給、1X A 901 997 04 81
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		001 R
8 A 901 616 22 52
フロア
左フロント

ﾌｯﾄﾉｰﾄ解説
[002]
全輪駆動車の場合は、スペシャル・ツール付きフロア (リペア・インストラクションを参照)                    を加工する必要があります。
[010]
車台番号 P 801951 以前、同時供給、1X A 901 997 04 81
[417]
今後の入荷予定はありません。パッケージで注文してください。
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		001
11 A 901 616 23 52
フロア
右フロント

ﾌｯﾄﾉｰﾄ解説
[002]
全輪駆動車の場合は、スペシャル・ツール付きフロア (リペア・インストラクションを参照)                    を加工する必要があります。
[010]
車台番号 P 801951 以前、同時供給、1X A 901 997 04 81
[417]
今後の入荷予定はありません。パッケージで注文してください。
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		001
14 A 901 616 00 37
トリム・リング
シフト・メカニズム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
 		001 L
14 A 901 616 02 37
トリム・リング
シフト・メカニズム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
 		001 R
17 A 901 616 01 75
エントランス・ボックス
左
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		001
17 A 901 616 02 75
エントランス・ボックス
右
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		001
20 A 126 626 00 53
カップ
フル・スロットル
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		001 L
23 A 901 301 01 41
ストッパ
フル・スロットル
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		001 R
26 A 901 257 00 40
ホルダー

これに変更 A 901 250 01 43
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
 		-
26 A 901 250 01 43
ホルダー
クラッチ・ライン
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		001
29 A 901 427 11 41
ホルダー
パーキング・ブレーキ・ケーブル
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		001
32 A 901 616 01 12
ブラケット
左
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		001
32 A 901 616 02 12
ブラケット
右
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500524SV フロント・フロア
01ONLY WITH MECHANICAL TRANSMISSION
02ONLY WITH AUTOMATIC TRANSMISSION
 		001
35 A 003 990 44 97
リベット
溶接ボルト破損時のリペア・ソリューション
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500792SV WELDING BOLT ON FRONT BODY SHELL
01SV WELDING BOLT ON FRONT BODY SHELL
500794SV WELDING BOLT ON FRONT BODY SHELL
01SV WELDING BOLT ON FRONT BODY SHELL
 		NB
35 A 003 990 44 97
リベット
溶接ボルト破損時のリペア・ソリューション
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500793SV WELDING BOLT ON FRONT BODY SHELL
01SV WELDING BOLT ON FRONT BODY SHELL
 		NB
